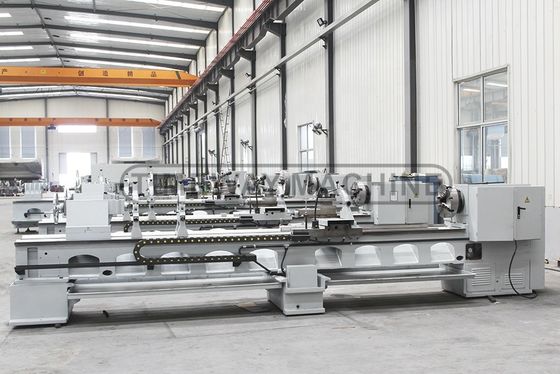

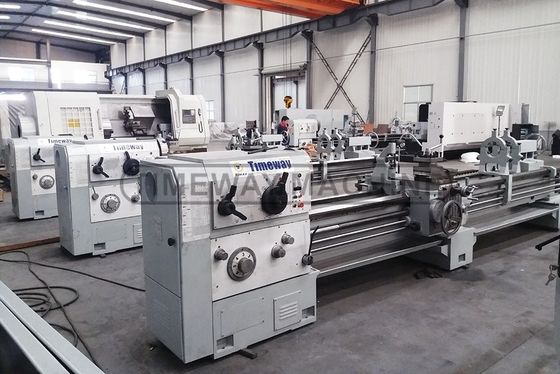

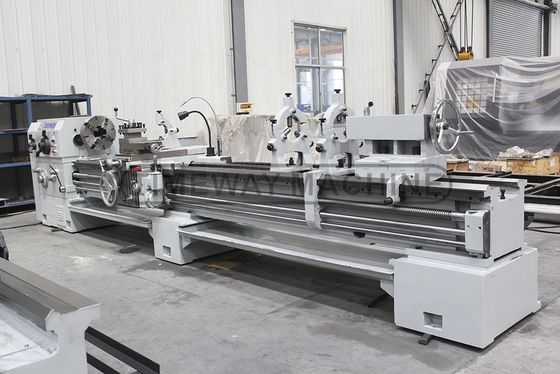

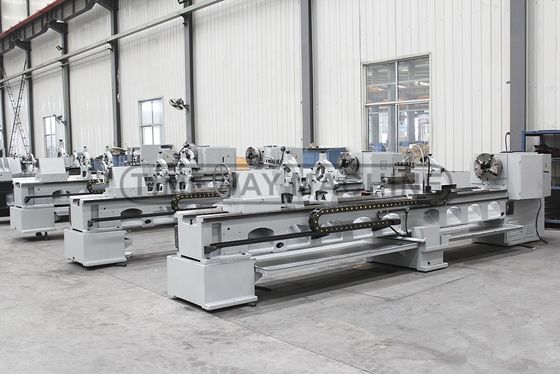

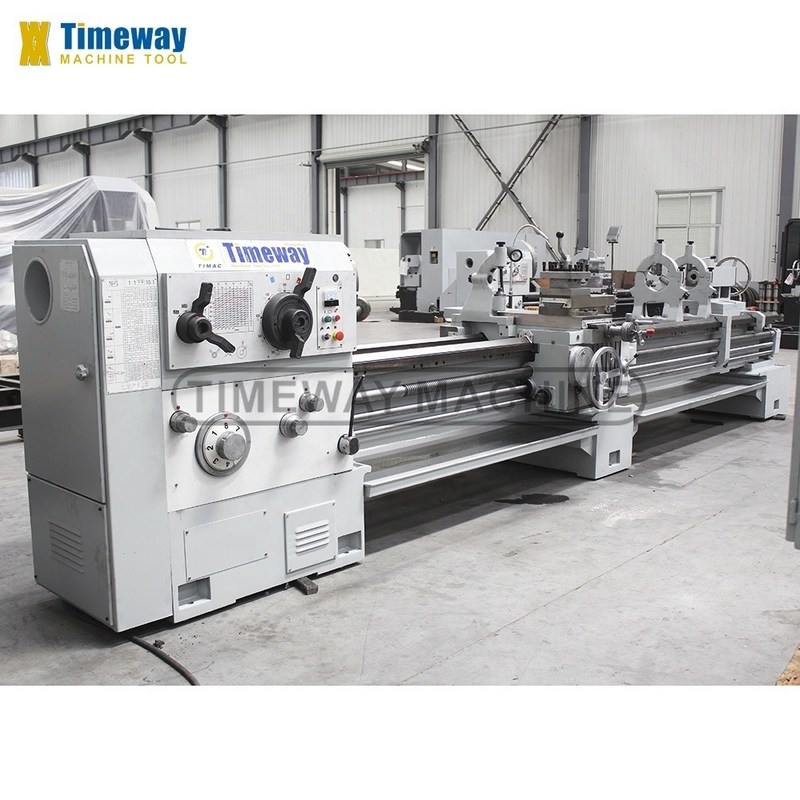

Macchine per la lavorazione di pezzi pesanti per la lavorazione di pezzi pesanti 7355x1393x1537 mm
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Certificazione: | ISO, CE |
| Numero di modello: | AL-630Bx5000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $62,000.00/sets 1-1 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 200 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 5000 | Distanza di velocità del mandrino (rpm): | 7.5 - 1000 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 550 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 11 |
| Voltaggio: | Cusmoziato | Dimensione ((L*W*H): | 7355x1393x1537 mm |
| Peso (kg): | 7300 CHILOGRAMMI | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Colore del tornio: | Come ordine |
| Funzione del tornio: | Taglio di parti rotanti | Elaborazione del diametro: | 630 MILLIMETRI |
| Diametro di trasformazione sopra il veicolo: | 350 mm | Stretta incrociata: | 440 mm |
| Colpo longitudinale: | 5000 millimetri | Velocità di alimentazione rapida: | 2000 mm/min |
| Velocità di alimentazione rapida longitudinale: | 4000 mm/min | Taglio di filati metrici: | 1-240 mm (50 specie) |
| Taglio di filati da pollice: | 14-1 TPI (26 specie) | Servizio post-vendita: | Supporto online, supporto tecnico video |
| Servizio post-garanzia: | Supporto tecnico video, supporto online, ricambi, manutenzione e riparazione sul campo | Localizzazione del servizio locale: | Canada, Regno Unito, Stati Uniti, Italia, Francia, Brasile, Russia, Australia, Sudafrica |
| Condizione: | Nuovo | Industria applicabile: | Negozi di abbigliamento, negozi di materiali da costruzione, negozi di riparazione di macchinari, fa |
| Localizzazione dello showroom: | Canada, Regno Unito, Stati Uniti, Italia, Francia, Germania, Russia, Sudafrica, Australia | Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione |
| Scavo a fusione (mm): | 100 | Max. Lunghezza girata (mm): | 4850 millimetri |
| Anno: | 2020 | Port: | Porto della Cina |
Descrizione di prodotto
| Torno orizzontale Torno pesante parallelo gigante ¢ AL-630Bx4000 ¢
|
| Taglio di superfici esterne e terminali:
| Accuratezza di misura: |
|
|
|
| Accessori standard:
| Accessori opzionali: |
|
|
|
| Parametro tecnico |
| Specificità | Unità | AL-630B | AL-800B | AL-940B |
| Max, girati sul letto. | mm | 630 | 800 | 940 |
| Max. girare la carrozza. | mm | 350 | 520 | 660 |
| Lunghezza massima del pezzo da lavorare | mm | 750/1000/1500/2000/3000/4000 5000/6000/7000/9000/10000 | ||
| Lunghezza massima di rotazione | mm | 600/850/1350/1850/2850/3850 /4850/5850/6850/8850/9850 | ||
| Max. Swing in intervallo. | mm | 830 | 1000 | 1140 |
| Larghezza effettiva dell'intervallo | mm | 300 | ||
| Larghezza del letto | mm | 550 | ||
| Naso a fusione | - | C11 | ||
| Fusoliera a fusione | mm | 110 | ||
| Taper di fusione | - | 1:20/120 | ||
| Intervallo di velocità del mandrino | rpm | 7.5-1000 | 6-800 | |
| Numero di giri del mandrino | varietà | 18 specie | ||
| Intervallo di alimentazione longitudinale | mm/r | 64 tipi, 0,1-24.32 | ||
| Intervallo di alimentazione incrociata | mm/r | 64 tipi, 0.05-12.16 | ||
| Percorso della vite | mm | 12 | ||
| Numero e gamma di fili metrici | mm | 50 specie, 1-240 | ||
| Numero e intervallo di fili da pollice | T.P.I. | 26 specie, 14-1 | ||
| Numero e gamma di fili del modulo | mm | 53 specie, 0,5-120 | ||
| Numero e gamma di fili di diametro | D.P. | 24 specie, 28-1 | ||
| Velocità di tracciamento rapida del veicolo | mm/min | 4000 | ||
| Max. percorso del diapositivo trasversale | mm | 440 | 540 | 570 |
| Max. percorso dello scivolo superiore | mm | 200 | ||
| Sezione del bastone degli utensili | mm | 32 | ||
| Diametro della piuma della coda | mm | 100 | ||
| Viaggio della piuma di coda | mm | 250 | ||
| Altri tipi di piume da coda | - | MT5 | ||
| Potenza del motore principale | kW | 11 | ||
| Lunghezza della macchina | mm | 2958/3275/3725/4225/5225/6275/ 7355/8355/10275/12275/- | ||
| Larghezza della macchina | mm | 1393 | 1473 | 1480 |
| Altezza della macchina | mm | 1537 | 1622 | 1690 |
| Caratteristiche: |
Questi torni a letto orizzontale sono adatti principalmente per la tornitura di superfici cilindriche interne ed esterne, coniche e altre superficie oscillante, nonché vari filettini metrici, pollici, moduli e diametrali..Possono anche essere utilizzati per abbattere le scanalature e le chiavi.
1La parete laterale del letto è costituita da piastre a doppia costola, e la forma delle costole interne è di tipo scatola e combinazione di costole convelate. La rigidità è superiore a quella dei torni ordinari.La precisione è stabile.E questi torni possono eseguire un forte taglio di forza.
2Il freno e il cambio di direzione del mandrino sono controllati da un sistema idraulico.o a mano, tutto a scelta dell'utente.
3La guida della sella è incollata da materiali resistenti all'usura della cintura morbida TSF.
4. Su richiesta dell'utente, possiamo dotare il tornio di un meccanismo di alimentazione automatico.La diapositiva superiore può essere utilizzata in modo indipendente per girare il cono corto.può anche girare lunghi superficie affusolato.
| Dettagli della macchina: |
| Casella a fusione:
Il tornio orizzontale a carico pesante ha una grande velocità di mandrino da 7,5-1000 giri al minuto con 18 passaggi attraverso due maniglie. | |
| 4 mascelle di cilindrata indipendente:
Il tornio standard a divario orizzontale è dotato di un giradischi a 3 mascelle, il giradischi indipendente a 4 mascelle è opzionale. |
| Trasporto:
Il movimento trasversale e longitudinale può essere effettuato con alimentazione manuale, automatica e rapida. | |
| | Seguire il riposo:
Il riposo di seguimento standard del lettino di spaziatura, quando lavora parti sottili e lunghe, il riposo di seguimento può supportare le parti per una maggiore precisione. |
| Stagno e riposo fisso:
Stagno manuale standard, e muoviti a destra e sollevati attraverso la marcia e il rack. | |
| | Apparecchi elettrici:
L'armadietto elettrico di tipo appeso rende il tornio più compatto e bello. |
| Componenti elettrici:
Il tornio adotta componenti elettrici di marchi famosi cinesi con marchi CE. Il cliente sceglie anche i componenti Schneider o Siemens.
| |

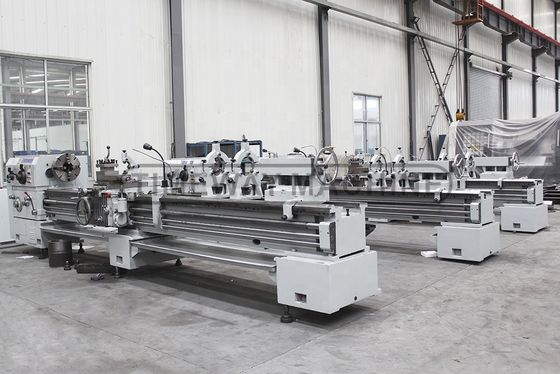

| Macchine finite: |
