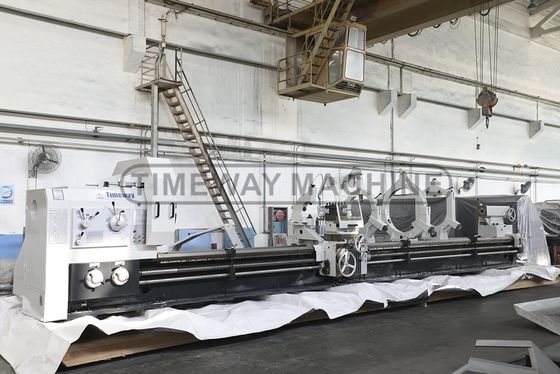

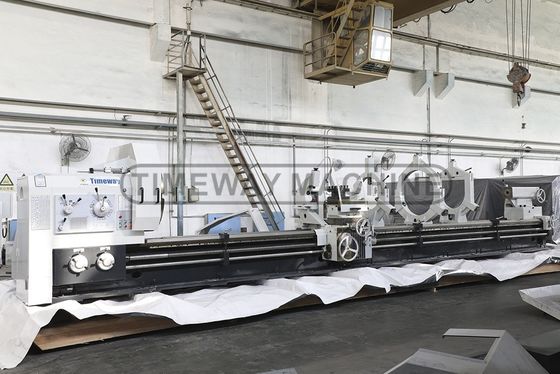

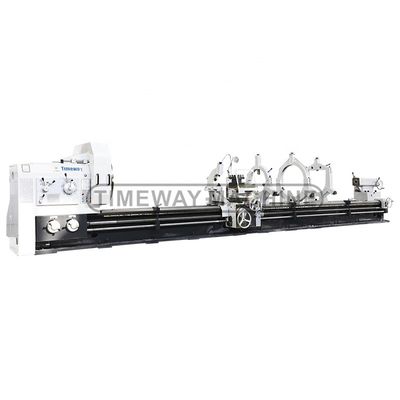

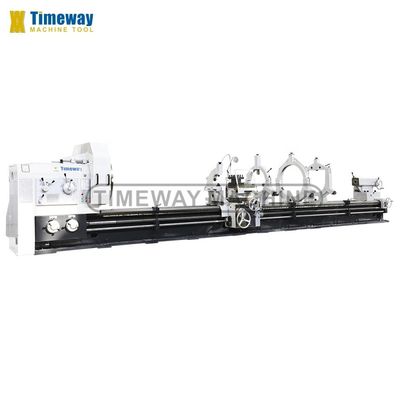

970 mm di larghezza Torno manuale orizzontale ad alta precisione con larghezza di letto di 1 e 970 mm
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC, TIMEWAY |
| Numero di modello: | AL-1400Cx8M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $90,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 100 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 8000 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 970 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 22 |
| Voltaggio: | 220V-460V, 50/60HZ | Dimensione ((L*W*H): | 11020x1995x2325 mm |
| Peso (kg): | 22000 KG | Garanzia: | 1 anno |
| Punti chiave di vendita: | Prezzo competitivo | Tipo di commercializzazione: | Prodotto caldo 2021 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Max. Swing Diameter: | 1400 mm |
| Scorrevole dell'incrocio di Max. Swing Over: | 1010 millimetri | Peso massimo del pezzo in lavorazione: | 10 t (12 t) |
| Max. forza di rotazione: | 45000 N | Naso del fuso: | A2-15 |
| Viaggio trasversale (asse X): | 650 millimetri | Viaggio longitudinale (asse Z): | 8000 millimetri |
| Max. Length del pezzo in lavorazione: | 18000mm | Dia. del foro dello spinello: | 130 mm |
| Periodo di garanzia: | 1 anno | Condizione: | Nuovo |
| Scavo a fusione (mm): | 130 | Industria applicabile: | Negozi di materiali da costruzione, di riparazione di macchinari, di fabbricazione, di commercio al |
| Localizzazione dello showroom: | Canada, Turchia, Italia, Francia, Germania, Brasile, India, Australia | Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione |
| Max. Lunghezza girata (mm): | 7800 millimetri | Anno: | 2020 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
| Torno orizzontale ad alta precisione
¢ AL-1400Cx8M ¢
|
| Introduzione: |
Noi, " Timeway Machine " offriamo una vasta gamma di torni universali, a partire da150 mmfino a1000 mm Altezza centrale, e la distanza tra i centri da750 mmfino a6000 mm.
Per i torni pesanti, la distanza tra i centri di8000 mmfino a18000 mm
, Max. peso del peso da3 tonnellatefino a32 tonnellate, e larghezza del letto (600 mm, 755 mm, 970 mm, 1100 mm, 1600 mm)aumentare di conseguenza lungo l'oscillazione e il peso della macchina per garantire una maggiore stabilità e una durata di vita più lunga.
| Parametro tecnico: |
| Specificità | Unità | AL-1400C | |
| Capacità | Sballato sul letto. | mm | 1400 |
| Passare la carrozza | mm | 1010 | |
| Lunghezza massima del pezzo da lavorare | mm | 3 000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | |
| Lunghezza massima di rotazione | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |
| Larghezza del letto | mm | 970 | |
| Max. coppia dello spinello | N.m. | 12590 | |
| Max. forza di taglio | N | 45000 | |
| Max. forza longitudinale | N | 18000 | |
| Peso massimo del pezzo da lavorare | kg | 10000 | |
| Fusoliera | Dia. del fusibile attraverso il foro | mm | 130 |
| Foratura conipra dello spinello | - | Metrica 140 | |
| Numero di giri in avanti | varietà | 21 specie | |
| Numero di giri in retromarcia | varietà | 12 specie | |
| Intervallo di velocità del mandrino | r/min | In avanti:3.15-315, In retromarcia.3.5-291 | |
| Mangimi & Fabbricazione a partire da fili | Longitudinale e croce | varietà | 56 specie |
| Intervallo di movimento dell'alimentazione | mm | Lungo:0.1-12, trasversale:0.05-6, scivolo in alto:0.025-3 | |
| Numero di fili metrici | varietà | 44 specie | |
| Intervallo del filo metrico | mm | 1-120 | |
| Numero di fili di pollice | varietà | 31 specie | |
| Intervallo di filettatura in pollici | TPI | 28-1/4 | |
| Numero di filetto del modulo | varietà | 45 specie | |
| Intervallo del filo del modulo | mm | 0.5-60 | |
| Numero di filati | varietà | 38 specie | |
| Intervallo di diametro. | DP | 1/2-56DP | |
| Punto utensile | Dimensioni del bastone dell'utensile | mm | 45x45 |
| Distanza di oscillazione del palo utensile | ° | ± 90° | |
| Max. percorso del veicolo | mm | 2900/3900/4900/5900/7900/9900/11900/13900 | |
| Max. percorso del diapositivo trasversale | mm | 650 | |
| Max. percorso dello scivolo superiore | mm | 300 | |
| Rapidità di utilizzo | mm/min | Lungo:3740, Trasversale:1870, diapositiva in alto:935 | |
| Fabbricazione | Dia. di piume da coda | mm | 220 |
| Viaggio della piuma di coda | mm | 300 | |
| Foratura conipera di piuma di coda | - | Morse numero 6# | |
| Altri | Potenza del motore principale | kW | 22 |
| Potenza del palo utensile | kW | 1.5 | |
| Dimensione complessiva della macchina | Distanze | mm | 6020/7020/8020/9020/11020/13020/15020/17020 |
| Larghezza | mm | 1995 | |
| Altezza | mm | 2325 | |
| Peso della macchina | kg | 15000/16300/17500/18800/20500/22000/25500/27500 | |
| Accessori: |
| Accessori standard:
| Accessori opzionali: |
|
|
|
| Testare il pezzo di lavoro: |
| Fabbricazione a partire da prodotti di calzatura Dopo che la macchina ha raggiunto tutte le precisioni geometriche, testeremo la barra sul tornio orizzontale e controlleremo la precisione di lavorazione effettiva (rotondità e cilindricità). | Superficie di tornitura Dopo che la macchina soddisfa tutte le precisioni geometriche, lavoriamo anche le parti della piastra, e controlliamo la verticalità dello scivolo croce. |
| |
| Dettagli della macchina: |
| Casella di fusione e casella di alimentazione:
Il tornio ad alta precisione può ottenere velocità di mandrino e velocità di alimentazione in più passaggi mediante maniglie di cambio. Il tornio orizzontale pesante può tagliare vari tipi di fili. Protezione di sicurezza opzionale per il collettore a 4 mascelle. |
| |
| Trasporto e riposo fisso:
Un letto complessivo ad alta rigidità con una lunghezza di 970 mm, che garantisce alla macchina una forte stabilità e un'elevata precisione. 3pcs riposi fissi sono standard per il tornio ad alta precisione AL-1400Cx8M. La carrozza può realizzare alimentazione automatica e rapida. |
| |
| |

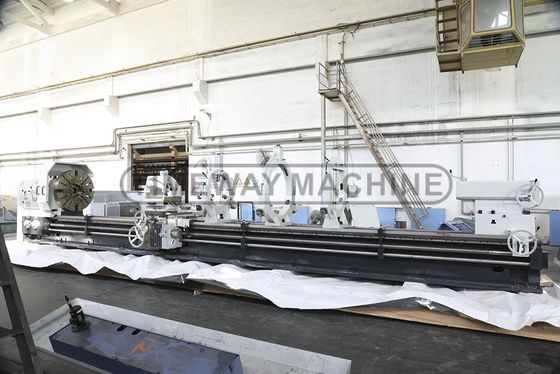

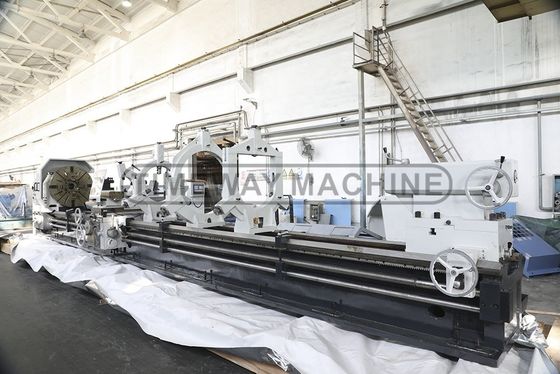

| Pronto per la spedizione: |
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: 1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
2) LC irrevocabile a vista;
3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
