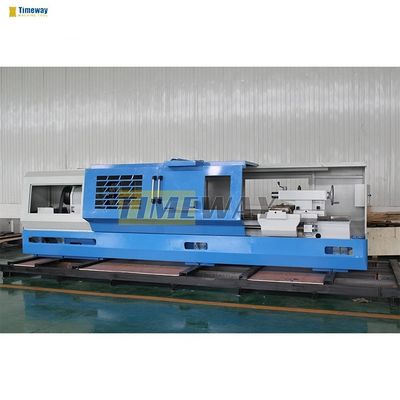

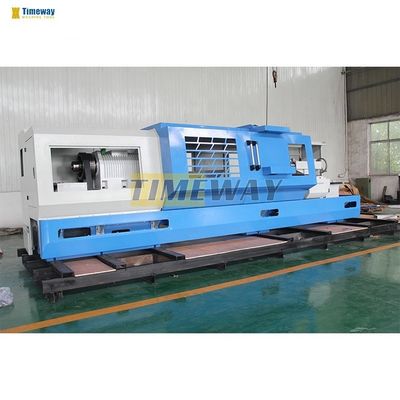

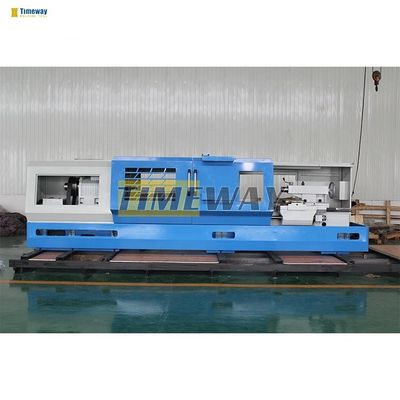

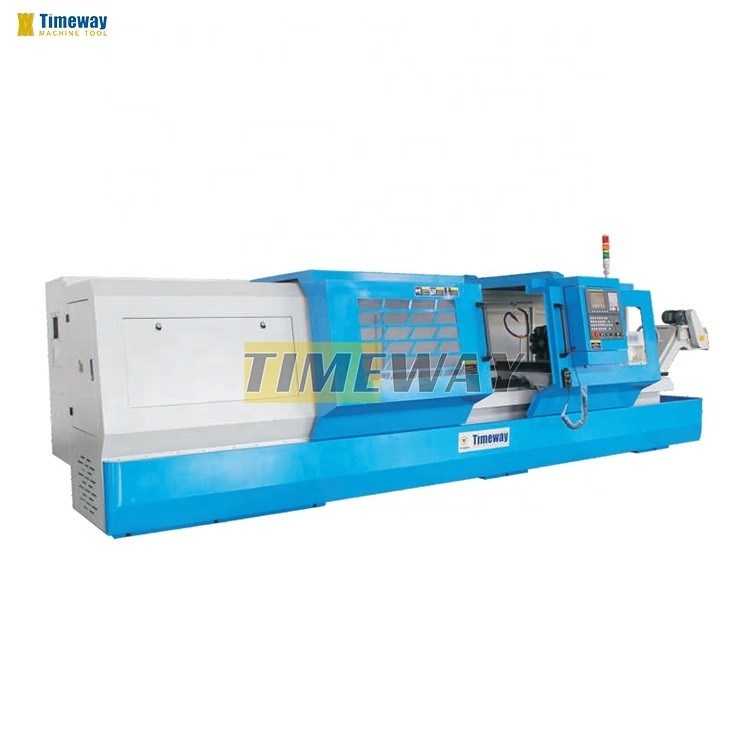

Macchine per la tornitura a tornitura CNC a due assi orizzontali a letto piatto per la tornitura ad alta precisione
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMEWAY |
| Numero di modello: | CK-500; CK-660 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $28,999.00/sets 1-1 sets |
| Imballaggi particolari: | Cassa in legno o cassa in compensato, pallet |
| Capacità di alimentazione: | 800 set/set all'anno |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 1500 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 3000 | Larghezza del letto (mm): | 390 millimetri |
| Potenza del motore a fusione ((kW): | 15 | Numero di spine: | Non sposato |
| Numero di assi: | 2 | Viaggio (asse X): | 365 millimetri |
| Viaggio (asse Z): | 1500 mm | Accuratezza di posizionamento (mm): | ±0.001 |
| Ripetibilità (X/Y/Z) (mm): | ± 0.008 | Dimensione ((L*W*H): | 3105x1219x1010 mm |
| Voltaggio: | 200 V - 460 V | Sistema di controllo CNC: | Siemens 808d |
| Stazioni di postazione degli attrezzi: | 4 | Peso (kg): | 2500 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Lunga durata di vita |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Colore: | Opzione personalizzata |
| Taper a fusione: | Metrica 90 | Tipo di macchina: | Torno orizzontale CNC pesante |
| Velocità del mandrino (manuale): | 45-1600 giri al minuto | Passi di fusione: | 3steps |
| Tipo di posta utensile: | V4 | Velocità di alimentazione rapida dell'asse X: | 8 mm/min |
| Velocità di alimentazione rapida dell'asse Z: | 12 mm/min | Quill dia.: | 75 mm |
| Lussureggianza: | Ra1,6um | Condizione: | Nuovo |
| Scavo a fusione (mm): | 105 | Industria applicabile: | Impianto di produzione |
| Localizzazione dello showroom: | Canada, Regno Unito, Stati Uniti, Francia, Germania, Brasile, Perù, Pakistan, Messico, Russia, Spagn | Velocità massima del mandrino (rpm): | 1600 giri/h |
| Max. Lunghezza girata (mm): | 1500 | Tipo di commercializzazione: | Prodotto caldo 2021 |
| Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio, recipiente a pressione, cambio, sistema CNC | ||
Descrizione di prodotto
√ Sistema CNC FANUC √ 3 mascelle √ 4 stazioni di impianti elettrici √ lampada da lavoro √ sistema di raffreddamento √ Generatore di impulsi manuali (MPG) √ Luce pilota √ pompa di lubrificazione automatica √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _ /GSK/SIEMENS sistema CNC _ Scalatore idraulico _ Climatizzatore _ Convogliatore di chip _ Settore di strumenti |
Specificità | Unità | CK-500 | CK-660 |
Max, girati sul letto. | mm | 500 | 660 |
Max. girare sul cross slide. | mm | 290 | 430 |
Distanza tra i centri | mm | 1000/1500/2000 | 1000/1500/2000 |
Lunghezza massima di rotazione | mm | 1000/1500/2000 | 1000/1500/2000 |
Naso a fusione | - | A2-8 | D10 |
Scavo a fusione | mm | 82 | 105 |
Dimensione del tubo | mm | 250 | 320 |
Viaggio incrociato (X) | mm | 295 | 365 |
Viaggio longitudinale (Z) | mm | 1000/1500/2000 | 1000/1500/2000 |
Velocità di alimentazione rapida per asse X/Z | m/min | 8/12 | 8/12 |
Asse X/Z min. unità di alimentazione | mm | 0.001 | 0.001 |
Dimensione della sezione utensile | - | V4 | V4 |
Diametro della piuma della coda | mm | 25x25 | 25x25 |
Viaggi di piume di coda | mm | 150 | 150 |
Penna conica della coda | - | MT5 | MT5 |
Potenza del motore principale | kW | 7.5 | 15 |
Peso della macchina | kg | 2100/2300/2600 | 2100/2500/2800 |

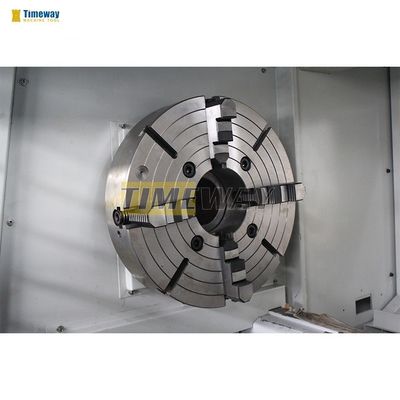

Chuck:
- 3 mandriole sono di serie per le parti di chiusura auto-centrificate
- opzionale, a 4 mascelle, a motore indipendente e a motore idraulico
Torretta elettrica a 4 stazioni:
- Adotta una famosa torretta elettrica, alta precisione di posizionamento.
- Opzionale posto di cambio rapido degli utensili
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, ecc. per la vostra scelta.

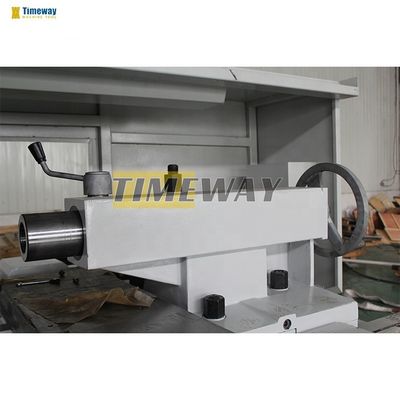

Trasferimento manuale della coda:
Funzionamento flessibile e semplice, per ridurre l'intensità del lavoro e aumentare il piacere operativo.
Apparecchiatura elettrica conforme alla norma CE:
Disegno elettrico chiaro e pulito;
Adottare componenti elettrici di norma CE.
Pompa di lubrificazione automatica:
Lubrificare automaticamente e in modo intermittente ogni rotaia guida per prolungare la durata di vita della macchina.
Torretta verticale a 4 stazioni:
Norme
Torretta verticale a 6 stazioni:
Opzionale
Torretta orizzontale a 6 stazioni:
Opzionale
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete:
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Interferometro laser Renishaw:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
