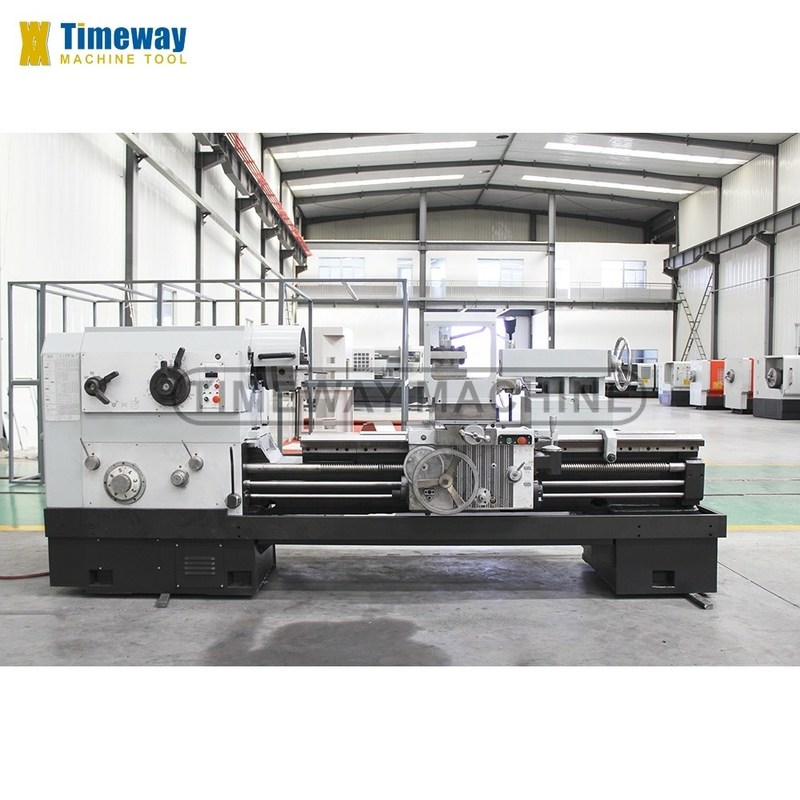

3900 KG Peso 3725x1473x1622 mm Motore a caldo Torniera Metallica per taglio di filo
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | AL-800Bx1500 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $25,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno |
| Capacità di alimentazione: | 300 Set al mese. |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 1500 | Distanza di velocità del mandrino (rpm): | 6 - 800 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 550 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 11 |
| Voltaggio: | 220V/380V/400V/415V/440V/460V | Dimensione ((L*W*H): | 3725x1473x1622 mm |
| Peso (kg): | 3900 chilogrammi | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Normalmente |
| Classificazione automatica: | Semi-automatico | Colore: | Come ordine |
| Max. Turning Diameter: | 800 mm | Mass. diametro di rotazione su intervallo: | 1000 mm |
| Lunghezza dell'intervallo: | 300 mm | Peso massimo del pezzo in lavorazione: | 2000 kg |
| L'asse Z guida il passo della vite: | 12 mm | di tipo fili: | Metrica, pollice, modulo, diametrale |
| Tipo di guida: | Tipo V piatto | Condizione: | Nuovo |
| Scavo a fusione (mm): | 100 | Industria applicabile: | Negozi di materiali da costruzione, di riparazione di macchinari, di fabbricazione |
| Localizzazione dello showroom: | Canada, Regno Unito, Stati Uniti, Italia, Francia, Germania, Russia, Australia | Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione |
| Max. Lunghezza girata (mm): | 1350 MILLIMETRI | Anno: | 2021 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
| 2021 Hot China Engine Lathe Metal Turning Machine
¢ AL-800Bx1500 ¢
|
| Test effettivi: |
| di larghezza inferiore o uguale a: | ||
|
|
|
|
| Superficie di taglio: | |
|
|
|
| Accessori standard:
| Accessori opzionali: |
|
|
|
| Parametro tecnico: |
| Articolo | Unità | AL-630B | AL-800B | AL-940B | |
| Capacità | Sballato sul letto. | mm | 630 | 800 | 940 |
| Passare la carrozza | mm | 350 | 520 | 660 | |
| Lunghezza massima del pezzo da lavorare | mm | 750, 1000, 1500, 2000, 3000, 4000, 5000, 6000, 7000, 9000, 10000, - | |||
| Lunghezza massima di rotazione | mm | 600, 850, 1350, 1850, 2850, 3850, 4850, 5850, 6850, 8850, 9850, - | |||
| Distanze della guida | mm | 550 | 550 | 550 | |
| Fusoliera | Naso a fusione |
| C11 | ||
| Fuoco di fusione | mm | 110 | |||
| Foratura conipra dello spinello |
| 1:20/120 | |||
| Intervallo di velocità del mandrino | r/min | 7.5~1000 | 6~800 | 6~800 | |
| Numero di velocità del mandrino |
| 18 specie | |||
| Movimento dell'alimentazione | Longitudinale e croce | r/min | 64■ 0,1 ~ 24.32 | ||
| Tasso d'alimentazione trasversale-longitudinale |
| 1/2 | |||
| Percorso della vite | mm | 12 | |||
| Numero e intervallo di filo metrico | mm | 50■ 1~240 mm | |||
| Numero e intervallo di filo di pollice | TPI | 26■ 14 ~ 1 | |||
| Numero e intervallo del filo del modulo | mm | 530,5-120 mm | |||
| Numero e intervallo del filo di passo diametrale | TPI | 24■ 28 ~ 1 | |||
| Velocità di tracciamento rapida del veicolo | mm/min | 4000 | |||
|
| Max. percorso del diapositivo trasversale | mm | 440 | 540 | 570 |
| Max. percorso dello scivolo superiore | mm | 200 | |||
| Sezione del bastone degli utensili | mm | 32 | |||
| Fabbricazione | Diametro della piuma della coda | mm | 100 | ||
| Viaggio della piuma di coda | mm | 250 | |||
| Foratura conipera di piuma di coda |
| Morse 5 | |||
| Altri | Potenza del motore principale | kW | 11 | ||
| Massa della macchina | kg | 3200, 3400, 3700, 4200, 4700, 5800, 6800, 7800, 8800, 10800, 11800, - | 3400, 3600, 3900, 4400, 4900, 6000, 7000, 8000, 9000, 11000, 12000, - | 3900, 4100, 4400, 4900, 5400, 6500, 7500, 8500, 9500, 11500, 12500, - | |
| Dimensione complessiva della macchina | Distanze | mm | 2958, 3275, 3725, 4225, 5225, 6275, 7355, 8355, 9275, 11275, 12275,- | ||
| Larghezza | mm | 1393 | 1437 | 1430 | |
| Altezza | mm | 1537 | 1622 | 1690 | |
| Caratteristiche: |
- Questi torni per motori sono adatti principalmente per girare superfici cilindriche, coniche e altre superfici oscillanti interne ed esterne, nonché vari filettini metrici, moduli a pollici e filettini di passo diametrali.Possono anche essere utilizzati per l'apertura di scanalature di olio e chiavi.
- La parete laterale del letto è costruita con piastre a doppia costola e la forma delle costole interne è di tipo scatola e combinazione di costole convelate.
- Sul grembiule, c'è un dispositivo azionato da una singola leva, utilizzato per una rapida traversata del carro.
- La frenata del mandrino e il cambio di direzione della rotazione sono controllati da un sistema idraulico o da una manovra manuale a scelta.
- La guida della sella è incollata da materiali resistenti all'usura della cintura morbida TSF.
- Possiamo equipaggiare con meccanismo di alimentazione automatico per il tornio di potenza.
- Il serbatoio superiore può essere utilizzato in modo indipendente per girare un cono corto o in combinazione con l'alimentazione longitudinale per girare una superficie conica lunga.
| Dettagli della macchina: |

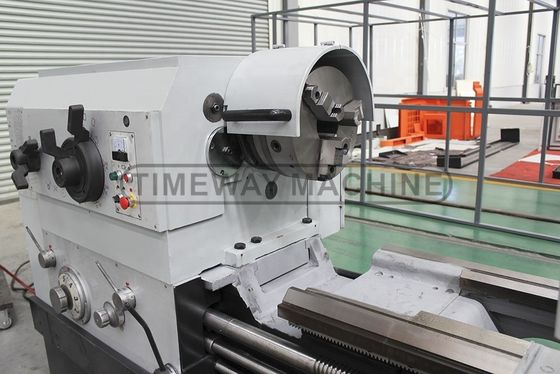

| 3 mandriole:
C11 naso a fusione per il collegamento rapido di 3 mascelle o 4 mascelle. Protezione opzionale per la sicurezza degli operatori. |

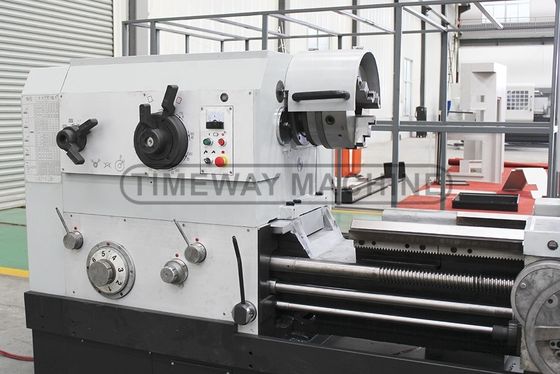

| | Colpo di testa:
18 gradi di velocità del mandrino per soddisfare vari tipi di esigenze di lavorazione.
|

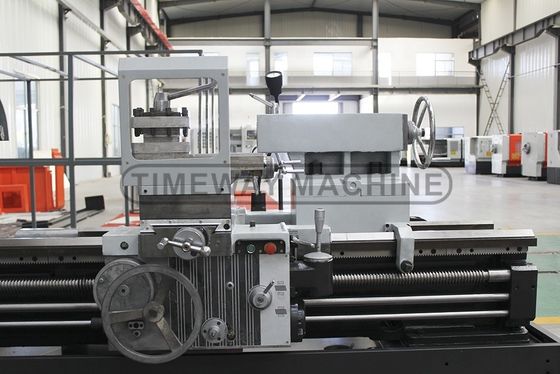

| | Carro e bagagli:
Tutte le superfici scorrevoli sono raschiate manualmente, il gap è inferiore a 0,04 mm, al fine di garantire la precisione della macchina e il movimento liscio. |
| Spazio (facoltativo):
Il tornio a letto di spazi è dotato di uno spazio staccabile per la lavorazione di pezzi a disco di grande diametro. |

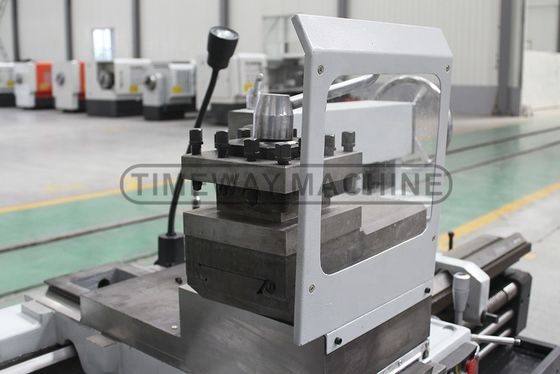

| 4 stazioni di impiego:
Il posticino manuale a 4 stazioni è standard, con elevata precisione di posizionamento. |

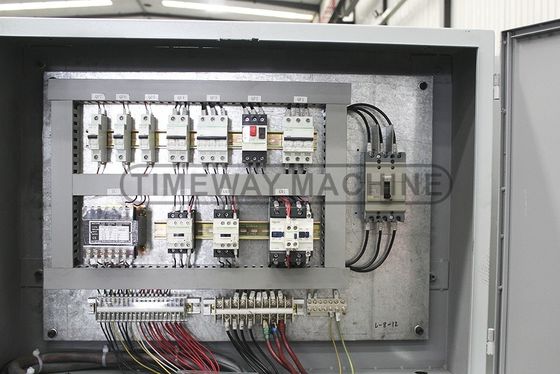

| Apparecchiatura elettrica conforme alla norma CE:
Adottare componenti elettrici Schneider, alta stabilità e azione affidabile. |
