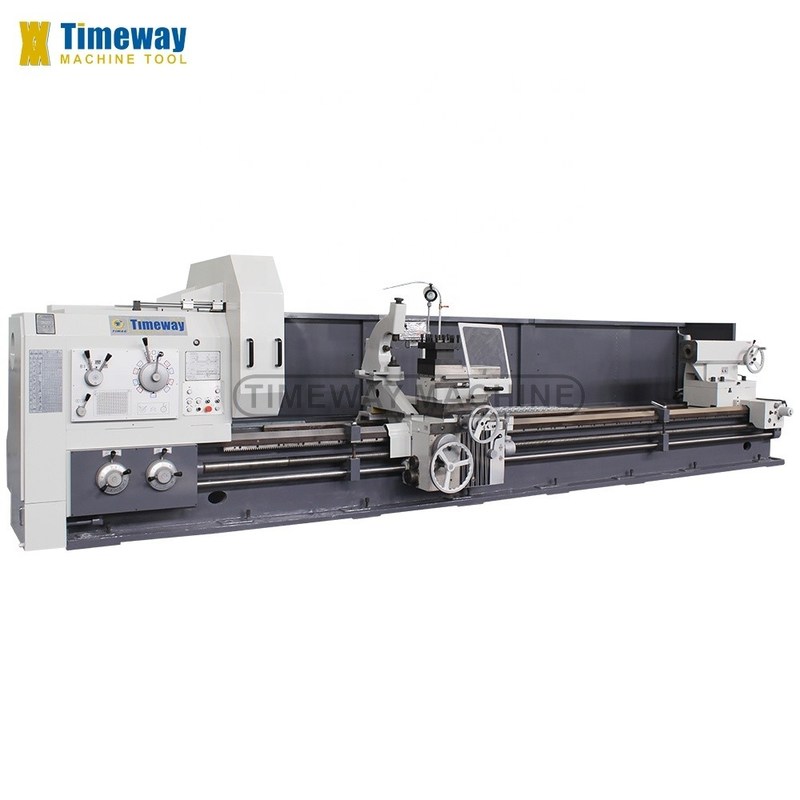

865mm Swing 6 tonnellate di precisione Torno orizzontale per lavori pesanti e pezzi di grandi dimensioni
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Certificazione: | CE, ISO |
| Numero di modello: | Altre informazioni: |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $60,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno |
| Capacità di alimentazione: | 300 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 5000 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 755 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 22 |
| Voltaggio: | 220V ~ 460V | Dimensione ((L*W*H): | Come modello di macchina |
| Peso (kg): | 12500 kg | Garanzia: | 1 anno |
| Punti chiave di vendita: | Lunga durata di vita | Tipo di commercializzazione: | Prodotto caldo 2021 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Grado di precisione di lavoro: | IT6 |
| Roverezza: | Ra1,6um | Chuck: | 4 mascelle di cilindrata indipendente |
| Dimensione del grilletto: | 1000 mm | Diametro dell'oscillazione sopra il letto: | 1250 mm |
| Diametro di oscillazione su scivolo trasversale: | 865 millimetri | Peso massimo del pezzo da lavorare: | 6 t (OPT. - 8 t) |
| Viaggio trasversale: | 580 mm | Viaggio longitudinale: | 3000 millimetri |
| Condizione: | Nuovo | Scavo a fusione (mm): | 130 |
| Industria applicabile: | Alberghi, negozi di abbigliamento, negozi di materiali da costruzione, negozi di riparazione di macc | Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Francia, Germania, Messico, Russia, Spagna, Sudafrica, Australia |
| Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione | Max. Lunghezza girata (mm): | 4800 mm |
| Anno: | 2020 | Port: | Porto della Cina |
Descrizione di prodotto
| Torno parallelo metallo torno orizzontale pesante |
| Parametro tecnico |
| Specificità | Unità | AL-1000B | AL-1250B | AL-1400B | AL-1600B |
| Max, girati sul letto. | mm | 1000 | 1250 | 1400 | 1640 |
| Max. girare sul cross slide. | mm | 615 | 865 | 1015 | 1250 |
| Distanza tra i centri | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- | |||
| Lunghezza massima di rotazione | mm | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- | |||
| Larghezza del letto | mm | 755 | 755 | 755 | 755 |
| Capacità di carico | kg | 6000 (opzione: 8000) | 6000 (opzione: 8000) | 6000 (opzione: 8000) | 6000 (opzione: 8000) |
| Naso a fusione | - | A2-15 | A2-15 | A2-15 | A2-15 |
| Scavo a fusione | mm | 130 | 130 | 130 | 130 |
| Conico di fusione | - | Metrica 140 | Metrica 140 | Metrica 140 | Metrica 140 |
| Intervallo di velocità dello spinello | rpm | In avanti: 3.15-315, CW: 3.5-291 | |||
| Passo di velocità dello spinello | passaggi | Davanti: 21, indietro: 12 | |||
| Tipi di mangimi per l'asse X/Z | varietà | 56/56 | 56/56 | 56/56 | 56/56 |
| Intervallo di alimentazione | mm | Lungo longitudinale: 0,1-12; croce: 0,05-6; alto palo utensile: 0,025-3 | |||
| Varietà di fili metrici (varietà) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| Diametro di filettatura (varietà) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Gamma di fili di modulo (varietà) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| Diametro dei fili (varietà) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) |
| Distanza dal centro dello spinello alla base dello strumento | mm | 48 | 48 | 48 | 48 |
| Angolo di rotazione del palo utensile | ° | ± 90° | ± 90° | ± 90° | ± 90° |
| Viaggio a scivolo croce | mm | 520 | 580 | 580 | 630 |
| Viaggio della diapositiva superiore | mm | 300 | 300 | 300 | 300 |
| Dimensione della sezione utensile | mm | 45x45 | 45x45 | 45x45 | 45x45 |
| Velocità di alimentazione rapida | mm/min | Lungo longitudinale: 3740; Croce: 1870; Punto superiore dell'attrezzo: 935 | |||
| Diametro della piuma della coda | mm | 160 | 160 | 160 | 160 |
| Viaggi di piume di coda | mm | 300 | 300 | 300 | 300 |
| Penna conica della coda | - | MT2 attività di investimento | MT2 attività di investimento | MT2 attività di investimento | MT2 attività di investimento |
| Potenza del motore principale | kW | 22 | 22 | 22 | 22 |
| Lunghezza della macchina | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- | |||
| Larghezza della macchina | mm | 2150 | 2150 | 2150 | 2150 |
| Altezza della macchina | mm | 1700 | 1825 | 1950 | 2150 |
| Accessori standard:
| Accessori opzionali: |
|
|
|
| Caratteristiche |
Il tornio orizzontale è adatto per la lavorazione di parti di grandi e medie dimensioni di fusioni, acciai e metalli non ferrosi.Noleggio e nidificazione, e può trasformare in metrica vari fili interni ed esterni, come pollici, modulo e diametro.
1.Un letto complessivo ad alta rigidità con una lunghezza di 755 mm, che garantisce alla macchina una forte stabilità e un'elevata precisione, e una capacità di carico fino a 6000 kg.
2.Spindle standard attraverso il foro per il grande foro di 130 mm, e adottare A2-15 tipo di connessione naso a fusione, la precisione di scorrere di fusione è migliore.
3La macchina utensile può essere utilizzata per tagliare la superficie conica corta del motore con il palo utensile superiore e la superficie conica lunga può essere girata con il palo utensile superiore e l'alimentazione longitudinale.
4.Alta potenza, alta rigidità e ampia gamma di velocità per un taglio ad alta velocità e potente, gamma di velocità da 3,15 a 315 giri al minuto con 33 velocità.
5.Secondo le esigenze di lavorazione, i clienti possono scegliere la coda di movimento elettrica, ridurre l'intensità del lavoro dell'operatore e migliorare l'efficienza del lavoro.
1- Letto con alta rigidità.
Il letto è costituito da un letto strutturale fuso. Le costole interne hanno un layout ragionevole e una elevata rigidità, e il binario di guida adotta un processo di rottura di spegnimento a frequenza intermedia.Nella superficie di guida scorrevole, è adottata la tecnologia delle piastre di guida anti-arrampicata e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale,evitando così la comparsa di strisciature a bassa velocità.
2.Alta rigidità e fusolio di alta precisione.
Il cuscinetto a fusione della macchina utensile adotta prodotti di marca famosa. la scatola a fusione adotta una struttura simmetrica per rendere la deformazione termica uniforme ed evitare lo spostamento del centro del fusione.Per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno di olio.Migliorare la precisione e aumentare la rigidità. Gli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.piccola deformazione termica e elevata precisione, che permette al fusibile di mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.
3.una casella a fusione con struttura simmetrica al calore per evitare la deriva dell'asse del fusione.
| Dettagli della macchina |
| Casella a fusione con 33 passi di velocità del fusione | Scavo indipendente a 4 mascelle standard |
| | |
| Trasporti con rotaie in PTFE | Strumento di coda mobile elettrico opzionale |
| |
| Diametro 130 mm fuso attraverso foro | Motore principale di grande potenza da 22 kW |
| |
| Cabina elettrica conforme alla norma CE | DRO opzionale a 2/3 assi |
| |

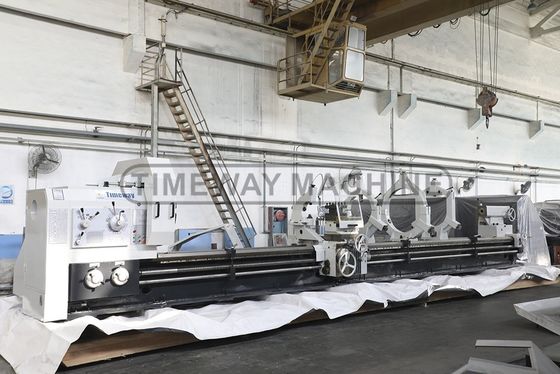

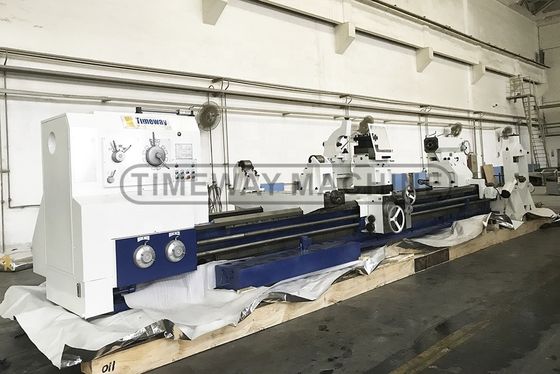

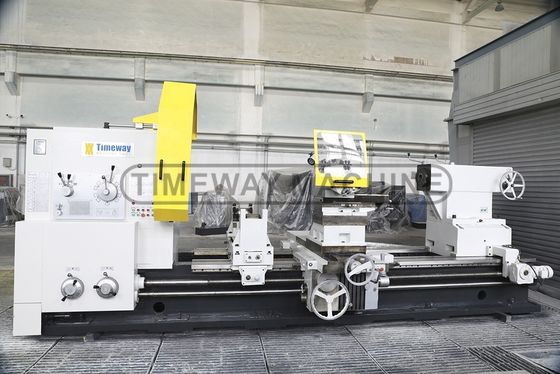

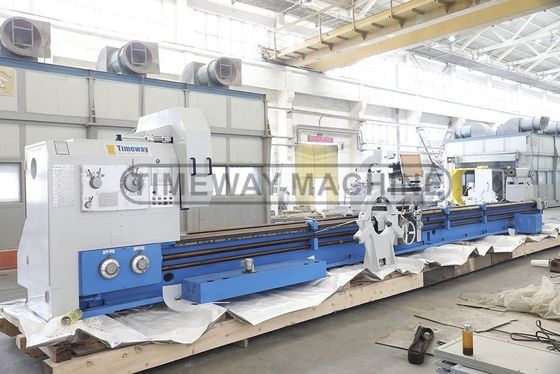

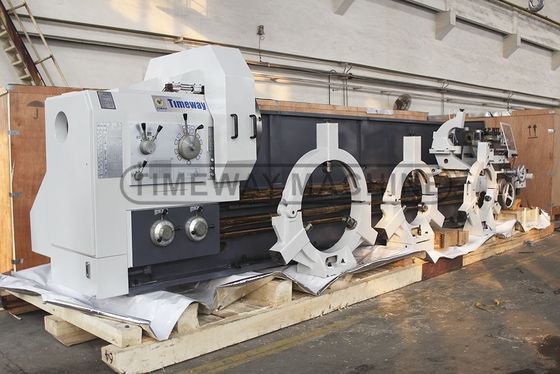

| Macchine finite per la spedizione |
| AL-1250Bx5000 |
|
| Al-1250Bx8000 |
| |
| Al-1600Bx10000 |
| |
| AL-1600Bx6000 |
|
| AL-1000Bx3000 |
|
D:Perché scegliere Timeway Machine?
A:1. Alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D:Avete un controllo di qualità o degli standard di sicurezza per i vostri macchinari?
A:Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D:Qual e' il MOQ?
A:1 set (solo alcune macchine a basso costo saranno più di 1 set)
D:E le condizioni di pagamento?
A:(1) T/T con pagamento anticipato del 30% e saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D:E la garanzia?
A:Il periodo di garanzia è di un anno dopo la consegna.
