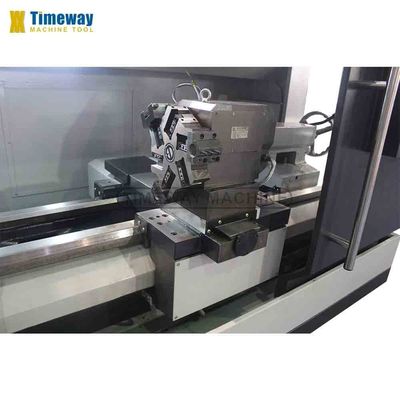

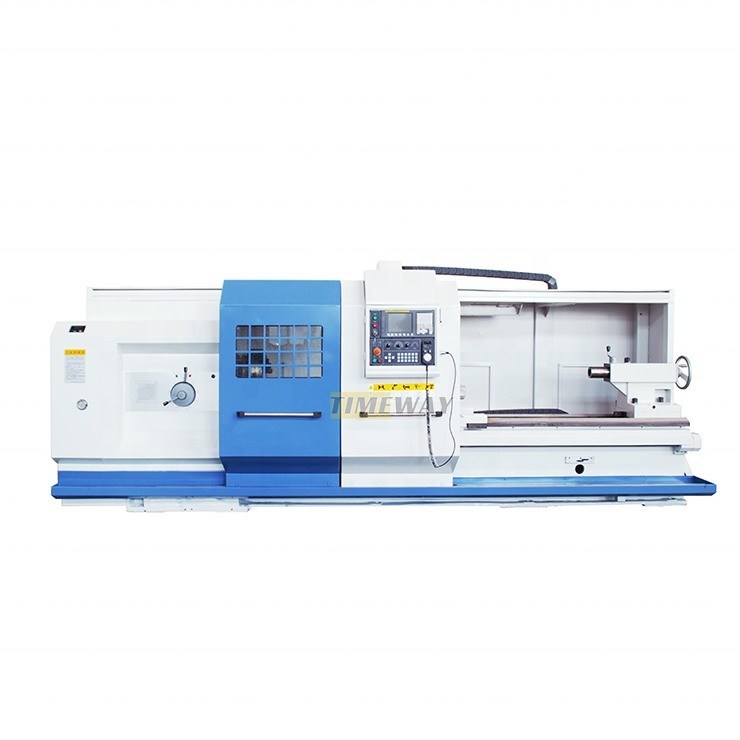

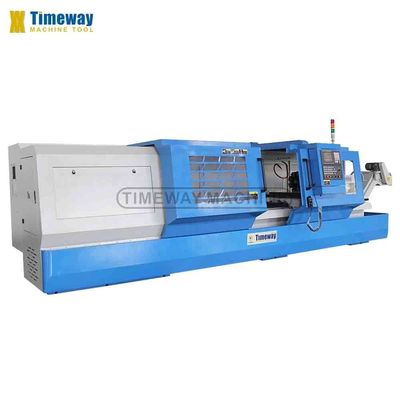

800 mm Swing High Precision CNC Flat Bed Machine Tool con precisione di posizionamento ± 0.03
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | CK-800U |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $38,000.00/sets 1-1 sets |
| Imballaggi particolari: | Cassa di legno o di compensato |
| Capacità di alimentazione: | 300 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 3000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Cargo medio |
| Larghezza del letto (mm): | 800 mm | Potenza del motore a fusione ((kW): | 15 |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 470 millimetri | Viaggio (asse Z): | 1620 mm |
| Accuratezza di posizionamento (mm): | ± 0.03 | Ripetibilità (X/Y/Z) (mm): | ± 0.012 |
| Dimensione ((L*W*H): | 4500/5100/6200x2040x1855 mm | Voltaggio: | Come clienti, chiedete |
| Stazioni di postazione degli attrezzi: | 4 | Peso (kg): | 5800 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Automazione |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero |
| Classificazione automatica: | Automazione | CNC o no: | Cnc |
| Torno CNC ad alta precisione: | Torno CNC a letto piatto | Viaggi di piume di coda: | 250 mm |
| Precisione di posizionamento dell'asse X/Z: | 0.03/0.04 mm | Accuratezza di riposizionamento dell'asse X/Z: | 0.012/0.016 mm |
| Roverezza: | Ra1,6um | Oscillazione massima sopra il letto: | 800 mm |
| Peso della macchina: | 5800kg | Condizione: | Nuovo |
| Industria applicabile: | Negozi di abbigliamento, aziende agricole, commercio al dettaglio, energia e miniera | Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Germania, Sudafrica |
| Tipo di commercializzazione: | Prodotto ordinario | Componenti fondamentali: | Cuscinetto, motore, ingranaggio, PLC, recipiente a pressione, motore |
| Velocità massima del mandrino (rpm): | 1250 giri/h | Scavo a fusione (mm): | 104 |
| Max. Lunghezza girata (mm): | 3000 | Port: | Porto della Cina |
Descrizione di prodotto
Prodotto in pelle CNC ad alta precisione in vendita / utensile CNC a letto piatto con oscillazione da 800 mm

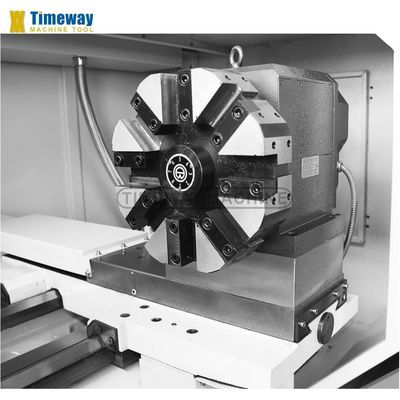

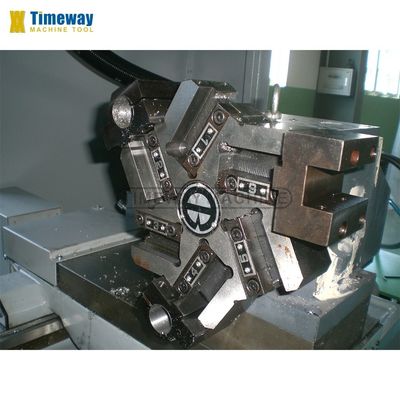

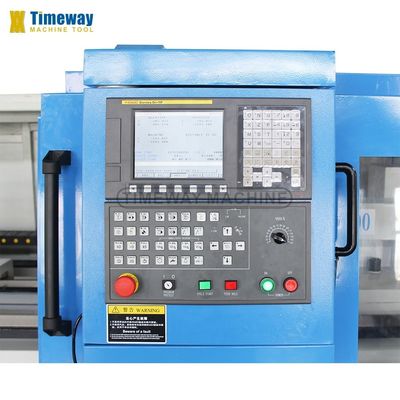

Accessori standard:GSK 980TDI, manicotto a 3 mascelle, postazione elettronica a 4 stazioni, ruota elettronica, sistema di lubrificazione, sistema di raffreddamento, lampada di lavoro, protezione, ventilatore assiale, blocchi e bulloni di livellamento,Strumenti e cassetta degli strumenti, manuali operativi.Accessori opzionali:Sistema CNC FANUC, sistema CNC SIEMENS, mandrino a 4 mascelle, mandrino orizzontale a 6 stazioni, mandrino orizzontale a 8 stazioni, lampada pilota, condizionatore d'aria, scambiatore di calore, mandrino idraulico,Fabbricazione speciale, impostazione di attrezzi, trasportatore di chip a catena.
Le specifiche del prodotto
Specificità | Unità | CK-600U | CK-800U | CK6180E |
Max, girati sul letto. | mm | 630 | 800 | 800 |
Max... sventola sul cross slide. | mm | 350 | 520 | 480 |
Distanza tra i centri | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Lunghezza massima di rotazione | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Larghezza del letto | mm | 600 | 600 | 600 |
Naso a fusione | mm | A2-11 | A2-11 | C11 |
Scavo a fusione | mm | 104 | 104 | 105 |
Conico di fusione | - | Metrica | Metrica | Metrica |
Velocità del mandrino (passi) | rpm | 11-1250 (3), automatico | 11-1250 (3), automatico | 45-950 (3), manuale |
Altezza centrale | mm | 315 | 400 | 400 |
Dimensione del tubo | mm | 325 | 325 | 325 |
Viaggio incrociato (X) | mm | 420 | 420 | 470 |
Viaggio longitudinale (Z) | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Velocità di alimentazione rapida per asse X/Z | mm/min | 4/8 | 4/8 | 6/8 |
Asse X/Z min. unità di alimentazione | mm | 0.001 | 0.001 | 0.001 |
Torsione del motore di alimentazione dell'asse X | NM | 10 | 10 | 15 |
Torsione del motore di alimentazione dell'asse Z | NM | 15/30 | 15/30 | 18/23/30 |
Tipo di palo utensile | - | V4/H6 | V4/H6 | V4 |
Dimensione della sezione utensile | mm | 32x32 | 32x32 | 32x32 |
Diametro della piuma della coda | mm | 100 | 100 | 100 |
Viaggi di piume di coda | mm | 250 | 250 | 250 |
Penna conica della coda | - | MT5 | MT5 | MT5 |
Potenza del motore principale | kW | 11 | 15 | 11 |
Potenza della pompa di raffreddamento | kW | 0.12 | 0.12 | 0.12 |
Precisione di lavoro | mm | IT6 | IT6 | IT6 |
Precisione di posizionamento dell'asse X/Z | mm | 0.03/0.04 | 0.03/0.04 | 0.03/0.04 |
Accuratezza di riposizionamento dell'asse X/Z | mm | 0.012/0.016 | 0.012/0.016 | 0.012/0.016 |
Roverezza | - Sì. | Ra1.6 | Ra1.6 | Ra1.6 |
Dimensioni della macchina (LxWxH) | mm | 4307/5785x2040x1855 | 4307/5785x2040x1855 | 4500/5100/6200x2040x1855 |
Peso della macchina | kg | 5800/7200 | 5800/7200 | 5400/5750/7080 |
Introduzione all'azienda
Confezione e trasporto
Mostra e formazione
Visita dei clienti
Perché scegliere noi
Perché scegliere Timeway Machine?
1. Alta qualità a prezzi competitivi;
2. un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 70 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
Domande frequenti
D: Avete QC o norme di sicurezza per i vostri macchinari?R: Sì, abbiamo istituito un dipartimento di controllo della qualità molto rigoroso per garantire una buona qualità.: Qual è il MOQ?A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)D: Che dire delle condizioni di pagamento?A: 1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione; 2) LC irrevocabile a vista; 3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?A: Il periodo di garanzia è di un anno dopo la consegna.
