>> Disponibile una lettura digitale (DRO) a 2/3 assi.
La guardia Chuck è disponibile.
 |

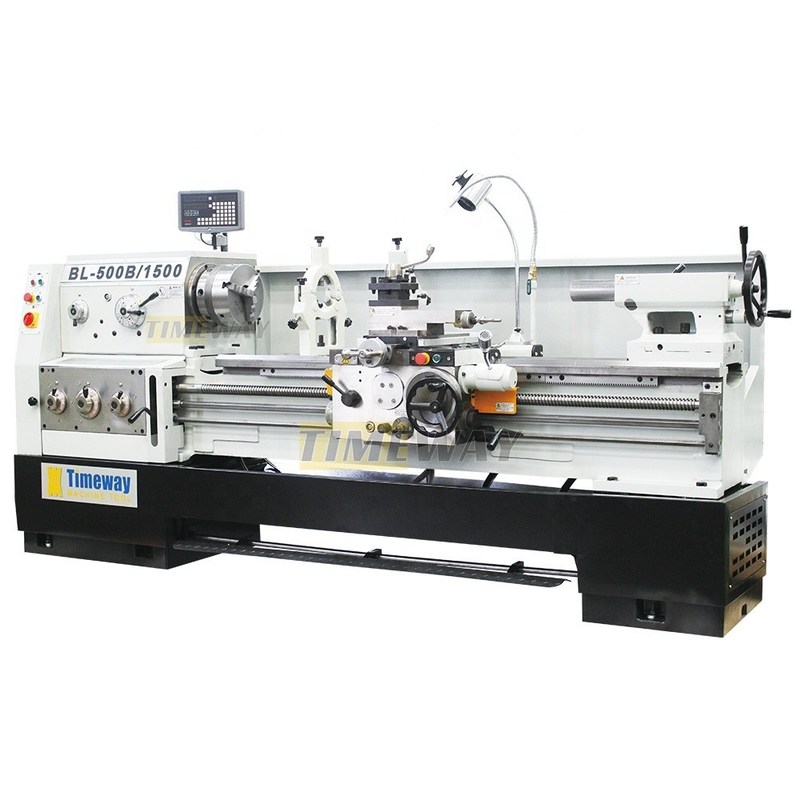

Macchine a tornio manuale a letto orizzontale per la capacità di lavorazione a medio carico per TIMEWAY
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timac, Timeway |
| Numero di modello: | BL-500B, BL-660B, BL-800B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $11,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa/paletta in legno (può essere fumigata) |
| Capacità di alimentazione: | 500 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 1000 | Distanza di velocità del mandrino (rpm): | 9 - 1600 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Cargo medio | Larghezza del letto (mm): | 400 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 7.5 |
| Voltaggio: | 220V/380V/400V/415V/440V | Dimensione ((L*W*H): | come modello |
| Peso (kg): | 2100 chilogrammi | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Colore del tornio: | Opzionale |
| Stile macchina: | Torni manuali a letto orizzontale | Max. Workpiece Length: | 1000 mm |
| Mass. diametro del pezzo: | 500 mm | Velocità dello spinello: | 9-1600 giri al minuto (24 passi) |
| Alimentazione automatica (asse X): | 0.012-2.73 mm/r (93 tipi) | Alimentazione automatica (asse Z): | 0.028-6.43mm/r (93 tipi) |
| Alimentazione rapida (asse X): | 10,9 m/min | Alimentazione rapida (asse Z): | 4.5m/min |
| Foro di fuso: | 82mm | Condizione: | Nuovo |
| Industria applicabile: | Servizi di riparazione di macchine, fabbrica di prodotti alimentari e bevande | Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Germania, Brasile, Messico, Russia, Spagna, Cile, Colombia, Algeria, Ro |
| Componenti fondamentali: | Cuscinetto, pompa, ingranaggio, motore, cambio | Scavo a fusione (mm): | 82 |
| Max. Lunghezza girata (mm): | 950 millimetri | Anno: | 2021 |
Descrizione di prodotto
Acquisti in un unico punto vendita
Puoi cliccare sull'immagine per visualizzare i prodotti che ti interessano
Descrizione dei prodotti
Specificità | Unità | BL-500B | BL-660B | BL-800B |
Max, girati sul letto. | mm | 500 | 660 | 800 |
Max. girare sul cross slide. | mm | 300 | 420 | 560 |
Max. Spostati sul buco. | mm | 710 | 870 | 1000 |
Lunghezza dell'intervallo | mm | 240 | 240 | 240 |
Distanza tra i centri | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Lunghezza massima di rotazione | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Scavo a fusione | mm | Φ82 | Φ82 | Φ82 |
Conico di fusione | - | Φ90, 1:20 | Φ90, 1:20 | Φ90, 1:20 |
Naso a fusione | - | ISO 702/II n.8 | ISO 702/II n.8 | ISO 702/II n.8 |

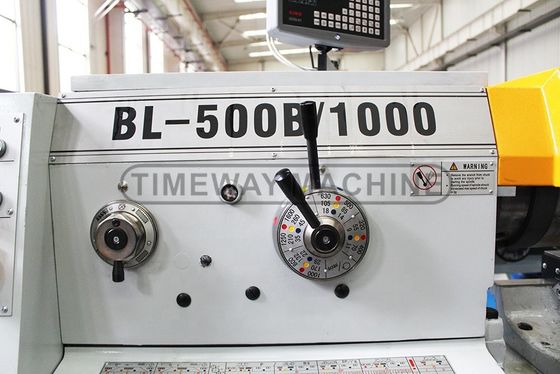

Intervallo di velocità del mandrino (passi) | rpm | 9-1600 (24) | 9-1600 (24) | 8-1400 (24) |
Viaggio della diapositiva superiore | mm | 145 | 145 | 145 |
Viaggio a scivolo croce | mm | 320 | 310 | 320 |
Dimensione della sezione utensile | mm | 25x25 | 25x25 | 25x25 |
Velocità di alimentazione rapida dell'asse X | m/min | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 |
Velocità di alimentazione rapida dell'asse Z | m/min | 50 Hz: 4.560 Hz: 5.4 | 50 Hz: 4.560 Hz: 5.4 | 50 Hz: 4.560 Hz: 5.4 |
Intervallo di alimentazione dell'asse X | mm/r | 0.012-2.73 (93) | 0.012-2.73 (93) | 0.012-2.73 (93) |
Intervallo di alimentazione dell'asse Z | mm/r | 0.028-6.43 (93) | 0.028-6.43 (93) | 0.028-6.43 (93) |
Varietà di fili metrici (varietà) | mm | 0.5-224 (48) | 0.5-224 (48) | 0.5-224 (48) |
Diametro di filettatura (varietà) | TPI | 72-1/8 (46) | 72-1/8 (46) | 72-1/8 (46) |
Gamma di fili di modulo (varietà) | MP | 0.5-112 (42) | 0.5-112 (42) | 0.5-112 (42) |
Diametro dei fili (varietà) | DP | 56-1/4 (45) | 56-1/4 (45) | 56-1/4 (45) |
Diametro della piuma della coda | mm | Φ75 | Φ75 | Φ90 |

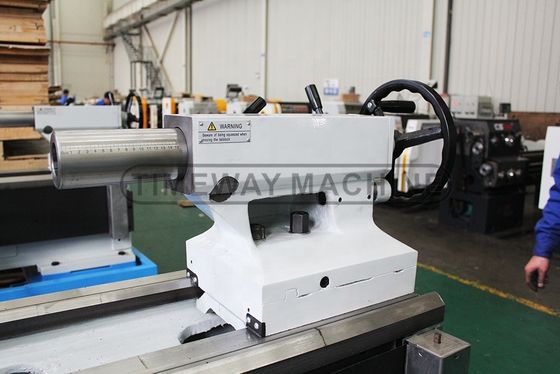

Viaggi di piume di coda | mm | 150 | 150 | 150 |
Penna conica della coda | - | MT5 | MT5 | MT5 |
Potenza del motore principale | kW | 7.5 | 7.5 | 7.5 |
Potenza del motore ad alimentazione rapida | kW | 0.3 | 0.3 | 0.3 |
Potenza del motore della pompa di raffreddamento | kW | 0.12 | 0.12 | 0.12 |
Lunghezza della macchina | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Larghezza della macchina | mm | 975 | 975 | 1340 |
Altezza della macchina | mm | 1230 | 1270 | 1430 |
Peso della macchina | kg | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 330/3700 |
3 manicotti | Centro di vita |
4 mascelle | Fabbricazione a base di materie plastiche |
Placca di faccia | Scalatore di foratura |
Centro morto. | Tenitore di utensili per cambio rapido |
Quadrante di inseguimento del filo | lettura digitale 2/3 asse |
Protezione da spruzzo | Copertura Chuck |
Pistola a olio | Copertura della viti a guida |
Lampada di lavoro | Copertura del palo utensile |
Sistema di raffreddamento | Targa di guida |
Riposo costante | |
Seguire il riposo | |
Cambiare marcia | |
Manica riducente | |
Freno a piedi | |
per la fabbricazione di apparecchi per il trasporto di merci | |
Casella degli attrezzi e attrezzi | |
Manuale operativo |
Dettagli della macchina

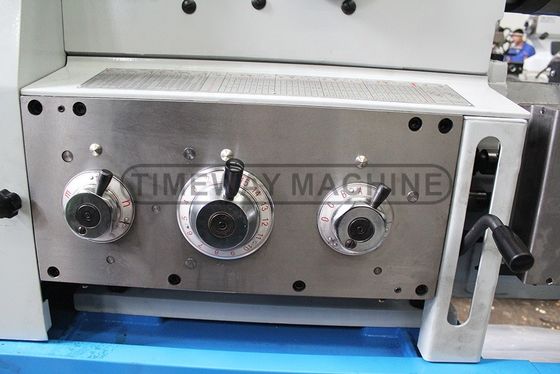

Il tornio a letto a vuoto di serie è adatto a tutti i tipi di lavoro di tornitura, come il tornitura interno ed esterno, il tornitura conica, e altri pezzi rotanti di tornitura, il tornitura a faccia,anche girare tutti i tipi di filo comune: Inch, Metric, Module e D.P; eseguire perforazione, riaming, tapping e sollevamento di scanalature.
- E' un'altra cosa.
>> Tritolo a 3 mascelle standard, fissaggio rapido del pezzo;
- E' un'altra cosa.
>> Il letto con le costole è fatto di ghisa di alta qualità;
>> I binari di guida sono induriti e macinati, e la durezza fino a HRC52;
- E' un'altra cosa.

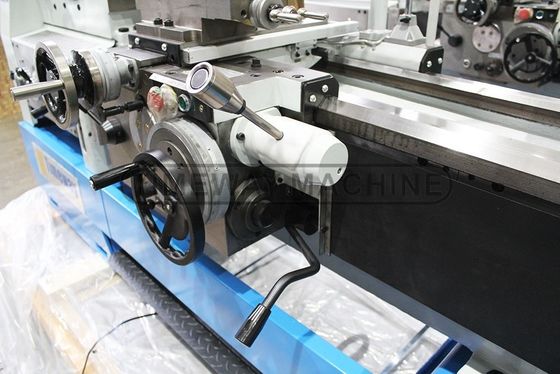

>> alimentazione automatica e alimentazione rapida sull'asse X/Z da una maniglia.

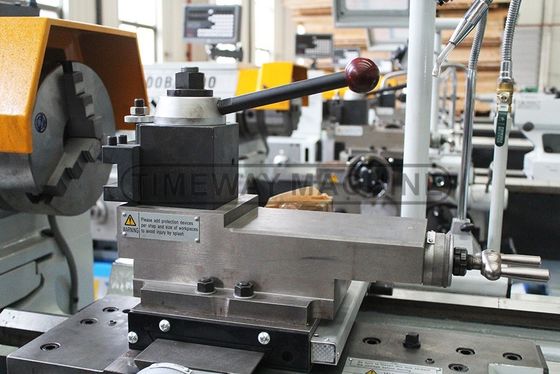

>> tipo USA, tipo EUROPE,Tipo italianoun posto di cambio rapido degli utensili a scelta;
- E' un'altra cosa.
>> Il riposo costante e il riposo successivo sono di serie per il tornio a letto piatto.
>> La staffa manuale può bloccarsi e allentare rapidamente.
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete(solo per il tornio CNC orizzontale):
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
