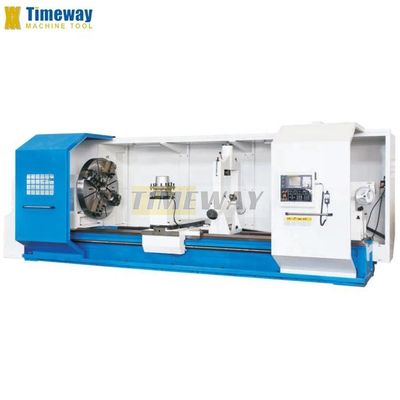

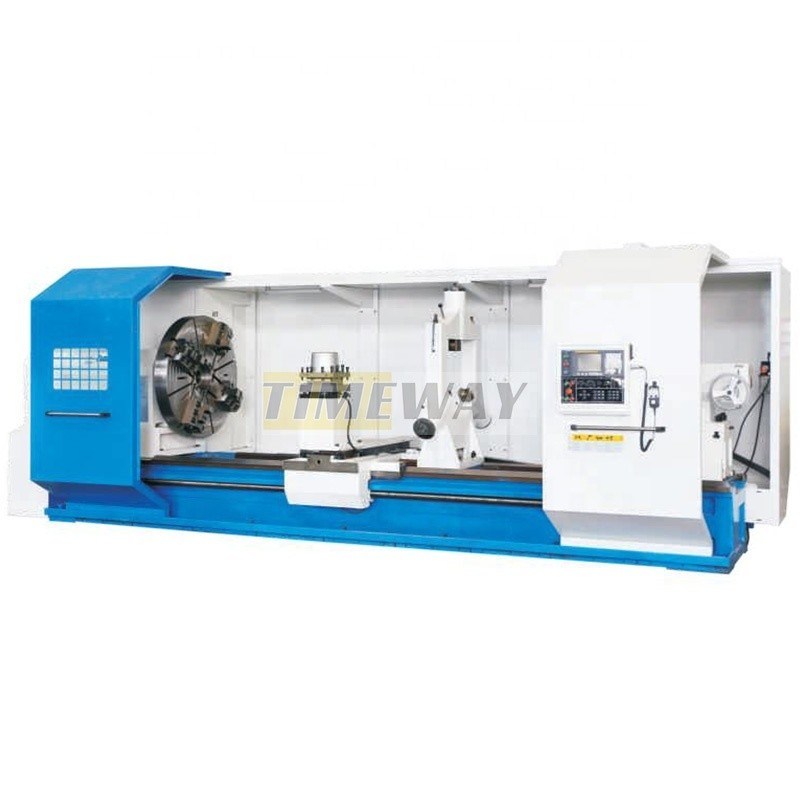

S Opzione migliore per il tornio orizzontale CNC 1250 mm Max. Lunghezza del pezzo di lavoro
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | AK-1250C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $70,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 1250 mm |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Larghezza del letto (mm): | 50 mm | Potenza del motore a fusione ((kW): | 30 CHILOWATT |
| Numero di spine: | Non sposato | Numero di assi: | 3 |
| Viaggio (asse X): | 3000 millimetri | Viaggio (asse Z): | 6000 millimetri |
| Accuratezza di posizionamento (mm): | ± 0,001 mm | Ripetibilità (X/Y/Z) (mm): | ± 0,001 mm |
| Dimensione ((L*W*H): | 6520x2665x2680 mm | Voltaggio: | 220/380V |
| Sistema di controllo CNC: | FANUC/SIEMENS/GSK | Stazioni di postazione degli attrezzi: | 4 |
| Peso (kg): | 13500 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta precisione | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Tipo di macchina: | Torno orizzontale CNC pesante | CNC o no: | Cnc |
| Parola chiave: | Torno CNC orizzontale | Modello: | AK-1250C |
| Oscillazione massima sopra il letto: | 1250 mm | Distanza fra i centri: | 3000 millimetri |
| Capacità di carico: | 10000 kg | Foro di fuso: | 130 mm |
| Dimensione del palo utensile: | 350*350 mm | Potenza del motore principale: | 30 CHILOWATT |
| Condizione: | Nuovo | Localizzazione dello showroom: | Canada, Arabia Saudita, Indonesia, Pakistan, Russia, Thailandia, Marocco, Corea del Sud, Colombia, R |
| Tipo di commercializzazione: | Nuovo prodotto 2020 | Industria applicabile: | Servizi di riparazione di macchine, fabbriche, altri |
| Componenti fondamentali: | Cuscinetto, Altro | Max. Lunghezza girata (mm): | 2800 |
| Velocità massima del mandrino (rpm): | 1 giri al minuto | Scavo a fusione (mm): | 130 mm |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
*Questo letto di tornio di serie è la struttura a forma di scatola di tipo a un pezzo, adotta ferro fuso di alto standard (HT300) una colata di stampaggio, dopo il secondo trattamento di invecchiamento,ha la caratteristica di prestazioni stabili■ larghezza del percorso di guida (970 mm), buona rigidità, capacità anti-vibrazione; apertura del fusibile 130 mm, forte rigidità della testa, adattabile al taglio pesante.
*Cambio automatico di cambio controllato dal codice M, variazione di velocità senza passaggio all'interno del cambio controllata dal codice S, ottenendo velocità senza passaggio e taglio lineare costante (facoltativo:velocità del mandrino modificata manualmente, può essere di 21 velocità).
*La direzione X e la direzione Z utilizzano la vite a sfera di grado di rettifica di precisione, garantendo un'elevata precisione di lavorazione, precisione di posizionamento e precisione di riposizionamento.
*Alimentazione longitudinale (Z): per 1000-5000 mm, il servomotore CA installato sul lato sinistro della scatola di alimentazione azionerà la vite a sfera tramite un riduttore planetario ad alta precisione per più di 6000 mm,è la struttura del rack e del pinion.
*Equipaggiati con una torretta elettrica verticale a 4 stazioni, ma anche secondo le esigenze dei loro clienti possono essere scelte una torretta elettrica orizzontale a 6 stazioni e una torretta elettrica orizzontale a 8 posizioni.
*La struttura del tailstock è forte, che può eseguire tagli pesanti, può anche essere scelto tailstock elettrico per ottenere un movimento automatico rapido e migliorare l'efficienza.
*Il motore a fusione adotta un servomotore α o un motore principale a frequenza variabile a corrente alternata ad alta potenza da 30 kW con convertitore di frequenza, l'output è grande e la gamma di velocità variabile è ampia.Equipaggiato con F1250mm standard manuale a quattro mascelle.
*Equipaggiato con pulsante di sicurezza di arresto di emergenza, quando il tornio ha improvvisamente incontrato un improvviso calo di corrente o altri guasti, a causa della speciale progettazione del circuito di controllo,può essere di auto-protezione per garantire che la macchina del tornio e la sicurezza del personale.
*Prima della consegna tutti i torni devono essere testati con il rilevatore laser britannico RENISHAW per il rilevamento e la compensazione della precisione dinamica,quindi il tornio ha un'alta precisione di posizionamento e ripetizione precisione di posizionamento.
*Il sistema CNC utilizza i più noti sistemi di controllo internazionali FANUC o SIEMENS (disponibili anche con altri sistemi in base alle esigenze dell'utente).I programmi e i parametri possono essere trasferiti tramite l'interfaccia USB. L'asse X e l'asse Z sono controllati contemporaneamente, ha una linea retta, interpolazione di arco e filo e una varietà di altre funzioni di ciclo fisso e di altre funzioni, la risoluzione minima è di 0,001 mm.
*Cambio automatico di cambio controllato dal codice M, variazione di velocità senza passaggio all'interno del cambio controllata dal codice S, ottenendo velocità senza passaggio e taglio lineare costante (facoltativo:velocità del mandrino modificata manualmente, può essere di 21 velocità).
*La direzione X e la direzione Z utilizzano la vite a sfera di grado di rettifica di precisione, garantendo un'elevata precisione di lavorazione, precisione di posizionamento e precisione di riposizionamento.
*Alimentazione longitudinale (Z): per 1000-5000 mm, il servomotore CA installato sul lato sinistro della scatola di alimentazione azionerà la vite a sfera tramite un riduttore planetario ad alta precisione per più di 6000 mm,è la struttura del rack e del pinion.
*Equipaggiati con una torretta elettrica verticale a 4 stazioni, ma anche secondo le esigenze dei loro clienti possono essere scelte una torretta elettrica orizzontale a 6 stazioni e una torretta elettrica orizzontale a 8 posizioni.
*La struttura del tailstock è forte, che può eseguire tagli pesanti, può anche essere scelto tailstock elettrico per ottenere un movimento automatico rapido e migliorare l'efficienza.
*Il motore a fusione adotta un servomotore α o un motore principale a frequenza variabile a corrente alternata ad alta potenza da 30 kW con convertitore di frequenza, l'output è grande e la gamma di velocità variabile è ampia.Equipaggiato con F1250mm standard manuale a quattro mascelle.
*Equipaggiato con pulsante di sicurezza di arresto di emergenza, quando il tornio ha improvvisamente incontrato un improvviso calo di corrente o altri guasti, a causa della speciale progettazione del circuito di controllo,può essere di auto-protezione per garantire che la macchina del tornio e la sicurezza del personale.
*Prima della consegna tutti i torni devono essere testati con il rilevatore laser britannico RENISHAW per il rilevamento e la compensazione della precisione dinamica,quindi il tornio ha un'alta precisione di posizionamento e ripetizione precisione di posizionamento.
*Il sistema CNC utilizza i più noti sistemi di controllo internazionali FANUC o SIEMENS (disponibili anche con altri sistemi in base alle esigenze dell'utente).I programmi e i parametri possono essere trasferiti tramite l'interfaccia USB. L'asse X e l'asse Z sono controllati contemporaneamente, ha una linea retta, interpolazione di arco e filo e una varietà di altre funzioni di ciclo fisso e di altre funzioni, la risoluzione minima è di 0,001 mm.
Specificità | Unità | AK-1250C | AK-1400C | AK-1600C | ||
Max, girati sul letto. | mm | 1250 | 1400 | 1600 | ||
Max... sventola sul cross slide. | mm | 880 | 1010 | 1210 | ||
Distanza tra i centri | mm | 3000/4000/5000/6000/8000/10000/12000/- | ||||
Lunghezza massima di rotazione | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||
Larghezza del letto | mm | 970 | 970 | 970 | ||
Capacità di carico | kg | 10000 (opzionale: 12000) | 10000 (opzionale: 12000) | 10000 (opzionale: 12000) | ||
Naso a fusione | - | A2-15 | A2-15 | A2-15 | ||
Scavo a fusione | mm | 130 | 130 | 130 | ||
Conico di fusione | - | Metrica 140 | Metrica 140 | Metrica 140 | ||
Dimensione del tubo (4-maxi) | - | 1250 | 1250 | 1250 | ||
Velocità del mandrino (Hydraulic 4steps, stepless) | rpm | 5-320 | 5-320 | 5-320 | ||
Max. forza di taglio | N | 29400 | 29400 | 29400 | ||
Asse X/Z min. unità di alimentazione | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
Velocità di alimentazione rapida per asse X/Z | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
Viaggio incrociato (X) | mm | 700 | 700 | 700 | ||
Tipo di palo utensile | - | V4 | V4 | V4 | ||
Dimensione del palo utensile | mm | 350x350 | 350x350 | 350x350 | ||
Dimensione della sezione utensile | mm | 40x40 | 40x40 | 40x40 | ||
Diametro della piuma della coda | mm | 220 | 220 | 220 | ||
Viaggi di piume di coda | mm | 300 | 300 | 300 | ||
Penna conica della coda | - | MT2 attività di investimento | MT2 attività di investimento | MT2 attività di investimento | ||
Precisione di lavoro | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Roverezza della superficie | - Sì. | Ra1.6 | Ra1.6 | Ra1.6 | ||
Potenza del motore principale | kW | 30 | 30 | 30 | ||
Peso della macchina | kg | 13500/16500/18000/20000/22500/25000/28000/- | ||||
Lunghezza della macchina | mm | 6520/7520/8520/9520/11520/13520/15520/- | ||||
Larghezza della macchina | mm | 2665 | 2665 | 2665 | ||
Altezza della macchina | mm | 2680 | 2680 | 2680 | ||
·sistema CNC FANUC/GSK/SIEMENS, ·4 mandriole, ·un'impostazione di 4 stazioni per utensili elettrici, ·lampada da lavoro, ·sistema di raffreddamento, ·Impulso manuale(MPG), ·Centri morti, ·Pistola a olio, ·lampada pilota, ·pompa di lubrificazione automatica, ·con una lunghezza massima superiore a 20 mm ·Strumenti e scatola degli strumenti, ·Cuneo di livellamento& bulloni, ·Manuale di funzionamento (inglese). | ·con una lunghezza di 6 mm o più, ma non superiore a 15 mm, ·Riposo costante, ·Segui il riposo. ·Guardia semi-chiusa, ·Centri in diretta, ·aria condizionata, ·Trasportatore di chip. |
Perché scegliere noi
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
Vuoi conoscere maggiori dettagli su questo prodotto
