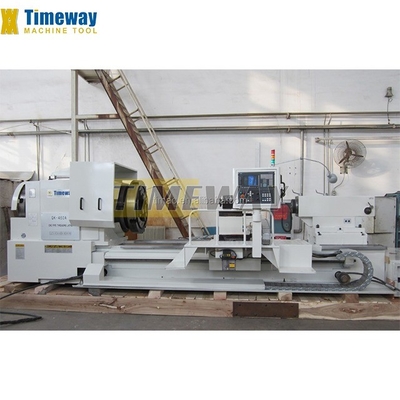

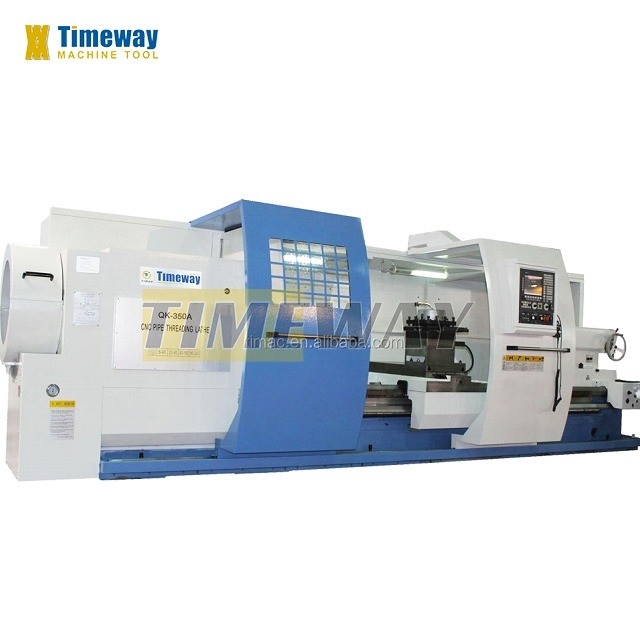

Macchina di tornitura a fili orizzontali per tubi CNC ad uso pesante di diametro massimo del tubo 340 mm
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | QK-350A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $8,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 50 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 5000 millimetri |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Larghezza del letto (mm): | 755 millimetri | Potenza del motore a fusione ((kW): | 18.5 |
| Numero di spine: | Due gemelli | Numero di assi: | 3 |
| Viaggio (asse X): | 1100 mm | Viaggio (asse Z): | 730 mm |
| Accuratezza di posizionamento (mm): | 0,02 millimetri | Ripetibilità (X/Y/Z) (mm): | 0.01 |
| Dimensione ((L*W*H): | 6300x2520x2120 mm | Voltaggio: | su richiesta |
| Sistema di controllo CNC: | FANUC | Stazioni di postazione degli attrezzi: | Nessuna |
| Peso (kg): | 11000 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Automazione | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Tipo di macchina: | Macchine per la tornitura a fili di tubi CNC | Colore: | Opzione personalizzata |

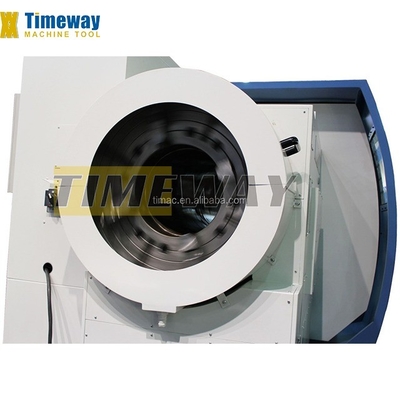

| Diametro massimo del tubo: | 340 mm | Foro di fuso: | 355mm |
| Larghezza del letto: | 755 mm | Peso massimo del pezzo da lavorare: | 5000 kg |
| Velocità dello spinello: | 5-320 giri al minuto ((4 turni, senza passo) | Max. Swing Diameter: | 1100 mm |
| Peso: | 11000Kg | Potenza (w): | 18.5KW |
| Condizione: | Nuovo | Industria applicabile: | Impianto di produzione |
| Localizzazione dello showroom: | Turchia, Brasile, Indonesia, Russia, Romania, Sudafrica | Tipo di commercializzazione: | Prodotto ordinario |
| Componenti fondamentali: | Altri cuscinetti, motori, ingranaggi, motori | Velocità massima del mandrino (rpm): | 320 giri/h |
| Scavo a fusione (mm): | m'm 355 | Max. Lunghezza girata (mm): | 4800 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Applicazione:
Noi, Timeway Machine vendevamo torni CNC a filo cavo da 6", 8", 10", 14", 18" progettati per eseguire tutte le dimensioni dei fili utilizzati nell'industria petrolifera e del gas; altezza centrale 385mm, 500mm, 550mm,650 mm■ Distanza tra i centri da 750 mm a 5000 mm; rotolo a 3 mascelle autocentrante o rotolo indipendente a 4 mascelle su entrambi i lati della scatola dei marciapiedi.
Caratteristiche:
1Il tornio è stato sviluppato principalmente per la tornitura di fili di tubi di giacimento petrolifero.
2. È adatto per la tornitura di vari tipi di fili di tubi, ed è anche può essere utilizzato come universale tornio CNC.
3La macchina è un semplice tornio CNC che utilizza un sistema di controllo a ciclo medio chiuso, che appartiene al popolare tornio a filo per tubi CNC.
4. Può tagliare molte parti complesse come l'albero, la manica e il piatto, le superfici cilindriche interne ed esterne, le superfici concali, gli holow, il piano finale, il boschetto, il chamfer, il filo a vite, e così via.
5È adatto per la produzione di lotti ripetuti e medi.
Noi, Timeway Machine vendevamo torni CNC a filo cavo da 6", 8", 10", 14", 18" progettati per eseguire tutte le dimensioni dei fili utilizzati nell'industria petrolifera e del gas; altezza centrale 385mm, 500mm, 550mm,650 mm■ Distanza tra i centri da 750 mm a 5000 mm; rotolo a 3 mascelle autocentrante o rotolo indipendente a 4 mascelle su entrambi i lati della scatola dei marciapiedi.
Caratteristiche:
1Il tornio è stato sviluppato principalmente per la tornitura di fili di tubi di giacimento petrolifero.
2. È adatto per la tornitura di vari tipi di fili di tubi, ed è anche può essere utilizzato come universale tornio CNC.
3La macchina è un semplice tornio CNC che utilizza un sistema di controllo a ciclo medio chiuso, che appartiene al popolare tornio a filo per tubi CNC.
4. Può tagliare molte parti complesse come l'albero, la manica e il piatto, le superfici cilindriche interne ed esterne, le superfici concali, gli holow, il piano finale, il boschetto, il chamfer, il filo a vite, e così via.
5È adatto per la produzione di lotti ripetuti e medi.
Specificità | Unità | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A | |||||
Capacità | Altezza centrale | 385 | 500 | 550 | 650 | ||||||
Sballato sul letto. | mm | 770 | 1000 | 1100 | 1250 | ||||||
Passare la carrozza | mm | 480 | 630 | 730 | 900 | ||||||
Diametro esterno dei tubi | mm | 120 | 190 | 70-260 | 114-340 | 300-460 | |||||
(scatto manuale) | |||||||||||
Lunghezza massima del pezzo da lavorare | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||||||
Lunghezza massima di rotazione | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||||||
Distanze della guida | mm | 550 | 755 | 1100 | |||||||
Fusoliera | Fabbricazione a partire da prodotti della voce 8523 | mm | 130 | 200 | 275 | 355 | 465 | ||||
Naso a fusione | C11 | A2-15 | A2-28 | ||||||||
Fabbricazione | Passo di velocità del mandrino (motore asynchrono a tre fasi) | Manuale 3 passi, automatico 6 passi 16 velocità | Manuale 2 passi, automatico 4 passi 8 velocità | --- | --- | --- | |||||
Passo della velocità del mandrino (motore a frequenza variabile) | --- | --- | Passaggio automatico 4 marce, cambio di velocità senza passaggio. | ||||||||
Intervallo di velocità del mandrino ((Motore asynchrono trifase) | 25-800 | 90-450 | --- | --- | --- | ||||||
Intervallo di velocità del mandrino (motore a frequenza variabile) | --- | --- | 6-400 | 5-320 | 5-200 | ||||||
Potenza del motore principale (motore asynchrono trifase) | kW | 11 | --- | --- | --- | ||||||
Potenza del motore principale | 18.5 | 28/38 | |||||||||
(motore a frequenza variabile) | |||||||||||
Tipo di rottame (rottame manuale) | Manuale 3 mascella 380 | Manuale 3 mascella 500 | Manuale 4 mascella 630 | Manuale 4 mascella 800 | Manuale 4 mascella 630 | ||||||
Mangimi | Incremento minimo di alimentazione dell'asse X/Z | mm | 0.001/0.001 | ||||||||
Velocità rapide dell'asse X/Z | mm/min | 3000/6000 | |||||||||
Max.travel dell'asse x | mm | 390 | 630 | 800 | |||||||

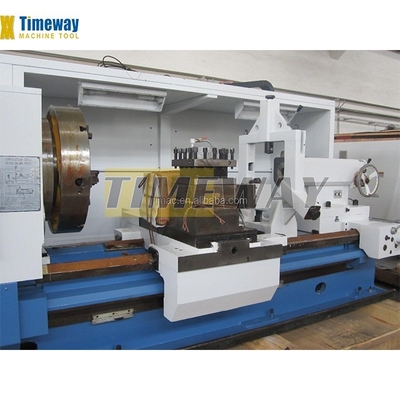

Trasporto | Posizione di lavoro del palo utensile | Verticale 4-posizione240 | Verticale 4-posizione300 | ||||||||
Tempo di indicizzazione | s | 2.5 | 4 | ||||||||
Indicizzazione della ripetibilità | mm | 0.008 | 0.01 | ||||||||
Sezione del bastone degli utensili | mm | 32 | 40 | ||||||||
Fabbricazione | Diametro della piuma della coda | mm | 100 | 160 | |||||||
Viaggio della piuma di coda | mm | 250 | 300 | ||||||||
Foratura conipera di piuma di coda | Morse 5 | Morse 6 | |||||||||
Sistema CNC | Alternative | FANUC 0i TD; SIEMENS 840 DSL; FAGOR 8055TC | |||||||||
Configurazione standard: | Configurazione opzionale: |
· Sistema CNC FANUC · 4 stazioni verticali per utensili elettrici · Strumento elettrico · Fornitore manuale a 4 mascelle · Sistema di lubrificazione centrale · Luce di lavoro · Sistema di raffreddamento · Copertura semicercata · Cabina elettrica con aria condizionata · Scatola degli attrezzi e attrezzi · Manuale di programmazione · Manuale dell'operatore | · Sistema CNC SIEMENS/FAGOR · Forno idraulico · Stagno idraulico o manuale · Sesta e otto stazioni · Fornitore a tre mascelle idraulico o pneumatico · Centro in diretta · accessori speciali |
Perché scegliere noi
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
