2022 Anno CNC Tube Threading Lathe Machine con 5050 kg di peso
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $100,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto standard |
| Capacità di alimentazione: | 500 set/set all'anno |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 3000 |
|---|---|---|---|
| Struttura: | Tornio inclinato del letto | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 550 | Larghezza del letto (mm): | 550 mm |
| Potenza del motore a fusione ((kW): | 7.5 | Numero di spine: | Due gemelli |
| Numero di assi: | 2 | Viaggio (asse X): | 2750 millimetri |
| Viaggio (asse Z): | 320 millimetri | Dimensione ((L*W*H): | 5157x1360x1555 mm |
| Voltaggio: | 380V 50Hz | Sistema di controllo CNC: | SIEMENS |
| Stazioni di postazione degli attrezzi: | 12 | Peso (kg): | 5050 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Automazione |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Max. Workpiece Length: | 3000 mm |
| Diametro del tubo di chiusura: | 50-193 mm | Diametro di foro del fuso: | 200 mm |
| Gamma di velocità di rotazione del mandrino: | 30-300 giri al minuto (senza passo) | Larghezza del letto: | 550 mm |
| Chuck: | Manuale 3 mandriolo chuck ((standard) | Sistema CNC: | FANUC 0i-mate TD |
| Max. Swing Diameter: | 630 mm | Peso: | 5050 kg |
| Potenza: | 7.5/11kw ((motore principale) | Condizione: | Nuovo |
| Industria applicabile: | Negozi di materiali da costruzione, negozi di riparazione di macchinari, impianti di produzione, ope | Localizzazione dello showroom: | Stati Uniti, Italia, Francia, Arabia Saudita, Pakistan, Argentina, Sudafrica, Australia |
| Tipo di commercializzazione: | Nuovo prodotto 2020 | Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio |
| Max. Lunghezza girata (mm): | 3000 | Anno: | 2022 |
| Velocità massima del mandrino (rpm): | 300 r.p.m | Scavo a fusione (mm): | 200 |
| Port: | Porto della Cina | ||
Descrizione di prodotto

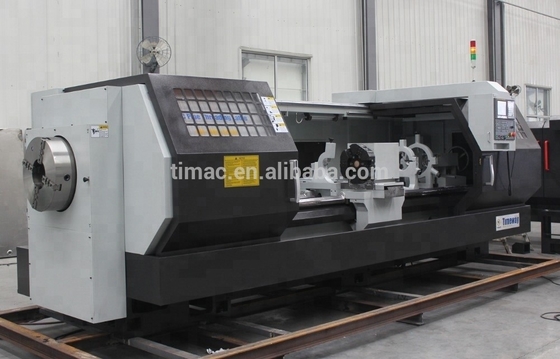

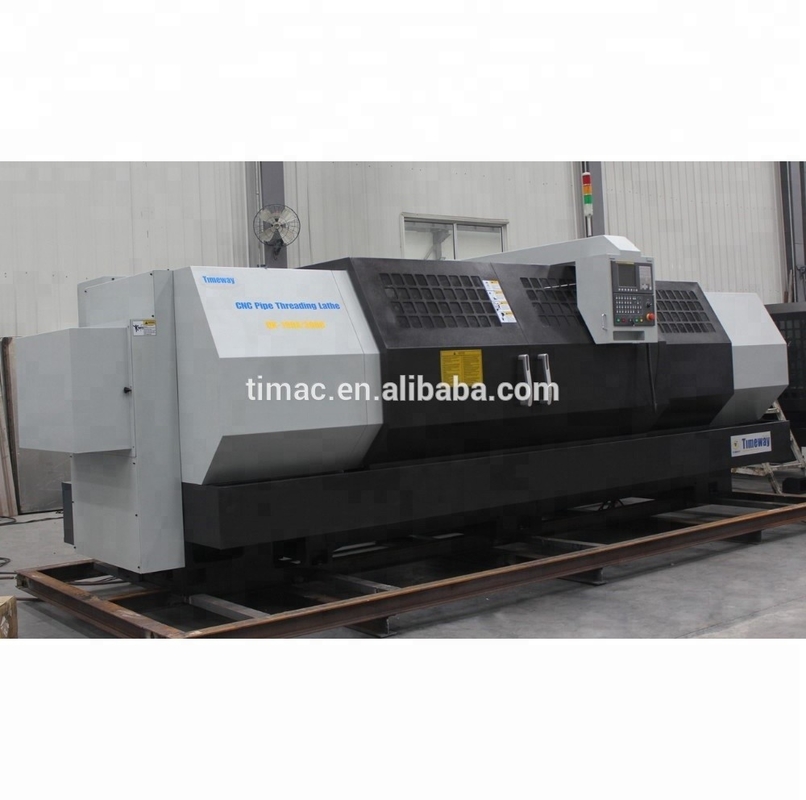

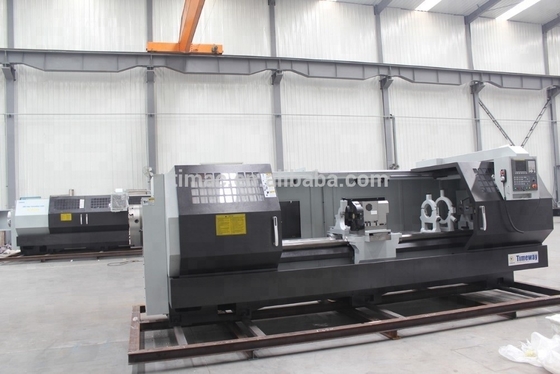

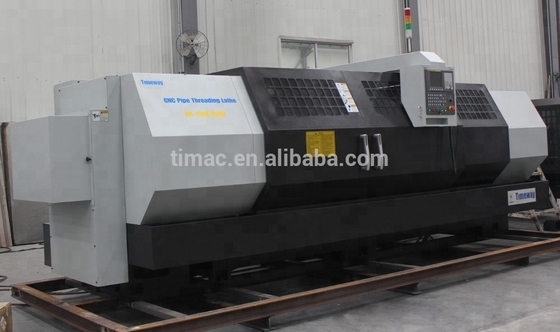

Torni di filettatura per tubi CNC
QK-190A QK-360A QK-510A
Caratteristiche:
- La macchina è stata sviluppata per la tornitura di filettatura di tubi di olio e adatta a tutti i tipi di tornitura di filettatura di tubi.
- Si tratta di un sistema di controllo a circuito chiuso CNC per il tornitore di filettatura di tubi, può anche essere utilizzato come un normale tornitore CNC.
- È adatto per la lavorazione di forme complesse dell'albero, del set, delle parti del piatto, come il giramento della faccia cilindrica interna ed esterna, della faccia del cono interno ed esterno, della superficie dell'arco circolare, della faccia terminale,taglio e angolazione, filati di tornitura ecc.
- SIn particolare, la capacità di adattamento e l'elevata efficienza di lavorazione, il basso tasso di rottami, la buona consistenza del prodotto finito, possono ridurre i requisiti dilavoratori qualificati.
- La ruota elettronica sul pannello di comando per il funzionamento manuale garantisce un'installazione facile e rapida di nuovi pezzi e utensili.
- Azionamenti ad alta coppia e viti a sfera precaricate su tutti gli assi.
- Compreso il sistema di raffreddamento ad alte prestazioni, l'unità di lubrificazione centrale e il trasportatore a chip a catena.
- In base alle esigenze del cliente, forniamo un mandrino a 4 mascelle autocentrante e un post-utensile orizzontale a 6 stazioni, ma l'attrezzatura standard è un mandrino a 3 mascelle e un post-utensile verticale a 4 stazioni.
•Servo-motore Spindle a trazione diretta •Carico con postazione utensile a 6 stazioni •Caccia manuale e riposo fisso
Parametri tecnici:
| Specificità | Unità | QK-190A | QK-360A | QK-510A |
| Max, sventola sul letto. | mm | Φ630 | Φ1000 | Φ1200 |
| Max, sposta la carrozza. | mm | Φ340 | Φ610 | Φ710 |
| Distanza tra due centri | mm | 3000 | 3000 | 3000 |
| Larghezza del letto | mm | 550 | 755 | 755 |
| Tipo di guida | - | Tipo V doppio (a richiesta del cliente) | ||
| Diametro del foro interno dello spinello | mm | Φ200 | Φ390 | Φ520 |
| Mass. diametro del tubo serrato | mm | Φ50-193 | Φ190-380 | Φ330-510 |
| Tipo Chuck | mm | Manuale 3 mascella | Manuale 4 mascella | Manuale 4 mascella |
| Passi di velocità del mandrino | passo | 2 | 3 | 3 |
| Intervallo di velocità del mandrino | rp.m. | 30- 300 (senza passo) | 10 - 200 (senza passo) | 10 - 200 (senza passo) |
| Incremento di alimentazione e intervallo di passo | mm | 0.001-40 | 0.001-40 | 0.001-40 |
| Viaggio massimo dell'asse X/Z | mm | X:320/520; Z:2750 | X:500" Z:2750 | X:500" Z:2750 |
| Velocità rapida dell'asse X/Z | mm/min | 4000 | 4000 | 4000 |
| Potenza del servomotore di alimentazione dell'asse X/Z | Kw/N.m | X: 1,5/10; Z: 2,3/15 | X: 2.3/15; Z: 4.7/30 | X: 2.3/15; Z: 4.7/30 |
| Numero di attrezzi | - | 4 Elettro | 4 Elettro | 4 Elettro |
| Sezione utensili (H × W) | mm | 32×32 | 40×40 | 40×40 |
| Diametro della manica della coda | mm | Φ100 | Φ140 | Φ140 |
| Viaggio della manica della coda | mm | 205 | 300 | 300 |
| Toner della manica della coda | - | MT5 | MT2 attività di investimento | MT2 attività di investimento |
| Potenza del motore principale (inverter) | kW | 7.5/11 | 22 | 37 |
| Pompa del liquido di raffreddamento | kW | 0.125 | 0.15 | 0.15 |
| Sistema CNC | - | FANUC 0i-mate TD controller | ||
| Dimensioni complessive (L×W×H) | mm | 5157 × 1360 × 1555 | 5157×2200×1520 | 6100 × 2200 × 1750 |
| Peso della macchina | kg | 5050 | 12000 | 15000 |
Nota:Il mandrino manuale a 4 mascelle è opzionale, l'attrezzatura di serie è il mandrino a 3 mascelle autocentrante; può essere disponibile una gamma di velocità a mandrino (servomotore) da 30 a 500 giri al minuto (senza passo).
Accessori standard:
| |
Accessori opzionali:
| |
Precisione di lavoro effettiva:
•Tornare finemente il filo esterno del tubo conico ((Taper: 1:16, passo del filo: 3.175), soddisfare l'errore accumulato di passo a 0,035/25,4 mm. Con precisione speciale strumento di misura per filo.può elaborare i pezzi di alta qualità che il cliente ha bisogno attraverso la nostra vera lavorazione e misurazione ripetutamente.
Il modo di mantenere l'alta precisione di lavorazione del pezzo di lavoro:
Per migliorare la precisione della macchina utensile complessiva, abbiamo progettato una nuova guida sull'asse Z che doppia guida di tipo V mantenere una migliore precisione di lavorazione..
Unità elettronica e interferometro laser RENISHAW:
•Il famoso interferometro laser Renishaw non solo può misurare l'accuratezza di posizionamento dell'asse X/Z e la precisione di riposizionamento e il backlash, ma può anche compensare la compensazione del passo segmentato sull'asse X/Z.Così migliorando ancora una volta la precisione complessiva della macchina utensile e precisione di lavorazione, e la precisione del filo di lavorazione.
Imballaggio standard della macchina utensile:
Palette in ferro e cornice integrata con tubo di acciaio quadrato, attorno all'incapsulazione in compensato legnoso, impermeabile sulla parte superiore dell'imballaggio.
