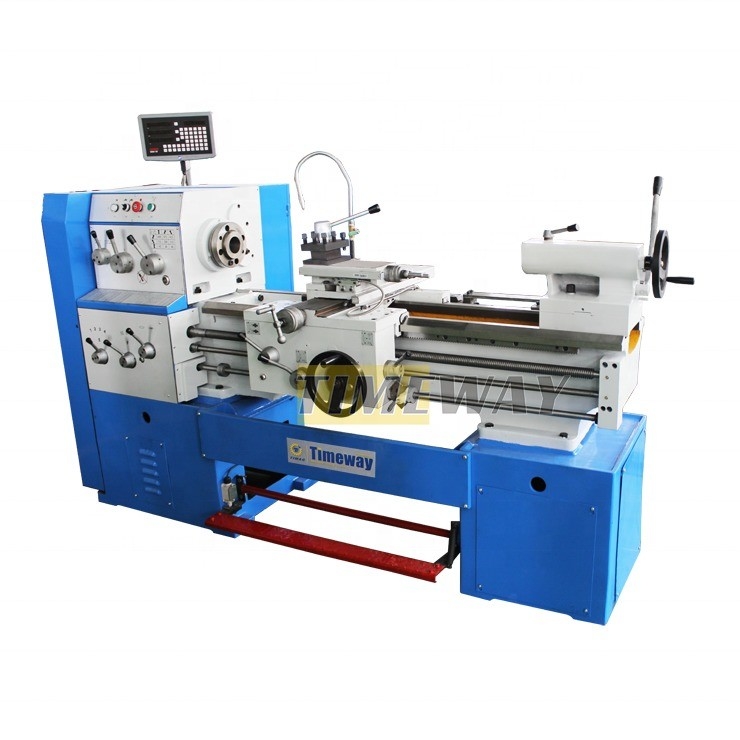

>> Disponibile una lettura digitale (DRO) a 2/3 assi.
La guardia Chuck è disponibile.
 |

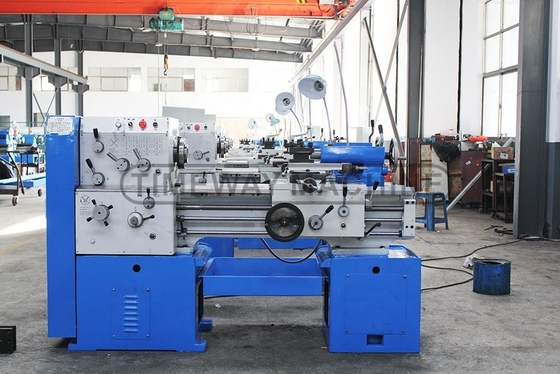

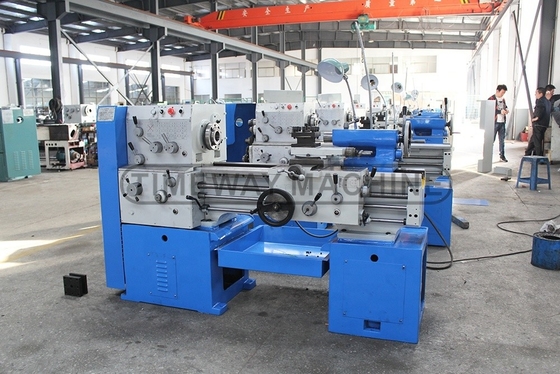

16 1600 giri al minuto Torno metallico ad alta precisione Mini Torno utensile con 1500 kg di peso
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMEWAY |
| Numero di modello: | FL-400F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $9,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 500 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 1000 | Distanza di velocità del mandrino (rpm): | 16 - 1600 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Di bassa potenza | Larghezza del letto (mm): | 360 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 4 |
| Voltaggio: | 220V/380V/400V/415V/440V | Dimensione ((L*W*H): | 2450x1150x1750 mm |
| Peso (kg): | 1500 kg | Garanzia: | 1 anno |
| Punti chiave di vendita: | Risparmio energetico | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Normalmente |
| Classificazione automatica: | Manuale | Stile macchina: | Macchina del tornio di tornitura |
| Potenza (w): | 4 kW | Max. Swing Diameter: | 400 mm |
| Max. Swing Over Gap: | 560 mm | Larghezza del letto: | 360mm |
| Sezione del bastone degli utensili: | 25X25MM | Altezza centrale: | 200 mm |
| Colore della macchina: | Opzionale | Condizione: | Nuovo |
| Scavo a fusione (mm): | 52 | Industria applicabile: | Alberghi, negozi di abbigliamento, negozi di materiali da costruzione, negozi di riparazione di macc |
| Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Germania, Messico, Spagna, Sudafrica, Australia | Componenti fondamentali: | Cuscinetto, pompa, ingranaggio, motore |
| Max. Lunghezza girata (mm): | 850 millimetri | Anno: | 2021 |
| Port: | Porti della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
3 manicotti | Centro di vita |
4 mascelle | Fabbricazione a base di materie plastiche |
Placca di faccia | Scalatore di foratura |
Centri morti | Tenitore di utensili per cambio rapido |
Quadrante di inseguimento del filo | lettura digitale 2/3 asse |
Protezione da spruzzo | Copertura Chuck |
Pistola a olio | Copertura della viti a guida |
Lampada di lavoro | Copertura del palo utensile |
Sistema di raffreddamento | Targa di guida |
Riposo costante | |
Seguire il riposo | |
Cambiare marcia | |
Manica riducente | |
Freno a piedi | |
per la fabbricazione di apparecchi per il trasporto di merci | |
Casella degli attrezzi e attrezzi | |
Manuale operativo |
Specificità | Unità | FL-360F | FL-400F | FL-500F | FL-600F | |||
Max, girati sul letto. | mm | 360 | 400 | 500 | 600 | |||
Max. girare sul cross slide. | mm | 190 | 230 | 330 | 430 | |||
Max. Swing in intervallo. | mm | 520 | 560 | 660 | 760 | |||
Lunghezza effettiva dell'intervallo | mm | 200 | ||||||
Distanza dal centro | mm | 750/1000/1500/2000/3000 | ||||||
Larghezza del letto | mm | 360 | ||||||
Fuoco di fusione | mm | 52 (facoltativo: 82) | ||||||
Naso a fusione | - | ISO-C6 | ||||||
Conico di fusione | - | Morse 6 | ||||||
Velocità dello spinello | rpm | 16-1600 (12 gradini) | ||||||
Intervallo dei thread metrici | mm | 0.25-7 (17 Kinds) | ||||||
L'intervallo di filettatura di pollici | TPI | 5-144 (30Kinds) | ||||||
Intervallo dei thread del modulo | M.P. | 0.25-3.5 (12 tipi) | ||||||
Diametro dei fili | D.P. | 10-288 (30 specie) | ||||||
Intervallo di alimentazione longitudinale | mm/rev | 0.0832-4.66 | ||||||
Intervallo di alimentazione incrociata | mm/rev | 0.048-2.69 | ||||||
Max. percorso dello scivolo superiore | mm | 95 | ||||||
Max. percorso del diapositivo trasversale | mm | 180 | 200 | 250 | 250 | |||
Dimensione massima dello strumento (W x H) | mm | 20 x 20 | ||||||
Diametro della manica della coda | mm | 65 | ||||||
Conicità della manica della coda | - | Morse 4 | ||||||
Viaggio a manica di coda | mm | 140 | ||||||
Motore principale | kW | 4 (facoltativo: 5.5/7.5) | ||||||
Potenza del motore della pompa di raffreddamento | kW | 0.125 | 0.125 | 0.125 | 0.125 | |||
Potenza motrice in movimento veloce | kW | 0.12 | 0.12 | 0.12 | 0.12 | |||
750 mm | kg | 1350/1750 | 1400/1800 | 1500/1900 | 1600/2000 | |||
1000 mm | kg | 1450/1850 | 1500/1900 | 1600/2200 | 1700/2100 | |||
1500 mm | kg | 1600/2000 | 1650/2050 | 1750/2150 | 1900/2300 | |||
2000 mm | kg | 1750/2150 | 1800/2200 | 1900/2300 | 2050/2450 | |||
3000 mm | kg | 1900/2300 | 1950/2350 | 2050/2450 | 2150/2550 | |||
Dimensioni dell'imballaggio ((LxWxH) | mm | 2250/2450/2950/3450/4450 x 1150 x 1750 | ||||||
4000 mm | kg | 4100/4600 | 4300/4800 | 4500/5000 | 4700/5200 | |||
Dettagli della macchina
Questo tornitore di serie è un modello famoso per le macchine di tornitura di medie dimensioni.aumentando significativamente l'area di applicazione di questo modelloPer ridurre il tempo di inattività, questo modello può anche essere dotato di lettura digitale a 2 o 3 assi.
- E' un'altra cosa.
>> Tritolo a 3 mascelle standard, fissaggio rapido del pezzo;
- E' un'altra cosa.
>> Il letto con le costole è fatto di ghisa di alta qualità;
>> I binari di guida sono induriti e macinati, e la durezza fino a HRC52;
- E' un'altra cosa.
>> alimentazione automatica e alimentazione rapida sull'asse X/Z;
>> tipo USA, tipo EUROPE,Tipo italianoun posto di cambio rapido degli utensili a scelta;
- E' un'altra cosa.
>> Il tornio meccanico frena attraverso la cintura di resistenza all'usura, per fermare rapidamente il mandrino.
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete(solo per il tornio CNC orizzontale):
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw (solo per il tornio CNC orizzontale):
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
