Centrale di tornitura di tornitori verticali a media carica Macchina CNC per impianti di produzione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | VTC630 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $25,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Verticale | Lunghezza massima del pezzo (mm): | 630 |
|---|---|---|---|
| Capacità di lavorazione: | Cargo medio | Larghezza del letto (mm): | 200 mm |
| Potenza del motore a fusione ((kW): | 22 | Numero di spine: | Non sposato |
| Numero di assi: | 2 | Viaggio (asse X): | 630 MILLIMETRI |
| Viaggio (asse Z): | 700 millimetri | Voltaggio: | 220V/380V |
| Sistema di controllo CNC: | FANUC | Stazioni di postazione degli attrezzi: | 4 |
| Peso (kg): | 6000 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Automazione | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Max. Turning Diameter: | 630 | Diametro massimo dell'oscillazione: | 700 |
| Dimensione del grilletto: | 400/600 | Velocità dello spinello: | 10-100 |
| Trasferimento trasversale dell'utensile (X): | 630 | Velocità di alimentazione rapida per asse X/Z: | Il Signore, 15/10 |
| Tipo di posta utensile: | Tipo di banda/V4 | Dimensione della sezione utensile: | 32x32 |
| Precisione di posizionamento dell'asse X/Z: | 0.01 | Accuratezza di riposizionamento dell'asse X/Z: | 0,008 |
| Condizione: | Nuovo | Scavo a fusione (mm): | 100 |
| Industria applicabile: | Servizi di riparazione di macchine, fabbricazione, commercio al dettaglio, costruzioni, energia e mi | Localizzazione dello showroom: | Egitto, Turchia, Romania |
| Tipo di commercializzazione: | Altri | Componenti fondamentali: | PLC |
| Max. Lunghezza girata (mm): | 800 | Velocità massima del mandrino (rpm): | 1000 giri al minuto |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
GSK, Torretta per utensili elettrici, con una lunghezza massima di 20 mm, sistema di lubrificazione, sistema di raffreddamento, lampada da lavoro, lampada pilota, Protezione, scambiatore di calore, con una lunghezza superiore a 50 mm, Strumenti e scatola degli strumenti, Manuali operativi. | sistema CNC FANUC, sistema CNC SIEMENS, aria condizionata, Convogliatore a chip a catena. |
Classificazione: | Unità | VTC630 |
Diametro di rotazione massimo | mm | 630 |
Diametro massimo dell'oscillazione | mm | 700 |
Dimensione del tubo | 12715718 | |
Velocità del mandrino | rpm | 10 - 1000 |
Trasferimento trasversale dell'utensile (X) | mm | 630 |
Viaggio verticale del palo dell'utensile (Z) | mm | 600 |
Velocità di alimentazione dell'asse X/Z | mm/min | 0.1-1000 |
Velocità di alimentazione rapida per asse X/Z | m/min | Il Signore, 15/10 |
Tipo di palo utensile | Tipo di banda/V4 | |
Dimensione della sezione utensile | mm | 32x32 |
Precisione di posizionamento dell'asse X/Z | mm | 0.01 |
Accuratezza di riposizionamento dell'asse X/Z | mm | 0.008 |
Potenza del motore principale | kW | 15/18.5 |
Potenza del motore di alimentazione dell'asse X | kW | 2.3 |
Potenza del motore di alimentazione dell'asse Z | kW | 2.3 (freno) |
Torsione del motore di alimentazione dell'asse X/Z | NM | 15 |
Peso della macchina | kg | 5500 |
Dettagli della macchina

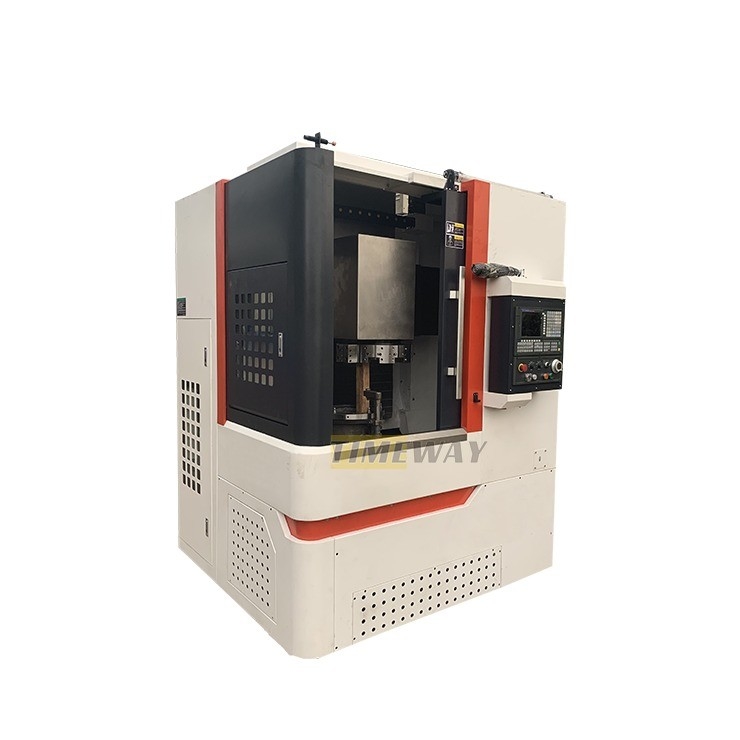

1Il tornio verticale a colonna singola della serie CNC è stato progettato assorbendo moderne tecniche avanzate di progettazione e produzione e utilizzando il metodo di progettazione di ottimizzazione CAD.utilizzando l'ultimo concetto di progettazione ed equipaggiando con caratteristiche avanzate nazionali ed estere. 2. realizzare un forte taglio sulle prestazioni della struttura, il carico in eccesso di peso del tavolo da lavoro, la macchina alta rigidità dinamica e statica, tutta la sicurezza del movimento e la stabilità,lunga durata di vita e elevata efficienza di lavorazione.3. La macchina è adatta per la lavorazione di utensili di taglio ad alta velocità di acciaio e di carburi, di pezzi di lavorazione di tutti i metalli ferrosi e non ferrosi e di alcuni materiali non metallici. 4.La macchina può completare il processo di rugoso e finire girando dentro e fuori cilindroLa macchina è composta principalmente da una colonna, da un tavolo da lavoro, da una trave, da un palo utensile verticale, da un cambio principale,meccanismo di sollevamento del fascio, meccanismo verticale di alimentazione dell'utensile, dispositivo di protezione della guida del raggio, cassa completa della macchina, sistema elettrico, sistema idraulico, sistema di raffreddamento, ecc.
- E' un'altra cosa.

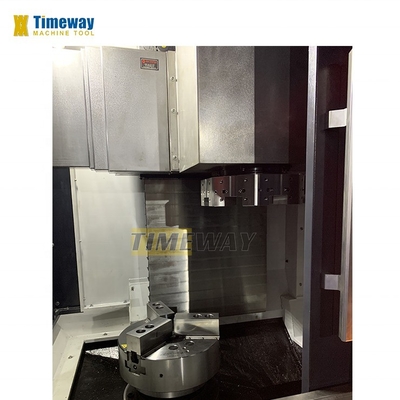

>>La tavola di lavoro utilizza una struttura a fusione di tipo fisso integrata, ad alta rigidità, di alta precisione e corta,il fusibile è dotato di un set di cuscinetti a sfera di spinta ad alta precisione e di un set di cuscinetti a rulli cilindrici corti a doppia fila. struttura compatta, allo stesso tempo sopportare il carico radiale, il carico assiale e il momento di inclinazione, e sotto il sovraccarico deformazione elastica è piccola,migliorato la precisione di rotazione del tavolo da lavoro e la capacità di carico.
- E' un'altra cosa.
>> Quattro stazioni utensili elettrici-post: alta precisione posizionamento, grande forza di fissaggio, grande capacità di carico, stabile e affidabile.maggiore forza di serraggio.
- E' un'altra cosa.
>>I clienti possono scegliere tra FANUC, SIEMENS o KND, altri sistemi CNC.
- E' un'altra cosa.
>>Secondo i requisiti particolari, l'intero coperchio della macchina, trasportatore di chip。

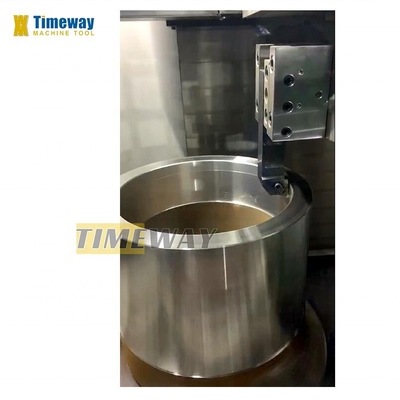

Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete(solo per il tornio CNC):
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw (solo per il tornio CNC):
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
