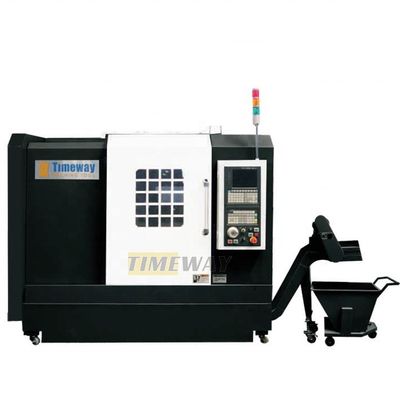

A2-8 Torno CNC per la lavorazione dei metalli in officine di riparazione macchine
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | AK-10P/AK-20P/AK-36P/AK-40P |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $25,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 120 mm |
|---|---|---|---|
| Struttura: | Tornio inclinato del letto | Capacità di lavorazione: | Di bassa potenza |
| Larghezza del letto (mm): | 500 MM | Potenza del motore a fusione ((kW): | 1.6 |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 210 millimetri | Viaggio (asse Z): | 140 mm |
| Dimensione ((L*W*H): | 131x1090x1430 | Voltaggio: | 220V/380V |
| Sistema di controllo CNC: | SIEMENS | Stazioni di postazione degli attrezzi: | 4 |
| Peso (kg): | 4900 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Multifunzione | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Max, girati sul letto.: | 570 | Max, passate sullo scivolo croce.: | 320 |
| Diametro di rotazione standard: | 250 | Diametro di rotazione massimo: | 360 |
| Lunghezza di Max.Turning: | 450/750/1350/2000/3000 | Diametro massimo della barra: | 74 |
| Velocità dello spinello: | 2000 | Naso del fuso: | A2-8 |
| Foro di fuso: | 86 | Dimensione del grilletto: | 250 |
| Condizione: | Nuovo | Industria applicabile: | Officine riparazioni del macchinario, fabbrica, energia & estrazione mineraria |
| Localizzazione dello showroom: | Stati Uniti, Vietnam, Arabia Saudita, India, Thailandia, Marocco, Colombia, Sudafrica, Uzbekistan, T | Tipo di commercializzazione: | Altri |
| Componenti fondamentali: | Pompa, motore, cambio | Max. Lunghezza girata (mm): | 120 |
| Velocità massima del mandrino (rpm): | 6000 r.p.m | Scavo a fusione (mm): | 25 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:
---Il tornio CNC ha un sistema di controllo a ciclo semiclosso che aumenta la produttività attraverso il taglio ad alta velocità.come la rotazione all'interno e all'esterno della superficie cilindrica, superficie conica,
superficie circolare, faccia finale, a fessura, a cammiatura, perforazione, riaming, specialmente per le specie multiple, un piccolo lotto di lavorazione di tornitura.
---Semplice fissaggio, adattabilità al processo, elevata efficienza di lavorazione, basso tasso di rottami, buona consistenza del prodotto finito e riduzione dei requisiti di competenza tecnica dei lavoratori,facile programmazione, semplice di funzionamento, che lo rende ampiamente selezionato come l'ideale per le piccole e medie apparecchiature di lavorazione meccanica.
--- Il letto della macchina è una struttura a forma di scatola con materiale di ghisa resistente (HT300) con tecnologia di fusione a moltiplicazione una tantum,e lavorati dal centro di lavorazione pentaedrico di alta precisione importato utilizzando la lavorazione a pinza una tantum.
---La costruzione unica sviluppata utilizzando le tecniche FEA per fornire la massima rigidità nelle condizioni di taglio più difficili.

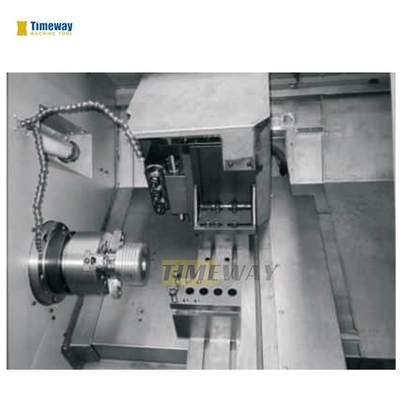

---Questa macchina è una struttura integrata elettromeccanica, con una torretta di tipo gang, senza coda e adatta per la lavorazionecantare divarietàparti.
---Il tornio CNC ha un sistema di controllo a ciclo semiclosso che aumenta la produttività attraverso il taglio ad alta velocità.come la rotazione all'interno e all'esterno della superficie cilindrica, superficie conica,
superficie circolare, faccia finale, a fessura, a cammiatura, perforazione, riaming, specialmente per le specie multiple, un piccolo lotto di lavorazione di tornitura.
---Semplice fissaggio, adattabilità al processo, elevata efficienza di lavorazione, basso tasso di rottami, buona consistenza del prodotto finito e riduzione dei requisiti di competenza tecnica dei lavoratori,facile programmazione, semplice di funzionamento, che lo rende ampiamente selezionato come l'ideale per le piccole e medie apparecchiature di lavorazione meccanica.
--- Il letto della macchina è una struttura a forma di scatola con materiale di ghisa resistente (HT300) con tecnologia di fusione a moltiplicazione una tantum,e lavorati dal centro di lavorazione pentaedrico di alta precisione importato utilizzando la lavorazione a pinza una tantum.
---La costruzione unica sviluppata utilizzando le tecniche FEA per fornire la massima rigidità nelle condizioni di taglio più difficili.
---Questa macchina è una struttura integrata elettromeccanica, con una torretta di tipo gang, senza coda e adatta per la lavorazionecantare divarietàparti.
--- la struttura del fusibile è di supporto fisso anteriore e galleggiante posteriore,e utilizzando cuscinetti a rulli cilindrici ad alta precisione di grande diametro di grado P4 e cuscinetti a sfera a contatto a busta ad alta velocità raggiunge resistenza radiale e assiale e carico sinteticoIl motore a fusione utilizza un motore a frequenza variabile.
---I cuscinetti a vite a sfera e a mandrino sono entrambi utilizzati con cuscinetti NSK. Il motore principale utilizza un motore a frequenza CA ad alte prestazioni, velocità senza gradini, scatola a mandrino senza struttura degli ingranaggi, alta velocità e basso rumore.
---Trasferimento idraulico di alta qualità e cilindro di carburante ad alta velocità, e dotato di interruttore a piedi realizzato, è più facile fissare rapidamente i pezzi da lavorare.
---Il sistema di trasmissione a asse X/Z utilizza una vite a sfera ad alta precisione azionata direttamente da un motore CA, non è dotato di cinghia e di ingranaggi, evitando il contraccolpo e le vibrazioni generate.
---Il sistema CNC utilizza il servocontrollo di fama internazionale FANUC, SIEMENS o China GSK AC, con ampie funzioni e prestazioni stabili.

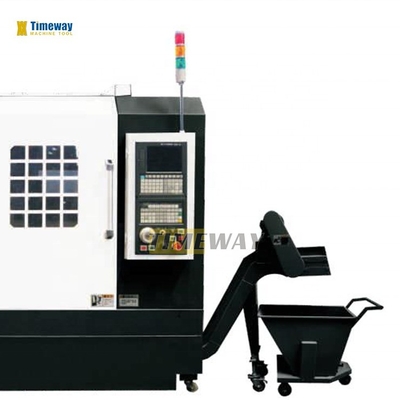

---Questa macchina a tornio CNC ha una protezione completamente chiusa e dotata di un pulsante di sicurezza di arresto di emergenza, quando improvvisamente incontra un improvviso guasto di corrente o altri guasti,a seguito della progettazione speciale del circuito di controllo, la macchina può essere auto-protetta per garantire la sicurezza della macchina e del personale.
---La lubrificazione centrale automatica, il sistema di raffreddamento e il trasportatore a catena estendono gli intervalli tra le operazioni di manutenzione e riducono i tempi di fermo.
--- Questa macchina a tornio CNC può essere dotata di funzione di rilevamento online; funzione di regolazione automatica di classificazione della forza di fissaggio idraulica;In conformità alle esigenze particolari degli utenti aggiunto alimentatore automatico a barre, porte automatiche e altri dispositivi periferici di automazione. serie
---I cuscinetti a vite a sfera e a mandrino sono entrambi utilizzati con cuscinetti NSK. Il motore principale utilizza un motore a frequenza CA ad alte prestazioni, velocità senza gradini, scatola a mandrino senza struttura degli ingranaggi, alta velocità e basso rumore.
---Trasferimento idraulico di alta qualità e cilindro di carburante ad alta velocità, e dotato di interruttore a piedi realizzato, è più facile fissare rapidamente i pezzi da lavorare.
---Il sistema di trasmissione a asse X/Z utilizza una vite a sfera ad alta precisione azionata direttamente da un motore CA, non è dotato di cinghia e di ingranaggi, evitando il contraccolpo e le vibrazioni generate.
---Il sistema CNC utilizza il servocontrollo di fama internazionale FANUC, SIEMENS o China GSK AC, con ampie funzioni e prestazioni stabili.
---Questa macchina a tornio CNC ha una protezione completamente chiusa e dotata di un pulsante di sicurezza di arresto di emergenza, quando improvvisamente incontra un improvviso guasto di corrente o altri guasti,a seguito della progettazione speciale del circuito di controllo, la macchina può essere auto-protetta per garantire la sicurezza della macchina e del personale.
---La lubrificazione centrale automatica, il sistema di raffreddamento e il trasportatore a catena estendono gli intervalli tra le operazioni di manutenzione e riducono i tempi di fermo.
--- Questa macchina a tornio CNC può essere dotata di funzione di rilevamento online; funzione di regolazione automatica di classificazione della forza di fissaggio idraulica;In conformità alle esigenze particolari degli utenti aggiunto alimentatore automatico a barre, porte automatiche e altri dispositivi periferici di automazione. serie
Classificazione: | Unità | AK-10P | AK-20P | AK-36P | AK-40P | |||
Max, girati sul letto. | mm | 220 | 500 | 420 | 450 | |||
Diametro di rotazione massimo | mm | 100 | 200 | 130 | 180 | |||
Diametro massimo della barra | mm | 17 | 42 | 47 | 70 | |||
Lunghezza massima di rotazione | mm | 120 | 280 | 370/270 | 350/250 | |||
Viaggio incrociato (X) | mm | 210 | 400 | 470 | 470 | |||
Viaggio longitudinale (Z) | mm | 140 | 285 | 400 | 400 | |||
Velocità di alimentazione rapida dell'asse X | m/min | 15 | 24 | 12 | 12 | |||
Velocità di alimentazione rapida dell'asse Z | m/min | 15 | 24 | 12 | 12 | |||
Intervallo di velocità dello spinello | rpm | 6000 | 5000 | 4500 | 4500 | |||
Naso a fusione | A2-3 | A2-5 | A2-5 | A2-6 | ||||
Scavo a fusione | mm | 25 | 56 | 62 | 87 | |||
Dimensione del tubo | centimetro | Collette a molla | 6° | 6* | 8° | |||
Tipo di palo utensile | Tipo di gang | Tipo di gang | Tipo di gang | Tipo di gang | ||||
Numero di stazione | PC. | 3-6 | 4-8 | 4-8 | 4-8 | |||
Dimensione della sezione utensile (torsione) | mm | 12x12 | 20x20 | 25x25 | 25x25 | |||
Dimensione della sezione utensile (perforazione) | mm | 12 | 25 | 25 | 25 | |||
Strumento a motore (facoltativo) | Non sposato | Single/Double/Three | Single/Double/Three | Single/Double/Three | ||||
Potenza del motore principale | kW | 2.2 | 7.5 | 5.5 | 7.5 | |||
Potenza del servomotore dell'asse X | kW | 1.6 | 1.88 | 2.3 | 2.3 | |||
Torsione del motore dell'asse X | NM | 6 | 7.5 | 7.5 | 7.5 | |||
Potenza del servomotore dell'asse Z | kW | 1.6 | 1.88 | 2.3 | 2.3 | |||
Torsione del motore dell'asse Z | NM | 6 | 7.5 | 10 | 10 | |||
Precisione di lavoro | mm | IT6 | IT6 | IT6 | IT6 | |||
Roverezza | μm | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 | |||
Precisione di posizionamento dell'asse X/Z | mm | 0.016/0.02 | 0.016/0.02 | 0.016/0.02 | 0.016/0.02 | |||
Accuratezza del riposizionamento dell'asse X/Z | mm | 0.007/0.01 | 0.007/0.01 | 0.007/0.01 | 0.007/0.01 | |||
Sistema CNC | GSK988T | GSK988T | GSK988T | GSK988T | ||||
Dimensioni della macchina (LxWxH) | mm | 1310x1090x1430 | 1870x1500x1600 | 2270x1520x1650 | 3000x1545x1720 | |||
Peso della macchina | kg | 800 | 2200 | 3100 | 4900 | |||
Perché scegliere noi
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
