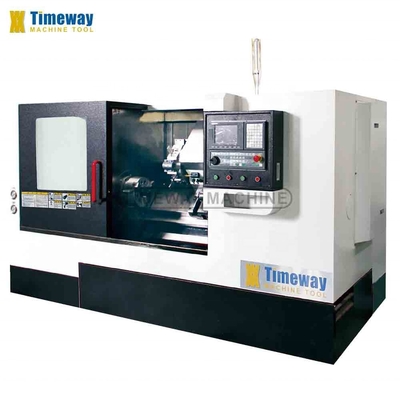

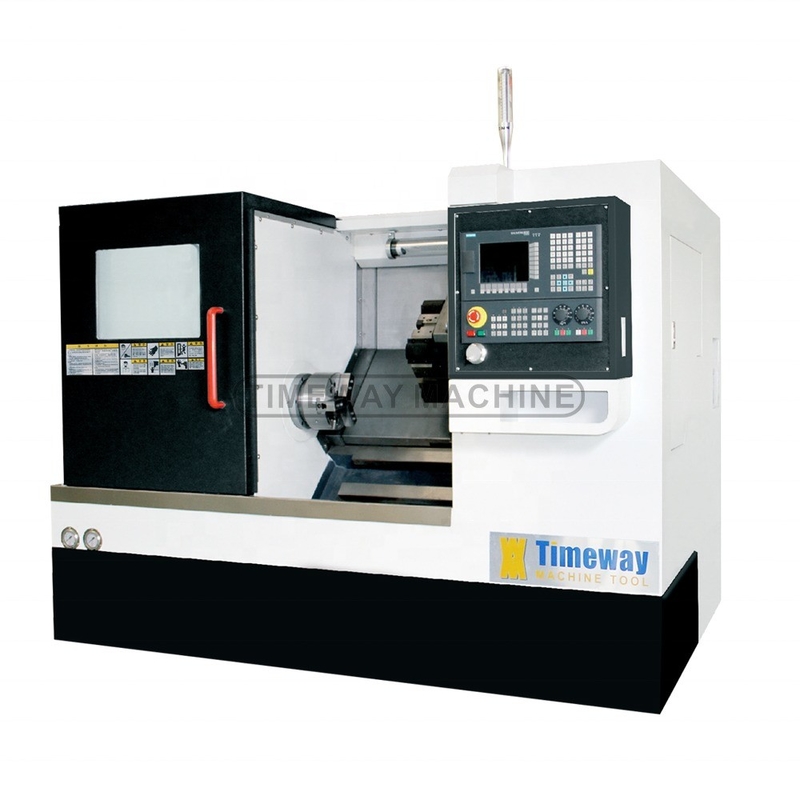

Torno CNC per parti di piccole e medie dimensioni ad alta precisione 210 mm
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | CK-32/CK-36/CK-45 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $35,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 210 |
|---|---|---|---|
| Struttura: | Tornio inclinato del letto | Capacità di lavorazione: | Cargo medio |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 500 | Larghezza del letto (mm): | 200 mm |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 210 millimetri | Viaggio (asse Z): | 450 mm |
| Accuratezza di posizionamento (mm): | ±0.003 | Ripetibilità (X/Y/Z) (mm): | ±0.001 |
| Dimensione ((L*W*H): | 2600x1800x1600 | Voltaggio: | 220V/380V |

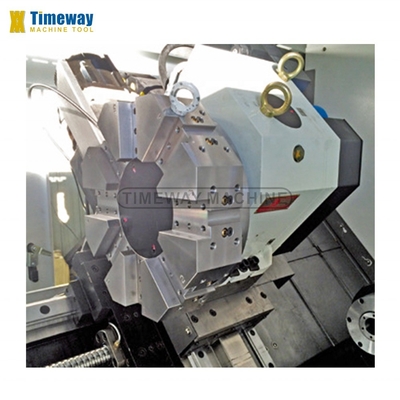

| Sistema di controllo CNC: | SIEMENS | Stazioni di postazione degli attrezzi: | 8 |
| Peso (kg): | 2700 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Multifunzione | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Distanza di velocità del mandrino (rpm): | 30 - 2500 giri/h | Viaggio (asse y) (millimetri): | 500 MM |
| Taper a fusione: | BT24, BT25, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26 | Torsione di taglio: | 2500 N.m |
| Velocità di alimentazione rapida ((mm/min): | 32 - 250 mm/min | Velocità di avanzamento (mm/min): | 32 - 320 mm/min |
| Min. Tempo di cambio utensile: | 0,7 | Oscillazione massima sopra il letto: | 420 |
| Scorrevole dell'incrocio di Max. Swing Over: | 220 | Diametro di rotazione standard: | 210 |
| Diametro di rotazione massimo: | 320 | Lunghezza di Max.Turning: | 350 |
| Velocità dello spinello: | 3500 | Naso del fuso: | A2-5 |
| Foro di fuso: | 56 | Dimensioni del volante idraulico: | 160 |
| Viaggio incrociato (X): | 210 | ||
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:
-... ilL'impianto è inclinato a 45° e il letto è una struttura tubulare cava, che migliora notevolmente la rigidità di piegatura e di torsione della macchina durante il lavoro.dopo due trattamenti di invecchiamento, la stabilità della macchina è migliorata e la rigidità è elevata.- L'alta stabilità del letto fornisce una potente garanzia per l'alta precisione dell'intera macchina.
- Il fusibile della macchina è un'unità a fusibile indipendente. È dotato di cuscinetti speciali a fusibile di alta precisione. La lubrificazione utilizza un grasso speciale per cuscinetti importato (KLUBER).L'intera unità a fusione ha una piccola deformazione termica, buona stabilità termica, buona ritenzione di precisione e senza manutenzione.l'elevata efficienza dell'unità a fusione consente all'intera macchina di completare l'elaborazione grezza e di completare la lavorazione.

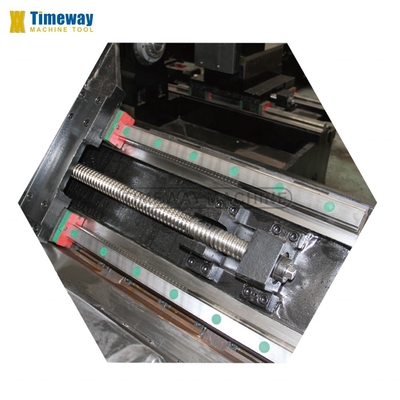

---Il sistema di alimentazione è azionato direttamente dal servomotore, con una buona rigidità e caratteristiche dinamiche.migliorare notevolmente la precisione di lavoro, completare movimenti e posizionamenti precisi e aumentare la resistenza all'usura del
le parti in movimento della macchina e aumentano la resistenza agli urti,in modo che le prestazioni dell'intera macchina possano mantenere l'accuratezza della rotaia guida per lungo tempo e migliorare la durata di vita della macchina.

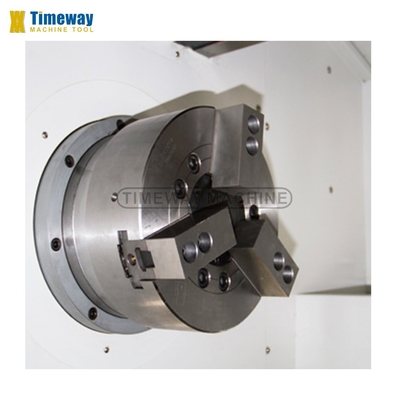

---Questa macchina è dotata di cilindro rotativo perfetto e di un motore a tre mascelle.pompa idraulica e varie valvole idrauliche sono tutti prodotti di marca famosa con alta affidabilità.
---Questa macchina adotta un sistema di controllo numerico di alta qualità e affidabile nazionale o di fama mondiale, servo digitale avanzato a interscambio completo, progettazione avanzata del sistema di controllo elettrico,applicazione ragionevole dei componenti elettrici, e il tasso di insuccesso è ridotto al minimo
prodotti.
---Questa macchina adotta un coperchio protettivo completamente chiuso.

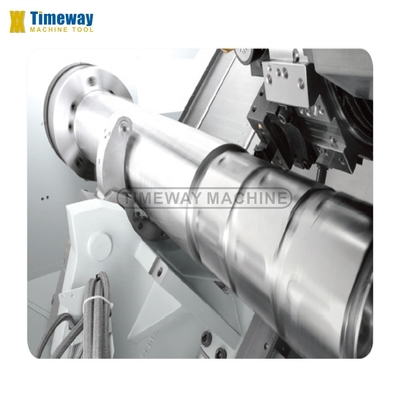

---La manica del coda è azionata idraulicamente, risparmiando tempo e fatica, e dispone di un dispositivo di movimento e posizionamento per evitare un malfunzionamento,fornire agli utilizzatori una garanzia di sicurezza durante il funzionamento e l'uso.
---Questo tornio CNC a funzione completa è adatto per la lavorazione di varie parti di albero e disco con requisiti di alta precisione, elevata difficoltà di lavorazione, molti processi e produzione di massa.Attualmente, questa macchina è stata ampiamente utilizzata nell'industria motociclistica e nell'industria automobilistica.
- Il fusibile della macchina è un'unità a fusibile indipendente. È dotato di cuscinetti speciali a fusibile di alta precisione. La lubrificazione utilizza un grasso speciale per cuscinetti importato (KLUBER).L'intera unità a fusione ha una piccola deformazione termica, buona stabilità termica, buona ritenzione di precisione e senza manutenzione.l'elevata efficienza dell'unità a fusione consente all'intera macchina di completare l'elaborazione grezza e di completare la lavorazione.
---Il sistema di alimentazione è azionato direttamente dal servomotore, con una buona rigidità e caratteristiche dinamiche.migliorare notevolmente la precisione di lavoro, completare movimenti e posizionamenti precisi e aumentare la resistenza all'usura del
le parti in movimento della macchina e aumentano la resistenza agli urti,in modo che le prestazioni dell'intera macchina possano mantenere l'accuratezza della rotaia guida per lungo tempo e migliorare la durata di vita della macchina.
---Questa macchina è dotata di cilindro rotativo perfetto e di un motore a tre mascelle.pompa idraulica e varie valvole idrauliche sono tutti prodotti di marca famosa con alta affidabilità.
---Questa macchina adotta un sistema di controllo numerico di alta qualità e affidabile nazionale o di fama mondiale, servo digitale avanzato a interscambio completo, progettazione avanzata del sistema di controllo elettrico,applicazione ragionevole dei componenti elettrici, e il tasso di insuccesso è ridotto al minimo
prodotti.
---Questa macchina adotta un coperchio protettivo completamente chiuso.
---La manica del coda è azionata idraulicamente, risparmiando tempo e fatica, e dispone di un dispositivo di movimento e posizionamento per evitare un malfunzionamento,fornire agli utilizzatori una garanzia di sicurezza durante il funzionamento e l'uso.
---Questo tornio CNC a funzione completa è adatto per la lavorazione di varie parti di albero e disco con requisiti di alta precisione, elevata difficoltà di lavorazione, molti processi e produzione di massa.Attualmente, questa macchina è stata ampiamente utilizzata nell'industria motociclistica e nell'industria automobilistica.
Classificazione: | Unità | CK-32 | CK-36 | CK-45 | ||
Max, girati sul letto. | mm | 420 | 550 | 500 | ||
Max. girare sul cross slide. | mm | 220 | 220 | 220 | ||
Diametro di rotazione standard | mm | 210 | 210 | 210 | ||
Diametro di rotazione massimo | mm | 320 | 360 | 360 | ||
Max. lunghezza di rotazione | mm | 350 | 500 | 750 | ||
Velocità del mandrino | rpm | 3500 | 3000 | 2500 | ||
Naso a fusione | A2-5 | A2-6 | A2-6 | |||
Scavo a fusione | mm | 56 | 62 | 66 | ||
Dimensioni del volante idraulico | mm | 160 | 200 | 200 | ||
Viaggio incrociato (X) | mm | 210 | 230 | 220 | ||
Viaggio longitudinale (Z) | mm | 450 | 600 | 850 | ||
Velocità di alimentazione rapida per asse X/Z | m/min | 20/12 | 24 ore su 24 | 20/20 | ||
Tipo di palo di raffreddamento idraulico | 80-8T | 80-8T | 80-8T | |||
Dimensione della sezione utensile | mm | 25×25/32 | 25x25/32 | 25x25/32 | ||
Diametro della piuma della coda | mm | 52 | 110 | 110 | ||
Viaggi di piume di coda | mm | 60 | 100 | 100 | ||
Penna conica della coda | MT4 | MT5 | MT4 | |||
Struttura del letto | 45° Bec integrale | 45° Letto integrale | 45° Letto integrale | |||
Tipo di guida | Lineare/scorrente | Lineare/scorrente | Lineare/scorrente | |||
Potenza del motore principale | kW | 7.5 | 11 | 7.5 | ||
Fornitore di alimentazione | KVA | 30 | 25 | 30 | ||
Dimensioni della macchina (LxWxH) | mm | 2600x1800x1600 | 2900x1800x1750 | 2900x1800x1600 | ||
Peso della macchina | kg | 2700 | 3200 | 3200 | ||
·Sistema CNC FANUC 0i mate TD · 3 manicotti · 4 postazioni di utensili elettrici · Sistema di raffreddamento, unità di lubrificazione automatica · Unità di illuminazione · Movimento manuale della coda · Guardia semicercata · Strumenti generali · Manuali dell'operatore (edizione inglese) ecc.. | ·6 stazioni di impianti elettrici; · Flusso idraulico; · Vettura idraulica cava; · Stagno idraulico. |
