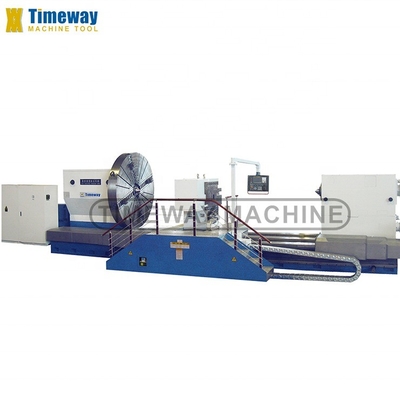

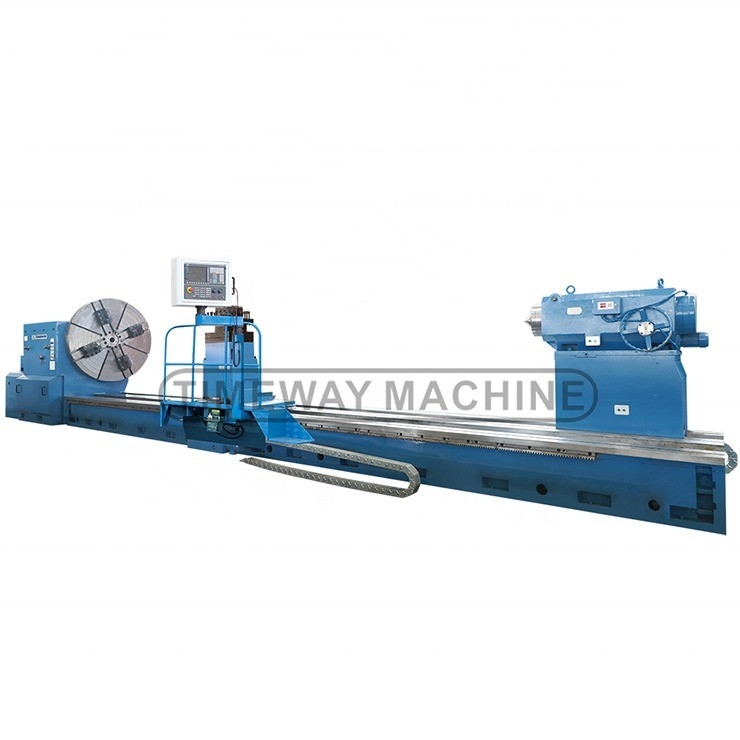

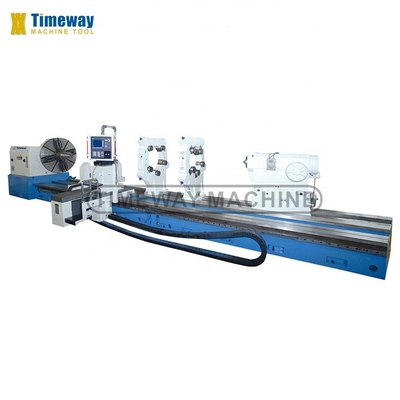

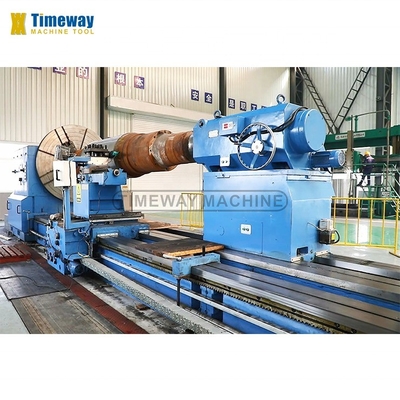

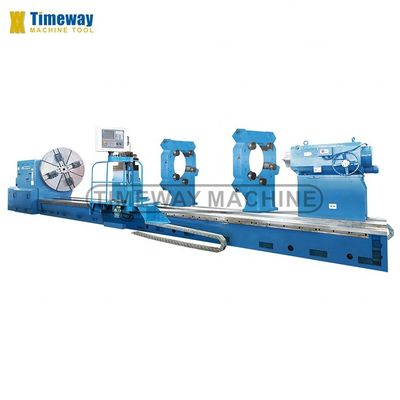

20000mm Max. Girato lunghezza CNC metallo girando piatto piatto piatto automatico per i marchi
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | AK-1600H/AK-2000H |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $110,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 20000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 40000 | Larghezza del letto (mm): | 2200 millimetri |
| Potenza del motore a fusione ((kW): | 75 | Numero di spine: | Non sposato |
| Numero di assi: | 2 | Viaggio (asse X): | 20000 millimetri |
| Viaggio (asse Z): | 725 mm | Dimensione ((L*W*H): | 20000x3000x4000 |
| Voltaggio: | 220V/380V | Sistema di controllo CNC: | FANUC |
| Stazioni di postazione degli attrezzi: | 4 | Peso (kg): | 30000 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Multifunzione |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Max. Swing Diameter sopra il letto: | 1700mm |
| Mass. diametro di oscillazione sopra il carrello: | 1250 mm | Max. Length del pezzo in lavorazione: | 1000-16000 mm |
| Capacità di carico: | 25T | Larghezza del letto: | 1100 mm |
| Diametro del cuscinetto anteriore dello mandrino: | 280 mm | Foro di fuso: | 100 mm |
| Taper a fusione: | Metrica 140 | Passi di velocità dello spinello: | Manuale 4 passi, senza passi in passi |
| Gamma di velocità di rotazione del mandrino: | 2-200 giri al minuto | Condizione: | Nuovo |
| Scavo a fusione (mm): | 100 | Marca di Toolpost: | HONGDA |
| Localizzazione dello showroom: | L'Egitto, Canada, Turchia, Regno Unito, Stati Uniti, Italia, Francia, Germania, Vietnam, Filippine, | Componenti fondamentali: | Cuscinetto, motore, PLC, motore |
| Industria applicabile: | Lavori di riparazione di macchine, impianto di produzione, stampo, processo mentale | Max. Lunghezza girata (mm): | 20000 |
| Tipo di commercializzazione: | Prodotto caldo | Velocità massima del mandrino (rpm): | 160 giri/h |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Applicazione:
Questo martello pneumatico per la forgiatura è ampiamente utilizzato per lavori di forgiatura generali, come il tracciamento, il ribaltamento, il punzonaggio, l'acciaio, la forgiatura, la saldatura, la piegatura e la torsione.Si usa anche per la forgiatura di matrici di supporto.
Caratteristiche:
---Questo letto di tornio è intera struttura a forma di scatola tre guida-way, adottando ferro fuso di alto standard (HT300) una colata di stampaggio, dopo il secondo trattamento di invecchiamento, ha la caratteristica di prestazioni stabili;larghezza della guida (1600 mm), buona rigidità, capacità anti-vibrazione.
---Il meccanismo principale è azionato dal motore CC da 75 kW, utilizzando il metodo di regolazione magnetica regolabile, la tensione di regolazione e la modalità di regolazione della velocità ibrida, il rapporto è 1:22.2, la variazione di velocità è di tre passaggi, il rapporto di velocità integrato meccanico ed elettrico è di 1: 200, la gamma di velocità del mandrino è di 0,8 ~ 160r / min e la variazione di velocità senza passaggio.
--- Il diametro del foro dello spinello è grande, la testa adotta la struttura di tipo split e la rigidità del contatto è migliorata dopo lo scraping.in modo che la rigidità radiale e assiale e la precisione di rotazione siano elevate.
---Fabbricazione a quattro mascelle di tipo pesante.
--- è dotato di dispositivo di protezione e di pulsante di sicurezza di arresto di emergenza, quando la macchina ha improvvisamente incontrato un improvviso arresto di corrente o altri guasti,a causa della speciale progettazione del circuito di controllo, può essere auto-protezione per garantire la sicurezza del tornio e del personale.
---La coda è composta da una parte superiore e una parte inferiore del corpo, la parte superiore è dotata di una manica, di uno spinello e di un sensore di pressione e la parte inferiore è dotata di un meccanismo di movimento rapido.
---Questo tornio di serie si basa sul mercato internazionale e sull'ultima tendenza di sviluppo dei torni CNC con controllo a circuito semiclosso dei popolari torni CNC per lavori pesanti,1600 mm di larghezza piatto letto guida modo fornire agli utenti un carico di pezzo più grande, è l' ideale attrezzatura meccanica per la produzione di pezzi di grandi dimensioni.
Questo martello pneumatico per la forgiatura è ampiamente utilizzato per lavori di forgiatura generali, come il tracciamento, il ribaltamento, il punzonaggio, l'acciaio, la forgiatura, la saldatura, la piegatura e la torsione.Si usa anche per la forgiatura di matrici di supporto.
Caratteristiche:
---Questo letto di tornio è intera struttura a forma di scatola tre guida-way, adottando ferro fuso di alto standard (HT300) una colata di stampaggio, dopo il secondo trattamento di invecchiamento, ha la caratteristica di prestazioni stabili;larghezza della guida (1600 mm), buona rigidità, capacità anti-vibrazione.
---Il meccanismo principale è azionato dal motore CC da 75 kW, utilizzando il metodo di regolazione magnetica regolabile, la tensione di regolazione e la modalità di regolazione della velocità ibrida, il rapporto è 1:22.2, la variazione di velocità è di tre passaggi, il rapporto di velocità integrato meccanico ed elettrico è di 1: 200, la gamma di velocità del mandrino è di 0,8 ~ 160r / min e la variazione di velocità senza passaggio.
--- Il diametro del foro dello spinello è grande, la testa adotta la struttura di tipo split e la rigidità del contatto è migliorata dopo lo scraping.in modo che la rigidità radiale e assiale e la precisione di rotazione siano elevate.
---Fabbricazione a quattro mascelle di tipo pesante.
--- è dotato di dispositivo di protezione e di pulsante di sicurezza di arresto di emergenza, quando la macchina ha improvvisamente incontrato un improvviso arresto di corrente o altri guasti,a causa della speciale progettazione del circuito di controllo, può essere auto-protezione per garantire la sicurezza del tornio e del personale.
---La coda è composta da una parte superiore e una parte inferiore del corpo, la parte superiore è dotata di una manica, di uno spinello e di un sensore di pressione e la parte inferiore è dotata di un meccanismo di movimento rapido.
---Questo tornio di serie si basa sul mercato internazionale e sull'ultima tendenza di sviluppo dei torni CNC con controllo a circuito semiclosso dei popolari torni CNC per lavori pesanti,1600 mm di larghezza piatto letto guida modo fornire agli utenti un carico di pezzo più grande, è l' ideale attrezzatura meccanica per la produzione di pezzi di grandi dimensioni.
Specificità | Unità | AK-1600H | AK-2000H | |
Capacità | ||||
Mass. diametro dell'altalena sopra il letto | mm | 1700 | 2100 | |
Mass. diametro di oscillazione sopra il carrello | mm | 1250 | 1650 | |
Lunghezza massima del pezzo da lavorare | mm | 1000-16000 | 1000-16000 | |
Capacità di carico | t | 25 | 25 | |
Larghezza del letto | mm | 1100 | 1100 | |
Fusoliera | ||||
Diametro del cuscinetto anteriore dello mandrino | mm | 280 | 280 | |
Scavo a fusione | mm | 100 | 100 | |
Conico di fusione | - | Metrica 140 | Metrica 140 | |
Passi di velocità dello spinello | - | Manuale 4 passi, senza passi in passi | Manuale 4 passi, senza passi in passi | |
Intervallo di velocità dello spinello | rpm | 2-200 | 2-200 | |
Potenza del motore principale | kW | 55 | 55 | |
Mangimi | ||||
Torsione longitudinale del servomotore (SIEMENS) | N.m. | 48 | 48 | |
Torsione trasversale del servomotore (SIEMENS) | N.m. | 36 | 36 | |
Torsione longitudinale del servomotore (FANUC) | N.m. | 50 | 50 | |
Torsione trasversale del servomotore (FANUC) | N.m. | 40 | 40 | |
Sezione del bastone degli utensili | mm | 60 × 60 | 60 × 60 | |
Numero di stazioni | - | V4 | V4 | |
Precisione di posizionamento ripetuta della torretta | mm | 0.01 | 0.01 | |
Velocità di alimentazione rapida longitudinale | mm/min | 4000 | 4000 | |
Velocità di alimentazione rapida | mm/min | 4000 | 4000 | |
Velocità di alimentazione longitudinale | mm/min | 1-2000 | 1-2000 | |
Velocità di alimentazione incrociata | mm/min | 1-2000 | 1-2000 | |
Fabbricazione | ||||
Diametro della piuma della coda | mm | 280 | 280 | |
Penna conica della coda | - | 1:7 | 1:7 | |
Viaggi di piume di coda | mm | 300 | 300 | |
Perché scegliere noi
Accessori standard: | Accessori opzionali: |
sistema CNC FANUC/GSK/SIEMENS, 4 mascelle per motori pesanti, un'impostazione di 4 stazioni per utensili elettrici, lampada da lavoro, lampada pilota, sistema di raffreddamento, generatore manuale di impulsi (MPG), Centri morti, pompa di lubrificazione automatica, con una lunghezza massima superiore a 20 mm Strumenti e scatola degli strumenti, Cuneo e bulloni di livellamento, Manuale di funzionamento (inglese). | altri tipi di posti utensili, Riposo costante, supporto a rulli, Centri in diretta, aria condizionata, Convogliatori di chip |
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
Vuoi conoscere maggiori dettagli su questo prodotto
