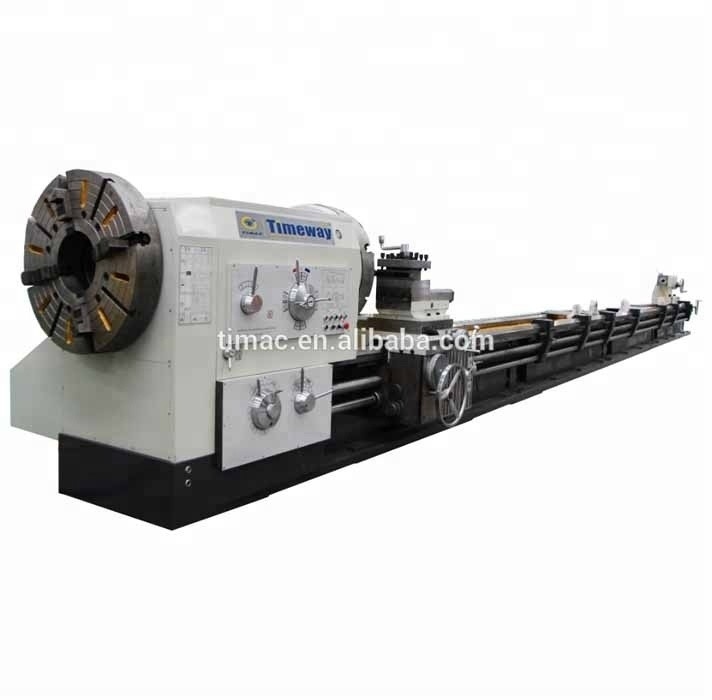

16-380rpm Spindle velocità manuale tubo orizzontale tornitore di filettatura per il campo petrolifero 130-270mm
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | Q-280 x3M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $52,736.00/sets 1-2 sets |
| Imballaggi particolari: | In casse di compensato. |
| Capacità di alimentazione: | 200 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 3000 | Distanza di velocità del mandrino (rpm): | 16 - 380 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Tipo: | Orizzontale |
| Potenza del motore a fusione ((kW): | 22 | Voltaggio: | su richiesta |
| Dimensione ((L*W*H): | 6500x2100x1600 mm | Peso (kg): | 11500 chilogrammi |
| Garanzia: | 1 anno | Punti chiave di vendita: | Risparmio energetico |
| Tipo di commercializzazione: | Nuovo prodotto 2020 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Tipo di macchina: | Tornitore a filo di tubo del motore | Intervallo di diametro del tubo di lavorazione: | 130-270 mm |
| Foro di fuso: | 280 mm | Larghezza del letto: | 755 mm |
| Peso massimo del pezzo da lavorare: | 5000 kg | Velocità dello spinello: | 16-380 giri al minuto (12 passi) |
| Dimensione del grilletto: | 800 mm ((manuale a 4 mascelle) | Max. Swing Diameter: | 1000 mm |
| Peso: | 11500kg | Potenza: | 22 kW |
| Condizione: | Nuovo | Industria applicabile: | Negozi di materiali da costruzione, di macchinari, di fabbriche, di ristoranti, di opere di costruzi |
| Localizzazione dello showroom: | Canada, Turchia, Germania, Indonesia, Messico, Russia, Romania | Componenti fondamentali: | Cuscinetti, ingranaggi, motore, motore |
| Max. Lunghezza girata (mm): | 3000 millimetri | Scavo a fusione (mm): | 280 |
| Anno: | 2022 | Port: | Porto cinese. |
Descrizione di prodotto
Torno manuale per filtrazione di tubi orizzontali per campi petroliferi

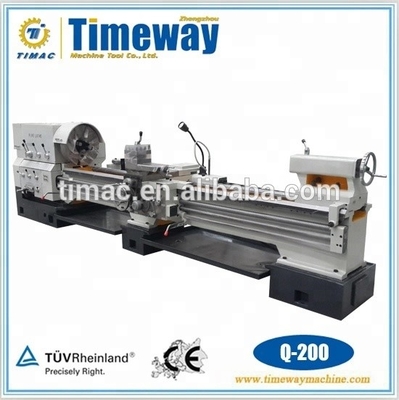

Q-200 Q-225 Q-240 Q-280 Q-330
Principale prospettiva
Descrizione del prodotto
Caratteristiche:
- I torni a olio sono utilizzati per girare i fili di tubi, all'interno e all'esterno.
- Possono essere utilizzati per realizzare cerchi esterni, fori e superfici terminali di alberi o dischi come macchine utensili generali.
- Testa massiccia con fusione di precisione in cuscinetti a rulli conici, 2 supporti per il giradischi su entrambi i lati
- L'elevata coppia del fusibile di lavoro garantisce elevati tassi di rimozione dei frammenti quando si lavorano parti di grande diametro.
- Un letto di macchine pesanti in ghisa di alta qualità, con conducenti rinforzati e a terra.
- Controlli centrali e pratici per i condotti di alimentazione e filo.
- Ampio spettro di fili metrici e a pollici.
- Gli ingranaggi sono induriti e macinati.
- Portatore di attrezzi pesanti a 4 stazioni.
- Sistema di raffreddamento incluso.
Lavoratori di fili conici interni ed esterni:
Parametro tecnico:
| Specificità | Unità | Q-200 | Q-225 | Q-240 | Q-280 | Q-330 | |
| Capacità | Sballato sul letto. | mm | Φ630/Φ800 | Φ630/Φ800 | Φ800 | Φ1000 | Φ1000 |
| Swing sullo scivolo croce | mm | Φ340/Φ540 | Φ340/Φ540 | Φ480 | Φ610 | Φ610 | |
| Distanza tra i centri | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Intervallo di filettatura dei tubi | mm | Φ50-193 | Φ50-220 | Φ60-230 | Φ130-270 | Φ190-320 | |
| Larghezza del letto | mm | 550 | 550 | 705 | 755 | 755 | |
| Viaggio sull'asse X | mm | 320 | 320 | 320 | 520 | 520 | |
| Viaggio sull'asse Z | mm | 1310/2810 | 1310/2810 | 1310/2810 | 1300/2800 | 1300/2800 | |
| Capacità di carico massima | kg | 3000 | 3000 | 3000 | 5000 | 5000 | |
| Fusoliera | Fusoliera a fusione | mm | Φ200 | Φ225 | Φ240 | Φ280 | Φ330 |
| Passi di velocità dello spinello | passaggi | FWD.12/REV.6 | FWD.12/REV.6 | 12 | 12 | 9 | |
| Velocità del mandrino | rpm | 24-300/38-384 | 24-300/38-384 | 20-460 | 16-380 | 7.5-280 | |
| Dimensione del tubo | mm | Φ520 | Φ520 | Φ630 | Φ800 | Φ780 | |
| Tipo Chuck | - | Manuale a 4 mascelle | Manuale a 4 mascelle | elettrico a 4 mascelle | Manuale a 4 mascelle | elettrico a 4 mascelle | |
| Torretta | Tipo di torretta | - | 4 stazioni manuali | 4 stazioni manuali | 4 stazioni manuali | 4 stazioni manuali | 4 stazioni manuali |
| Dimensioni del bastone | mm | 32x32 | 32x32 | 32x32 | 40x40 | 40x40 | |
| Viaggio della torretta | mm | 200 | 200 | 200 | 300 | 300 | |
| Mangimi | Tipo di alimentazione/intervallo dell'asse X | mm/r | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 64/0.05-12.15 | 22/0.02-0.45 |
| Alimentazione rapida dell'asse X | mm/min | 2300 | 2300 | 2300 | 1870 | 1870 | |
| Tipi di alimentazione per l'asse Z/intervallo | mm/r | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | 64/0.1-24.3 | 26/0.07-1.33 | |
| Alimentazione rapida dell'asse Z | mm/min | 4000 | 4000 | 4000 | 3740 | 3740 | |
| Filtro Taglio | Numero di filo metrico e intervallo | mm | 24/1-14 | 24/1-14 | 1-15 | 30/1-30 | 23/1-15 |
| Numero di filati e di fasce in pollici | T.P.I. | 40/2-28 | 40/2-28 | 1-14 | 27/1-28 | 22/2-28 | |
| Numero di filo e di gamma del modulo | mm | - | - | 0.5-7.5 | - | - | |
| Numero di filo e di fascia DP | D.P. | - | - | 2-28 | - | - | |
| Fabbricazione | Diametro della piuma della coda | mm | Φ100 | Φ100 | Φ100 | Φ140 | Φ140 |
| Penna conica della coda | - | MT5# | MT5# | MT5# | MT6# | MT6# | |
| Viaggi di piume di coda | mm | 250 | 250 | 250 | 300 | 300 | |
| Potenza | Potenza del motore principale | kW | 7.5 | 7.5 | 18.5 | 22 | 22 |
| Potenza del motore rapido | kW | 0.3 | 0.3 | 1.1 | 1.5 | 1.5 | |
| Potenza del motore del refrigerante | kW | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Altri | Dimensioni della macchina | mm | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 |
| Peso della macchina | kg | 4200/5050 | 4300/5150 | 8500/9500 | 10000/11500 | 11500/13000 | |
Configurazione standard:
- 4 - mascella indipendente, 2 serie
- Dispositivo di tornitura conipre, 1 set
- Supporto esterno, 1 pezzo
- Trasferimento manuale della coda
- Guardia postale di Chuck & Tool
- Sistema di raffreddamento, luce alogenica
- Strumento di manutenzione e scatola degli attrezzi
- Manuale di funzionamento in inglese
Immagini dettagliate

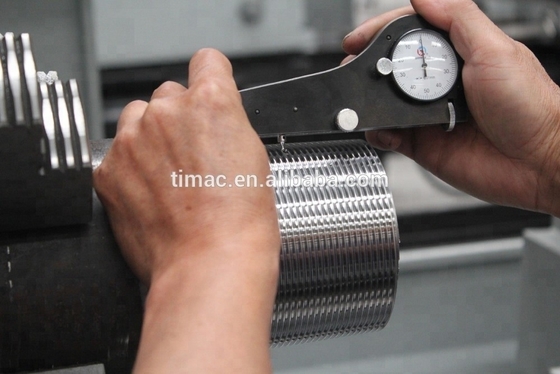

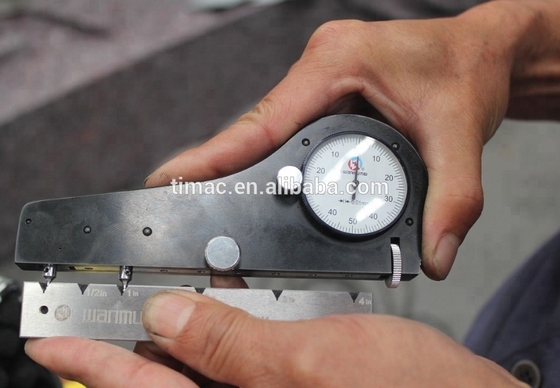

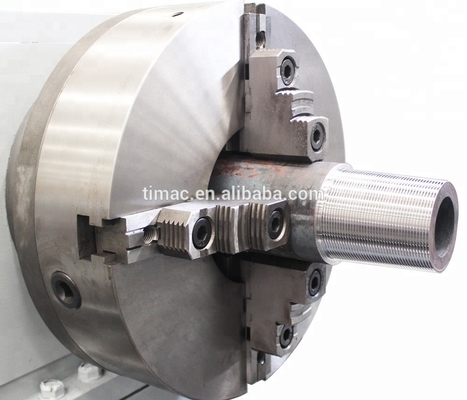

Taglio e collaudo di fili affusolati:

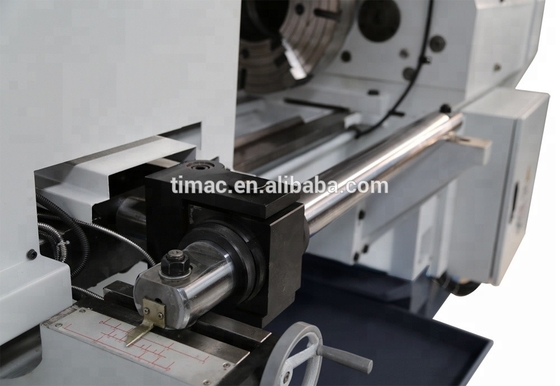

Dispositivo di torsione conipre:
