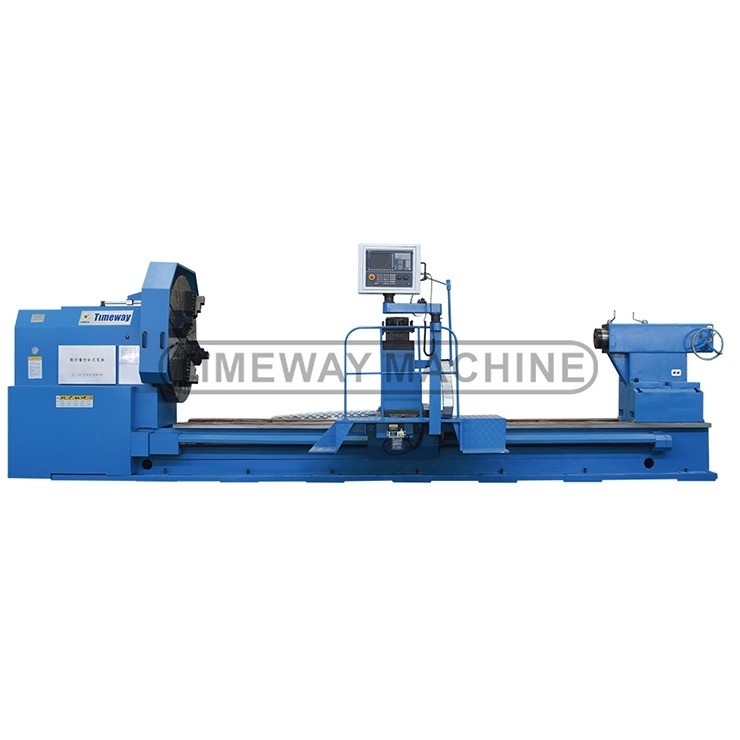

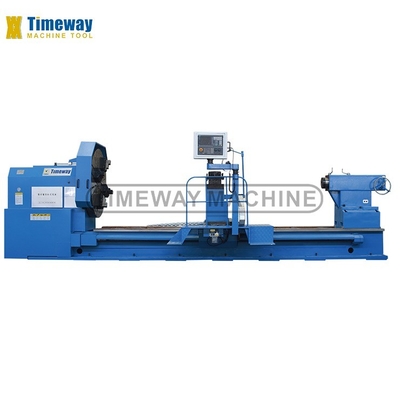

Prodotto in macchina CNC orizzontale piana con 320 giri al minuto Max.
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | AK-1250/AK-1600/AK-1800/AK-2000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $110,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 12000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 16000 | Larghezza del letto (mm): | 1100 mm |
| Potenza del motore a fusione ((kW): | 30 | Numero di spine: | Non sposato |
| Numero di assi: | 2 | Viaggio (asse X): | 850 millimetri |
| Viaggio (asse Z): | 500 MM | Accuratezza di posizionamento (mm): | 0,03 millimetri |
| Ripetibilità (X/Y/Z) (mm): | 0,012 | Dimensione ((L*W*H): | 15700x3200x2850 |
| Voltaggio: | 220V/380V | Sistema di controllo CNC: | FANUC |
| Stazioni di postazione degli attrezzi: | 4 | Peso (kg): | 34800 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Multifunzione |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Oscillazione sopra il letto: | 1250 |
| Passare la carrozza: | 900 | Max. Length del pezzo in lavorazione: | 3000/5000/6000/8000/10000/12000 |
| Max. lunghezza di rotazione: | 2800/4800/5800/7800/9800/11800 | Portata del binario di guida: | 2800/4800/5800/7800/9800/11800 1100 |
| Diametro della spina: | 1250 | Peso massimo del pezzo da lavorare: | 16 |
| Naso del fuso: | A2-15 | Foro di fuso: | 100 |
| Foratura conipra dello spinello: | Metrica 140 | Condizione: | Nuovo |
| Scavo a fusione (mm): | 100 | Marca di Toolpost: | Pragati |
| Industria applicabile: | Servizi di riparazione di macchine, fabbricazione, uso domestico, commercio al dettaglio, opere di c | Localizzazione dello showroom: | L'Egitto, Canada, Turchia, Regno Unito, Italia, Francia, Germania, Vietnam, Filippine, Brasile, Perù |
| Componenti fondamentali: | Altri | Max. Lunghezza girata (mm): | 12000 |
| Tipo di commercializzazione: | Altri | Velocità massima del mandrino (rpm): | 320 giri/h |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Applicazione:
Questo martello pneumatico per la forgiatura è ampiamente utilizzato per lavori di forgiatura generali, come il tracciamento, il ribaltamento, il punzonaggio, l'acciaio, la forgiatura, la saldatura, la piegatura e la torsione.Si usa anche per la forgiatura di matrici di supporto.
Caratteristiche:
---Questa serie di letto macchina come un intero struttura a forma di scatola, l'uso di ferro fuso di alto standard (HT300) una fusione di stampaggio, dopo il secondo trattamento di invecchiamento, prestazioni stabili;buona rigidità, capacità anti-vibrazione.
--- Il foro dello spinello è di 100 mm, la struttura della scatola è robusta, adatta per la lavorazione pesante.
--- la velocità del mandrino può essere di 33 velocità con cambio manuale; controllo automatico della velocità di cambio con il codice M, selezione della velocità variabile automaticamente con il controllo del codice S,raggiungere velocità senza gradini e taglio lineare costante.
--- dotati di un palo utensile elettrico verticale a 4 stazioni, ma anche, a seconda delle proprie esigenze, di vari tipi di palo utensile elettrico a 6 o 8 stazioni.
---Il motore a fusione adotta il motore asincrono a tre fasi a corrente alternata da 30 kW, con potenza variabile e di ampio raggio.

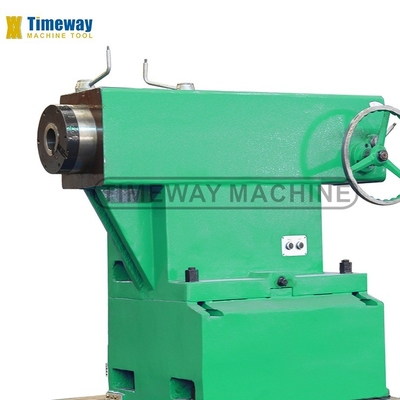

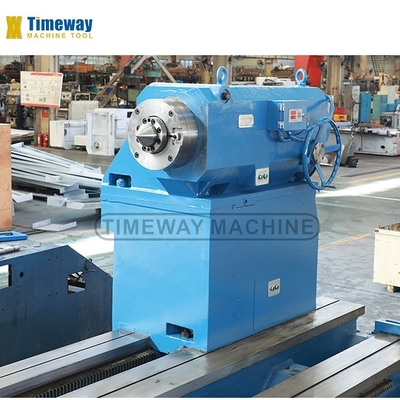

---La struttura del tailstock è robusta, può resistere a tagli pesanti, tailstock elettrico standard, per ottenere un movimento automatico rapido, migliorare l'efficienza.
--- il sistema CNC utilizza il sistema di controllo SIEMENS 828D più noto al mondo (disponibile anche in base alle esigenze dell'utente che corrispondono ad altri sistemi), può controllare simultaneamente i 2 assi (X, Z),e ha una linea retta, interpolazione di arco e filo e altri cicli fissi e altri
funzioni, la risoluzione minima di 0,001 mm.
--- dotato di un pulsante di sicurezza di arresto di emergenza, quando la macchina ha improvvisamente incontrato un improvviso arresto di corrente o un arresto automatico, a causa della speciale progettazione del circuito di controllo,la macchina può essere auto-protezione, per garantire che la macchina e la sicurezza del personale, Il programma di controllo è stato "solidificato" nel chip, non sarà perso, perché è memorizzato nel menu del programma.
---Questa serie di macchine è basata sul mercato internazionale, l'ultima tendenza di sviluppo dei torni CNC sviluppati con controllo a circuito semiclosso dei torni CNC universali.La macchina è ampiamente utilizzata, flessibile, adatto per la lavorazione di tutti i tipi di forme complesse
parti di alberi, dischi, come la superficie cilindrica interna e esterna, la superficie conica, la superficie circolare, la faccia finale, la fessura, la camminata, specialmente per la lavorazione di più specie, di piccoli lotti di giri,adattabilità al processo, efficienza di lavorazione, basso tasso di rottami, buona consistenza del prodotto finito
Il prodotto, può ridurre i requisiti tecnici dei lavoratori qualificati.
Questo martello pneumatico per la forgiatura è ampiamente utilizzato per lavori di forgiatura generali, come il tracciamento, il ribaltamento, il punzonaggio, l'acciaio, la forgiatura, la saldatura, la piegatura e la torsione.Si usa anche per la forgiatura di matrici di supporto.
Caratteristiche:
---Questa serie di letto macchina come un intero struttura a forma di scatola, l'uso di ferro fuso di alto standard (HT300) una fusione di stampaggio, dopo il secondo trattamento di invecchiamento, prestazioni stabili;buona rigidità, capacità anti-vibrazione.
--- Il foro dello spinello è di 100 mm, la struttura della scatola è robusta, adatta per la lavorazione pesante.
--- la velocità del mandrino può essere di 33 velocità con cambio manuale; controllo automatico della velocità di cambio con il codice M, selezione della velocità variabile automaticamente con il controllo del codice S,raggiungere velocità senza gradini e taglio lineare costante.
--- dotati di un palo utensile elettrico verticale a 4 stazioni, ma anche, a seconda delle proprie esigenze, di vari tipi di palo utensile elettrico a 6 o 8 stazioni.
---Il motore a fusione adotta il motore asincrono a tre fasi a corrente alternata da 30 kW, con potenza variabile e di ampio raggio.
---La struttura del tailstock è robusta, può resistere a tagli pesanti, tailstock elettrico standard, per ottenere un movimento automatico rapido, migliorare l'efficienza.
--- il sistema CNC utilizza il sistema di controllo SIEMENS 828D più noto al mondo (disponibile anche in base alle esigenze dell'utente che corrispondono ad altri sistemi), può controllare simultaneamente i 2 assi (X, Z),e ha una linea retta, interpolazione di arco e filo e altri cicli fissi e altri
funzioni, la risoluzione minima di 0,001 mm.
--- dotato di un pulsante di sicurezza di arresto di emergenza, quando la macchina ha improvvisamente incontrato un improvviso arresto di corrente o un arresto automatico, a causa della speciale progettazione del circuito di controllo,la macchina può essere auto-protezione, per garantire che la macchina e la sicurezza del personale, Il programma di controllo è stato "solidificato" nel chip, non sarà perso, perché è memorizzato nel menu del programma.
---Questa serie di macchine è basata sul mercato internazionale, l'ultima tendenza di sviluppo dei torni CNC sviluppati con controllo a circuito semiclosso dei torni CNC universali.La macchina è ampiamente utilizzata, flessibile, adatto per la lavorazione di tutti i tipi di forme complesse
parti di alberi, dischi, come la superficie cilindrica interna e esterna, la superficie conica, la superficie circolare, la faccia finale, la fessura, la camminata, specialmente per la lavorazione di più specie, di piccoli lotti di giri,adattabilità al processo, efficienza di lavorazione, basso tasso di rottami, buona consistenza del prodotto finito
Il prodotto, può ridurre i requisiti tecnici dei lavoratori qualificati.
Specificità | Unità | AK-1250 | AK-1600 | AK-1800 | AK-2000 | |||
Sballato sul letto. | mm | 1250 | 1600 | 1840 | 2000 | |||
Passare la carrozza | mm | 900 | 1250 | 1450 | 1600 | |||
Lunghezza massima del pezzo da lavorare | mm | 3000/5000/6000/8000/10000/12000 | 3000/5000/6000/8000/10000/12000 | 1000-16000 | 3000/5000/6000/8000/10000/12000 | |||
Lunghezza massima di rotazione | mm | 2800/4800/5800/7800/9800/11800 | 2800/4800/5800/7800/9800/11800 | 2800/4800/5800/7800/9800/11800 | ||||
Distanze della guida | mm | 1100 | 1100 | 1100 | 1100 | |||
Diametro della spina | mm | 1250 | 1400 | 1600 | 1600 | |||
Peso massimo del pezzo da lavorare | t | 16 | 16 | 16 | 16 | |||
Naso a fusione | mm | A2-15 | A2-15 | A2-15 | ||||
Scavo a fusione | mm | 100 | 100 | 130 | 100 | |||
Foratura conipra dello spinello | - | Metrica 140 | Metrica 140 | Metrica 140 | Metrica 140 | |||
Intervallo di velocità del mandrino (senza passo) | rpm | 3-320 | 3-320 | 3-200 | 3-320 | |||
Intervallo di velocità del mandrino (passi manuali) | rpm | CCW: 3.15-315 ((21); CW: 3.5-291 ((12) | CCW: 3.15-315 ((21); CW: 3.5-291 ((12) | CCW: 3.15-315 ((21); CW: 3.5-291 ((12) | ||||
Max. potenza di taglio | N | 39200 | 39200 | 39200 | ||||
Velocità rapide dell'asse X/Z | mm/min | 4000/6000 | 4000/6000 | 4000/4000 | 4000/6000 | |||
Viaggio massimo dell'asse X | mm | 850 | 850 | 850 | ||||
Posizione di lavoro della torretta | - | V4 | V4 | V4 | V4 | |||
Dimensione della torretta | mm | 380x380 | 380x380 | 380x380 | ||||
Max. forza di alimentazione | N | 10875 | 10875 | 10875 | ||||
Sezione del bastone degli utensili | mm | 50x50 | 50x50 | 55x55 | 50x50 | |||
Dia. di piume da coda | mm | 260 | 260 | 260 | 260 | |||
Viaggio della piuma di coda | mm | 300 | 300 | 300 | 300 | |||
Foratura conipera di piuma di coda | - | Metrica 80 | Metrica 80 | Metrica 80 | Metrica 80 | |||
Sistema CNC | - | FANUC | FANUC | FANUC o SIEMENS | FANUC | |||
Precisione del pezzo da lavorare | - | IT7 | IT7 | IT7 | ||||
Roverezza della superficie | μm | Ra2,5-3.2 | Ra2,5-3.2 | Ra2,5-3.2 | ||||
Potenza del motore principale | kW | 30 | 30 | 37 | 30 | |||
Peso della macchina | kg | 15000/19400/21560/26000/30400/34800 | ||||||
Distanze | mm | 6400/8400/9400/11400/13400/15400 | 6400/8400/9400/11400/13400/15400 | 6400/8400/9400/11400/13400/15400 | ||||
Larghezza | mm | 3200 | 3200 | 3200 | ||||
Altezza | mm | 2220 | 2750 | 2850 | 2950 | |||
Accessori standard: | Accessori opzionali: |
sistema CNC FANUC/GSK/SIEMENS, 4 mandriole, un'impostazione di 4 stazioni per utensili elettrici, Wlampada ork, sistema di raffreddamento, Impulso manuale (MPG), Centri morti, Pistola a olio, lampada pilota, pompa di lubrificazione automatica, con una lunghezza massima superiore a 20 mm Strumenti e scatola degli strumenti, Cuneo di livellamento& bulloni, Manuale di funzionamento (inglese). | con una lunghezza di 6 mm o più, ma non superiore a 15 mm, Riposo costante, supporto a rulli, Tutta la guardia. Centri in diretta, aria condizionata, Convogliatori di chip |
