Capacità di lavorazione su larga scala Paese di produzione di olio pesante Torno manuale con precisione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | Q-130 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $100,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto standard |
| Capacità di alimentazione: | 100 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 3000 millimetri | Distanza di velocità del mandrino (rpm): | 20 - 460 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 550 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 22 |
| Voltaggio: | 380V 50Hz | Dimensione ((L*W*H): | 5000x2100x1630 mm |
| Peso (kg): | 11500 chilogrammi | Garanzia: | 1 anno, 1 anno |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Normalmente |
| Tipo di macchina: | Torno di rivestimento di tubi a foratura grande | Diametro massimo del pezzo da lavorare: | 320 mm |
| Foro di fuso: | 330 mm | Larghezza del letto: | 755 mm |
| Velocità dello spinello: | 7.5-280mm (12 passi) | Larghezza del letto: | 755 mm |
| Max. Swing Diameter: | 1000 mm | Max. Swing Diameter (millimetri): | 130 |
| Condizione: | Nuovo | Scavo a fusione (mm): | 130 |
| Industria applicabile: | Impianto di produzione | Localizzazione dello showroom: | Italia, Germania, Vietnam, Romania, Australia |
| Componenti fondamentali: | Cuscinetto, ingranaggio, motore, cambio, altro, SpA | Max. Lunghezza girata (mm): | 3000 millimetri |
| Port: | Porto della Cina | ||
Descrizione di prodotto

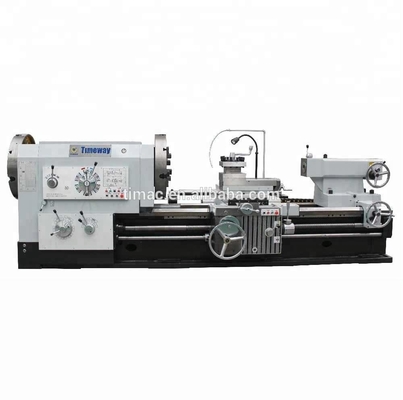

Torno manuale pesante del paese petrolifero
Applicazione:
Il tornio di serie comprende tutte le funzioni e le prestazioni del tornio comune, viene utilizzato per girare filettini interni ed esterni (taper).Quindi il tornitore per filettatura di tubi può diventare una sorta di tornitore per uso speciale.
In base ai diversi diametri dei pezzi da lavorare, il cliente può scegliere diverse macchine utensili.Possiamo fornire quanto segue:
Q-130 (130 mm), Q-200 (200 mm),
Q-225 (225 mm), Q-240 (240 mm),
Q-280 (280 mm), Q-330 (330 mm),
Q-390 (390 mm), Q-440 (440 mm),
Q-520 (520 mm).
Principale prospettiva
Descrizione del prodotto
Caratteristiche:
- I torni a olio sono utilizzati per girare i fili di tubi, all'interno e all'esterno.
- Possono essere utilizzati per realizzare cerchi esterni, fori e superfici terminali di alberi o dischi come macchine utensili generali.
- Testa massiccia con fusione di precisione in cuscinetti a rulli conici, 2 supporti per il giradischi su entrambi i lati
- L'elevata coppia del fusibile di lavoro garantisce elevati tassi di rimozione dei frammenti quando si lavorano parti di grande diametro.
- Un letto di macchine pesanti in ghisa di alta qualità, con conducenti rinforzati e a terra.
- Controlli centrali e pratici per i condotti di alimentazione e filo.
- Ampio spettro di fili metrici e a pollici.
- Gli ingranaggi sono induriti e macinati.
- Portatore di attrezzi pesanti a 4 stazioni.
- Sistema di raffreddamento incluso.
Parametro tecnico:
Q-130 Q-200 Q-225 Q-240
| Specificità | Unità | Q-130 | Q-200 | Q-225 | Q-240 | |
| Capacità | Sballato sul letto. | mm | Φ630/Φ800 | Φ630/Φ800 | Φ630/Φ800 | Φ800 |
| Swing sullo scivolo croce | mm | Φ340/Φ540 | Φ340/Φ540 | Φ340/Φ540 | Φ480 | |
| Distanza tra i centri | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Intervallo di filettatura dei tubi | mm | Φ30-126 | Φ50-193 | Φ50-220 | Φ60-230 | |
| Larghezza del letto | mm | 550 | 550 | 550 | 705 | |
| Viaggio sull'asse X | mm | 320 | 320 | 320 | 320 | |
| Viaggio sull'asse Z | mm | 1310/2810 | 1310/2810 | 1310/2810 | 1310/2810 | |
| Capacità di carico massima | kg | 3000 | 3000 | 3000 | 3000 | |
| Fusoliera | Fusoliera a fusione | mm | Φ130 | Φ200 | Φ225 | Φ240 |
| Passi di velocità dello spinello | passaggi | FWD.18/REV.9 | FWD.12/REV.6 | FWD.12/REV.6 | 12 | |
| Velocità del mandrino | rpm | 12-642/19-800 | 24-300/38-384 | 24-300/38-384 | 20-460 | |
| Dimensione del tubo | mm | Φ400 | Φ520 | Φ520 | Φ630 | |
| Tipo Chuck | - | Manuale a 3 mascelle | Manuale a 4 mascelle | Manuale a 4 mascelle | elettrico a 4 mascelle | |
| Torretta | Tipo di torretta | - | 4 stazioni manuali | 4 stazioni manuali | 4 stazioni manuali | 4 stazioni manuali |
| Dimensioni del bastone | mm | 32x32 | 32x32 | 32x32 | 32x32 | |
| Viaggio della torretta | mm | 200 | 200 | 200 | 200 | |
| Mangimi | Tipo di alimentazione/intervallo dell'asse X | mm/r | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 |
| Alimentazione rapida dell'asse X | mm/min | 2300 | 2300 | 2300 | 2300 | |
| Tipi di alimentazione per l'asse Z/intervallo | mm/r | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | |
| Alimentazione rapida dell'asse Z | mm/min | 4000 | 4000 | 4000 | 4000 | |
| Filtro Taglio | Numero di filo metrico e intervallo | mm | 52/1-224 | 24/1-14 | 24/1-14 | 1-15 |
| Numero di filati e di fasce in pollici | T.P.I. | 40/2-28 | 40/2-28 | 40/2-28 | 1-14 | |
| Numero di filo e di gamma del modulo | mm | - | - | - | 0.5-7.5 | |
| Numero di filo e di fascia DP | D.P. | - | - | - | 2-28 | |
| Fabbricazione | Diametro della piuma della coda | mm | Φ100 | Φ100 | Φ100 | Φ100 |
| Penna conica della coda | - | MT5# | MT5# | MT5# | MT5# | |
| Viaggi di piume di coda | mm | 250 | 250 | 250 | 250 | |
| Potenza | Potenza del motore principale | kW | 7.5 | 7.5 | 7.5 | 18.5 |
| Potenza del motore rapido | kW | 0.3 | 0.3 | 0.3 | 1.1 | |
| Potenza del motore del refrigerante | kW | 0.125 | 0.125 | 0.125 | 0.125 | |
| Altri | Dimensioni della macchina | mm | 3657/5157 x1360x1480 | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 |
| Peso della macchina | kg | 3800/4600 | 4200/5050 | 4300/5150 | 8500/9500 | |
Q-280 Q-330 Q-390 Q-440 Q-520
| Specificità | Unità | Q-280 | Q-330 | Q-390 | Q-440 | Q-520 | |
| Capacità | Sballato sul letto. | mm | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1250 |
| Swing sullo scivolo croce | mm | Φ610 | Φ610 | Φ610 | Φ610 | Φ810 | |
| Distanza tra i centri | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Intervallo di filettatura dei tubi | mm | Φ130-270 | Φ190-320 | Φ190-380 | Φ270-430 | Φ350-510 | |
| Larghezza del letto | mm | 755 | 755 | 755 | 755 | 755 | |
| Viaggio sull'asse X | mm | 520 | 520 | 520 | 520 | 520 | |
| Viaggio sull'asse Z | mm | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | |
| Capacità di carico massima | kg | 5000 | 5000 | 5000 | 5000 | 5000 | |
| Fusoliera | Fusoliera a fusione | mm | Φ280 | Φ330 | Φ390 | Φ440 | Φ520 |
| Passi di velocità dello spinello | passaggi | 12 | 9 | 9 | 9 | 9 | |
| Velocità del mandrino | rpm | 16-380 | 7.5-280 | 6-205 | 4.9-180 | 4.9-180 | |
| Dimensione del tubo | mm | Φ800 | Φ780 | Φ850 | Φ1000 | Φ1000 | |
| Tipo Chuck | - | Manuale a 4 mascelle | elettrico a 4 mascelle | elettrico a 4 mascelle | elettrico a 4 mascelle | elettrico a 4 mascelle | |
| Torretta | Tipo di torretta | - | 4 stazioni manuali | 4 stazioni manuali | 4 stazioni manuali | 4 stazioni manuali | 4 stazioni manuali |
| Dimensioni del bastone | mm | 40x40 | 40x40 | 40x40 | 40x40 | 40x40 | |
| Viaggio della torretta | mm | 300 | 300 | 300 | 300 | 300 | |
| Mangimi | Tipo di alimentazione/intervallo dell'asse X | mm/r | 64/0.05-12.15 | 22/0.02-0.45 | 32/0.095-1.44 | 22/0.02-0.45 | 32/0.095-1.44 |
| Alimentazione rapida dell'asse X | mm/min | 1870 | 1870 | 1870 | 1870 | 1870 | |
| Tipi di alimentazione per l'asse Z/intervallo | mm/r | 64/0.1-24.3 | 26/0.07-1.33 | 32/0.095-1.4 | 26/0.07-1.33 | 32/0.095-1.4 | |
| Alimentazione rapida dell'asse Z | mm/min | 3740 | 3740 | 3740 | 3740 | 3740 | |
| Filtro Taglio | Numero di filo metrico e intervallo | mm | 30/1-30 | 23/1-15 | 23/1-15 | 23/1-15 | 23/1-15 |
| Numero di filati e di fasce in pollici | T.P.I. | 27/1-28 | 22/2-28 | 22/2-28 | 22/2-28 | 22/2-28 | |
| Numero di filo e di gamma del modulo | mm | - | - | - | - | - | |
| Numero di filo e di fascia DP | D.P. | - | - | - | - | - | |
| Fabbricazione | Diametro della piuma della coda | mm | Φ140 | Φ140 | Φ140 | Φ140 | Φ140 |
| Penna conica della coda | - | MT6# | MT6# | MT6# | MT6# | MT6# | |
| Viaggi di piume di coda | mm | 300 | 300 | 300 | 300 | 300 | |
| Potenza | Potenza del motore principale | kW | 22 | 22 | 22 | 22 | 22 |
| Potenza del motore rapido | kW | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| Potenza del motore del refrigerante | kW | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Altri | Dimensioni della macchina | mm | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 | 5000/6500 x2100x1680 | 5000/6500 x2100x1680 | 5000/6500 x2100x1700 |
| Peso della macchina | kg | 10000/11500 | 11500/13000 | 12800/14300 | 13000/14500 | 15000/16500 | |
Configurazione standard:
- 3/4 - spinta alla mascella, 2 serie
- Dispositivo di tornitura conipre, 1 set
- Supporto esterno, 1 pezzo
- Trasferimento manuale della coda
- Guardia postale di Chuck & Tool
- Sistema di raffreddamento, luce alogenica
- Strumento di manutenzione e scatola degli attrezzi
- Manuale di funzionamento in inglese
Immagini dettagliate

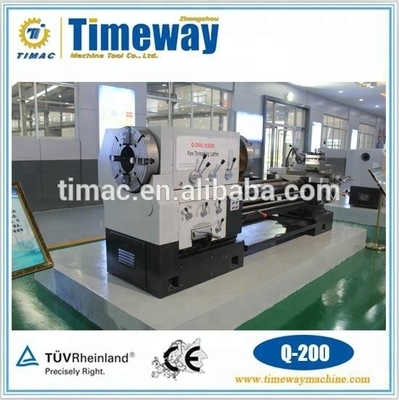

Q-130 e Q-200:

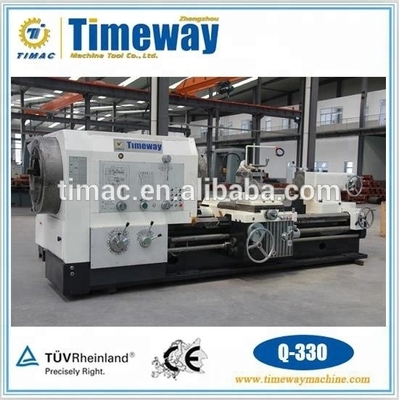

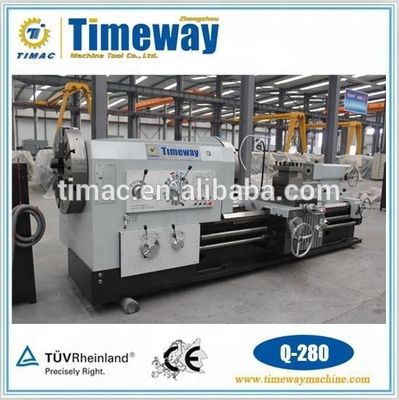

Q-280 e Q-330:

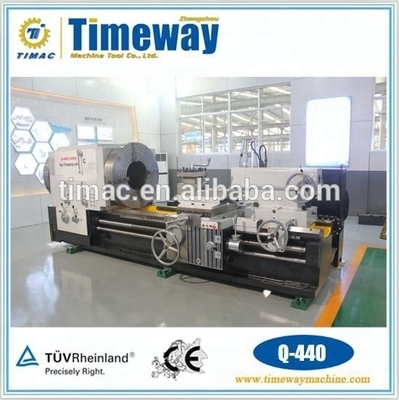

Q-440 e Q-520:
