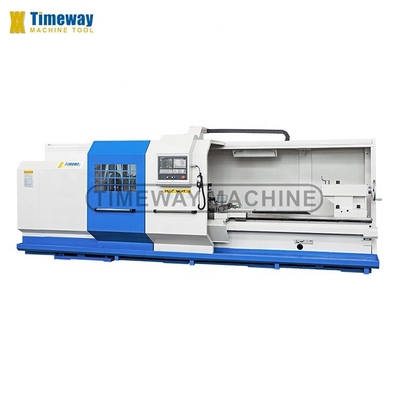

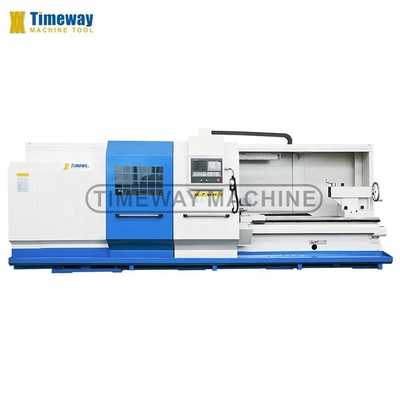

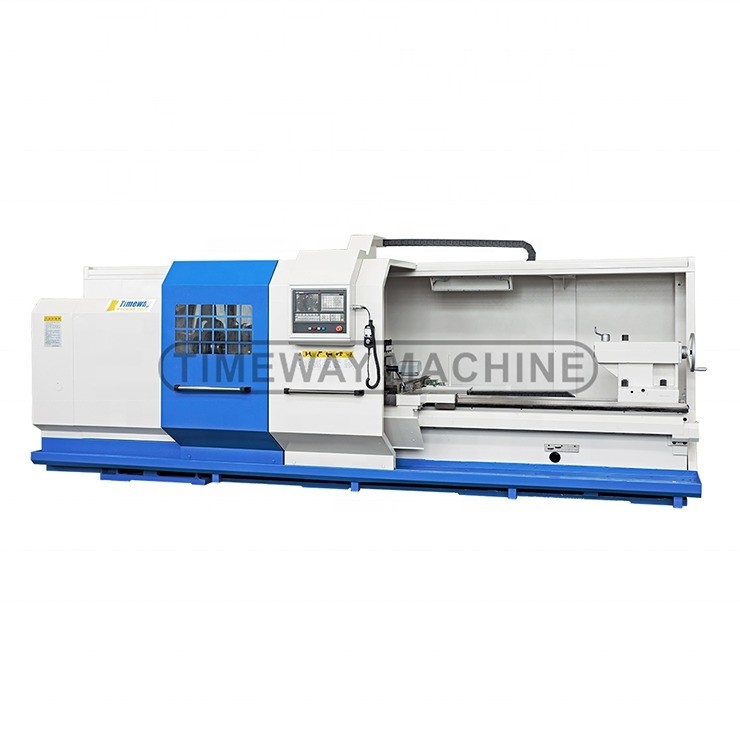

8000mm Max. Lunghezza del pezzo di lavoro Torno CNC per tipo Cnc Potenza di progettazione automatica e perfetta
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | AK800 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $110,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 8000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Larghezza del letto (mm): | 500 MM | Potenza del motore a fusione ((kW): | 15 |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 420 mm | Viaggio (asse Z): | 500 MM |
| Dimensione ((L*W*H): | 104852219x1830 | Voltaggio: | 220V/380V |
| Sistema di controllo CNC: | FANUC | Stazioni di postazione degli attrezzi: | 4 |
| Peso (kg): | 9750 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Automazione | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Max.Swing sopra il letto: | 800 | Max... sposta sullo scivolo.: | 480 |
| Distanza fra i centri: | 1000/1500/2000/3000/4000/5000/6000/8000/- | Lunghezza di Max.Turning: | 850/1350/1850/2850/3850/4850/5850/7850/- |
| Larghezza del letto: | 600 | Capacità di carico: | 3000 |
| Naso del fuso: | C11 ((C15 facoltativo) | Foro di fuso: | 100 (facoltativo 140) |
| Taper a fusione: | Metrica 120 (metrica 150 facoltativa) | Altezza centrale: | 400 mm |
| Condizione: | Nuovo | Scavo a fusione (mm): | 100 |
| Marca di Toolpost: | Pragati | Industria applicabile: | Negozi di riparazione di macchine, fabbriche |
| Localizzazione dello showroom: | Egitto, Turchia, Italia, Brasile, Perù, Indonesia, Messico, Russia, Argentina | Tipo di commercializzazione: | Prodotto ordinario |
| Componenti fondamentali: | Cuscinetto, SpA | Max. Lunghezza girata (mm): | 7850 |
| Velocità massima del mandrino (rpm): | 800 giri/h | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:
- Questa serieIl tornio CNC adotta una fusione di ghisa standard (HT300), dopo il secondo trattamento di invecchiamento, ha la caratteristica di stabile.prestazioni; larghezza della guida (600 mm), buona rigidità, resistenza alle vibrazioni;Prodotti ottenuti mediante indurimento a media frequenza (durezza superiore a SHAW 68) e lavorati con la macchina di rettifica delle guide importata, per garantire una lunga durata di vita, alta precisione e buona manutenzione. Il letto (da 1000mm-5000mm) è di tipo unidimensionale, 6000mm e sopra il letto è di due pezzi butted.
-Questa serie di macchine spindle bore ha due tipi, uno è Φ100mm, l'altro è Φ140mm. cuscinetto spindle utilizza il cuscinetto ben noto della Cina realizzato da HRB, LYC e ZWZ, come può essere configurato NSK,SKF e altri cuscinetti importati. diametro di foratura di Φ140 mm per soddisfare la lavorazione di parti di barre o tubi più grandi.
- cambio idraulico automatico a 4 turni controllato dal codice M, cambio di velocità automatico senza gradini controllato dalla selezione del codice S; cambio di velocità manuale a 4 passaggi controllato a mano,cambio di velocità automatico senza gradini controllato dalla selezione del codice S■ 18 passaggi manuali di variazione della velocità controllati a mano.
- La scatola a fusione adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusione.la testa è lubrificata con un ciclo di bagno di olioL'estremità anteriore dell'albero principale adotta una struttura a tre supporti di un cuscinetto a sfera di contatto angolare bidirezionale.Gli ingranaggi della testa sono spenti e a terra per garantire una trasmissione accurata e un basso rumore.

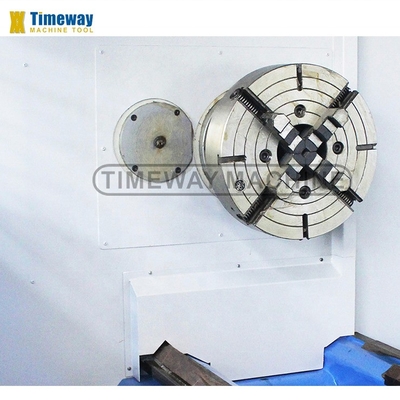

- Il motore principale è un motore ad alta frequenza di 15 kW; dotato di un volante a tre mascelle autocentrante manuale standard F400, secondo le esigenze degli utenti finali,è possibile scegliere per la spinta pneumatica e idraulica a tre mascelle e a quattro mascelle.

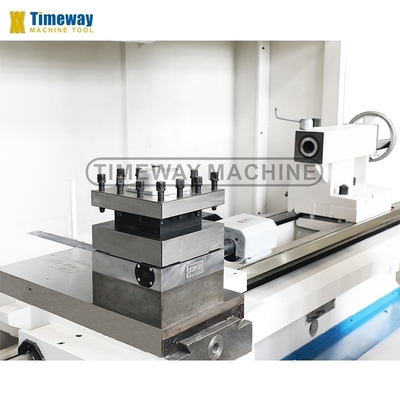

- Tutte le macchine a tornio sono dotate di torretta elettrica, sollevamento libero, cambio utensile rapido e semplice, ci sono stazioni verticali 4 e 6, stazioni orizzontali 6 e altre torrette elettriche a scelta.
- prima della consegna tutti i torni saranno testati dal rilevatore laser britannico RENISHAW per il rilevamento e la compensazione della precisione dinamica,quindi il tornio ha un'alta precisione di posizionamento e ripetizione precisione di posizionamento.
- il sistema CNC utilizza il sistema di controllo servo CA di fama internazionale FANUC, SIEMENS o China GSK.dotato di un pulsante di sicurezza di arresto di emergenza, quando la macchina ha improvvisamente incontrato un improvviso interruzione di corrente o altri guasti, a causa della speciale progettazione del circuito di controllo, può essere auto-protezione per garantire che il

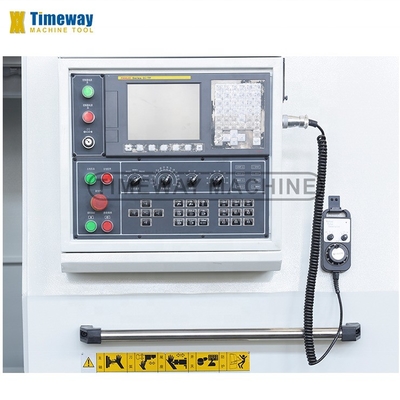

Il pannello di comando è situato a circa 1500 mm dal suolo, molto moderato, ergonomico, piacevole e facile da usare e da comprendere.
- Questa serie di torni è ampiamente utilizzata, operazione flessibile, adatta per la lavorazione di tutti i tipi di forme complesse di alberi, set, parti di disco, come il giro di superfici cilindriche interne ed esterne,superficie conica, superficie circolare, faccia finale, scanalatura, cammarella, filettatura,
-Soprattutto per la lavorazione multi-specie, di piccoli lotti di giri, adattabilità del processo, elevata efficienza di lavorazione, basso tasso di rottami, buona consistenza del prodotto, facile programmazione, semplice funzionamento,riduzione dei requisiti tecnici dei lavoratori, è il mezzo ideale di lavorazione meccanica
- Questa serieIl tornio CNC adotta una fusione di ghisa standard (HT300), dopo il secondo trattamento di invecchiamento, ha la caratteristica di stabile.prestazioni; larghezza della guida (600 mm), buona rigidità, resistenza alle vibrazioni;Prodotti ottenuti mediante indurimento a media frequenza (durezza superiore a SHAW 68) e lavorati con la macchina di rettifica delle guide importata, per garantire una lunga durata di vita, alta precisione e buona manutenzione. Il letto (da 1000mm-5000mm) è di tipo unidimensionale, 6000mm e sopra il letto è di due pezzi butted.
-Questa serie di macchine spindle bore ha due tipi, uno è Φ100mm, l'altro è Φ140mm. cuscinetto spindle utilizza il cuscinetto ben noto della Cina realizzato da HRB, LYC e ZWZ, come può essere configurato NSK,SKF e altri cuscinetti importati. diametro di foratura di Φ140 mm per soddisfare la lavorazione di parti di barre o tubi più grandi.
- cambio idraulico automatico a 4 turni controllato dal codice M, cambio di velocità automatico senza gradini controllato dalla selezione del codice S; cambio di velocità manuale a 4 passaggi controllato a mano,cambio di velocità automatico senza gradini controllato dalla selezione del codice S■ 18 passaggi manuali di variazione della velocità controllati a mano.
- La scatola a fusione adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusione.la testa è lubrificata con un ciclo di bagno di olioL'estremità anteriore dell'albero principale adotta una struttura a tre supporti di un cuscinetto a sfera di contatto angolare bidirezionale.Gli ingranaggi della testa sono spenti e a terra per garantire una trasmissione accurata e un basso rumore.
- Il motore principale è un motore ad alta frequenza di 15 kW; dotato di un volante a tre mascelle autocentrante manuale standard F400, secondo le esigenze degli utenti finali,è possibile scegliere per la spinta pneumatica e idraulica a tre mascelle e a quattro mascelle.
- Tutte le macchine a tornio sono dotate di torretta elettrica, sollevamento libero, cambio utensile rapido e semplice, ci sono stazioni verticali 4 e 6, stazioni orizzontali 6 e altre torrette elettriche a scelta.
- prima della consegna tutti i torni saranno testati dal rilevatore laser britannico RENISHAW per il rilevamento e la compensazione della precisione dinamica,quindi il tornio ha un'alta precisione di posizionamento e ripetizione precisione di posizionamento.
- il sistema CNC utilizza il sistema di controllo servo CA di fama internazionale FANUC, SIEMENS o China GSK.dotato di un pulsante di sicurezza di arresto di emergenza, quando la macchina ha improvvisamente incontrato un improvviso interruzione di corrente o altri guasti, a causa della speciale progettazione del circuito di controllo, può essere auto-protezione per garantire che il
Il pannello di comando è situato a circa 1500 mm dal suolo, molto moderato, ergonomico, piacevole e facile da usare e da comprendere.
- Questa serie di torni è ampiamente utilizzata, operazione flessibile, adatta per la lavorazione di tutti i tipi di forme complesse di alberi, set, parti di disco, come il giro di superfici cilindriche interne ed esterne,superficie conica, superficie circolare, faccia finale, scanalatura, cammarella, filettatura,
-Soprattutto per la lavorazione multi-specie, di piccoli lotti di giri, adattabilità del processo, elevata efficienza di lavorazione, basso tasso di rottami, buona consistenza del prodotto, facile programmazione, semplice funzionamento,riduzione dei requisiti tecnici dei lavoratori, è il mezzo ideale di lavorazione meccanica
Classificazione: | Unità | AK-800 |
Max, girati sul letto. | mm | 800 |
Max... sposta sullo scivolo. | mm | 480 |
Distanza tra i centri | mm | 1000/1500/2000/3000/4000/5000/6000/8000/- |
Max. lunghezza di rotazione | mm | 850/1350/1850/2850/3850/4850/5850/7850/- |
Larghezza del letto | mm | 600 |
Capacità di carico | kg | 3000 |
Naso a fusione | mm | C11 ((C15 facoltativo) |
Scavo a fusione | mm | 100 (facoltativo 140) |
Conico di fusione | Metrica 120 (metrica 150 facoltativa) | |
Velocità del mandrino (passi manuali) | rpm | 6-750 ((18) |
Velocità del mandrino (manuale 4 passi senza passo) | rpm | 8-800 |
Velocità del mandrino (Hydraulic 4steps, stepless) | rpm | 8-800 |
Altezza centrale | mm | 400 |
Dimensione del tubo | mm | 400 |
Unità di alimentazione min.asse X/Z | mm | 0.001/0.001 |
Velocità di alimentazione rapida per asse X/Z | mm/min | 4000/5000 |
Viaggio incrociato (X) | mm | 420 |
Tipo di palo utensile | V4 (V6/H6/H8 facoltativo) | |
Tempo di cambio utensile | S | 2.4 |
Precisione di posizionamento ripetuta della torretta | mm | 0.008 |
Dimensione della sezione utensile | mm | 40x40 |
Diametro della piuma della coda | mm | 100 |
Viaggi di piume di coda | mm | 250 |
Penna conica della coda | MT6 (MT5 facoltativo) | |
Precisione di lavoro | IT6 | |
Roverezza della superficie | pm | Ra1.6 |
Potenza del motore principale | kW | 15 |
Peso della macchina | kg | 4800/5300/5600/6000/6800/7600/8250/9750/- |
Lunghezza della macchina | mm | 3605/4105/4645/5600/6430/7600/8485/10485/- |
Larghezza della macchina | mm | 2219 |
Altezza della macchina | mm | 1830 |
Accessori standard: | Accessori opzionali: |
sistema CNC FANUC/GSK/SIEMENS, - Un colpo a tre mascelle. un'impostazione di 4 stazioni per utensili elettrici, Lampada di lavoro, sistema di raffreddamento, Guardia semi-chiusa, manuale generatore di impulsi (MPG), Centri morti, Pistola a olio, lampada pilota, pompa di lubrificazione automatica, di una lunghezza superiore a 20 mm, Strumenti e scatola degli strumenti, Cuneo e bulloni di livellamento, Manuale di funzionamento (inglese). | 4 mandriole, Riposo costante, Segui il riposo. per la fabbricazione di apparecchiature per il trasporto di merci, - Un colpo penumatico. con una lunghezza massima di 20 mm o più 6 stazioni, Centri in diretta, aria condizionata, Convogliatore di chip, Tutta la guardia. |
Perché scegliere noi
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
Vuoi conoscere maggiori dettagli su questo prodotto
