Dettagli:

Luogo di origine: Cina
Marca: TIMAC
Certificazione: ISO9001:2008; CE
Numero di modello: QK-120Ax1M

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Prezzo: $110,000.00/sets 1-2 sets
Imballaggi particolari: Casse in legno (possono essere fumigate)
Capacità di alimentazione: 100 set/set al mese
Miglior prezzo Contatto

Informazioni dettagliate
Tipo: Orizzontale Lunghezza massima del pezzo (mm): 3000
Struttura: Tornio del letto piano Capacità di lavorazione: Carro pesante
Max. Weight del pezzo in lavorazione (chilogrammi): 1500 Larghezza del letto (mm): 550 mm
Potenza del motore a fusione ((kW): 7.5 Numero di spine: Non sposato
Numero di assi: 2 Viaggio (asse X): 320 millimetri
Viaggio (asse Z): 380 millimetri Dimensione ((L*W*H): 3227x1800x1850 mm
Voltaggio: Come richiesto dal cliente Stazioni di postazione degli attrezzi: 4
Peso (kg): 3900 Garanzia: 1 anno
Punti chiave di vendita: Alta precisione Rapporto di prova della macchina: Fornito
Ispezione video di uscita: Fornito Garanzia dei componenti principali: 1 anno
Tipo di macchina: Tubo di CNC che infila tornio Diametro massimo del tubo: 120 mm
Foro di fuso: 130 mm Larghezza del letto: 550 mm
Peso massimo del pezzo da lavorare: 1500 kg Velocità dello spinello: 25-800 giri al minuto ((16 passi)
Sistema di controllo: Sistema CNC FANUC Lunghezza massima del pezzo da lavorare: 3000
Periodo di garanzia: 1 anno Condizione: Nuovo
Scavo a fusione (mm): 130 Industria applicabile: Negozi di materiali da costruzione, di macchinari, di fabbriche, di opere di costruzione
Localizzazione dello showroom: Turchia, Germania, Brasile, Perù, Russia, Tailandia, Algeria, Malesia, Australia Tipo di commercializzazione: Altri
Componenti fondamentali: Codici di controllo Max. Lunghezza girata (mm): 2580
Velocità massima del mandrino (rpm): 450 r.p.m Port: Porto della Cina

Descrizione di prodotto

"Fusco da 130 mm" Fuscolo CNC a olio

QK-120A QK-190A QK-260A QK-350A QK-460A

Principale prospettiva



3000 mm Max. lunghezza del pezzo di lavoro olio paese fusole cavo tornio CNC con fusole 130 mm 0

Descrizione del prodotto



Applicazione:



Noi, la macchina del tempo venduta6", 8", 10", 14", 18" Torni CNC a fusole cavate per la lavorazione del petrolio progettati per eseguire tutte le dimensioni dei fili utilizzati nell'industria petrolifera e del gas;altezza centrale385mm, 500mm, 550mm, 650mm;distanza tra i centri da750 mmfino a5000 mm;3 mascelle autocentranti o 4 mascelle indipendenti su entrambi i lati del cambio.Tutte le macchine sono conformi alle norme CE.



Caratteristiche:

  • Questa macchina è stata progettata per essere utilizzata in applicazioni impegnative dell'industria petrolifera e integra decenni di esperienza.
  • Massiccia testa con spindle mian che funziona in cuscinetti a rulli conici e due supporti per il tornitore.
  • L'ampio letto di macchine è dotato di grandi conducenti, rinforzati e a terra, e di elevata rigidità.
  • Azionamenti ad alta coppia e viti a sfera precaricate su tutti gli assi.
  • Ingranaggi automatici a 4 passaggi con velocità variabili all'infinito.
  • Ingranaggi rinforzati e a terra per una trasmissione di potenza efficace.
  • Tenitore utensile per lavori pesanti a 4 stazioni con funzione di cambio automatico degli utensili.
  • Compreso il sistema di raffreddamento ad alte prestazioni e l'unità di lubrificazione centrale.
  • Tecnologia di controllo con un'affidabilità premiata e molti anni di esperienza - sistema CNC FANUC o SIEMENS.
  • Il volante elettronico sul pannello di comando per il funzionamento manuale garantisce un'installazione facile e rapida di nuovi pezzi da lavorare e un'installazione rapida e semplice di altri pezzi.

Parametro tecnico:

Specificità Unità QK-120A QK-190A QK-260A QK-350A QK-460A
Capacità Altezza centrale   385 500 550 650
Sballato sul letto. mm 630 1000 1100 1250
Passare la carrozza mm 480 630 730 900

Diametro esterno dei tubi

(scatto manuale)

 mm 120 190 70-260 114-340 300-460
Lunghezza massima del pezzo da lavorare mm 750/1000/1500/2000/3000 1500/3000/5000 3000
Lunghezza massima di rotazione mm 600/800/1350/1850/2850 1300/2800/4800 2800
Distanze della guida mm 550 755 1100
Fusoliera Fabbricazione a partire da prodotti della voce 8523 mm 130 200 275 355 465
Naso a fusione   C11 A2-15 A2-28
Fabbricazione Passo di velocità del mandrino (motore asynchrono a tre fasi)   Manuale 3 passi, automatico 6 passi 16 velocità Manuale 2 passi, automatico 4 passi 8 velocità --- --- ---
Passo della velocità del mandrino (motore a frequenza variabile)   --- --- Passo automatico 4 marce, cambio di velocità senza passo nel passo.
Intervallo di velocità del mandrino ((Motore asynchrono trifase)   25-800 90-450 --- --- ---
Intervallo di velocità del mandrino (motore a frequenza variabile)   --- --- 6-400 5-320 5-200
Potenza del motore principale (motore asynchrono trifase) kW 7.5 --- --- ---

Potenza del motore principale

(motore a frequenza variabile)

       18.5 28/38
  Tipo di rottame (rottame manuale)   manuale 3 mascella 380 manuale 3 mascella 500 manuale 4 mascella 630 manuale 4 mascella 800 manuale 4 mascella 630
Mangimi Incremento minimo di alimentazione dell'asse X/Z mm 0.001/0.001
Velocità rapide dell'asse X/Z mm/min 3000/6000
Max.travel dell'asse x mm 320 630 800
Trasporto Posizione di lavoro del palo utensile   Verticale 4-posizione240 Verticale 4-posizione300
Tempo di indicizzazione s 2.5 4
Indicizzazione della ripetibilità mm 0.008 0.01
Sezione del bastone degli utensili mm 32 40
Fabbricazione Diametro della piuma della coda mm 100 160
Viaggio della piuma di coda mm 250 300
Foratura conipera di piuma di coda   Morse 5 Morse 6



Configurazioni standard:

  • Sistema CNC SIEMENS
  • Strumento elettrico verticale a 4 stazioni
  • Strumento elettrico
  • Scavo manuale a 4 mascelle
  • Sistema di lubrificazione centrale
  • Luce di funzionamento
  • Sistema di raffreddamento
  • Copertura semicercata
  • Cabina elettrica con aria condizionata
  • Casella degli attrezzi e attrezzi
  • Manuale di programmazione
  • Manuale dell'operatore

Configurazioni opzionali:

  • Sistema CNC FANUC/FAGOR
  • Scalatore idraulico
  • Fabbricazione a partire da prodotti della voce 8528
  • Sette e otto stazioni
  • Centrale in diretta
  • Accessori speciali
Immagini dettagliate



Per una macchina più reale, si prega di controllare le seguenti foto:

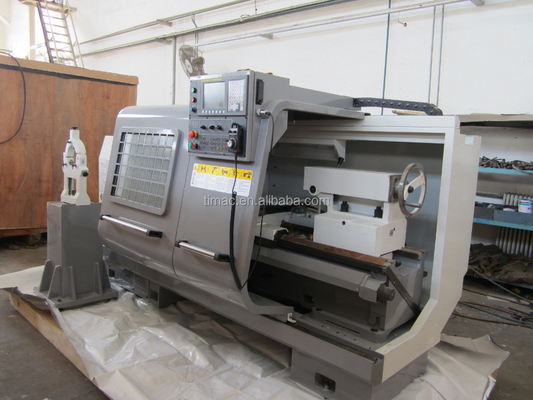

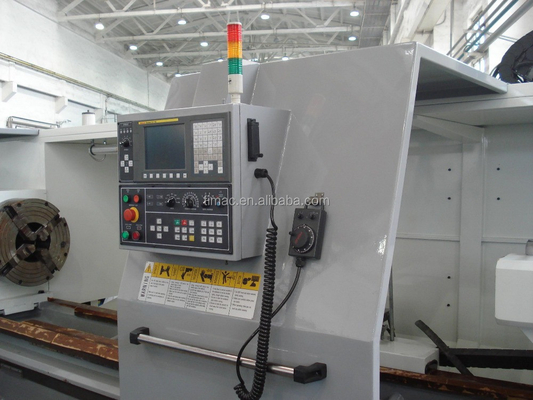

QK-120A e QK-190A
3000 mm Max. lunghezza del pezzo di lavoro olio paese fusole cavo tornio CNC con fusole 130 mm 1 3000 mm Max. lunghezza del pezzo di lavoro olio paese fusole cavo tornio CNC con fusole 130 mm 2

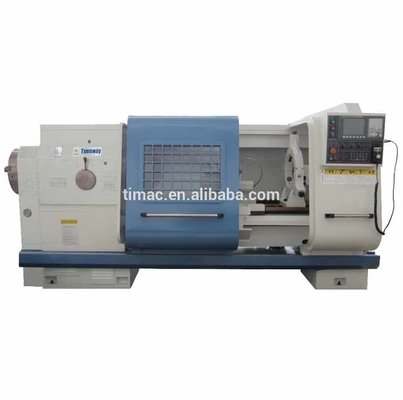

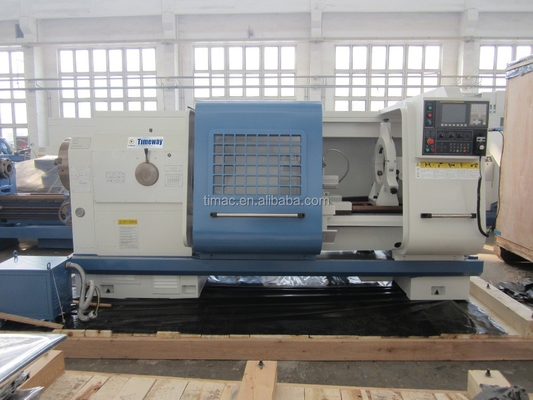

QK-260A

3000 mm Max. lunghezza del pezzo di lavoro olio paese fusole cavo tornio CNC con fusole 130 mm 3 3000 mm Max. lunghezza del pezzo di lavoro olio paese fusole cavo tornio CNC con fusole 130 mm 4

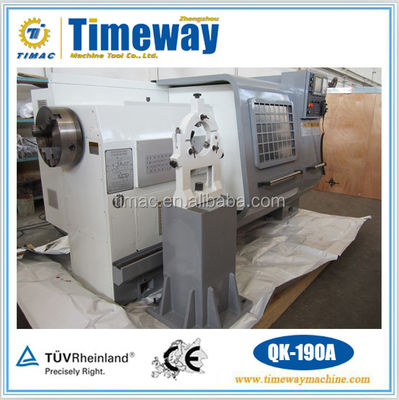

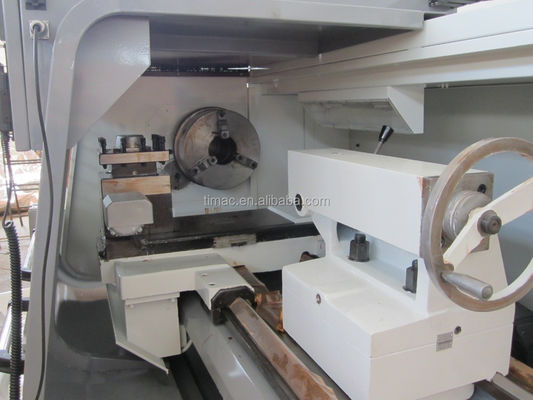

QK-350A e QK-460A

3000 mm Max. lunghezza del pezzo di lavoro olio paese fusole cavo tornio CNC con fusole 130 mm 5 3000 mm Max. lunghezza del pezzo di lavoro olio paese fusole cavo tornio CNC con fusole 130 mm 6



Linea di produzione di alimentatori automatici a barre

3000 mm Max. lunghezza del pezzo di lavoro olio paese fusole cavo tornio CNC con fusole 130 mm 7

3000 mm Max. lunghezza del pezzo di lavoro olio paese fusole cavo tornio CNC con fusole 130 mm 8
