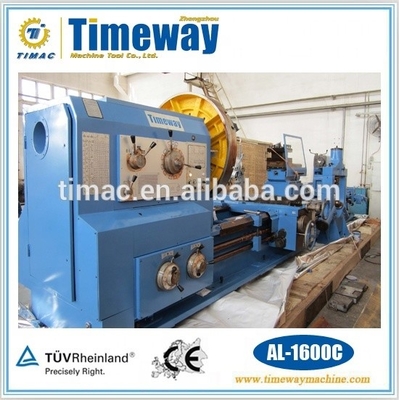

10 tonnellate macchina di tornio metallico AL-1600C con competitivo e tensione come richiesta del cliente
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Timac |
| Certificazione: | ISO9001, CE |
| Numero di modello: | AL-1600C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $145,560.00/sets 1-1 sets |
| Imballaggi particolari: | Casse in legno (fumigate) |
| Capacità di alimentazione: | 60 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 18000 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Tipo: | Orizzontale |
| Potenza del motore a fusione ((kW): | 22 | Voltaggio: | Come richiesta del cliente |
| Dimensione ((L*W*H): | come modello | Peso (kg): | 28000 chilogrammi |
| Garanzia: | 1 anno | Punti chiave di vendita: | Prezzo competitivo |
| Tipo di commercializzazione: | Nuovo prodotto 2020 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| CNC o no: | Normalmente | Classificazione automatica: | Manuale |
| Servizio post-vendita: | Supporto online | tornitore: | Macchine utensili |
| Max. Swing Diameter: | 1600 mm | Peso: | 14500 kg |
| Potenza: | 22 kW | Condizione: | Nuovo |
| Scavo a fusione (mm): | 130 | Industria applicabile: | Negozi di materiali da costruzione, di macchinari, di fabbriche, di alimenti e bevande, di opere di |
| Localizzazione dello showroom: | Stati Uniti, Italia, Germania, Emirati Arabi Uniti, Sudafrica, Kazakistan, Australia | Componenti fondamentali: | Cuscinetto, pompa, ingranaggio, motore |
| Max. Lunghezza girata (mm): | 17800 mm | Anno: | 2022 |
| Port: | Porto di Tianjin o di Shanghai | ||
Descrizione di prodotto

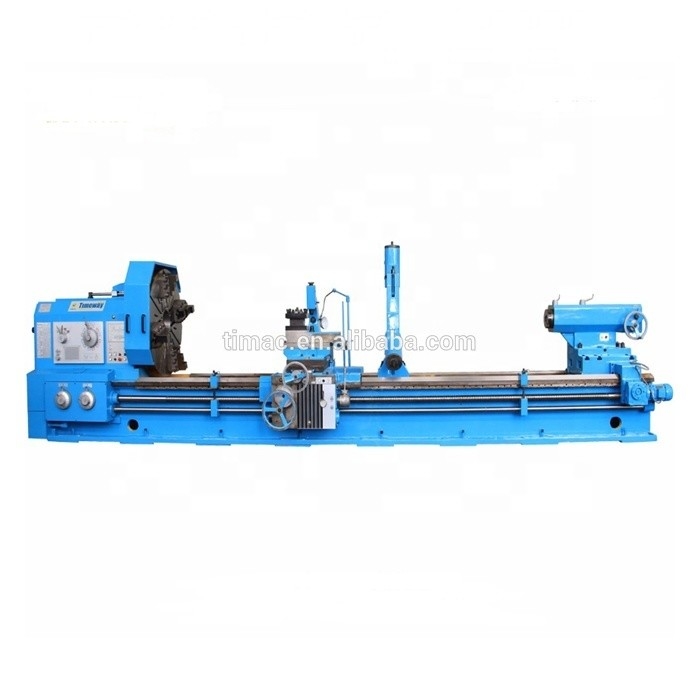

Macchine a tornio orizzontali per l'industria dei metalli
Caratteristiche:
Questi torni sono adatti principalmente per la tornitura di superfici cilindriche, coniche e altre superfici oscillanti interne ed esterne, nonché di vari filettini di dimensioni metriche, pollici, moduli e diametrali.Possono anche essere utilizzati per l'apertura di scanalature di olio e vie chiave.
1La parete laterale del letto è costituita da doppie lastre di costole e la forma delle costole interne è di tipo scatola e combinazione di costole convelate.La precisione è stabile.E questi torni possono eseguire un forte taglio di forza.
2Il freno e il cambio di direzione del mandrino sono controllati da un sistema idraulico.o a mano, tutto a scelta dell'utente.
3La guida della sella è incollata da materiali resistenti all'usura della cintura morbida TSF.
4Su richiesta dell'utente, possiamo dotare il tornio di un meccanismo di alimentazione automatico.
La diapositiva superiore può essere utilizzata in modo indipendente per la rotazione del cono corto.
In combinazione con l'alimentazione longitudinale, può anche girare una superficie conica lunga.
Parametro:
| Specificità | Unità | AL-1250C | AL-1400C | AL-1600C | |
| Capacità | Sballato sul letto. | mm | 1250 | 1400 | 1600 |
| Passare la carrozza | mm | 865 | 1010 | 1210 | |
| Lunghezza massima del pezzo da lavorare | mm | 3 000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | |||
| Lunghezza massima di rotazione | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||
| Max. coppia dello spinello | N.m. | 12590 | |||
| Max. forza di taglio | N | 45000 | |||
| Max. forza longitudinale | N | 18000 | |||
| Peso massimo del pezzo da lavorare | kg | 10000 | |||
| Fusoliera | Dia. del fusibile attraverso il foro | mm | 130 | ||
| Foratura conipra dello spinello | Metrica 140 | ||||
| Numero di giri in avanti | 21 specie | ||||
| Numero di giri in retromarcia | 12 specie | ||||
| Intervallo di velocità del mandrino | r/min | In avanti:3.15-315, In retromarcia.3.5-291 | |||
| Movimento dell'alimentazione | Longitudinale e croce | 56 specie | |||
| Intervallo di movimento dell'alimentazione | mm | Lungo:0.1-12, trasversale:0.05-6, scivolo in alto:0.025-3 | |||
| Numero di fili metrici | 44 specie | ||||
| Intervallo del filo metrico | mm | 1-120 | |||
| Numero di fili di pollice | 31 specie | ||||
| Intervallo di filettatura in pollici | 2028-1-4 | ||||
| Numero di filetto del modulo | 45 specie | ||||
| Intervallo del filo del modulo | mm | 0.5-60 | |||
| Numero di filati | 38 specie | ||||
| Intervallo di diametro. | 1/2-56DP | ||||
| Punto utensile | Dimensioni del bastone dell'utensile | mm | 45x45 | ||
| Distanza di oscillazione del palo utensile | ± 90° | ||||
| Max. percorso del veicolo | mm | 2900/3900/4900/5900/7900/9900/11900/13900/15900/17900 | |||
| Max. percorso del diapositivo trasversale | mm | 650 | |||
| Max. percorso dello scivolo superiore | mm | 300 | |||
| Rapidità di utilizzo | mm/min | Lungo:3740, Trasversale:1870, diapositiva in alto:935 | |||
| Fabbricazione | Dia. di piume da coda | mm | 220 | ||
| Viaggio della piuma di coda | mm | 300 | |||
| Foratura conipera di piuma di coda | Morse numero 6# | ||||
| Altri | Potenza del motore principale | kW | 22 | ||
| Velocità | r/min | 970 | |||
| Potenza del palo utensile | kW | 1.5 | |||
| Dimensione complessiva della macchina | Distanze | mm | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||
| Larghezza | mm | 1995 | |||
| Altezza | mm | 2175 | 2325 | 2525 | |
| Peso della macchina ((AL-1250C) | kg | 14500/15800/17000/18300/20000/21500/25000/27000/- | |||
| Peso della macchina ((AL-1400C) | kg | 15000/16300/17500/18800/20500/22000/25500/27500/- | |||
| Peso della macchina ((AL-1600C) | kg | 15500/16800/18000/19300/21000/22500/26000/28000/- | |||
*Serie AL-630B (larghezza del letto: 550 mm; capacità di carico: 2 tonnellate)
*Serie AL-800 (larghezza del letto: 600 mm; capacità di carico: 3 tonnellate)
*Serie AL-1000B (larghezza del letto: 755 mm; capacità di carico: 6 tonnellate)
*Serie AL-1250C (larghezza del letto: 970 mm; capacità di carico: 10 tonnellate)
Confezione:Palette di legno e copertura in plastica (standard)
o Cassa in compensato (facoltativo)
Dimensioni dell' imballaggio:
Un pezzo in una cassa: 2950*1150*1750MM N.W./G.W.: 1850/2250KG
Contenitore caricato: 4 serie / 20'GP
