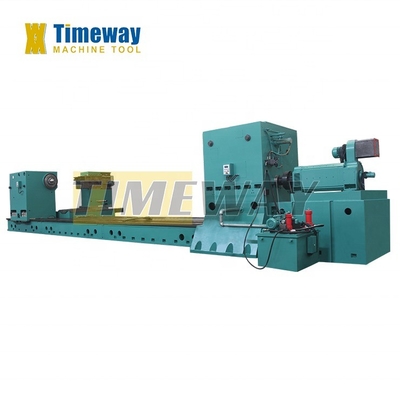

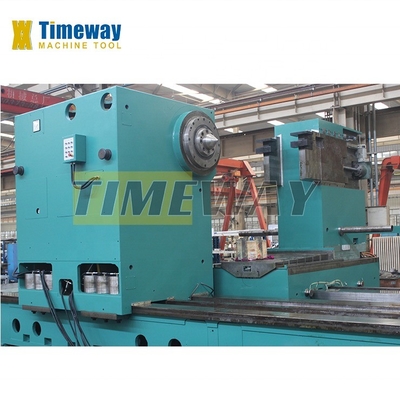

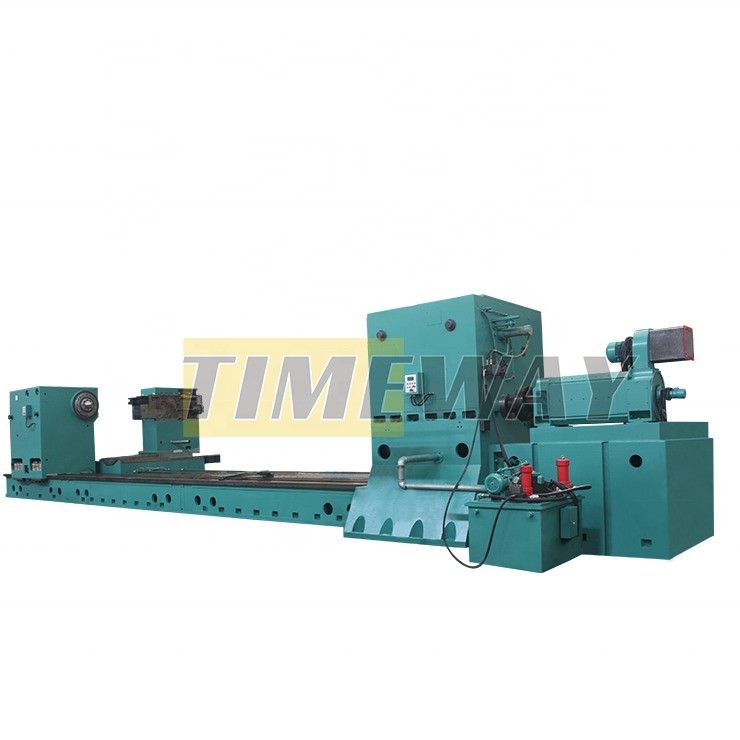

Strumenti per la tornitura orizzontale a CNC
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | AK-3150H/3 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $500,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto standard |
| Capacità di alimentazione: | 10 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 20000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 80000 | Larghezza del letto (mm): | 3100 millimetri |
| Potenza del motore a fusione ((kW): | 143 | Numero di spine: | Non sposato |
| Numero di assi: | 2 | Viaggio (asse X): | 2000 mm |
| Viaggio (asse Z): | 20000 millimetri | Accuratezza di posizionamento (mm): | ± 0.01 |
| Ripetibilità (X/Y/Z) (mm): | ± 0.02 | Dimensione ((L*W*H): | Come cliente |
| Voltaggio: | 380V 50Hz | Sistema di controllo CNC: | FANUC |
| Stazioni di postazione degli attrezzi: | Servizio di attrezzature per uso speciale | Peso (kg): | 200000 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Livello elevato di sicurezza |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Classificazione automatica: | Automazione |
| CNC o no: | Cnc | Tipo di macchina: | Torno CNC orizzontale per lavoro pesante |
| Colore: | Opzione personalizzata | Max. girare sopra il palo degli attrezzi: | 2500 mm |
| Tipo del letto: | Letto di fissione | Peso massimo del pezzo da lavorare: | 80T |
| Velocità dello spinello: | 0.4-80 giri al minuto | Dimensione del grilletto: | 2500 mm |
| Max. Swing Diameter (millimetri): | 3150 | Condizione: | Nuovo |
| Scavo a fusione (mm): | 130 | Industria applicabile: | Negozi di materiali da costruzione, di riparazione di macchinari, di fabbriche, di aziende agricole, |
| Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Messico, Australia | Tipo di commercializzazione: | Prodotto ordinario |
| Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio, PLC, recipiente a pressione, cambio, sistema CNC | Max. Lunghezza girata (mm): | 20000 |
| Velocità massima del mandrino (rpm): | 80 giri/h | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:

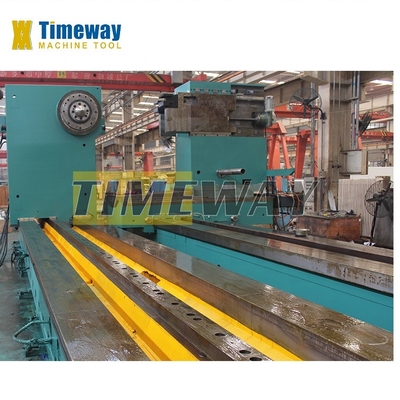

1Questa serie di macchine è un tornio orizzontale CNC ad alta capacità, adatto per la lavorazione grezza e per la lavorazione finale di pezzi di metallo ferroso e non ferroso con carburo,utensili di ceramica e altri utensili di rivestimento, torsione cilindrica esterna, taglio conico e forma curva.2Il letto delle macchine è dotato di guide fission-bed e induttive indurite per garantire un'elevata precisione, una grande capacità di carico e una lunga durata di vita.

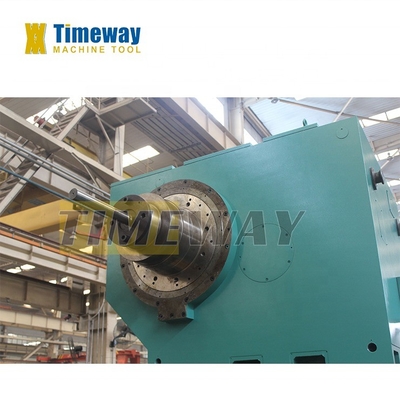

3Il motore principale è un inverter DC con tre passaggi di cambio idraulico che offre un ampio intervallo di variazione di velocità di 1:200La testa di cambio a due passaggi è dotata di spindle connesso direttamente con la struttura del mandrino.cuscinetti a rulli cilindrici a doppia fila regolabili a contraccolpo radiale a distanza ottimale, tenendo conto della distanza di supporto e del diametro del mandrino per ottenere la migliore precisione e rigidità.
4Il movimento dell'asse X e dell'asse Z è controllato da servomotori CA.L'asse X adotta la vite a sfera di alta precisione importata e l'asse Z adotta la struttura di scaffale di vermi senza contraccolpo di alta precisione importata per garantire la massima precisione di alimentazione e il rapido traverso.
5. vari tipi di riposi stabili, supporto per il rullo, attaccamento di rottura e attaccamento di fresatura sono disponibili in opzione in base alla scelta del cliente.
Specificità | Unità | AK-3150H/3 | AK-4000H/3 | AK-5000H/3 | AK-6300H/3 |
Max, girati sul letto. | mm | 3150 | 4000 | 5000 | 6300 |
Max. girare sopra il palo degli attrezzi | mm | 2500 | 3000 | 4000 | 5000 |
Lunghezza massima o pezzo da lavorare | m | 5-20 | 5-20 | 5-20 | 5-20 |
Peso massimo del pezzo tra i centri | t | 80/100/120/150/200 | 100/120/150/200 | 100/120/150/200 | 100/120/150/200 |
Max. coppia della piastra anteriore | KN.m | 100-250 | 100-250 | 100-250 | 100-250 |
Larghezza del letto | mm | Leggio di tornio a fissione | Leggio di tornio a fissione | Leggio di tornio a fissione | Leggio di tornio a fissione |
Capacità di taglio totale | kg | 9000/12500/16000 | 9000/12500/16000 | 9000/12500/16000 | 9000/12500/16000 |
Dimensioni della sezione del bastone dell'utensile | mm | 80*80 | 80*80 | 80*80 | 80*80 |
Intervallo di velocità del mandrino | rpm | 0.4-80 | 0.4-80 | 0.2-40 | 0.2-40 |
Diametro della spina | mm | 2500 | 3200 | 3200 | 3200 |
Intervallo di alimentazione longitudinale | mm/r | 1-2000 | 1-2000 | 1-2000 | 1-2000 |
Intervallo di alimentazione incrociata | mm/r | 1-2000 | 1-2000 | 1-2000 | 1-2000 |
Velocità longitudinale rapida di attraversamento | mm/min | 2000 | 2000 | 2000 | 2000 |
Velocità di attraversamento veloce | mm/min | 2000 | 2000 | 2000 | 2000 |
Diametro della manica della coda | mm | 630/800/900 | 630/800/900 | 630/800/900 | 630/800/900 |
Potenza del motore principale | kW | DC 143/160/185 | DC 143/160/185 | DC 143/160/185 | DC 143/160/185 |
