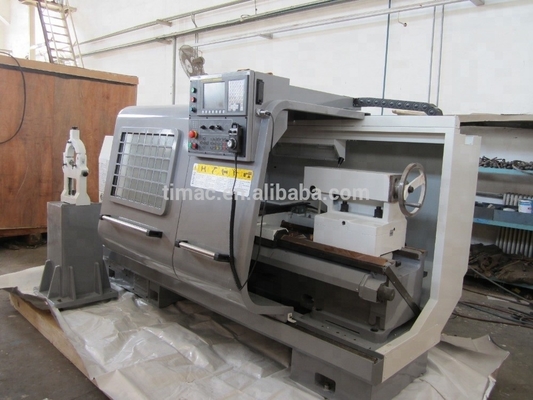

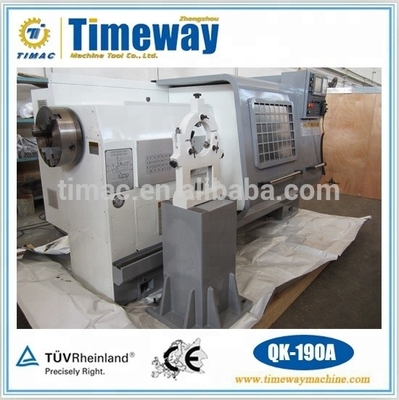

QK-190A CNC Oil Country Lathe Capacità di lavorazione pesante e peso del pezzo di lavoro di 1500 kg
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Certificazione: | ISO, CE |
| Numero di modello: | QK-190A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $40,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 200 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 3000 millimetri |
|---|---|---|---|
| Struttura: | Tornio inclinato del letto | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 1500 | Larghezza del letto (mm): | 550 mm |
| Potenza del motore a fusione ((kW): | 11 | Numero di spine: | Due gemelli |
| Numero di assi: | 3 | Viaggio (asse X): | 630 MILLIMETRI |
| Viaggio (asse Z): | 300 mm | Accuratezza di posizionamento (mm): | 0,02 millimetri |
| Ripetibilità (X/Y/Z) (mm): | 0.01 | Dimensione ((L*W*H): | 3677x1800x1850 mm |
| Voltaggio: | Come richiesta del cliente | Sistema di controllo CNC: | FANUC |
| Stazioni di postazione degli attrezzi: | 12 | Peso (kg): | 3000 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Automazione |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Cnc |
| Tipo di macchina: | Torno CNC a olio | Diametro massimo del tubo: | 190 mm |
| Larghezza del letto: | 550 mm | Peso massimo del pezzo da lavorare: | 1500 kg |
| Foro di fuso: | 200 mm | Velocità dello spinello: | 90-450 giri al minuto ((8 passi) |
| Sistema di controllo: | Sistema CNC FANUC o SIEMENS | Max. Swing Diameter (millimetri): | 770 |
| Condizione: | Nuovo | Industria applicabile: | Servizi di riparazione di macchinari, fabbrica di produzione, fabbrica di alimenti e bevande, opere |
| Localizzazione dello showroom: | Stati Uniti, Italia, Germania, Brasile, Indonesia, India, Emirati Arabi Uniti, Sudafrica, Uzbekistan | Tipo di commercializzazione: | Prodotto ordinario |
| Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio | Max. Lunghezza girata (mm): | 2850 |
| Anno: | 2022 | Velocità massima del mandrino (rpm): | 450 r.p.m |
| Scavo a fusione (mm): | 200 | Port: | Porto cinese. |
Descrizione di prodotto

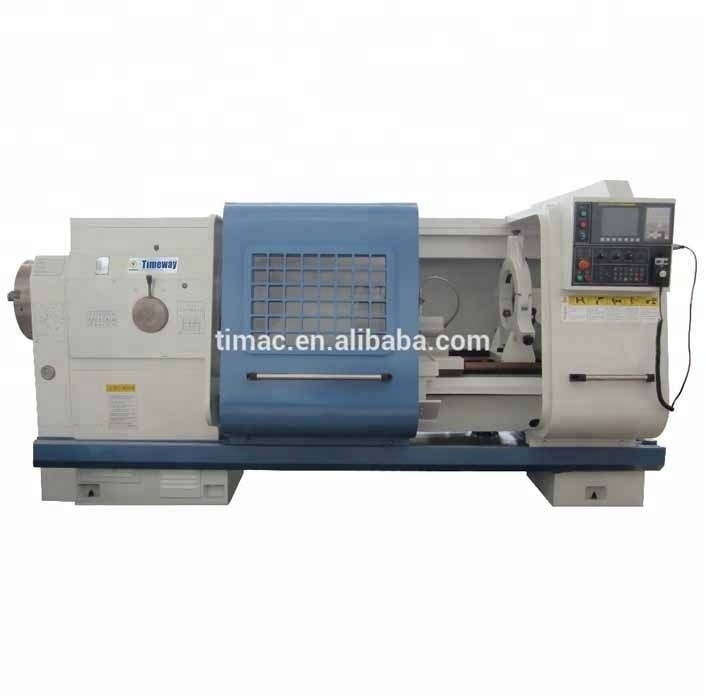

Torno CNC a olio
QK-120A QK-190A QK-260A QK-350A QK-460A
Principale prospettiva
Descrizione del prodotto
Caratteristiche:
- Questa macchina è stata progettata per essere utilizzata in applicazioni impegnative dell'industria petrolifera e integra decenni di esperienza.
- Massiccia testa con spindle mian che funziona in cuscinetti a rulli conici e due supporti per il tornitore.
- L'ampio letto di macchine è dotato di grandi conducenti, rinforzati e a terra, e di elevata rigidità.
- Azionamenti ad alta coppia e viti a sfera precaricate su tutti gli assi.
- Ingranaggi automatici a 4 passaggi con velocità variabili all'infinito.
- Ingranaggi rinforzati e a terra per una trasmissione di potenza efficace.
- Tenitore utensile per lavori pesanti a 4 stazioni con funzione di cambio automatico degli utensili.
- Compreso il sistema di raffreddamento ad alte prestazioni e l'unità di lubrificazione centrale.
- Tecnologia di controllo con un'affidabilità premiata e molti anni di esperienza - sistema CNC FANUC o SIEMENS.
- La ruota elettronica sul pannello di comando per il funzionamento manuale garantisce un'installazione facile e rapida di nuovi pezzi e utensili.
Parametro tecnico:
| Specificità | Unità | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A |
| Sballato sul letto. | mm | 770 | 1000 | 1100 | 1250 | |
| Passare la carrozza | mm | 480 | 630 | 730 | 900 | |
| Diametro esterno dei tubi (scavo manuale) | mm | 120 | 190 | 70-260 | 114-340 | 300-460 |
| Diametro esterno dei tubi (scivolo idraulico) | mm | --- | --- | --- | 127-340 | --- |
| Diametro esterno dei tubi (pneumatico) | mm | --- | --- | --- | --- | --- |
| Lunghezza massima del pezzo da lavorare | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | ||
| Lunghezza massima di rotazione | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | ||
| Distanze della guida | mm | 550 | 755 | 1100 | ||
| Naso a fusione | C11 | A2-15 | A2-28 | |||
| Passo di velocità del mandrino (motore asynchrono a tre fasi) | 3 passaggi manuali, Auto 6 passi 16 velocità | 2 passaggi manuali, Auto 4 passi 8 velocità | --- | --- | --- | |
| Passo della velocità del mandrino (motore a frequenza variabile) | --- | --- | Passo automatico 4 marce, cambio di velocità senza passo nel passo. | |||
| Intervallo di velocità del mandrino ((Motore asynchrono trifase) | 25-800 | 90-450 | --- | --- | --- | |
| Intervallo di velocità del mandrino (motore a frequenza variabile) | --- | --- | 6-400 | 5-320 | 5-200 | |
| Potenza del motore principale (motore asynchrono trifase) | kW | 11 | --- | --- | --- | |
| Potenza del motore principale (motore a frequenza variabile) | 18.5 | 28/38 | ||||
| Scavo a fusione | mm | 130 | 200 | 275 | 355 | 465 |
| Tipo di rottame (rottame manuale) | manuale 3 mascella 380 | manuale 3 mascella 500 | manuale 4 mascella 630 | manuale 4 mascella 800 | manuale 4 mascella 630 | |
| Tipo di mandrino (mandrino idraulico) | --- | --- | --- | 760 mascella | --- | |
| Diametro esterno dei tubi (pneumatico) | --- | --- | --- | --- | --- | |
| Altezza centrale dal letto | mm | 385 | 500 | 550 | 650 | |
| Incremento minimo di alimentazione dell'asse X/Z | mm | 0.001/0.001 | ||||
| Velocità rapide dell'asse X/Z | mm/min | 3000/6000 | ||||
| Max.travel dell'asse x | mm | 390 | 630 | 800 | ||
| Posizione di lavoro del palo utensile | Verticale 4-posizione240 | Verticale 4-posizione300 | ||||
| Tempo di indicizzazione | s | 2.5 | 4 | |||
| Indicizzazione della ripetibilità | mm | 0.008 | 0.01 | |||
| Sezione del bastone degli utensili | mm | 32 | 40 | |||
| Diametro della piuma della coda | mm | 100 | 160 | |||
| Viaggio della piuma di coda | mm | 250 | 300 | |||
| Foratura conipera di piuma di coda | Morse 5 | Morse 6 | ||||
| Precisione del pezzo da lavorare | IT6-IT7 | |||||
| Roverezza della superficie | μm | Ra1.6 | ||||
Configurazioni standard:
- Sistema CNC FANUC
- Strumento elettrico verticale a 4 stazioni
- Strumento elettrico
- Scavo manuale a 4 mascelle
- Sistema di lubrificazione centrale
- Luce di funzionamento
- Sistema di raffreddamento
- Copertura semicercata
- Cabina elettrica con aria condizionata
- Casella degli attrezzi e attrezzi
- Manuale di programmazione
- Manuale dell'operatore
Configurazioni opzionali:
- Sistema CNC SIEMENS/FAGOR
- Scalatore idraulico
- Fabbricazione a partire da prodotti della voce 8528
- Sette e otto stazioni
- di cilindrata inferiore o uguale a 50 cm3
- Centrale in diretta
- Accessori speciali
- Supporto posteriore
Immagini dettagliate

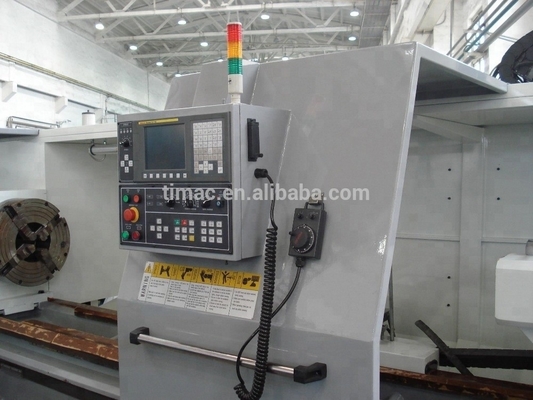

• fili di tubo coniperi • sistema CNC FANUC

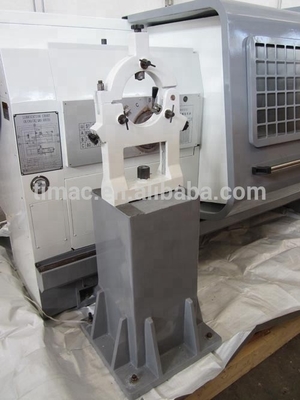

• Supporto posteriore di tipo leggero
