Diametro di oscillazione massimo 630 mm Torno orizzontale ad alta velocità
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Certificazione: | CE,ISO Standard |
| Numero di modello: | AL-630B,AL-800B,AL-940B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $19,900.00/sets 1-2 sets |
| Imballaggi particolari: | In casse di compensato. |
| Capacità di alimentazione: | 300 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 10000 | Distanza di velocità del mandrino (rpm): | 6 - 800 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Tipo: | Orizzontale |
| Potenza del motore a fusione ((kW): | 11 | Voltaggio: | 380V/50Hz |
| Dimensione ((L*W*H): | Come lunghezza | Peso (kg): | 12500 kg |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta precisione |
| Tipo di commercializzazione: | Nuovo prodotto 2020 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Tipo di macchina: | Torni a letto a spazi orizzontali | Passare la carrozza: | 660mm |
| Peso massimo del pezzo da lavorare: | 2000 kg | Larghezza del letto: | 550 mm |
| Foro di fuso: | 110 mm | Velocità dello spinello: | 6-800 giri al minuto ((18 passi) |
| Max. Swing Diameter: | 630/800/940 mm | Peso: | Come lunghezza |
| Potenza: | CA 11kw | Condizione: | Nuovo |
| Industria applicabile: | Negozi di materiali da costruzione, di riparazione di macchinari, di fabbriche, di fabbriche di alim | Localizzazione dello showroom: | Italia, Germania, Brasile, India, Messico, Sudafrica, Kazakistan, Ucraina |
| Componenti fondamentali: | Cuscinetto, pompa, ingranaggio, motore | Max. Lunghezza girata (mm): | 10000 millimetri |
| Scavo a fusione (mm): | 110 | Port: | Porto cinese. |
Descrizione di prodotto

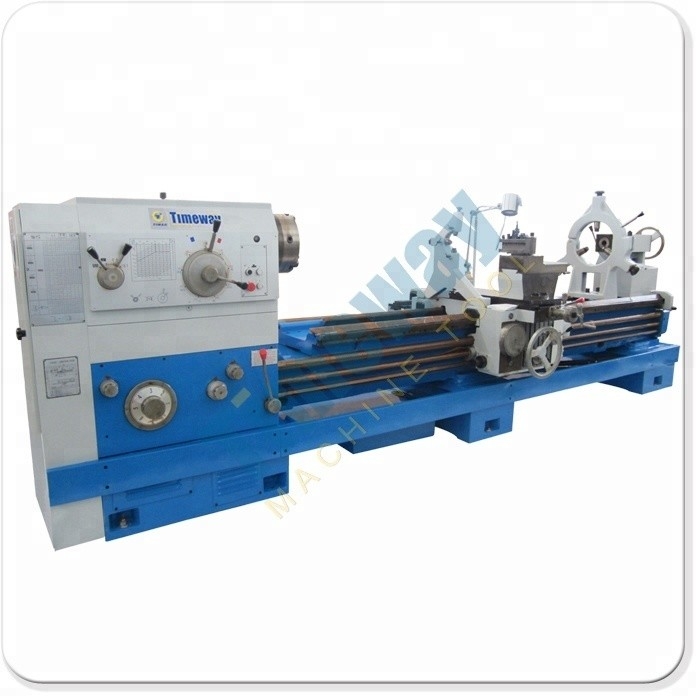

Torno a letto a grande velocità
AL-630B AL-800B Al-940B
Macchine per il tornitore a letto aperto
Questi torni sono adatti principalmente per la tornitura di superfici cilindriche, coniche e altre superfici oscillanti interne ed esterne, nonché di vari filettini metrici, moduli a pollice e filettini a passo diametrale.Possono anche essere utilizzati per l'apertura di scanalature di olio e chiavi.
Caratteristiche:
1La parete laterale del letto è costruita con piastre a doppia costola e la forma delle costole interne è di tipo scatola e combinazione di costole convelate.
2Sul grembiule, c'è un dispositivo azionato da un'unica leva, utilizzato per un rapido attraversamento della carrozza.
La frenata del mandrino e il cambio di direzione della rotazione sono controllati da un sistema idraulico o da una manovra manuale a scelta.
3La guida della sella è incollata da materiali resistenti all'usura della cintura morbida TSF.
4Possiamo dotare il tornio di un meccanismo di alimentazione automatico.
Il serbatoio superiore può essere utilizzato in modo indipendente per girare un cono corto o in combinazione con l'alimentazione longitudinale per girare una superficie conica lunga.
Parametro tecnico:
| Specificità | Unità | AL-630B | AL-800B | AL-940B | |
| Capacità | Sballato sul letto. | mm | 630 | 800 | 940 |
| Passare la carrozza | mm | 350 | 520 | 660 | |
| Lunghezza massima del pezzo da lavorare | mm | 750 1000 1500 2000 3000 4000 5000 6000 7000 9000 10000 | |||
| Lunghezza massima di rotazione | mm | 600 850 1350 1850 2850 3850 4850 5850 6850 8850 | |||
| Passare il buco. | mm | 830 | 1000 | 1140 | |
| Larghezza effettiva spazio | mm | 300 | |||
| Distanze della guida | mm | 550 | |||
| Fusoliera | Naso a fusione |
| C11 | ||
| Fuoco di fusione | mm | 110 | |||
| Foratura conipra dello spinello |
| 1:20/120 | |||
| Intervallo di velocità del mandrino | r/min | 7.5~1000 | 6~800 | 6~800 | |
| Numero di velocità del mandrino |
| 18 specie | |||
| Mangimi | Longitudinale e croce | r/min | 64■ 0,1 ~ 24.32 | ||
| Tasso d'alimentazione trasversale-longitudinale |
| 1/2 | |||
| Percorso della vite | mm | 12 | |||
| Numero e intervallo di filo metrico | mm | 50■ 1~240 mm | |||
| Numero e intervallo di filo di pollice | TPI | 26■ 14 ~ 1 | |||
| Numero e intervallo del filo del modulo | mm | 530,5-120 mm | |||
| Numero e intervallo del filo di passo diametrale | TPI | 24■ 28 ~ 1 | |||
| Velocità di tracciamento rapida del veicolo | mm/min | 4000 | |||
| Viaggi | Max. percorso del diapositivo trasversale | mm | 440 | 540 | 570 |
| Max. percorso dello scivolo superiore | mm | 200 | |||
| Sezione del bastone degli utensili | mm | 32 | |||
| Fabbricazione | Diametro della piuma della coda | mm | 100 | ||
| Viaggio della piuma di coda | mm | 250 | |||
| Foratura conipera di piuma di coda |
| Morse 5 | |||
| Altri | Potenza del motore principale | kW | 11 | ||
| Massa della macchina | kg | 3200 3400 3700 4200 4700 5800 6800 7800 8800 10800 11800 | 3400 3600 3900 4400 4900 6000 7000 8000 9000 11000 12000 | 3900 4100 4400 4900 5400 6500 7500 8500 | |
| Dimensioni | Distanze | mm | 2958 3275 3725 4225 5225 7355 8355 9275 11275 12275 | ||
| Larghezza | mm | 1393 | 1437 | 1430 | |
| Altezza | mm | 1537 | 1622 | 1690 | |

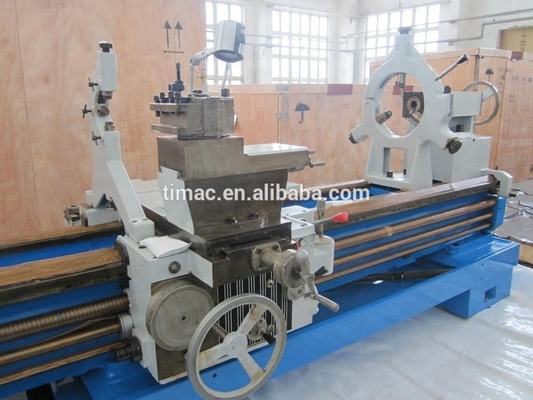

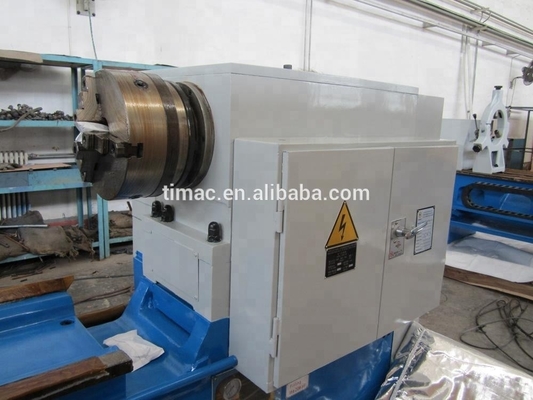

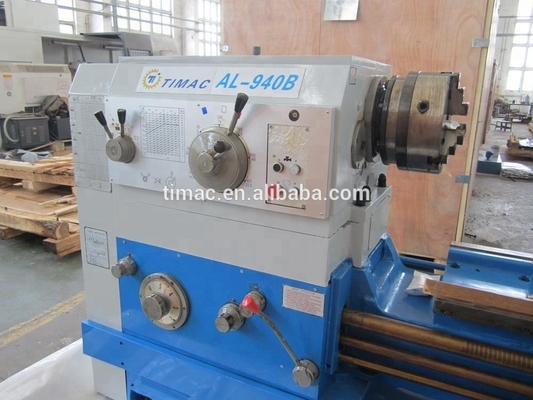

• Fusoliera e scatola di alimentazione • Armadio elettrico • Carro e coda

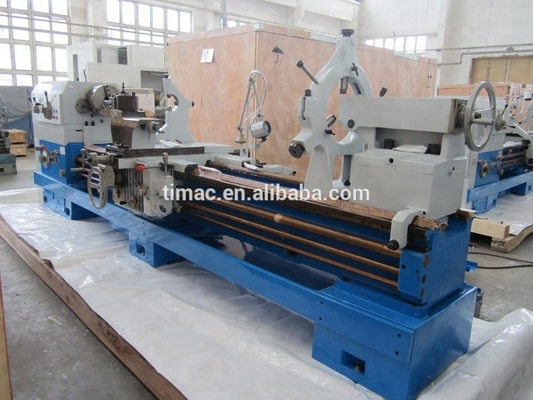

• La macchina è pronta per la spedizione, adotta un pacchetto a vuoto per una buona resistenza all'umidità.
