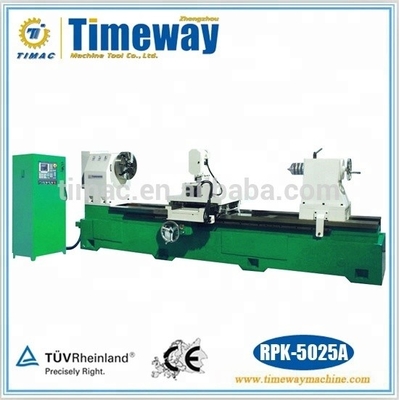

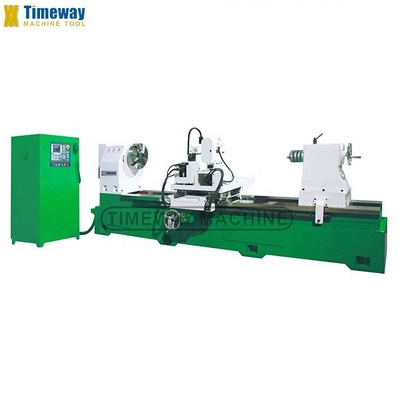

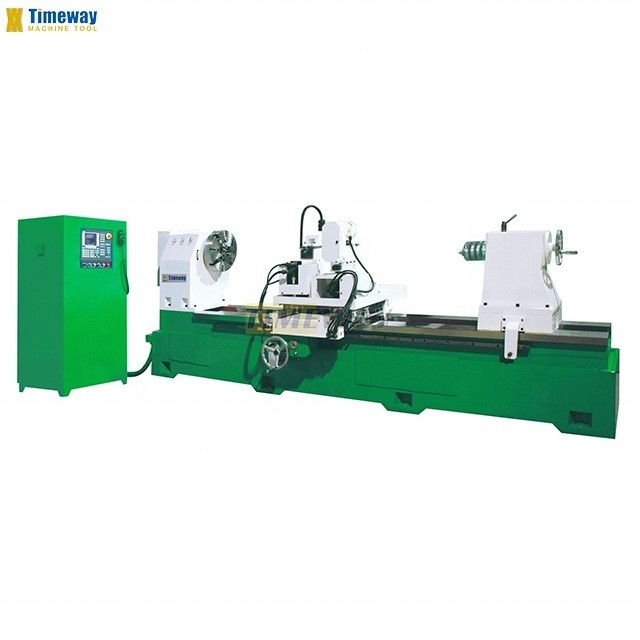

MT 5 Fusoliera 58 mm Torno CNC specializzato per incisioni e incisioni
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | RPK-5025 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $100,000.00/sets 1-2 sets |
| Imballaggi particolari: | Palette di legno o custodia di legno |
| Capacità di alimentazione: | 300 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 2500 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 150 CHILOGRAMMI | Larghezza del letto (mm): | 700 millimetri |
| Potenza del motore a fusione ((kW): | 7 chilowatt | Numero di spine: | Non sposato |
| Numero di assi: | 4 | Viaggio (asse X): | 500 MM |
| Viaggio (asse Z): | 600 mm | Accuratezza di posizionamento (mm): | ±0,002 |
| Ripetibilità (X/Y/Z) (mm): | ±0,002 | Dimensione ((L*W*H): | 4300x1750x1800 mm |
| Voltaggio: | 380V 50Hz | Sistema di controllo CNC: | FANUC |
| Stazioni di postazione degli attrezzi: | 8 | Peso (kg): | 5580 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Prezzo competitivo |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Cnc |
| Sistema di controllo: | Sistema di CNC di Siemens | Max. Length del pezzo in lavorazione: | 2500 mm |
| Fabbricazione a partire da prodotti della voce 8528: | MT#5 | Velocità massima del mandrino della testa di fresatura: | 550RPM |
| Velocità massima del mandrino della testa girevole: | 2850rpm | Min. unità di lunghezza del mangime: | 0.001 mm |
| Max. Swing Diameter: | 500 mm | Peso netto: | 5580 KG |
| Motore della pompa del liquido di raffreddamento: | 120 W | Condizione: | Nuovo |
| Scavo a fusione (mm): | 58 | Localizzazione dello showroom: | Egitto, Canada, Germania, Brasile, Messico, Cile, Algeria, Sudafrica |
| Tipo di commercializzazione: | Prodotto caldo 2019 | Industria applicabile: | Servizi di riparazione di macchine, fabbriche, altri |
| Componenti fondamentali: | Motori, altri | Max. Lunghezza girata (mm): | 2500 |
| Anno: | 2022 | Velocità massima del mandrino (rpm): | 11 giri/h |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
1. Con questo rotolo CNC notching e marchio tornio RPK-5025, non c'è bisogno di incidere
Il logo e le specifiche di EDM non ci sono più, non ci sono più problemi di carburo rotto che è causato dal processo di marcatura EDM molto spesso, ora è fatto da una speciale testa girevole progettata facilmente e con precisione.Risparmia molto tempo e denaro per gli investimenti in elettrodi EDM.
2. Tutti gli standard internazionali della barra a nervatura arrotolata possono essere eseguiti da questa macchina. Non solo le tacche a mezzaluna di porcellana di GB1499.2-2007, ma anche tutti gli standard internazionali come ISO6935-2, JIS G3112,ASTM A615, BS 4449, BS 4461, ANSI ecc. È la macchina di intaglio unica, che può produrre le intagliature REAL JIS e standard internazionali. Non simile JIS dalla base standard GB della Cina.
3Molti tipi di materiali di rotolamento possono essere tagliati e contrassegnati facilmente, come il rotolamento di ferro fuso ad alto Ni-Cr, il rotolamento di acciaio HS e l'anello di rotolamento di carburo di tungsteno.
4. Solo circa 10 minuti di incisione possono essere eseguiti per un ciclo di barre di dimensioni Φ20 mm di diametro. Φ340 mm di altezza.
5. Qualsiasi numero, lettera, simbolo o logo può essere inciso liberamente nel rotolo.Questo progetto speciale ha ridotto l'intensità di lavoro della testa di fresatura fly cutter e mantenere una lunga vita di servizio per il clienteMolto meglio di quella di un'unità combinata con incisioni e incisioni.
6Il famoso controller CNC Siemens SINUMERIK 808D garantisce una qualità affidabile e di lunga durata.
7. Giappone YASKAWA servomotori garantiscono un funzionamento potente per notch e incisione.
8Servomotore indipendente per tutti e quattro gli assi.
9. Tre assi funzionano simultaneamente.
10. La testa di fresatura con taglio a mosca brevettata garantisce la potente precisione di taglio delle dimensioni (profondità delle costole, spessore e angolo di conduzione).E 'particolarmente importante quando si esegue su anelli di carburo di tungsteno e rotoli compositi.
Il logo e le specifiche di EDM non ci sono più, non ci sono più problemi di carburo rotto che è causato dal processo di marcatura EDM molto spesso, ora è fatto da una speciale testa girevole progettata facilmente e con precisione.Risparmia molto tempo e denaro per gli investimenti in elettrodi EDM.
2. Tutti gli standard internazionali della barra a nervatura arrotolata possono essere eseguiti da questa macchina. Non solo le tacche a mezzaluna di porcellana di GB1499.2-2007, ma anche tutti gli standard internazionali come ISO6935-2, JIS G3112,ASTM A615, BS 4449, BS 4461, ANSI ecc. È la macchina di intaglio unica, che può produrre le intagliature REAL JIS e standard internazionali. Non simile JIS dalla base standard GB della Cina.
3Molti tipi di materiali di rotolamento possono essere tagliati e contrassegnati facilmente, come il rotolamento di ferro fuso ad alto Ni-Cr, il rotolamento di acciaio HS e l'anello di rotolamento di carburo di tungsteno.
4. Solo circa 10 minuti di incisione possono essere eseguiti per un ciclo di barre di dimensioni Φ20 mm di diametro. Φ340 mm di altezza.
5. Qualsiasi numero, lettera, simbolo o logo può essere inciso liberamente nel rotolo.Questo progetto speciale ha ridotto l'intensità di lavoro della testa di fresatura fly cutter e mantenere una lunga vita di servizio per il clienteMolto meglio di quella di un'unità combinata con incisioni e incisioni.
6Il famoso controller CNC Siemens SINUMERIK 808D garantisce una qualità affidabile e di lunga durata.
7. Giappone YASKAWA servomotori garantiscono un funzionamento potente per notch e incisione.
8Servomotore indipendente per tutti e quattro gli assi.
9. Tre assi funzionano simultaneamente.
10. La testa di fresatura con taglio a mosca brevettata garantisce la potente precisione di taglio delle dimensioni (profondità delle costole, spessore e angolo di conduzione).E 'particolarmente importante quando si esegue su anelli di carburo di tungsteno e rotoli compositi.

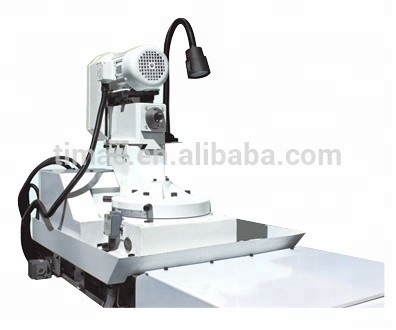

11. Facile di passare da notch a incisione da testa di fresatura a mosca e testa di incisione girevole che sono state montate su un lato.Evitare il rullo-carico di collisione e nessun ulteriore mal di testa per lo smontaggio di arbor fly cutter, supporto del taglio; non è necessario regolare la testa girevole e ripristinare lo strumento per inciso che si utilizza nella macchina di serie.
12Il letto di fusione pesante rettangolare con due vie quadrate garantisce un'elevata rigidità.Le rigidità riducono molto le vibrazioni di taglio e aiutano a ottenere una buona finitura di taglio. (Non è possibile trovare in questa macchina alcun modo di coda debole, modo triangolare e modo di guida del rullo ad arco) un solo strumento di taglio è in grado di fare tutte le incisioni per un rotolo.Molto risparmiato per il costo dello strumento e il tempo di affilatura dello strumento.
13. La casella di Turcite-B fornisce un movimento forte e liscio per l'elaborazione ad alta precisione. Risolto il problema di debolezza del modo dovetail e del modo arc roller che si può trovare nella nostra macchina di prima generazione.
14Le viti a sfera di precisione garantiscono la trasmissione per un posizionamento accurato e un funzionamento automatico fluido.
15. pompa di lubrificazione automatica centralizzata controllata da sistema CNC per garantire la perfetta lubrificazione per tutti i modi guida automaticamente.Nessun rischio di danno per mancanza di lubrificazione da parte di una pompa di lubrificazione manuale a colpo unico in altre macchine simili.
16. scambiare il calore dell'industria raffreddamento dell'aria e anti-polvere grande armadio elettrico assicurato lungo tempo e lavoro stabile.Asia meridionale e AfricaD'ora in poi, non vi lamenterete più del controllo CNC a braccio che soffre di umidità, polvere di acciaio e vibrazioni di taglio.
17Un solido riposo stabile di tipo rulli offre un supporto perfetto per il rotolamento pesante.
18Le vecchie incisioni nel rotolo possono essere rinnovate direttamente da questa macchina circa 3 volte.Questa macchina vi aiuterà a risparmiare molto tempo e denaro.
19. Disponibile ora per la vostra scelta il dispositivo speciale per la macinazione di utensili di taglio C/W. Potete affilare gli strumenti di taglio nel vostro negozio in qualsiasi momento.
20. Facile apprendimento: CNC professionale SIEMENS con software facile da usare, facilita il tuo lavoro.
12Il letto di fusione pesante rettangolare con due vie quadrate garantisce un'elevata rigidità.Le rigidità riducono molto le vibrazioni di taglio e aiutano a ottenere una buona finitura di taglio. (Non è possibile trovare in questa macchina alcun modo di coda debole, modo triangolare e modo di guida del rullo ad arco) un solo strumento di taglio è in grado di fare tutte le incisioni per un rotolo.Molto risparmiato per il costo dello strumento e il tempo di affilatura dello strumento.
13. La casella di Turcite-B fornisce un movimento forte e liscio per l'elaborazione ad alta precisione. Risolto il problema di debolezza del modo dovetail e del modo arc roller che si può trovare nella nostra macchina di prima generazione.
14Le viti a sfera di precisione garantiscono la trasmissione per un posizionamento accurato e un funzionamento automatico fluido.
15. pompa di lubrificazione automatica centralizzata controllata da sistema CNC per garantire la perfetta lubrificazione per tutti i modi guida automaticamente.Nessun rischio di danno per mancanza di lubrificazione da parte di una pompa di lubrificazione manuale a colpo unico in altre macchine simili.
16. scambiare il calore dell'industria raffreddamento dell'aria e anti-polvere grande armadio elettrico assicurato lungo tempo e lavoro stabile.Asia meridionale e AfricaD'ora in poi, non vi lamenterete più del controllo CNC a braccio che soffre di umidità, polvere di acciaio e vibrazioni di taglio.
17Un solido riposo stabile di tipo rulli offre un supporto perfetto per il rotolamento pesante.
18Le vecchie incisioni nel rotolo possono essere rinnovate direttamente da questa macchina circa 3 volte.Questa macchina vi aiuterà a risparmiare molto tempo e denaro.
19. Disponibile ora per la vostra scelta il dispositivo speciale per la macinazione di utensili di taglio C/W. Potete affilare gli strumenti di taglio nel vostro negozio in qualsiasi momento.
20. Facile apprendimento: CNC professionale SIEMENS con software facile da usare, facilita il tuo lavoro.
21Il team di supporto tecnico esperto è sempre pronto a supportarti per la formazione di programmazione e di funzionamento.
Specificità | Unità | RPK-5025 |
Diametro massimo del pezzo da lavorare | mm | Φ500 |
Lunghezza massima del pezzo da lavorare | mm | Φ2500 |
Adatto per le specifiche di acciaio a vite | mm | Φ5-Φ50 |
Intaglio per rotolo | Quanti ne servono | |
Angolo di intaglio | Libera scelta | |
Omettere le costole | Libera scelta | |
Unità minima di alimentazione | mm | 0.001 |
Unità minima di alimentazione | ° | 0.001 |
Velocità massima del mandrino della testa di fresatura di taglio del volante | rpm | 550 |
Velocità massima del mandrino della testa di fresatura girevole | rpm | 2850 |
Fabbricazione a partire da prodotti della voce 8528 | MT#5 | |
Capo di testa (capo di 4 mascelle) | mm | Φ400 |
Motore a testa girevole | kW | 1.1 |
Velocità di alimentazione giratoria del pezzo da lavorare | deg/min | 50-600 |
Velocità di alimentazione rapida del pezzo da lavorare | deg/min | 4000 |
Velocità di rotazione della testa di rotazione | deg/min | 40-600 |
Motore della pompa del liquido di raffreddamento | w | 120 |
Sistema di controllo CNC (controllo a 4 assi e movimento simultaneo a 3 assi) | SIEMENS | |
Potenza del sistema di controllo CNC | V/HZ | 220/50 |
X assi servomotore ((asse del taglia volante) | kW | 4.4 |
Servomotore per assi Y (asse di rotolamento) | kW | 1.3 |
Assi Z servomotore (asse di alimentazione) | kW | 3 |
Motore servomotore a C-asse (asse girevole) | kW | 1.3 |
Torsione di uscita del servomotore ((asse X, asse del tagliatore volante) | N.m. | 28.4 |
Torsione di uscita del servomotore ((asse Y, asse di rotolamento) | N.m. | 8.34 |
Torsione di uscita del servomotore (asse Z, asse di alimentazione) | N.m. | 8.34 |
Torsione di uscita del servomotore (asse C, asse girevole) | N.m. | 28.4 |
Dimensioni dell'imballaggio della macchina | mm | 4300*1750*1800 |
Dimensioni di imballaggio dell'armadio elettrico | mm | 1000*800*1800 |
Peso netto | kg | 5580 |
