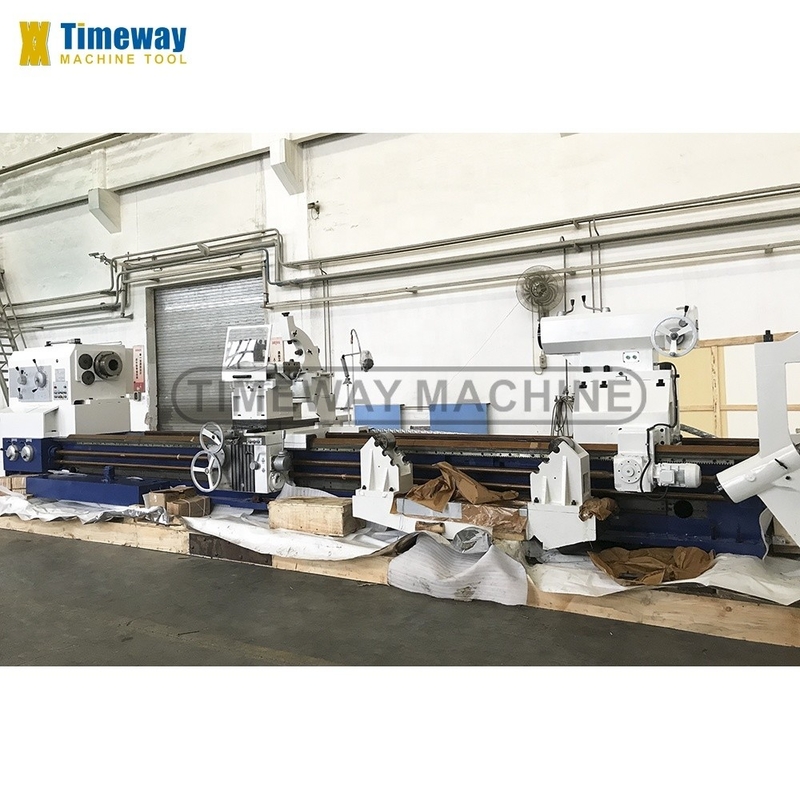

1800 mm Swing orizzontale di grande tipo di tornitore parallelo per la progettazione della sala utensili
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timac, TIMEWAY |
| Certificazione: | ISO9001, CE |
| Numero di modello: | AL-1800Cx8000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $150,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (fumigate) |
| Capacità di alimentazione: | 100 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 8000 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 970 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 22 |
| Voltaggio: | Come richiesta del cliente | Dimensione ((L*W*H): | 11020x2665x2680 mm |
| Peso (kg): | 21500 chilogrammi | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Colore del tornio: | Opzionale |
| Peso massimo del pezzo da lavorare: | 10 o 12 tonnellate | Funzione del tornio: | Taglio di parti di grandi dimensioni |
| Diametro di lavorazione massimo del pezzo: | 1800 mm | Diametro di lavorazione massimo tra i centri: | 1410mm |
| Forza di lavorazione: | 45000N | Colpo longitudinale: | 8000mm |
| Stretta incrociata: | 800 mm | Colpo della torretta superiore: | 300 mm |
| Diametro della piuma della coda: | 220 mm | Servizio post-vendita: | Supporto online, supporto tecnico video |
| Servizio post-garanzia: | Supporto tecnico video, supporto online, ricambi, manutenzione e riparazione sul campo | Localizzazione del servizio locale: | Canada, Regno Unito, Stati Uniti, Francia, Germania, Brasile, Indonesia, Messico, Russia, Australia, |
| Condizione: | Nuovo | Industria applicabile: | Negozi di abbigliamento, negozi di materiali da costruzione, negozi di riparazione di macchine, fabb |
| Localizzazione dello showroom: | Canada, Regno Unito, Stati Uniti, Francia, Germania, Brasile, Indonesia, Russia, Romania, Sudafrica | Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione |
| Max. Lunghezza girata (mm): | 7800 millimetri | Scavo a fusione (mm): | m'm 130 |
| Anno: | 2021 | Port: | Porto di Tianjin o di Shanghai |
Descrizione di prodotto
| Produttore 1800mm Swing Large Type Parallel Turning Lathe Machines per la sala utensili
¢ AL-1800Cx8000 ¢
|
| Accessori standard:
| Accessori opzionali: |
|
|
|
| Parametro tecnico |
| Specificità | Unità | AL-1600C | AL-1800C | |
| Capacità | Sballato sul letto. | mm | 1600 | 1800 |
| Passare la carrozza | mm | 1210 | 1410 | |
| Lunghezza massima del pezzo da lavorare | mm | 3 000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | ||
| Lunghezza massima di rotazione | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | ||
| Max. coppia dello spinello | N.m. | 12590 | ||
| Max. forza di taglio | N | 45000 | ||
| Max. forza longitudinale | N | 18000 | ||
| Peso massimo del pezzo da lavorare | kg | 10000(12000) | ||
| Fusoliera | Dia. del fusibile attraverso il foro | mm | 130 | |
| Foratura conipra dello spinello | - | Metrica 140 | ||
| Numero di giri in avanti | varietà | 21 specie | ||
| Numero di giri in retromarcia | varietà | 12 specie | ||
| Intervallo di velocità del mandrino | r/min | In avanti:3.15-315, In retromarcia.3.5-291 | ||
| Movimento dell'alimentazione | Longitudinale e croce | varietà | 56 specie | |
| Intervallo di movimento dell'alimentazione | mm | Lungo:0.1-12, trasversale:0.05-6, scivolo in alto:0.025-3 | ||
| Numero di fili metrici | varietà | 44 specie | ||
| Intervallo del filo metrico | mm | 1-120 | ||
| Numero di fili di pollice | varietà | 31 specie | ||
| Intervallo di filettatura in pollici | TPI | 28-1/4 | ||
| Numero di filetto del modulo | varietà | 45 specie | ||
| Intervallo del filo del modulo | mm | 0.5-60 | ||
| Numero di filati | varietà | 38 specie | ||
| Intervallo di diametro. | DP | 1/2-56 | ||
| Punto utensile | Dimensioni del bastone dell'utensile | mm | 45x45 | |
| Distanza di oscillazione del palo utensile | ° | ± 90° | ||
| Max. percorso del veicolo | mm | 2900/3900/4900/5900/7900/9900/11900/13900/15900/17900 | ||
| Max. percorso del diapositivo trasversale | mm | 650 | ||
| Max. percorso dello scivolo superiore | mm | 300 | ||
| Rapidità di utilizzo | mm/min | Lungo:3740, Trasversale:1870, diapositiva in alto:935 | ||
| Fabbricazione | Dia. di piume da coda | mm | 220 | |
| Viaggio della piuma di coda | mm | 300 | ||
| Foratura conipera di piuma di coda | - | MT2 attività di investimento | ||
| Altri | Potenza del motore principale | kW | 22 | |
| Velocità | r/min | 970 | ||
| Potenza del palo utensile | kW | 1.5 | ||
| Dimensione complessiva della macchina
| Distanze | mm | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | |
| Larghezza | mm | 1995 | ||
| Altezza | mm | 2525 | 2665 | |
| Caratteristiche: |
1Questa serie di tornitori paralleli adotta 970 mm di larghezza rettangolare induzione indurito e terra di letto di guida modi, così di eccellente stabilità, alta rigidità e con max. portamento 10tons tra i centri.
2Il mandrino principale è di rullo di precisione con struttura di supporto a 3 punti.
3. Guida della sella con cintura rivestita di Teflon, struttura rotante della penna del coda per ridurre al minimo l'attrito e la generazione di calore.
4Il tornitore a tornitura parallela è adatto a vari lavori di tornitura, quali la tornitura di superfici cilindriche esterne e interne, di facce terminali e la tornitura di filettini metrici o pollici.con una lunghezza di 50 mm o più, ma non superiore a 50 mm, ecc.
5La rotazione motorizzata a curva corta può essere eseguita con lo scivolo superiore in modo indipendente, mentre la rotazione motorizzata a curva lunga può essere eseguita con lo scivolo superiore combinato con l'alimentazione longitudinale.
6Inoltre, i torni di tipo pesante possono anche effettuare processi di perforazione, trepanatura e perforazione, ecc.
| Dettagli della macchina: |
| Casella di raccolta e mangimi:
Il tornio per la lavorazione dei metalli può ottenere una velocità del mandrino di 33 passi (3,15-315 giri al minuto), un ampio intervallo di velocità soddisfa vari processi diversi. Il tornio può girare più fili cambiando ingranaggi nella scatola di alimentazione. |
| Letto e carrozza:
I binari del letto indurito sono macinati da una macchina di rettifica di guida di precisione importata, assicurando un'elevata rigidità e un movimento stabile. Le rotaie larghe 970 mm garantiscono una grande capacità di carico (10 tonnellate). |
| di potenza superiore a 1000 W
Il motore elettrico viene fornito di serie per il tornio di lavorazione dei metalli, riducendo efficacemente l'intersità del lavoratore e realizzando un posizionamento rapido.
|
|
Accessori:
Le tornitrici manuali sono standard per il taglio di parti di piccolo diametro. Il supporto a rulli opzionale è adatto per il carico di parti pesanti e di grandi dimensioni.
| |
| |

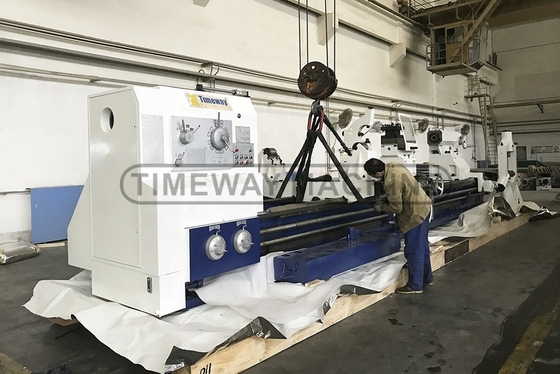

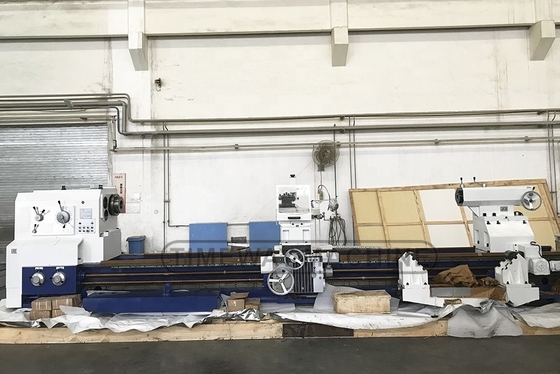

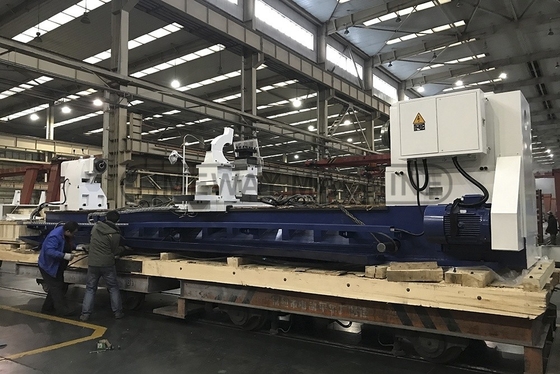

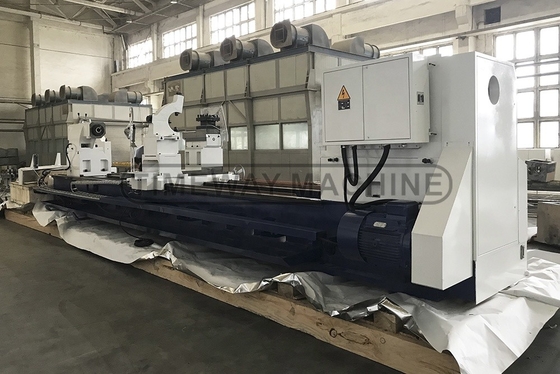

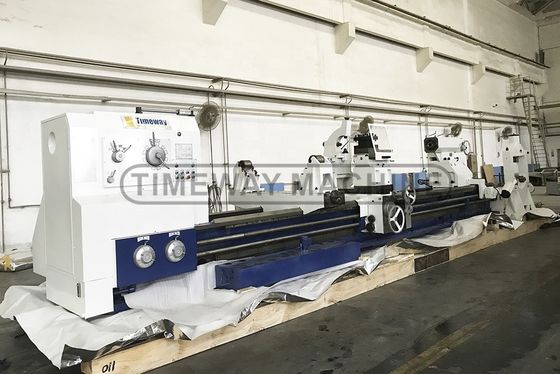

| Pronto per la spedizione: |
