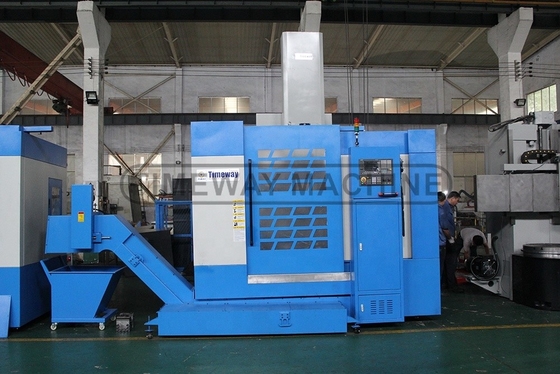

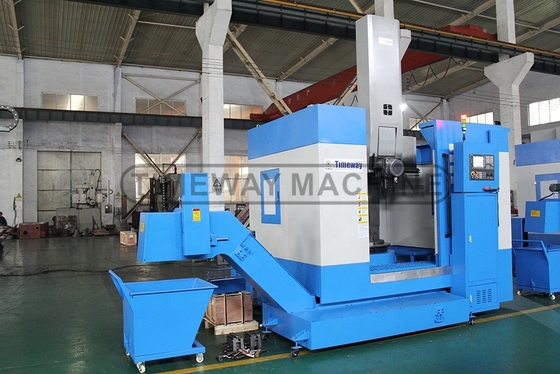

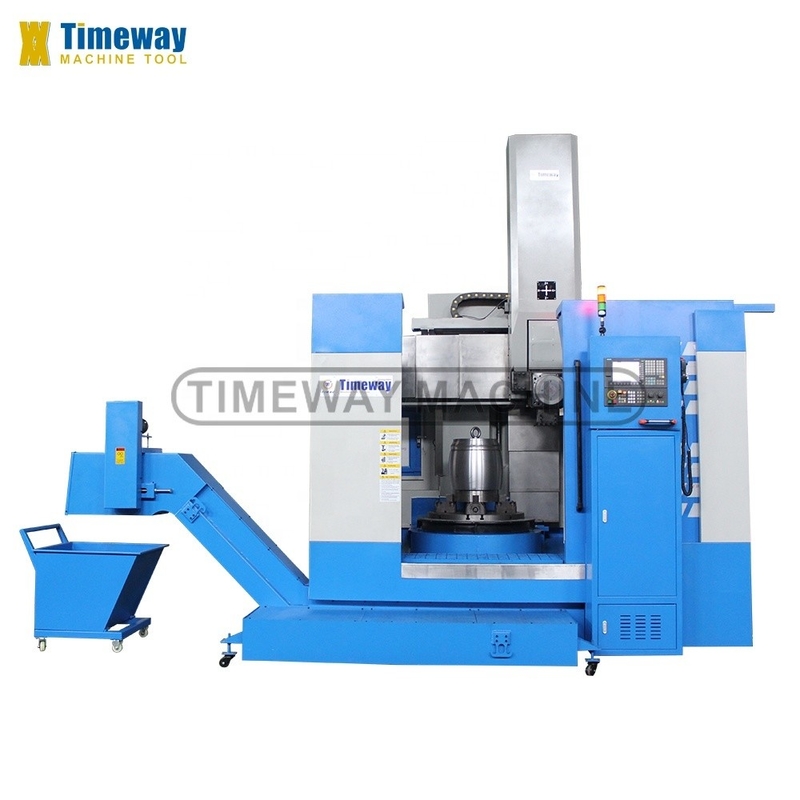

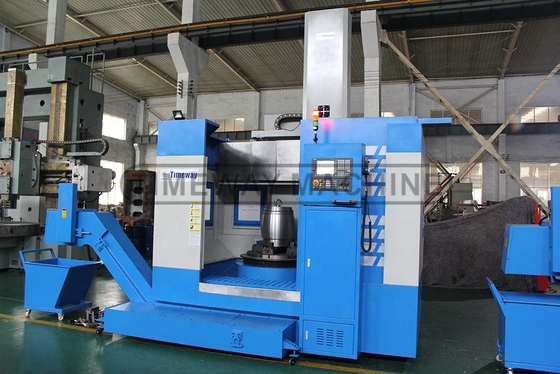

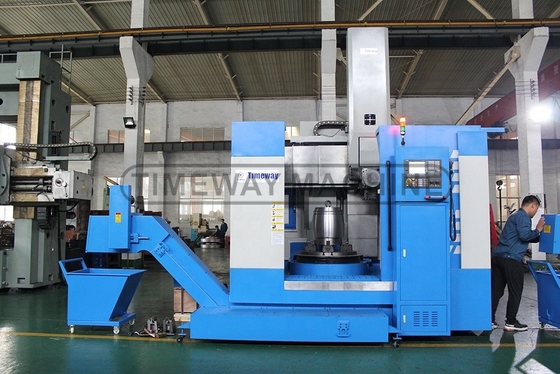

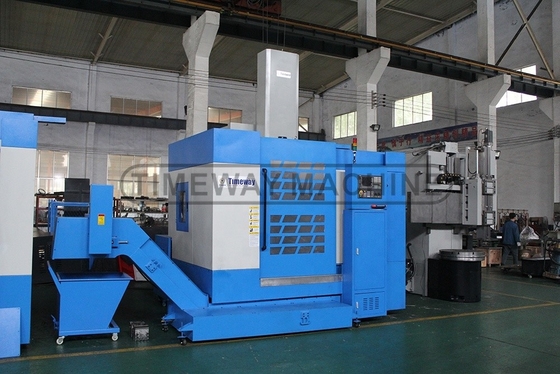

Tavolo da lavoro da 800 mm e tornio CNC verticale da 1070 mm di larghezza del letto per l'elaborazione di grandi fori
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMEWAY |
| Numero di modello: | VLK800E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $50,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Verticale | Lunghezza massima del pezzo (mm): | 800 |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Max. Weight del pezzo in lavorazione (chilogrammi): | 2000 |
| Larghezza del letto (mm): | 1070 mm | Potenza del motore a fusione ((kW): | 22 |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 570 millimetri | Viaggio (asse Z): | 650 millimetri |
| Accuratezza di posizionamento (mm): | ± 0.01 | Ripetibilità (X/Y/Z) (mm): | ± 0.008 |
| Dimensione ((L*W*H): | 4300 x 2380 x 4290 mm | Voltaggio: | 220V-480V |
| Sistema di controllo CNC: | SIEMENS | Stazioni di postazione degli attrezzi: | 4 |
| Peso (kg): | 8500 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta produttività | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 2 anni |
| Max. Swing Diameter: | 950 mm | Max. Turning Diameter: | 800 mm |
| Altezza massima del peso: | 800 mm | Passi di velocità dello spinello: | 2 passi, passo senza passo |
| Gamme di velocità di rotazione del mandrino: | 2-320 giri al minuto | dimensione della tavola da lavoro: | 800 mm |
| Capacità di carico: | 2000 kg | Velocità di alimentazione dell'asse X/Z: | 0.1-500mm/min |
| Velocità di alimentazione rapida per asse X/Z: | 2000 mm/min | Max. lunghezza del pezzo: | 800 mm |
| Condizione: | Nuovo | Marca di Toolpost: | Yantai Cina |
| Industria applicabile: | Negozi di riparazione di macchine, fabbriche | Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Francia, Germania, Brasile, Perù, Messico, Russia, Spagna, Cile, Colomb |
| Tipo di commercializzazione: | Prodotto ordinario | Anno: | 2021 |
| Velocità massima del mandrino (rpm): | 320 giri/h | Scavo a fusione (mm): | 150 |
| Max. Lunghezza girata (mm): | 800 | Componenti fondamentali: | Codice di riferimento per la valutazione delle emissioni |
| Port: | Porti della Cina | ||
Descrizione di prodotto
Torni verticali CNC
Descrizione dei prodotti
Sistema di lubrificazione automatico, protezione completamente chiusa, condizionatore d'aria, raffreddatore di olio | SIEMENS 828D, FANUC 0i-TF, apparecchio speciale |
Specificità | Unità | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Massimo diametro dell'altalena | mm | 950 | 1250 | 1600 | 2000 | |||
Diametro di rotazione massimo | mm | 800 | 1250 | 1600 | 2000 | |||
Altezza massima del pezzo da lavorare | mm | 800 | 1000 | 1000 | 1250 | |||
Peso massimo del pezzo da lavorare | kg | 2000 | 5000 | 8000 | 12000 | |||
Potenza del motore principale | kW | 22 | 22 | 30 | 37 | |||
Diametro del tavolo da lavoro | mm | 800 | 1010 | 1400 | 1800 | |||
Torsione massima del tavolo da lavoro | KN.m | 10 | 17.5 | 25 | 32 | |||
Intervallo di velocità del tavolo da lavoro | rpm | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Numero di stazione utensili | pcs | 4 | 4 | 4 | 4 | |||
Sezione del bastone dell'utensile di tornitura esterna | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Tipo di azionamento | - | elettrico | elettrico | elettrico | elettrico | |||
Dimensione della vite a sfera dell'asse X (dia. x passo della vite) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Dimensione della vite a sfera dell'asse Z (dia. x passo della vite) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Viaggio sull'asse X | mm | -20~550 | -20~800 | -20~1030 | -20~1150 | |||
Viaggio sull'asse Z | mm | 650 | 650 | 800 | 800 | |||
Intervallo di alimentazione ((X/Z) | mm | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
Velocità di alimentazione rapida | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Sistema CNC | - | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | |||
Torsione del servomotore ((X/Z) | N.m. | 11/11 | 11/11 | La nostra vita, 15/11 | La nostra vita, 15/11 | |||
Capacità | Qua | 30 | 37 | 45 | 52 | |||
Peso netto della macchina | kg | 8500 | 11000 | 14500 | 18500 | |||
Dimensione della macchina (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Convogliatori di chip | - | Tipo di catena | Tipo di catena | Tipo di catena | Tipo di catena | |||
Norme | - | Sistema di lubrificazione automatico, protezione completamente chiusa, condizionatore d'aria, raffreddatore di olio | ||||||
Opzionale | - | SIEMENS 828D, FANUC 0i-TF, apparecchio speciale | ||||||
Dettagli della macchina
1Il tornio verticale a colonna singola della serie CNC è stato progettato assorbendo moderne tecniche avanzate di progettazione e produzione e utilizzando il metodo di progettazione di ottimizzazione CAD.utilizzando l'ultimo concetto di progettazione ed equipaggiando con caratteristiche avanzate nazionali ed estere. 2. realizzare un forte taglio sulle prestazioni della struttura, il carico in eccesso di peso del tavolo da lavoro, la macchina alta rigidità dinamica e statica, tutta la sicurezza del movimento e la stabilità,lunga durata di vita e elevata efficienza di lavorazione.3. La macchina è adatta per la lavorazione di utensili di taglio ad alta velocità di acciaio e di carburi, di pezzi di lavorazione di tutti i metalli ferrosi e non ferrosi e di alcuni materiali non metallici. 4.La macchina può completare il processo di rugoso e finire girando dentro e fuori cilindroLa macchina è composta principalmente da una colonna, da un tavolo da lavoro, da una trave, da un palo utensile verticale, da un cambio principale,meccanismo di sollevamento del fascio, meccanismo verticale di alimentazione dell'utensile, dispositivo di protezione della guida del raggio, cassa completa della macchina, sistema elettrico, sistema idraulico, sistema di raffreddamento, ecc.
- E' un'altra cosa.
>>La tavola di lavoro utilizza una struttura a fusione di tipo fisso integrata, ad alta rigidità, di alta precisione e corta,il fusibile è dotato di un set di cuscinetti a sfera di spinta ad alta precisione e di un set di cuscinetti a rulli cilindrici corti a doppia fila. struttura compatta, allo stesso tempo sopportare il carico radiale, il carico assiale e il momento di inclinazione, e sotto il sovraccarico deformazione elastica è piccola,migliorato la precisione di rotazione del tavolo da lavoro e la capacità di carico.
- E' un'altra cosa.
>>Quattro stazioni dell'utensile elettrico: alta precisione di posizionamento, grande forza di fissaggio, grande capacità di carico, stabile e affidabile.maggiore forza di serraggio.
- E' un'altra cosa.
>>I clienti possono scegliere tra FANUC, SIEMENS o KND, altri sistemi CNC.
- E' un'altra cosa.
>>In base alle esigenze particolari, tutto il coperchio della macchina, trasportatore a chip.
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete(solo per il tornio CNC):
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
