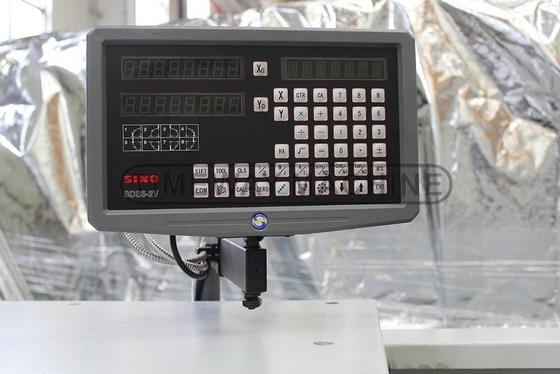

>> Disponibile una lettura digitale (DRO) a 2/3 assi.
La guardia Chuck è disponibile.
 |
2500 N.m Torsione di taglio Alta precisione Letto di spazio orizzontale La macchina a torno Velocità di alimentazione rapida
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC, TIMEWAY |
| Numero di modello: | BL-500B/BL-660B/BL-800B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $10,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 3000 | Distanza di velocità del mandrino (rpm): | 9 - 1600 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Cargo medio | Larghezza del letto (mm): | 400 |
| Tipo: | Orizzontale | Voltaggio: | Come richiesta del cliente |
| Dimensione ((L*W*H): | 4632x975x1270 mm | Peso (kg): | 3000 kg |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta produttività |
| Tipo di commercializzazione: | Prodotto ordinario | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 300 | Taper a fusione: | ISO40 |
| Torsione di taglio: | 2500 N.m | Velocità di alimentazione rapida ((mm/min): | 32 - 2500 mm/min |
| Velocità di avanzamento (mm/min): | 25 - 2500 mm/min | Stazioni di postazione degli attrezzi: | 4 |
| Colore del tornio: | Facoltativo su misura | Modalità di funzionamento della rotazione dello spinello: | Funzionamento a manico singolo |
| Struttura di inversione dello spinello: | Tipo di frizione | Via del liquido di raffreddamento a fusione: | bagno d'olio |
| Oscillazione massima sopra il letto: | 660mm | Diametro di taglio massimo della barra: | 420 mm |
| Diametro massimo della parte del disco: | 870mm | Larghezza di Gap: | 240 mm |
| Velocità di movimento veloce dell'asse X/Z: | 10,9/4,5 m/min | Foro di fuso: | 82mm |
Descrizione di prodotto
Descrizione dei prodotti
3 manicotti | Centro di vita |
4 mascelle | Fabbricazione a base di materie plastiche |
Placca di faccia | Scalatore di foratura |
Centro morto. | Tenitore di utensili per cambio rapido |
Quadrante di inseguimento del filo | lettura digitale 2/3 asse |
Protezione da spruzzo | Copertura Chuck |
Pistola a olio | Copertura della viti a guida |
Lampada di lavoro | Copertura del palo utensile |
Sistema di raffreddamento | Targa di guida |
Riposo costante | |
Seguire il riposo | |
Cambiare marcia | |
Manica riducente | |
Freno a piedi | |
per la fabbricazione di apparecchi per il trasporto di merci | |
Casella degli attrezzi e attrezzi | |
Manuale operativo |
Specificità | Unità | BL-500B | BL-660B | BL-800B |
Max, girati sul letto. | mm | 500 | 660 | 800 |
Max. girare sul cross slide. | mm | 300 | 420 | 560 |
Max. Spostati sul buco. | mm | 710 | 870 | 1000 |
Lunghezza dell'intervallo | mm | 240 | 240 | 240 |
Distanza tra i centri | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Lunghezza massima di rotazione | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Scavo a fusione | mm | Φ82 | Φ82 | Φ82 |
Conico di fusione | - | Φ90, 1:20 | Φ90, 1:20 | Φ90, 1:20 |
Naso a fusione | - | ISO 702/II n.8 | ISO 702/II n.8 | ISO 702/II n.8 |
Intervallo di velocità del mandrino (passi) | rpm | 9-1600 (24) | 9-1600 (24) | 8-1400 (24) |
Viaggio della diapositiva superiore | mm | 145 | 145 | 145 |
Viaggio a scivolo croce | mm | 320 | 310 | 320 |
Dimensione della sezione utensile | mm | 25x25 | 25x25 | 25x25 |
Velocità di alimentazione rapida dell'asse X | m/min | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 |
Velocità di alimentazione rapida dell'asse Z | m/min | 50 Hz: 4.560 Hz: 5.4 | 50 Hz: 4.560 Hz: 5.4 | 50 Hz: 4.560 Hz: 5.4 |
Intervallo di alimentazione dell'asse X | mm/r | 0.012-2.73 (93) | 0.012-2.73 (93) | 0.012-2.73 (93) |
Intervallo di alimentazione dell'asse Z | mm/r | 0.028-6.43 (93) | 0.028-6.43 (93) | 0.028-6.43 (93) |
Varietà di fili metrici (varietà) | mm | 0.5-224 (48) | 0.5-224 (48) | 0.5-224 (48) |
Diametro di filettatura (varietà) | TPI | 72-1/8 (46) | 72-1/8 (46) | 72-1/8 (46) |
Gamma di fili di modulo (varietà) | MP | 0.5-112 (42) | 0.5-112 (42) | 0.5-112 (42) |
Diametro dei fili (varietà) | DP | 56-1/4 (45) | 56-1/4 (45) | 56-1/4 (45) |

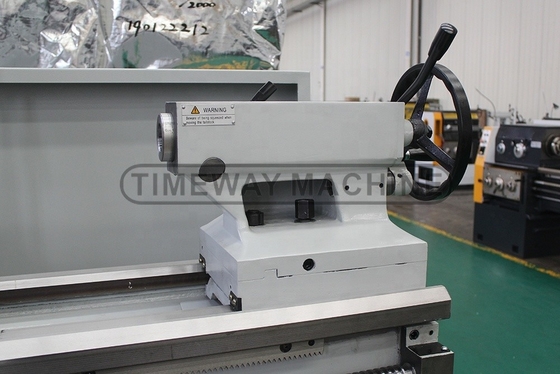

Diametro della piuma della coda | mm | Φ75 | Φ75 | Φ90 |
Viaggi di piume di coda | mm | 150 | 150 | 150 |
Penna conica della coda | - | MT5 | MT5 | MT5 |
Potenza del motore principale | kW | 7.5 | 7.5 | 7.5 |
Potenza del motore ad alimentazione rapida | kW | 0.3 | 0.3 | 0.3 |
Potenza del motore della pompa di raffreddamento | kW | 0.12 | 0.12 | 0.12 |
Lunghezza della macchina | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Larghezza della macchina | mm | 975 | 975 | 1340 |
Altezza della macchina | mm | 1230 | 1270 | 1430 |
Peso della macchina | kg | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 330/3700 |
Dettagli della macchina

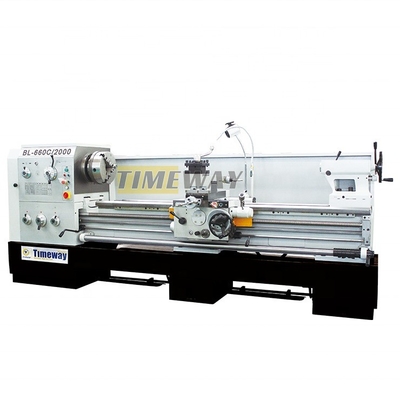

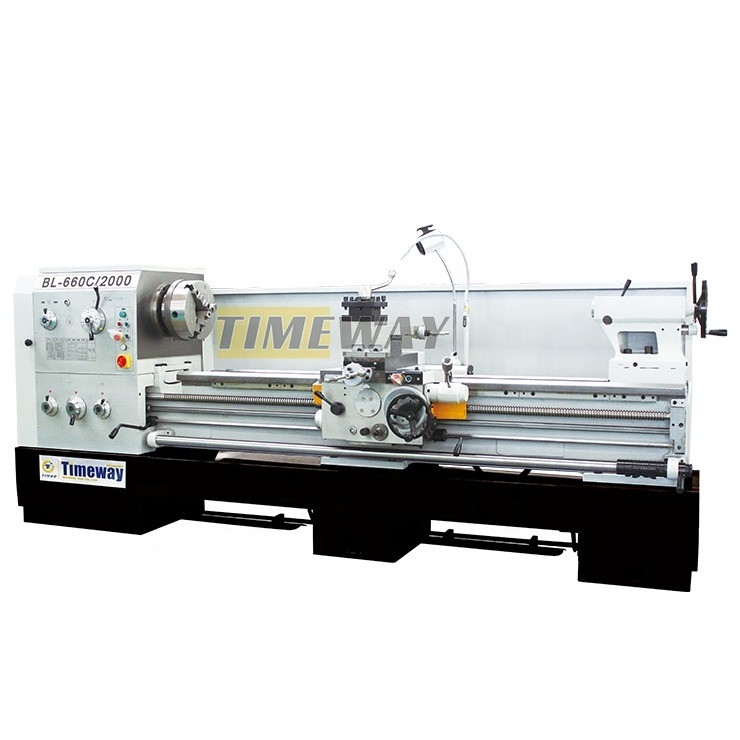

Il tornio a letto a vuoto di serie è adatto a tutti i tipi di lavoro di tornitura, come il tornitura interno ed esterno, il tornitura conica, e altri pezzi rotanti di tornitura, il tornitura a faccia,anche girare tutti i tipi di filo comune: Inch, Metric, Module e D.P; eseguire perforazione, riaming, tapping e sollevamento di scanalature.
- E' un'altra cosa.

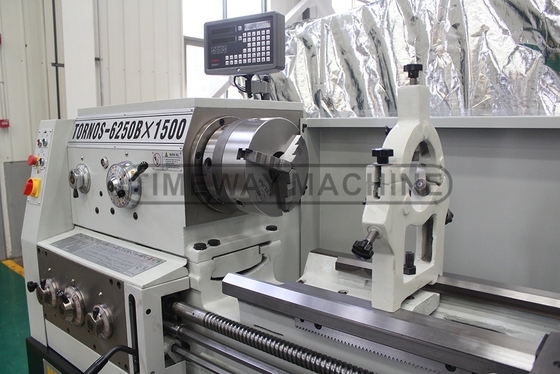

>> Tritolo a 3 mascelle standard, fissaggio rapido del pezzo;
- E' un'altra cosa.
>> Il letto con le costole è fatto di ghisa di alta qualità;
>> I binari di guida sono induriti e macinati, e la durezza fino a HRC52;
- E' un'altra cosa.
>> alimentazione automatica e alimentazione rapida sull'asse X/Z da una maniglia.

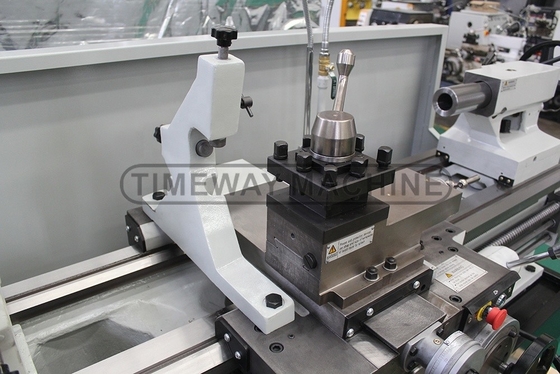

>> tipo USA, tipo EUROPE,Tipo italianoun posto di cambio rapido degli utensili a scelta;
- E' un'altra cosa.
>> Il riposo costante e il riposo successivo sono di serie per il tornio a letto piatto.
>> La staffa manuale può bloccarsi e allentare rapidamente.
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete(solo per il tornio CNC orizzontale):
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw (solo per il tornio CNC orizzontale):
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
