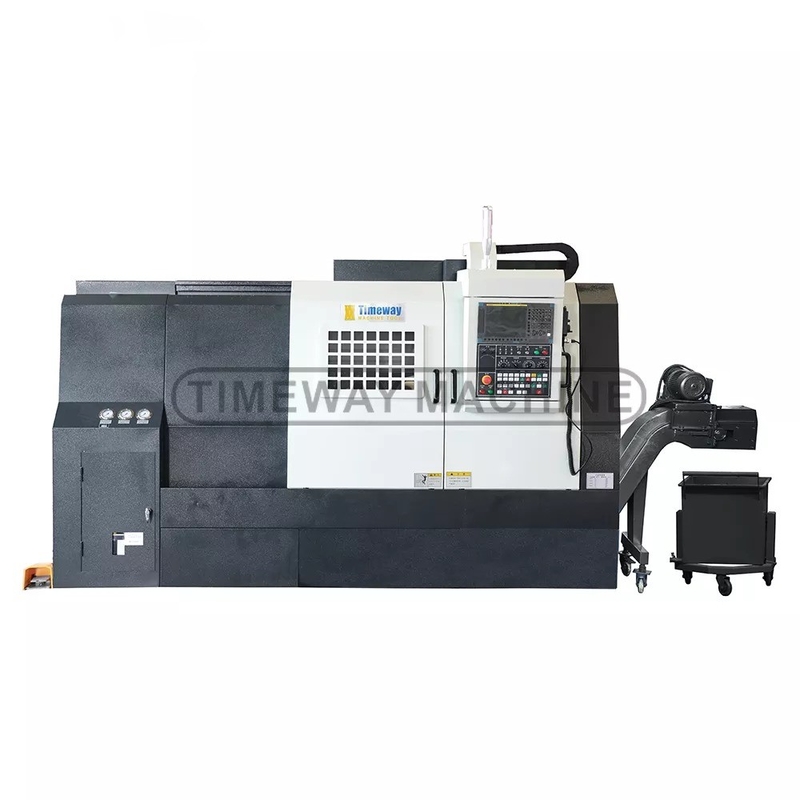

Max. lunghezza girata di 2905mm 520mm Swing CNC Tornibile con 12 stazioni di posteggio utensile
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | AD-25 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $30,000.00/sets >=1 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 100 Set/Set al mese. |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 3000 |
|---|---|---|---|
| Struttura: | Tornio inclinato del letto | Capacità di lavorazione: | Cargo medio |
| Larghezza del letto (mm): | 520 millimetri | Potenza del motore a fusione ((kW): | 15 |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 230 millimetri | Viaggio (asse Z): | 590 mm |
| Voltaggio: | Come richiesto | Sistema di controllo CNC: | SIEMENS |
| Stazioni di postazione degli attrezzi: | 12 | Peso (kg): | 5000 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta produttività |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Cnc |
| Tipo di letto inclinato: | Torni CNC | Gamma di velocità di rotazione del mandrino: | 35-3500 giri al minuto |
| Naso del fuso: | A2-8 | Dimensioni del volante idraulico: | 10 pollici. |
| Tipo di posta utensile: | H12 | Tempo del cambiamento dello strumento: | 0.3sec |
| Servizio post-vendita: | Supporto online | Max. Swing Diameter (millimetri): | 520 |
| Condizione: | Nuovo | Industria applicabile: | Negozi di materiali da costruzione, negozi di riparazione di macchinari, fabbriche, aziende agricole |
| Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Germania | Tipo di commercializzazione: | Prodotto ordinario |
| Componenti fondamentali: | Cuscinetto, motore, pompa, motore | Velocità massima del mandrino (rpm): | 3500 r.p.m |
| Scavo a fusione (mm): | 87 | Max. Lunghezza girata (mm): | 2905 |
| Port: | Porto della Cina | ||
Descrizione di prodotto

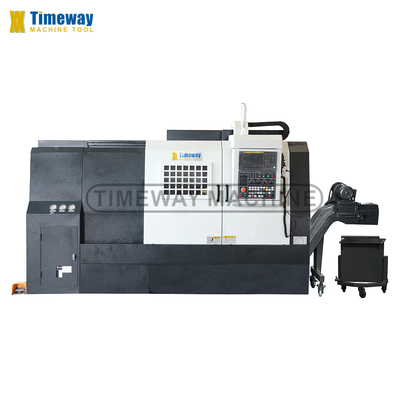

520mm Swing Precision Slant Bed CNC Tornibile
1La costruzione unica sviluppata utilizzando le tecniche FEA per garantire la massima rigidità nelle condizioni di taglio più difficili.Il motore principale utilizza un servomotore ad alta prestazione ad azionamento alternato FANUC Giappone, velocità senza passo, casella a mandrino senza struttura degli ingranaggi, alta velocità e basso rumore.con una lunghezza massima di 20 mm o piùIl sistema di trasmissione a asse X/Z utilizza una vite a sfera ad alta precisione azionata direttamente da un motore FANUC AC, non è dotato di cintura e di ingranaggi,Evitato la reazione e le vibrazioni generate. 5. Taiwan 8/12 stazioni torretta idraulica viene di serie, cambio di utensili veloce e preciso, e grande forza di blocco. 6.il manico della coda è controllato da un dispositivo programmabile. 7. il sistema CNC utilizza il sistema di controllo servo FANUC, SIEMENS o China GSKAC di fama internazionale, grandi funzioni e prestazioni stabili.Questo tornio CNC ha una protezione completamente chiusa, e dotato di un pulsante di sicurezza di arresto di emergenza, quando si verifica improvvisamente un'interruzione dell'alimentazione o altri guasti, a causa della speciale struttura del circuito di comando,la macchina può essere auto-protetta per garantire la sicurezza della stessa e del personale9. Il pannello di comando si trova a circa 1500 mm dal suolo, è molto moderato, ergonomico, piacevole e facile da usare e da comprendere il funzionamento della macchina.Lubrificazione centrale automatica, il sistema di raffreddamento e i trasportatori a catena estendono gli intervalli tra la manutenzione e riducono i tempi di fermo.può anche essere aggiunto funzione di rilevamento onlineIn base alle esigenze particolari degli utenti, sono stati aggiunti alimentatori automatici, porte automatiche e altri dispositivi periferici di automazione.L' AK-55 può essere scelto., angolo di inclinazione del letto 75°;Accessori standard:FANUC 0i-TF Hydraulic chuck Hydraulic turret Hydraulic tailstock Electronic handwheel Lubrication system Cooling system Work lamp Pilot lamp Full protection guard Air conditioner Chip conveyor Leveling blocks & bolts Tools & tool-box Operation manualsAccessori opzionali:Sistema CNC GSK Sistema CNC SIEMENS Scambiatore di calore idraulico cavo
Le specifiche del prodotto
Specificità | Unità | AK-10 | AK-15 | AK-25 | AK-35 | AK-45 |
Max, girati sul letto. | mm | 400 | 440 | 520 | 660 | 850 |
Diametro di rotazione massimo | mm | 300 | 300 | 420 | 550 | 800 |
Lunghezza massima del pezzo da lavorare | mm | 600/850/100 | 600 | 625/1000/1500/2000/3000 | 890/1640/2000/3000 | 1500/2000/3000 |
Lunghezza massima di rotazione | mm | 500/700/950 | 450 | 530/905/1405/1905/2905 | 780/1530/1890/2890 | 1420/1920/2920 |
Viaggio incrociato (X) | mm | 210 | 180 | 230 | 305 | 450 |
Viaggio longitudinale (Z) | mm | 530/710/1050 | 480 | 590/965/1465/1965/2965 | 855/1605/1965/2965 | 1450/1950/2950 |
Velocità di alimentazione rapida dell'asse X | m/min | 12 | 20 | 12 | 12 | 12 |
Velocità di alimentazione rapida dell'asse Z | m/min | 15 | 24 | 15 | 15 | 15 |
Velocità di alimentazione dell'asse X/Z | mm/min | 1260 | 1260 | 1260 | 1260 | 1260 |
Intervallo di velocità dello spinello | rpm | 45-4500 | 50-4500 | 35-3500 | 25-2500 | 10-2000 |
Naso a fusione | - | A2-5 | A2-6 | A2-8 | A2-8 | A2-11 |
Scavo a fusione | mm | 50 | 62 | 87 | 92 | 131 |
Dimensioni del volante idraulico | centimetro | 6" | 8" | 10" | 12" | 15"/18" |
Diametro interno del cuscinetto anteriore | mm | 80 | 100 | 130 | 160 | 200/240 |
Tipo di palo utensile | - | H8 | H8 | H12 | H12 | H12 |
Dimensione della sezione utensile (torsione) | mm | 25x25 | 25x25 | 25x25 | 25x25 | 25x25 |
Dimensione della sezione utensile (perforazione) | mm | 32 | 40 | 40 | 50 | 60 |
Tempo di cambio utensile | seg. | 0.4 | 0.72 | 0.3 | 1 | 1 |
Viaggi di coda | mm | 530/730/980 | 460 | 490/865/1365/1865/2865 | 706/1456/1816/2816 | 1400/1900/2900 |
Diametro della piuma della coda | mm | 80 | 80 | 85 | 110 | 140 |
Penna conica della coda | - | MT4 | MT4 | MT5 | MT5 | MT2 attività di investimento |
Viaggi di piume di coda | mm | 80 | 130 | 80 | 100 | 130 |
Potenza del motore principale | kW | 7.5 | 11 | 15/18.5 | 22/30 | 100 |
Potenza totale | kW | 17 | 25 | 30 | 46 | 130 |
Precisione di lavoro | mm | IT6 | IT6 | IT6 | IT6 | IT6 |
Roverezza | μm | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 |
Struttura del letto | - | 45° | 45° | 45° | 45° | 45° |
Sistema CNC | - | FANUC o SIEMENS | FANUC o SIEMENS | FANUC o SIEMENS | FANUC o SIEMENS | FANUC o SIEMENS |
Lunghezza della macchina | mm | 2875/3415/3440 | 2270 | 3000/3380/4550/4960/6160 | 3620/4725/5825/7000 | 6360/6860/7860 |
Larghezza e altezza della macchina | mm | 1500x1500 | 1470x1470 | 1545x1950 | 1820x2130 | 2350x2600 |
Peso della macchina | tonnellate | 3.5/4/4.5 | 4.5 | 5/5.5/6.5/7.5/8.5 | 8/10/11.5/15.5 | 15/16/18 |
Introduzione all'azienda
Visita dei clienti
Confezione e trasporto
Mostra e formazione
Perché scegliere noi
Perché scegliere Timeway Machine?
1. Alta qualità a prezzi competitivi;
2. un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 70 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
Domande frequenti
D: Avete QC o norme di sicurezza per i vostri macchinari?R: Sì, abbiamo istituito un dipartimento di controllo della qualità molto rigoroso per garantire una buona qualità.: Qual è il MOQ?A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)D: Che dire delle condizioni di pagamento?A: 1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione; 2) LC irrevocabile a vista; 3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?A: Il periodo di garanzia è di un anno dopo la consegna.
