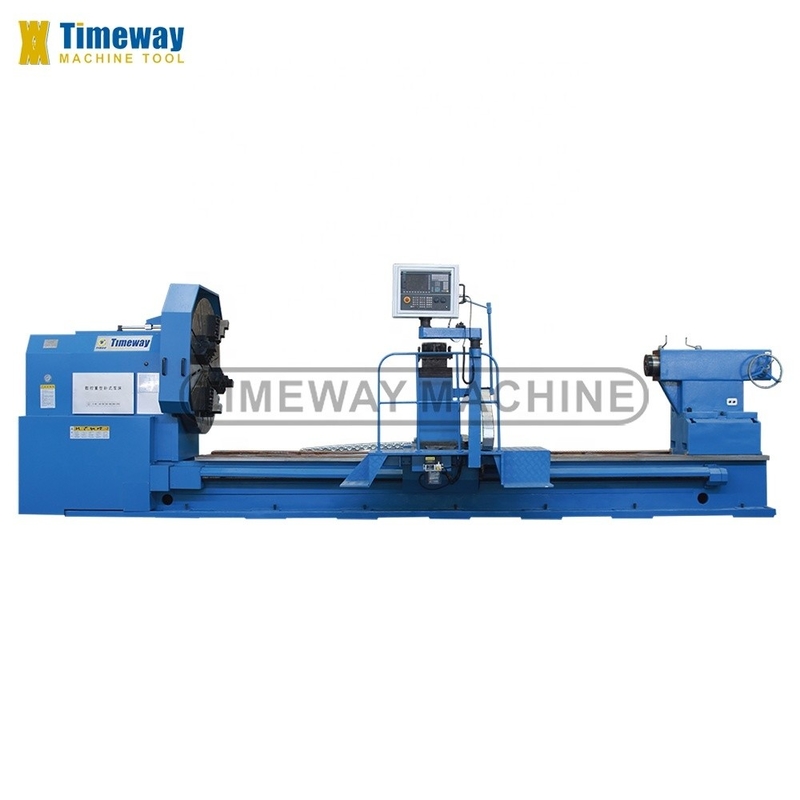

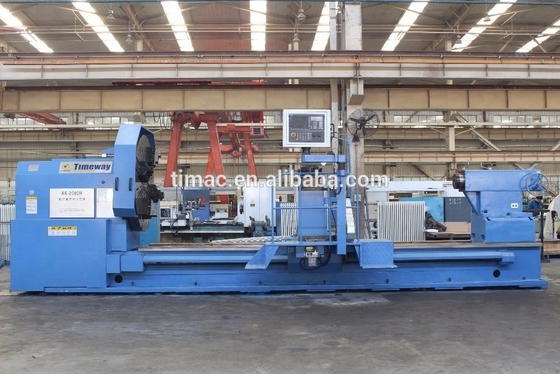

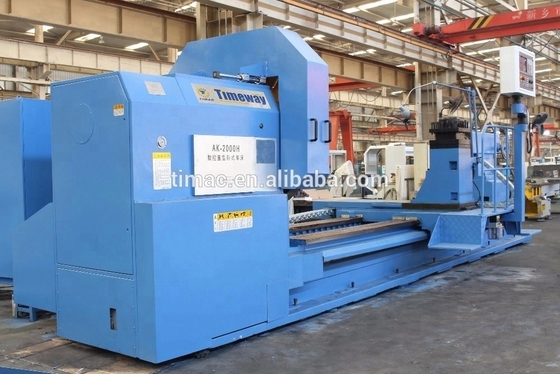

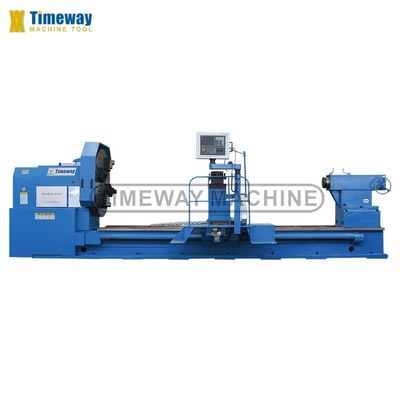

Sistema CNC SIEMENS Torno CNC gigante per la lavorazione di pezzi fino a 5000 mm di lunghezza
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Certificazione: | CE ISO |
| Numero di modello: | AK-2000x5M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $300,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 10 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 5000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 16000 | Larghezza del letto (mm): | 1100 mm |
| Potenza del motore a fusione ((kW): | 30 | Numero di spine: | Non sposato |
| Numero di assi: | 2 | Viaggio (asse X): | 850 millimetri |
| Viaggio (asse Z): | 5000 millimetri | Accuratezza di posizionamento (mm): | ± 0.015 |
| Ripetibilità (X/Y/Z) (mm): | ± 0.008 | Dimensione ((L*W*H): | 8400x3200x2950 mm |
| Voltaggio: | 200V-460V | Sistema di controllo CNC: | SIEMENS |
| Stazioni di postazione degli attrezzi: | 4 | Peso (kg): | 19400 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Livello elevato di sicurezza |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 2 anni | CNC o no: | Cnc |
| Classificazione automatica: | Automazione | Colore: | Opzione personalizzata |
| Tipo di guida del letto: | Doppia quadratura | Larghezza del letto: | 1100 mm |
| Peso massimo del pezzo da lavorare: | 16000kg | Velocità dello spinello: | 4 turni, 3-320 giri al minuto |
| Foro di fuso: | 100 mm | Taper a fusione: | Metrica 140 |
| Max. Swing Diameter: | 2000 mm | Servizio post-vendita: | Supporto online, supporto tecnico video |
| Servizio post-garanzia: | Supporto tecnico video, supporto online, ricambi, manutenzione e riparazione sul campo | Localizzazione del servizio locale: | Canada, Regno Unito, Stati Uniti, Italia, Francia, Germania, Brasile, Messico, Russia, Spagna, Austr |
| Condizione: | Nuovo | Marca di Toolpost: | YANTAI |
| Industria applicabile: | Negozi di riparazione di macchine, fabbrica di alimenti e bevande, tipografie, opere di costruzione, | Localizzazione dello showroom: | Canada, Turchia, Regno Unito, Stati Uniti, Italia, Francia, Germania, Brasile, Messico, Russia, Spag |
| Tipo di commercializzazione: | Prodotto ordinario | Scavo a fusione (mm): | 100 |
| Max. Lunghezza girata (mm): | 4800 | Anno: | 2021 |
| Componenti fondamentali: | Sistema di CNC di Siemens | Velocità massima del mandrino (rpm): | 250 giri/h |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
√ Sistema CNC FANUC/GSK/SIEMENS √ 4 mascelle √ 4 stazioni di impianti elettrici √ lampada da lavoro √ sistema di raffreddamento √ Generatore di impulsi manuali (MPG) √ centri morti √ pistola ad olio √ Luce pilota √ pompa di lubrificazione automatica √ movimentazione manuale della coda √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _ Riposo costante Seguire _ il resto _ Guardia semi-chiusa _ 6/8 stazione-post utensile _ Centri in diretta _ Climatizzatore _ Convogliatore di chip |
Specificità | Unità | AK-1250 | AK-1600 | AK-1800 | AK-2000 | |||
Max, girati sul letto. | mm | 1250 | 1600 | 1800 | 2000 | |||
Max... sventola sul cross slide. | mm | 900 | 1250 | 1450 | 1600 | |||
Distanza tra i centri | mm | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
Lunghezza massima di rotazione | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
Larghezza del letto | mm | 1100 | 1100 | 1100 | 1100 | |||
Dimensione del tubo (4-maxi) | mm | 1250 | 1400 | 1400 | 1600 | |||
Capacità di carico | tonnellate | 16 (opzione 20) | 16 (opzione 20) | 16 (opzione 20) | 16 (opzione 20) | |||
Naso a fusione | mm | A2-15 | A2-15 | A2-15 | A2-15 | |||
Scavo a fusione | mm | 100 | 100 | 100 | 100 | |||
Conico di fusione | - | Metrica 140 | Metrica 140 | Metrica 140 | Metrica 140 | |||
Velocità del mandrino (Hydraulic 4steps, stepless) | rpm | 3-320 | 3-320 | 3-250 | 3-250 | |||
Velocità del mandrino (manuale) | rpm | In avanti: 3,15-315 (21); indietro: 3,5-291 (12) | ||||||
Max. forza di taglio | N | 39200 | 39200 | 39200 | 39200 | |||
Velocità di alimentazione rapida per asse X/Z | mm/min | 4000/6000 | 4000/6000 | 4000/6000 | 4000/6000 | |||
Viaggio incrociato (X) | mm | 850 | 850 | 850 | 850 | |||
Tipo di palo utensile | - | V4 | V4 | V4 | V4 | |||
Dimensione del palo utensile | mm | 380x380 | 380x380 | 380x380 | 380x380 | |||
Forza di alimentazione massima (X) | N | 10875 | 10875 | 10875 | 10875 | |||
Dimensione della sezione utensile | mm | 50x50 | 50x50 | 50x50 | 50x50 | |||
Diametro della piuma della coda | mm | 260 | 260 | 260 | 260 | |||
Viaggi di piume di coda | mm | 300 | 300 | 300 | 300 | |||
Penna conica della coda | - | Metrica 80 | Metrica 80 | Metrica 80 | Metrica 80 | |||
Precisione di lavoro | - | IT7 | IT7 | IT7 | IT7 | |||
Roverezza della superficie | μm | Ra2,5-3.2 | Ra2,5-3.2 | Ra2,5-3.2 | Ra2,5-3.2 | |||
Potenza del motore principale | kW | 30 | 30 | 30 | 30 | |||
Peso della macchina | kg | 15000/17200/19400/21560/26000/30400/34800/- | ||||||
Lunghezza della macchina | mm | 6400/7400/8400/9400/11400/13400/15400/- | ||||||
Larghezza della macchina | mm | 3200 | 3200 | 3200 | 3200 | |||
Altezza della macchina | mm | 2220 | 2750 | 2850 | 2950 | |||
Dettagli della macchina

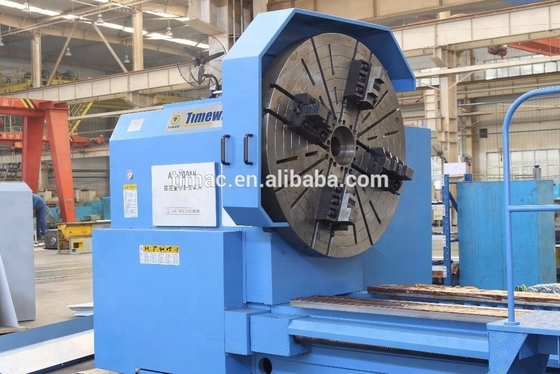

Chuck:
- Cracca indipendente a 4 mascelle standard per la pinzazione di parti di forma speciale.

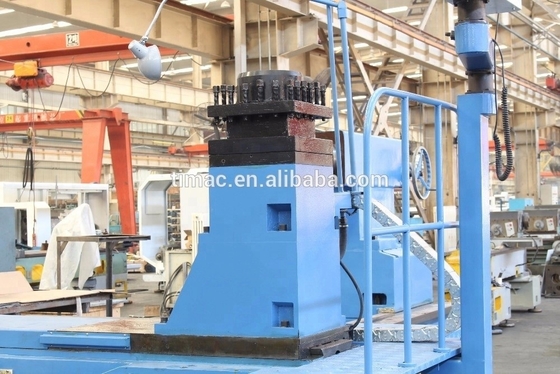

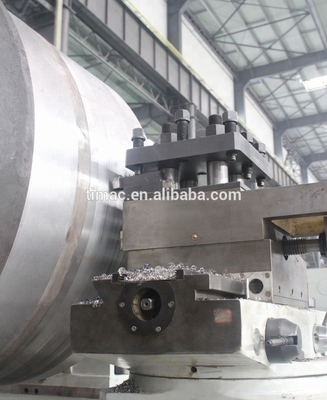

Torretta elettrica a 4 stazioni:
- Adotta una famosa torretta elettrica, alta precisione di posizionamento.
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, ecc. per la vostra scelta.
di cilindrata inferiore o uguale a:
Funzionamento flessibile e semplice, per ridurre l'intensità del lavoro e aumentare il piacere operativo.
Apparecchiatura elettrica conforme alla norma CE:
Disegno elettrico chiaro e pulito;
Adottare componenti elettrici di norma CE.
Pompa di lubrificazione automatica:
Lubrificare automaticamente e in modo intermittente ogni rotaia guida per prolungare la durata di vita della macchina.
Torretta verticale a 4 stazioni:
Norme
Torretta verticale a 6 stazioni:
Opzionale
Torretta orizzontale a 6 stazioni:
Opzionale
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete:
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
