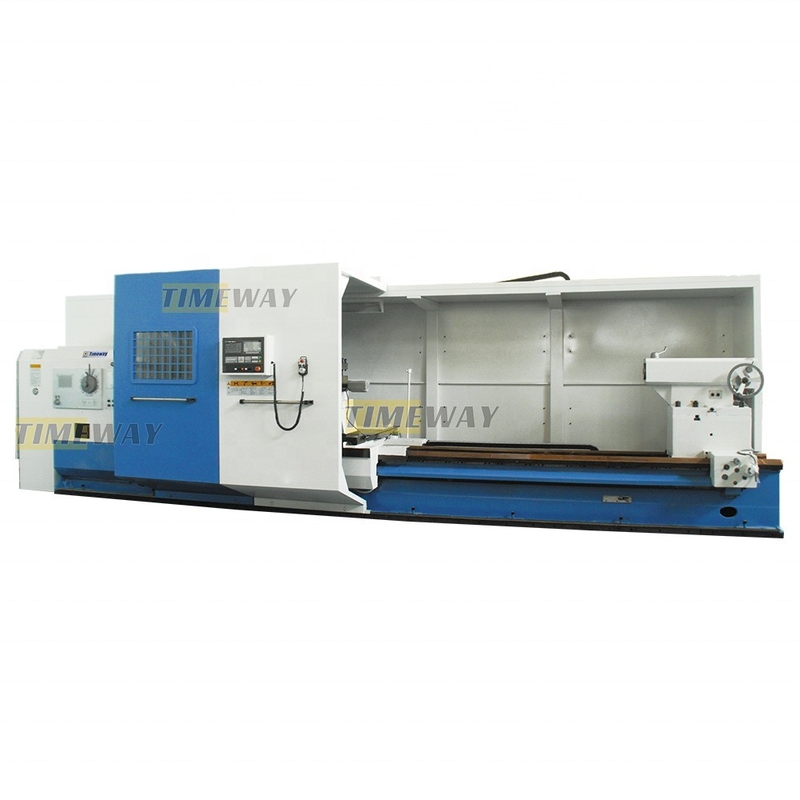

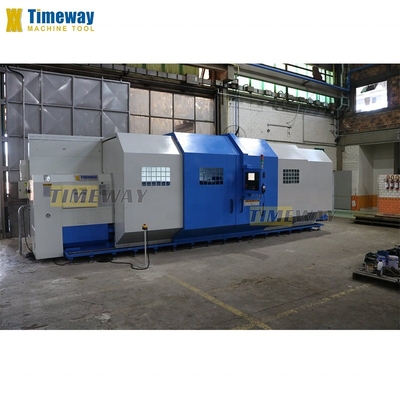

Torno orizzontale CNC da 700 mm con 1 20 spindle Taper da Timeway
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC, TIMEWAY |
| Numero di modello: | AK-1600Cx5000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $100,000.00/sets 1-1 sets |

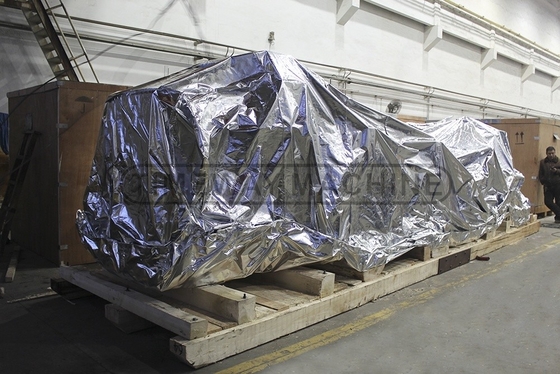

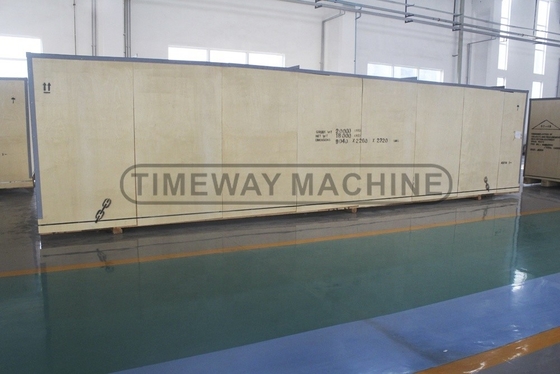

| Imballaggi particolari: | In casse di compensato. |
| Capacità di alimentazione: | 300 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 5000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 10000 | Larghezza del letto (mm): | 970 millimetri |
| Potenza del motore a fusione ((kW): | 30 | Numero di spine: | Non sposato |
| Numero di assi: | 2 | Viaggio (asse X): | 700 millimetri |
| Viaggio (asse Z): | 5000 millimetri | Accuratezza di posizionamento (mm): | ± 0.015 |
| Ripetibilità (X/Y/Z) (mm): | ± 0.01 | Dimensione ((L*W*H): | 8020x2665x2680 mm |
| Voltaggio: | Requisiti del cliente | Sistema di controllo CNC: | SIEMENS o FANUC |
| Stazioni di postazione degli attrezzi: | 4 | Peso (kg): | 18000 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Livello elevato di sicurezza |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 2 anni | Tipo Chuck: | 4 mascelle di carico pesante, a scatto indipendente |
| Dimensione del grilletto: | 1250 mm | Oscillazione massima sopra il letto: | 1600 mm |
| Scorrevole dell'incrocio di Max. Swing Over: | 1210MM | Naso del fuso: | A2-15 |
| Taper a fusione: | 140 mm, 1:20 | Velocità dello spinello: | 5-320 (4 passaggi) |
| Accuratezza lavorante: | IT6 | Servizio post-garanzia: | Supporto online |
| Localizzazione del servizio locale: | Il Regno Unito | Condizione: | Nuovo |
| Scavo a fusione (mm): | 130 | Marca di Toolpost: | YANTAI |
| Industria applicabile: | Servizi di riparazione di macchine, impianti di produzione, fabbriche di alimenti e bevande, tipogra | Localizzazione dello showroom: | Canada, Regno Unito, Stati Uniti, Italia, Francia, Germania, Brasile, Perù, Russia, Spagna, Cile, Uz |
| Tipo di commercializzazione: | Nuovo prodotto 2020 | Anno: | 2021 |
| Velocità massima del mandrino (rpm): | 320 giri/h | Max. Lunghezza girata (mm): | 4800 |
| Componenti fondamentali: | Sistema di CNC di Siemens | Port: | Porto cinese. |
Descrizione di prodotto
Descrizione dei prodotti
√ Sistema CNC FANUC/GSK/SIEMENS √ 4 mascelle √ 4 stazioni di impianti elettrici √ lampada da lavoro √ sistema di raffreddamento √ Generatore di impulsi manuali (MPG) √ centri morti √ pistola ad olio √ Luce pilota √ pompa di lubrificazione automatica √ movimentazione manuale della coda √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _ Riposo costante Seguire _ il resto _ Guardia semi-chiusa _ 6/8 stazione-post utensile _ Centri in diretta _ Climatizzatore _ Convogliatore di chip |
Specificità | Unità | AK-1250C | AK-1400C | AK-1600C | AK-1800C | |||
Max, girati sul letto. | mm | 1250 | 1400 | 1600 | 1800 | |||
Max... sventola sul cross slide. | mm | 880 | 1010 | 1210 | 1210 | |||
Distanza tra i centri | mm | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
Lunghezza massima di rotazione | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
Larghezza del letto | mm | 970 | 970 | 970 | 970 | |||
Capacità di carico | kg | 10000 (opzionale: 12000) | 10000 (opzionale: 12000) | 10000 (opzionale: 12000) | 10000 (opzionale: 12000) | |||
Naso a fusione | - | A2-15 | A2-15 | A2-15 | A2-15 | |||
Scavo a fusione | mm | 130 | 130 | 130 | 130 | |||
Conico di fusione | - | Metrica 140 | Metrica 140 | Metrica 140 | Metrica 140 | |||
Dimensione del tubo (4-maxi) | - | 1250 | 1250 | 1250 | 1250 | |||
Velocità del mandrino (Hydraulic 4steps, stepless) | rpm | 5-320 | 5-320 | 5-320 | 5-320 | |||
Max. forza di taglio | N | 29400 | 29400 | 29400 | 29400 | |||
Asse X/Z min. unità di alimentazione | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
Velocità di alimentazione rapida per asse X/Z | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | 3000/6000 | |||
Viaggio incrociato (X) | mm | 700 | 700 | 700 | 700 | |||
Tipo di palo utensile | - | V4 | V4 | V4 | V4 | |||
Dimensione del palo utensile | mm | 350x350 | 350x350 | 350x350 | 350x350 | |||
Dimensione della sezione utensile | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||
Diametro della piuma della coda | mm | 220 | 220 | 220 | 220 | |||
Viaggi di piume di coda | mm | 300 | 300 | 300 | 300 | |||
Penna conica della coda | - | MT2 attività di investimento | MT2 attività di investimento | MT2 attività di investimento | MT2 attività di investimento | |||
Precisione di lavoro | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Roverezza della superficie | - Sì. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||
Potenza del motore principale | kW | 30 | 30 | 30 | 30 | |||
Peso della macchina | kg | 13500/16500/18000/20000/22500/25000/28000/- | ||||||
Lunghezza della macchina | mm | 6020/7020/8020/9020/11020/13020/15020/- | ||||||
Larghezza/altezza della macchina | mm | 2665/2680 | 2665/2680 | 2665/2680 | 2665/2680 | |||
Dettagli della macchina

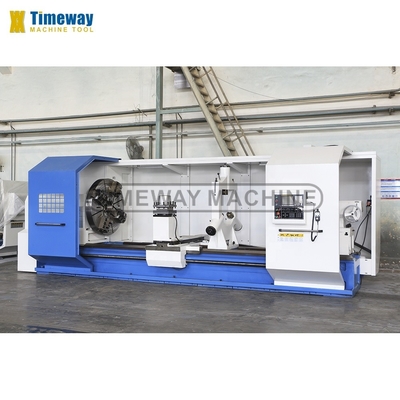

Chuck:
- Cracca indipendente a 4 mascelle standard per la pinzazione di parti di forma speciale.
Torretta elettrica a 4 stazioni:
- Adotta una famosa torretta elettrica, alta precisione di posizionamento.
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, ecc. per la vostra scelta.
di cilindrata inferiore o uguale a:
Funzionamento flessibile e semplice, per ridurre l'intensità del lavoro e aumentare il piacere operativo.
Apparecchiatura elettrica conforme alla norma CE:
Disegno elettrico chiaro e pulito;
Adottare componenti elettrici di norma CE.
Pompa di lubrificazione automatica:
Lubrificare automaticamente e in modo intermittente ogni rotaia guida per prolungare la durata di vita della macchina.
Torretta verticale a 4 stazioni:
Norme
Torretta verticale a 6 stazioni:
Opzionale
Torretta orizzontale a 6 stazioni:
Opzionale
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete:
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
