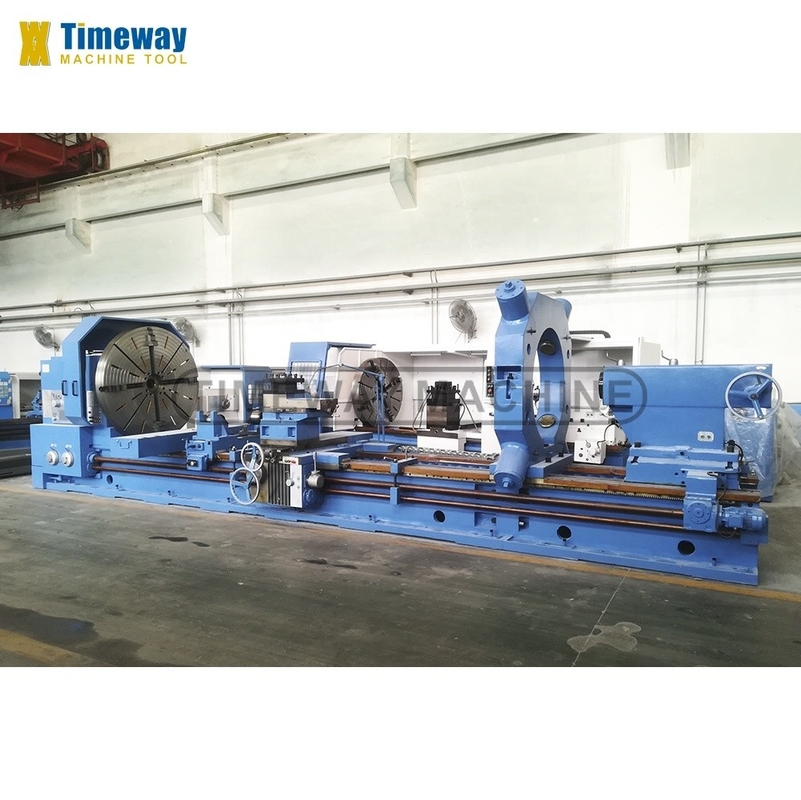

Macchina di tornitura universale per parti pesanti Max. lunghezza girata 4800 mm
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Certificazione: | CE, ISO |
| Numero di modello: | Altre misure: |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $95,000.00/sets 1-2 sets |
| Imballaggi particolari: | In casse di compensato. |
| Capacità di alimentazione: | 20 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 5000 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 1100 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 30 |
| Voltaggio: | su richiesta | Dimensione ((L*W*H): | Dimensione del pezzo in lavorazione |
| Peso (kg): | 19000 chilogrammi | Garanzia: | 1 anno |
| Punti chiave di vendita: | Lunga durata di vita | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Strada di guida: | Tipo rettangolare |
| Macchine che utilizzano olio: | Olio per ingranaggi 32# o 46# | Sistema di cavi di alimentazione: | Sistema a 3 fasi e 4 fili |
| Colore: | Opzionale | Oscillazione massima sopra il letto: | 1250/1600/1800/2000 mm |
| Peso della macchina del pezzo da lavorare: | 16/20 tonnellate | Taper a fusione: | Metrica 140 |
| Velocità di alimentazione dell'asse X: | 0.05-6 mm/r | Velocità di alimentazione dell'asse Z: | 0.1-12 mm/r |
| Condizione: | Nuovo | Scavo a fusione (mm): | 100 |
| Industria applicabile: | Negozi di abbigliamento, negozi di materiali da costruzione, negozi di riparazione di macchinari, fa | Localizzazione dello showroom: | Canada, Regno Unito, Stati Uniti, Italia, Francia, Germania, Brasile, Perù, Messico, Russia, Spagna, |
| Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione | Max. Lunghezza girata (mm): | 4800 mm |
| Anno: | 2021 | Port: | Porto cinese. |
Descrizione di prodotto
| Cina Macchine di tornitura universali per parti pesanti ¢ AL-1250 ¢ ¢ AL-1600 ¢ Al-1800 ∴ AL-2000 ∴
|
La macchina a tornio universale è adatta per la lavorazione di parti di grandi dimensioni di fusioni, acciai e metalli non ferrosi.Noleggio e nidificazione, e può trasformare in metrica vari fili interni ed esterni, come pollici, modulo e diametro.
| Accessori standard:
| Accessori opzionali: |
|
|
|
| Parametro tecnico |
| Specificità | Unità | AL-1250 | AL-1600 | AL-1800 | AL-2000 |
| Max, girati sul letto. | mm | 1250 | 1600 | 1800 | 2000 |
| Max. girare sul cross slide. | mm | 900 | 1250 | 1450 | 1650 |
| Distanza tra i centri | mm | 3000/4000/5000/6000/8000/10000/12000/- | |||
| Lunghezza massima di rotazione | mm | 2800/3800/4800/5800/7800/9800/11800/- | |||
| Larghezza del letto | mm | 1100 | 1100 | 1100 | 1100 |
| Capacità di carico | tonnellate | 16 | 16 | 16 | 16 |
| Naso a fusione | - | A2-15 | A2-15 | A2-15 | A2-15 |
| Scavo a fusione | mm | 100 | 100 | 100 | 100 |
| Conico di fusione | - | Metrica 140 | Metrica 140 | Metrica 140 | Metrica 140 |
| Intervallo di velocità dello spinello | rpm | In avanti: 3.15-315, indietro: 3.5-291 | |||
| Passo di velocità dello spinello | passaggi | Davanti: 21, indietro: 12 | |||
| Tipi di mangimi per l'asse X/Z | varietà | 56 | 56 | 56 | 56 |
| Intervallo di alimentazione | mm/r | Lungo:0.1-12; Croce:0.05-6; capo dell'attrezzatura: 0.025-3 | |||
| Varietà di fili metrici (varietà) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| Diametro di filettatura (varietà) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Gamma di fili di modulo (varietà) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| Diametro dei fili (varietà) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) |
| Distanza dal centro dello spinello alla base dello strumento | mm | 53 | 53 | 53 | 53 |
| Angolo di rotazione del palo utensile | ° | ± 90° | ± 90° | ± 90° | ± 90° |
| Viaggio a scivolo croce | mm | 740 | 850 | 900 | 900 |
| Viaggio della diapositiva superiore | mm | 360 | 360 | 360 | 360 |
| Dimensione della sezione utensile | mm | 50x50 | 50x50 | 50x50 | 50x50 |
| Inserimento per utensile per ogni gara | mm | 0.05 | 0.05 | 0.05 | 0.05 |
| Diametro della piuma della coda | mm | 260 | 260 | 260 | 260 |
| Viaggi di piume di coda | mm | 300 | 300 | 300 | 300 |
| Penna conica della coda | - | Metrica 80 | Metrica 80 | Metrica 80 | Metrica 80 |
| Potenza del motore principale | kW | 30 | 30 | 30 | 30 |
| Lunghezza della macchina | mm | 6120/7120/8120/9120/11120/13120/15120/- | |||
| Larghezza della macchina | mm | 2058 | 2130 | 2330 | 2430 |
| Altezza della macchina | mm | 2200 | 2380 | 2480 | 2580 |
| Caratteristiche: |
1.Struttura matura: la macchina di tornitura parallela è un lavoro solido, forte di rigidità, di alta potenza, ampio di gamma di velocità, e in grado di taglio ad alta velocità e potente;l'errore di rotondità non è superiore a 0.015 mm, l'errore di grado del cilindro non è superiore a 0,05 mm nella lunghezza di misura di 300 mm.
2.Cammino altamente rigido: il letto è realizzato in cammino strutturale fuso. Le costole interne hanno un layout ragionevole e un'elevata rigidità, e il binario guida adotta un processo di rottura di spegnimento a frequenza intermedia.Nella superficie di guida scorrevole, è adottata la tecnologia delle piastre di guida anti-arrampicata e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale,evitando così la comparsa di strisciature a bassa velocità.
3.Torno parallelo giganteL'impiego standard di una staffa di coda elettrica può ridurre l'intensità del lavoro dell'operatore e migliorare l'efficienza del lavoro.
4.Il tornio pesante può essere utilizzato per tagliare la superficie conica corta del motore dal palo utensile superiore e la superficie conica lunga può essere girata dal palo utensile superiore e dall'alimentazione longitudinale.
5.Alta potenza, alta rigidità e ampia gamma di velocità per un taglio ad alta velocità e potente, gamma di velocità da 3,15 a 315 giri al minuto con 33 velocità.
6.Il tornio parallelo pesante è una macchina utensile pesante con una capacità di carico massima di 16 tonnellate.larghezza del letto è di 1100 mm.
7.La piuma è una struttura rotabile, che riduce l'usura e il calore dei centri.
| Accettazione del cliente: |
| |
| |
| Dettagli della macchina: |
| Casella a fusione e carrello:

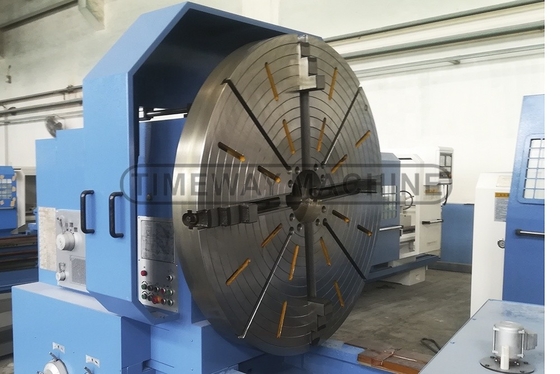

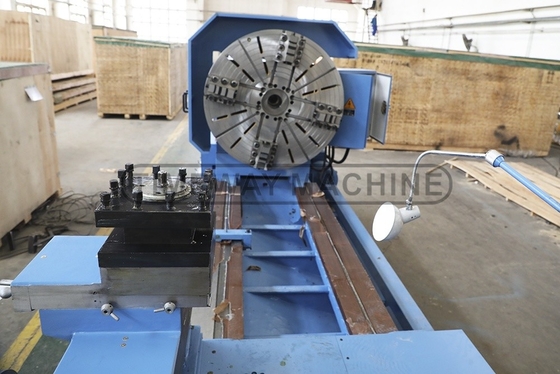

Il naso del fusibile del tornio parallelo è A2-15, standard dotato di 4 mascelle di diametro 1600 mm.
La macchina di tornitura parallela può ottenere 33 passi di velocità del mandrino attraverso cambi di marcia, assicurando vari tipi di esigenze di lavorazione.

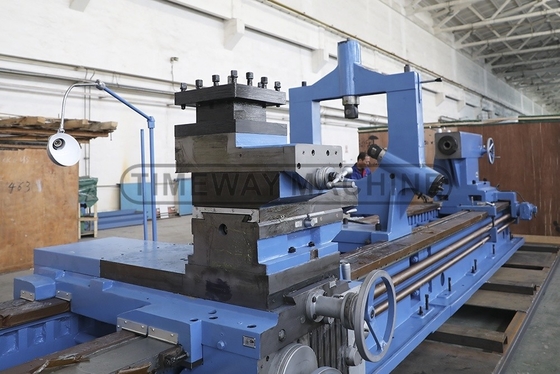

Il carrello del tornio può realizzare taglio automatico e alimentazione rapida sulla croce, direzione longitudinale e alimentazione meccanica di finitura per il palo utensile superiore.
|
| Ferrovie di guida:
Il tornio di taglio adotta 1100 mm di larghezza di rotaie e utilizza guide di tipo rettangolare, grande capacità di carico e stabile superiore. |
|
|
| Apparecchi elettrici:
L'armadio elettrico è installato sul retro del parallelo, è bello e conveniente da trasportare. |
| Componenti elettrici CE:
L'armadio elettrico è conforme allo standard CE, tutti i componenti elettrici adottano marchi famosi, i clienti scelgono anche il marchio che ti piace.
| |
| di cilindrata inferiore o uguale a:

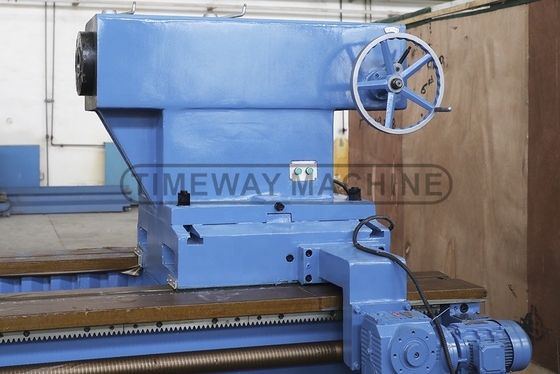

Lo standard di tornitore parallelo pesante è dotato di coilstock elettrico in movimento, riducendo l'intensità del lavoro degli operatori. |

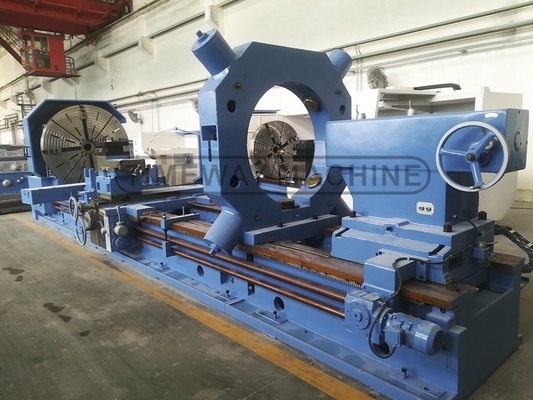

| Riposo costante:
Come configurazione standard, il riposo costante soddisfa tagliando sottile e lunga barra, per garantire la precisione di lavorazione. | |
| supporto a rulli:
Il supporto a rulli viene utilizzato per caricare parti pesanti e di grandi dimensioni, aumentando la capacità di carico fino a 20 tonnellate del tornio parallelo. |
| Macchine finite: |
