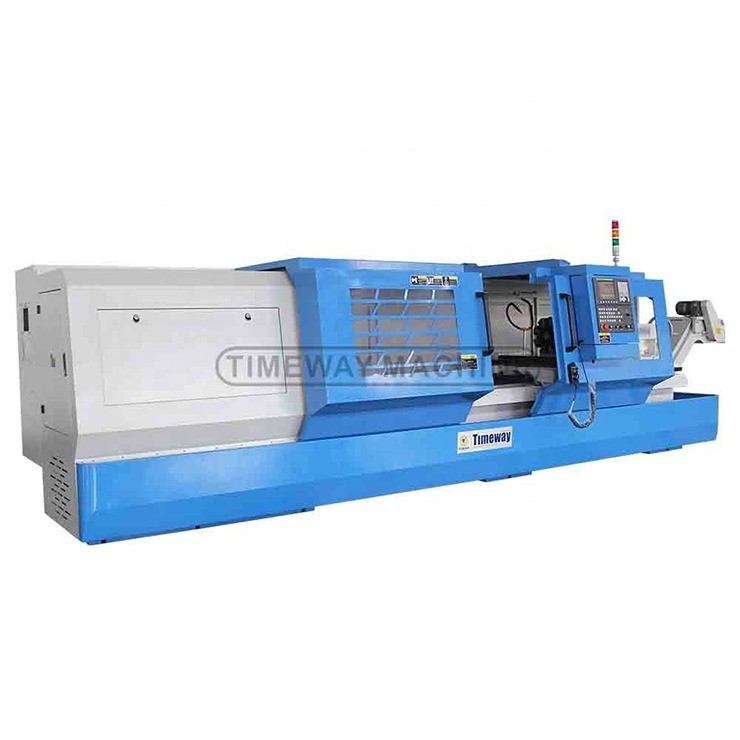

800 mm larghezza letto letto piatto CNC tornia con funzioni complete e Max. 520 mm oscillazione
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | CK800U |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $30,000.00/sets 1-2 sets |
| Imballaggi particolari: | In casse di compensato. |
| Capacità di alimentazione: | 300 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 3000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Larghezza del letto (mm): | 800 mm | Potenza del motore a fusione ((kW): | 15 |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 420 mm | Viaggio (asse Z): | 3000 millimetri |
| Accuratezza di posizionamento (mm): | 0,02 | Ripetibilità (X/Y/Z) (mm): | 0.01 |
| Dimensione ((L*W*H): | come modelli. | Voltaggio: | su richiesta |
| Stazioni di postazione degli attrezzi: | 6, 4 | Peso (kg): | 7200 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Lunga durata di vita |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Cnc |
| Classificazione automatica: | Automazione | Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero |
| Torni CNC: | Torno CNC tipo letto piatto/torno CNC a funzione completa | Potenza (kW): | 11/15 |
| Max... sventola sul cross slide.: | 520mm | Naso del fuso: | A2-11 |
| Altezza centrale: | 400 mm | Dimensione del grilletto: | 325 mm |
| Precisione di lavoro: | IT6mm | Condizione: | Nuovo |
| Scavo a fusione (mm): | 104 | Industria applicabile: | Alberghi, negozi di abbigliamento, negozi di materiali da costruzione, negozi di riparazione di macc |
| Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Germania, Messico, Russia, Spagna, Sudafrica, Australia | Tipo di commercializzazione: | Prodotto ordinario |
| Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio | Velocità massima del mandrino (rpm): | 1250 giri/h |
| Max. Lunghezza girata (mm): | 3000 | Port: | Porto cinese. |
Descrizione di prodotto
Caratteristiche:
* La macchina adotta l'interfaccia RS232 di un controller famoso in tutto il mondo.
* Le alimentazioni longitudinali e incrociate sono effettuate da viti a sfera.
* È possibile selezionare gli attrezzi verticali o orizzontali 4/6 stazioni.
* Il palo degli utensili è posizionato su ingranaggi di precisione con un'elevata precisione di posizionamento ripetuto.
* Sia il ruoto che la coda sono forniti con tipo idraulico o manuale.
* La superficie delle vie di guida è rinforzata a frequenza supersonica e con una terra di precisione con una lunga durata di vita.
* Il sistema a fusione è di alta rigidità e precisione.
* Un inverter viene utilizzato per realizzare velocità variabile.
* Le alimentazioni longitudinali e incrociate sono effettuate da viti a sfera.
* È possibile selezionare gli attrezzi verticali o orizzontali 4/6 stazioni.
* Il palo degli utensili è posizionato su ingranaggi di precisione con un'elevata precisione di posizionamento ripetuto.
* Sia il ruoto che la coda sono forniti con tipo idraulico o manuale.
* La superficie delle vie di guida è rinforzata a frequenza supersonica e con una terra di precisione con una lunga durata di vita.
* Il sistema a fusione è di alta rigidità e precisione.
* Un inverter viene utilizzato per realizzare velocità variabile.
Descrizione dei prodotti
GSK 980TDI 3 manicotti 4 stazioni di strumenti elettronici Ruota elettronica Sistema di lubrificazione Sistema di raffreddamento Lampada di lavoro Protezione Ventilatore assiale Blocchi e bulloni di livellamento Strumenti e cassetta degli strumenti Manuali operativi | Sistema CNC FANUC Sistema CNC SIEMENS 4 mascelle Punto utensile orizzontale a 6 stazioni Punto di impiego orizzontale a 8 stazioni Luce pilota Climatizzatore Scambiatori di calore Scalatore idraulico Fabbricazione speciale Settore di attrezzi Convogliatori a chip a catena |
Specificità | Unità | CK630U | CK800U | CK6180E |
Max, girati sul letto. | mm | 630 | 800 | 800 |
Max... sventola sul cross slide. | mm | 350 | 520 | 480 |
Distanza tra i centri | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Lunghezza massima di rotazione | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Larghezza del letto | mm | 600 | 600 | 600 |
Naso a fusione | mm | A2-11 | A2-11 | C11 |
Scavo a fusione | mm | 104 | 104 | 105 |
Conico di fusione | - | Metrica | Metrica | Metrica |
Velocità del mandrino (passi) | rpm | 11-1250 (3), automatico | 11-1250 (3), automatico | 45-950 (3), manuale |
Altezza centrale | mm | 315 | 400 | 400 |
Dimensione del tubo | mm | 325 | 325 | 325 |
Viaggio incrociato (X) | mm | 420 | 420 | 470 |
Viaggio longitudinale (Z) | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Velocità di alimentazione rapida per asse X/Z | mm/min | 4/8 | 4/8 | 6/8 |
Asse X/Z min. unità di alimentazione | mm | 0.001 | 0.001 | 0.001 |
Torsione del motore di alimentazione dell'asse X | NM | 10 | 10 | 15 |
Torsione del motore di alimentazione dell'asse Z | NM | 15/30 | 15/30 | 18/23/30 |
Tipo di palo utensile | - | V4/H6 | V4/H6 | V4 |
Dimensione della sezione utensile | mm | 32x32 | 32x32 | 32x32 |
Diametro della piuma della coda | mm | 100 | 100 | 100 |
Viaggi di piume di coda | mm | 250 | 250 | 250 |
Penna conica della coda | - | MT5 | MT5 | MT5 |
Potenza del motore principale | kW | 11 | 15 | 11 |
Potenza della pompa di raffreddamento | kW | 0.12 | 0.12 | 0.12 |
Precisione di lavoro | mm | IT6 | IT6 | IT6 |
Precisione di posizionamento dell'asse X/Z | mm | 0.03/0.04 | 0.03/0.04 | 0.03/0.04 |
Accuratezza di riposizionamento dell'asse X/Z | mm | 0.012/0.016 | 0.012/0.016 | 0.012/0.016 |
Roverezza | - Sì. | Ra1.6 | Ra1.6 | Ra1.6 |
Dimensioni della macchina (LxWxH) | mm | 4307/5785x2040x1855 | 4307/5785x2040x1855 | 4500/5100/6200x2040x1855 |
Peso della macchina | kg | 5800/7200 | 5800/7200 | 5400/5750/7080 |
Dettagli della macchina

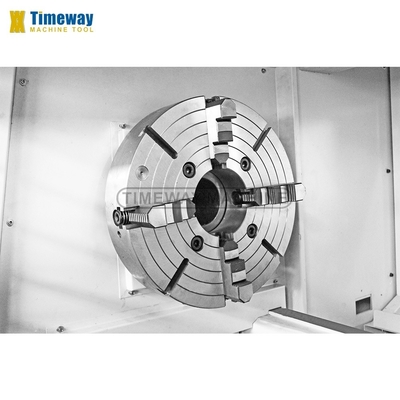

Chuck:
- Cracca indipendente a 4 mascelle standard per la pinzazione di parti di forma speciale.
Torretta elettrica a 4 stazioni:
- Adotta una famosa torretta elettrica, alta precisione di posizionamento.

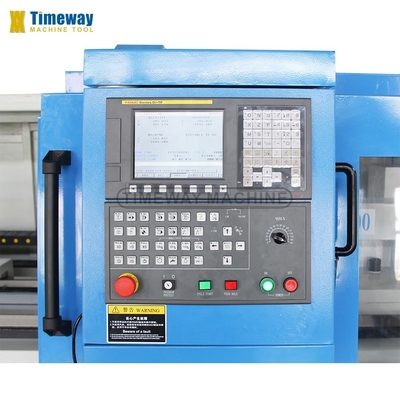

Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, ecc. per la vostra scelta.

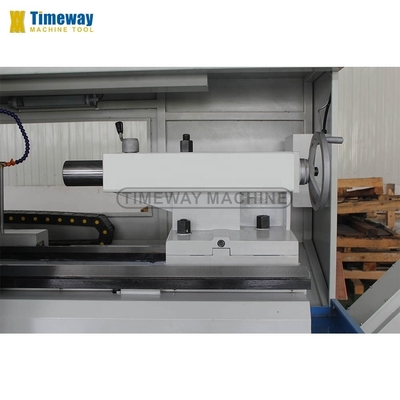

Caccia:
La coda manuale è di serie, la coda elettrica è opzionale.

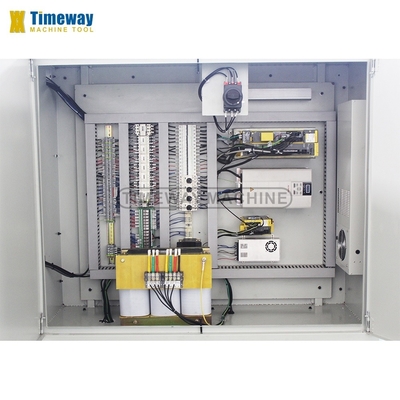

Apparecchiatura elettrica conforme alla norma CE:
Disegno elettrico chiaro e pulito;
Adottare componenti elettrici di norma CE.
Pompa di lubrificazione automatica:
Lubrificare automaticamente e in modo intermittente ogni rotaia guida per prolungare la durata di vita della macchina.
Torretta verticale a 4 stazioni:
Norme
Torretta verticale a 6 stazioni:
Opzionale
Torretta orizzontale a 6 stazioni:
Opzionale
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete:
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
