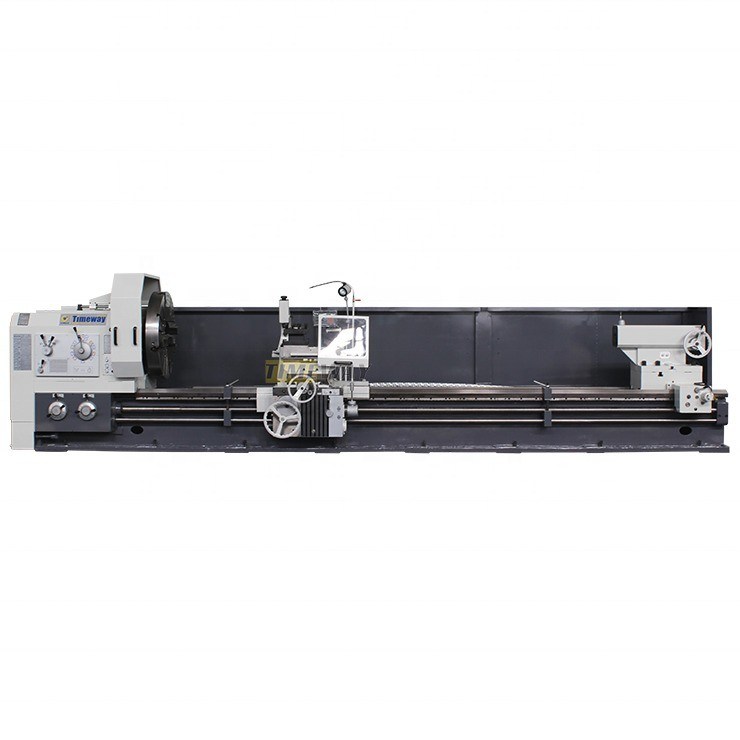

550 mm larghezza del letto Torno orizzontale CNC economico per lavorazioni precise e velocità elevata
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | AK-630Bx8M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $29,000.00/sets 1-2 sets |
| Imballaggi particolari: | In casse di compensato. |
| Capacità di alimentazione: | 200 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 8000 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 2000 | Larghezza del letto (mm): | 550 mm |
| Potenza del motore a fusione ((kW): | 11 | Numero di spine: | 1 |
| Numero di assi: | 2 | Viaggio (asse X): | 390 millimetri |
| Viaggio (asse Z): | 7850 mm | Accuratezza di posizionamento (mm): | ± 0.01 |
| Ripetibilità (X/Y/Z) (mm): | ±0.006 | Dimensione ((L*W*H): | 10580 x 1800 x 1880 |
| Voltaggio: | 200V-460V | Sistema di controllo CNC: | FANUC |
| Stazioni di postazione degli attrezzi: | 4 | Peso (kg): | 10200 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta precisione |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Controller CNC: | Sistema FANUC 0i-TF |
| Naso del fuso: | C11 | Taper a fusione: | Metrica 120 |
| Velocità dello spinello: | 7.5-1000 giri/min | Passi di fusione: | Come modello di macchina |
| Min. unità di alimentazione: | 0.001 mm | Precisione di lavoro: | IT6 |
| Roverezza di lavorazione: | Ra1,6um | tipo della torretta: | 6/8/10-stazione a scelta |
| Servizio post-vendita: | Supporto online | Condizione: | Nuovo |
| Scavo a fusione (mm): | 100 | Marca di Toolpost: | Yaxin |
| Industria applicabile: | Servizi di riparazione di macchine, impianti di produzione, fabbriche di alimenti e bevande, tipogra | Localizzazione dello showroom: | Canada, Regno Unito, Stati Uniti, Italia, Francia, Germania, Filippine, Brasile, Messico, Russia, Sp |
| Tipo di commercializzazione: | Prodotto ordinario | Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio, PLC, recipiente a pressione, motore, cambio, sistema CNC |
| Max. Lunghezza girata (mm): | 7850 | Anno: | 2021 |
| Velocità massima del mandrino (rpm): | 1000 giri al minuto | Port: | Porti della Cina |
Descrizione di prodotto
Descrizione dei prodotti
√ Sistema CNC FANUC/GSK/SIEMENS √ 3 mascelle √ 4 stazioni di impianti elettrici √ lampada da lavoro √ sistema di raffreddamento √ Guardia semicercata √ Generatore di impulsi manuali (MPG) √ centri morti √ pistola ad olio √ Luce pilota √ pompa di lubrificazione automatica √ movimentazione manuale della coda √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | - 4 mandri. _ Riposo costante Seguire _ il resto _ Scalatore idraulico _ Scatto penumatico _ Staglio idraulico _ 6 stazioni _ Centri in diretta _ Climatizzatore _ Convogliatore di chip - Guardia completa. |
Specificità | Unità | AK-630B | AK-800B | AK-940B | ||
Max, girati sul letto. | mm | 630 | 800 | 940 | ||
Max... sventola sul cross slide. | mm | 340 | 510 | 650 | ||
Distanza tra i centri | mm | 750/1000/1500/2000/3000/4000/5000/6000/8000/- | ||||
Lunghezza massima di rotazione | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/- | ||||
Larghezza del letto | mm | 550 | 550 | 550 | ||
Capacità di carico | kg | 2000 | 2000 | 2000 | ||
Naso a fusione | mm | C11 | C11 | C11 | ||
Scavo a fusione | mm | 100 | 100 | 100 | ||
Conico di fusione | - | Metrica 120 | Metrica 120 | Metrica 120 | ||
Velocità del mandrino (passi manuali) | rpm | 7.5-1000 (18) | 6-800 (12) | 6-800 (12) | ||
Velocità del mandrino (manuale 4 passi senza passo) | rpm | 7.5-1000 | 6-800 | 6-800 | ||
Velocità del mandrino (Hydraulic 4steps, stepless) | rpm | 7.5-1000 | 6-800 | 6-800 | ||
Altezza centrale | mm | 315 | 400 | 470 | ||
Dimensione del tubo | mm | 325 | 325 | 325 | ||
Asse X/Z min. unità di alimentazione | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
Velocità di alimentazione rapida per asse X/Z | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
Viaggio incrociato (X) | mm | 390 | 475 | 475 | ||
Tipo di palo utensile | - | V4 (V6/H6/H10 opzionale) | V4 (V6/H6/H10 opzionale) | V4 (V6/H6/H10 opzionale) | ||
Tempo di cambio utensile | s | 2.4 | 2.4 | 2.4 | ||
Precisione di posizionamento ripetuta della torretta | mm | 0.008 | 0.008 | 0.008 | ||
Dimensione della sezione utensile | mm | 32x32 | 32x32 | 32x32 | ||
Diametro della piuma della coda | mm | 100 | 100 | 100 | ||
Viaggi di piume di coda | mm | 250 | 250 | 250 | ||
Penna conica della coda | - | MT5 | MT5 | MT5 | ||
Precisione di lavoro | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Roverezza della superficie | μm | Ra1.6 | Ra1.6 | Ra1.6 | ||
Potenza del motore principale | kW | 11 | 11 | 11 | ||
Peso della macchina | kg | 3500/3700/4000/4500/5000/6100/7100/8000/10200/- | ||||
Lunghezza della macchina | mm | 3200/3445/3895/4390/5390/6580/7580/8580/10580/- | ||||
Larghezza della macchina | mm | 1800 | 1800 | 1800 | ||
Altezza della macchina | mm | 1880 | 1930 | 1930 | ||
Sistema CNC | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
Dettagli della macchina
Chuck:
- 3 mandriole sono di serie per le parti di chiusura auto-centrificate
- Opzionale, 4 mascelle, per fissare parti di forma speciale.

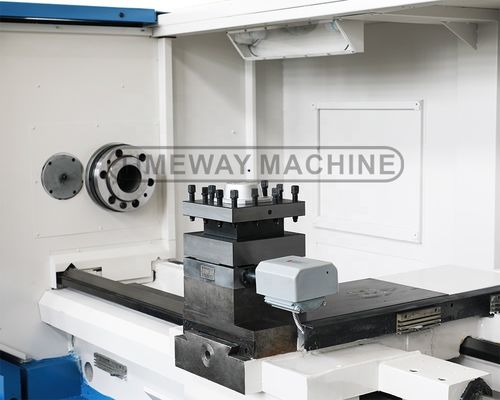

Torretta elettrica a 4 stazioni:
- Adotta una famosa torretta elettrica, alta precisione di posizionamento.

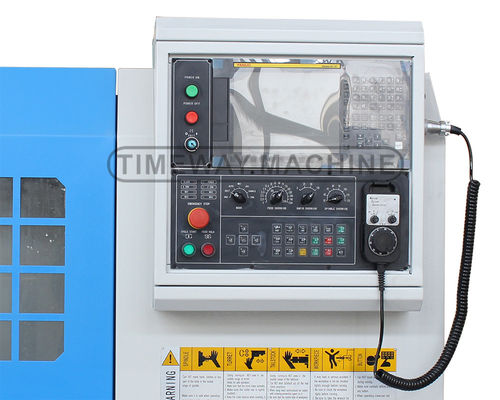

Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, ecc. per la vostra scelta.

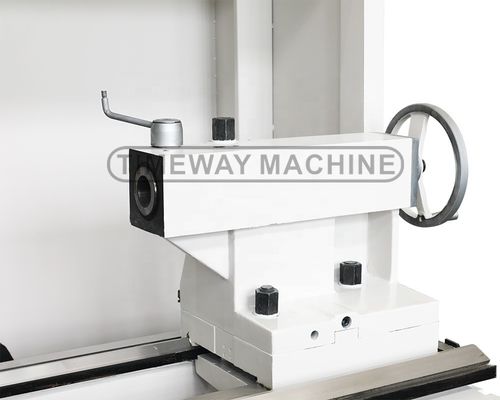

Trasferimento manuale della coda:
Funzionamento flessibile e semplice, per ridurre l'intensità del lavoro e aumentare il piacere operativo.

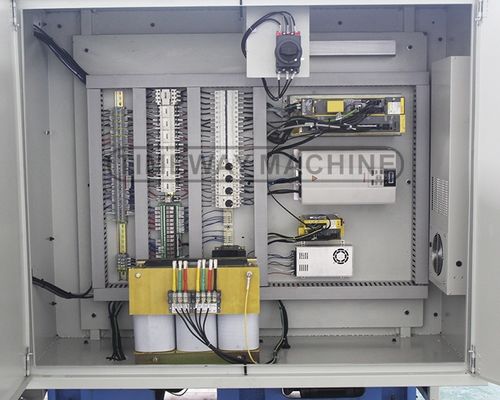

Apparecchiatura elettrica conforme alla norma CE:
Disegno elettrico chiaro e pulito;
Adottare componenti elettrici di norma CE.
Pompa di lubrificazione automatica:
Lubrificare automaticamente e in modo intermittente ogni rotaia guida per prolungare la durata di vita della macchina.

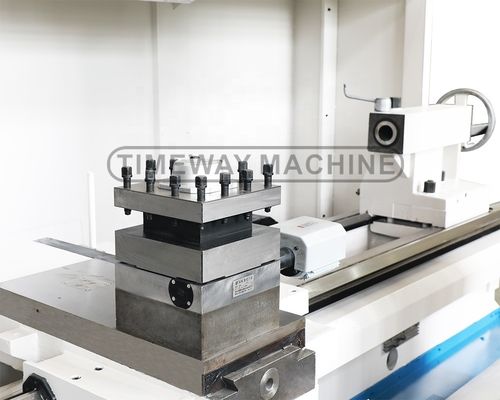

Torretta verticale a 4 stazioni:
Norme
Torretta verticale a 6 stazioni:
Opzionale
Torretta orizzontale a 6 stazioni:
Opzionale
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete:
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
