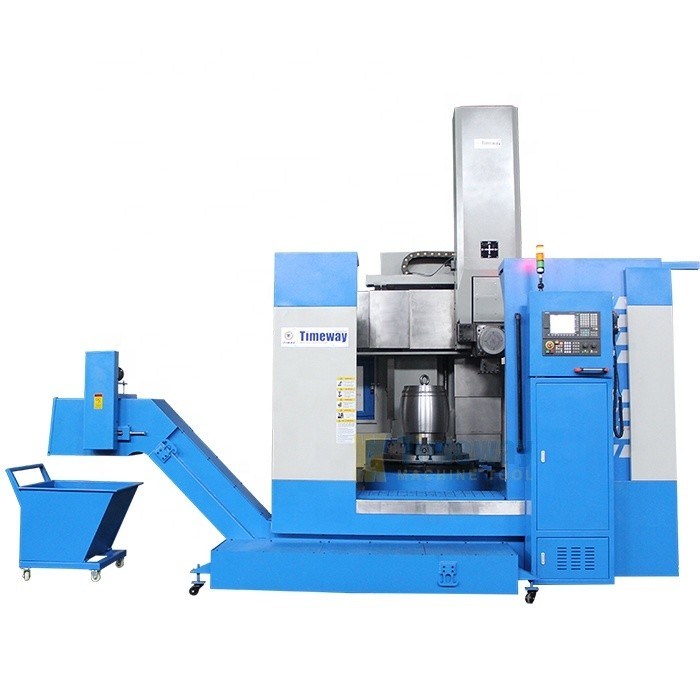

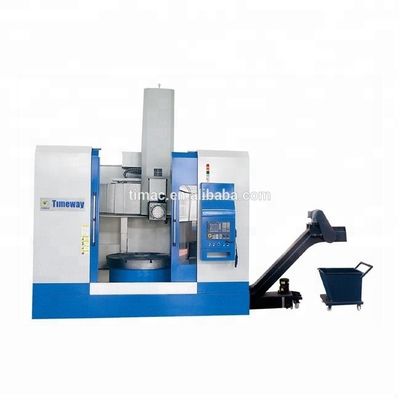

Diametro di svolta massimo 1250 mm Macchina a tornio verticale CNC a colonna singola VLK1250E
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMEWAY |
| Numero di modello: | VLK1250E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $110,000.00/sets 1-2 sets |
| Imballaggi particolari: | Palette |
| Capacità di alimentazione: | 300 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Tipo: | Verticale | Lunghezza massima del pezzo (mm): | 1000 |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Max. Weight del pezzo in lavorazione (chilogrammi): | 5000 |
| Larghezza del letto (mm): | 1010 millimetri | Potenza del motore a fusione ((kW): | 30 |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 820 mm | Viaggio (asse Z): | 650 millimetri |
| Accuratezza di posizionamento (mm): | ± 0.02 | Ripetibilità (X/Y/Z) (mm): | ± 0.01 |
| Dimensione ((L*W*H): | 4780x2570x4400 mm | Voltaggio: | 380V/400V/440V |
| Sistema di controllo CNC: | SIEMENS | Stazioni di postazione degli attrezzi: | 4 |
| Peso (kg): | 11000 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Produzione flessibile | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| CNC o no: | Cnc | Diametro tagliente massimo: | 1250 mm |
| Altezza massima del pezzo da lavorare: | 1000 mm | Peso massimo del pezzo da lavorare: | 5000 kg |
| diametro del worktable: | 1010mm | Velocità dello spinello: | 1.25-200 giri al minuto |
| Capacità di potenza: | 30 KVA | Sistema CNC: | Siemens 808d |
| Max. Swing Diameter (millimetri): | 1250 | Periodo di garanzia: | 1 anno |
| Condizione: | Nuovo | Industria applicabile: | Negozi del materiale da costruzione, officine riparazioni del macchinario |
| Localizzazione dello showroom: | Stati Uniti, Italia, Germania, Messico, Russia, Romania, Sudafrica, Australia | Tipo di commercializzazione: | Prodotto ordinario |
| Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio, SpA, contenitore a pressione, cambio | Max. Lunghezza girata (mm): | 1000 |
| Velocità massima del mandrino (rpm): | 200 giri/h | Scavo a fusione (mm): | 251 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Torni verticali CNC a colonna singola
VLK800E VLK1250E VLK1600E VLK2000
Riassunto della macchina
- La macchina utensile è adatta per la lavorazione di pezzi irregolari di grandi dimensioni, sottili e pesanti; nessun errore di rotondità del pezzo a causa del peso di inerzia, assicurando la precisione di rotondità del pezzo.A causa del peso del pezzo, in modo che il pezzo di lavoro e il dispositivo di fissaggio possano garantire un tempo di carico e scarico e una stabilità del pezzo di lavoro chiusi e brevi.
- La colonna, la trave e la guida del ram adottano la levigatura dopo la spegnimento, hanno una resistenza all'usura super e prolungano la vita di servizio;raggiungere obiettivi di protezione dell'ambiente.
Struttura e caratteristiche

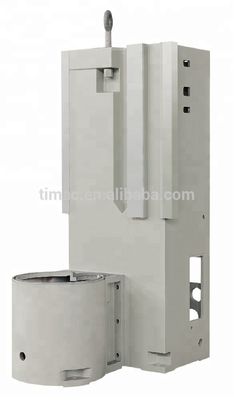

Colonna
| Colonna *La colonna adotta la progettazione ottimizzata della struttura di tipo scatola e del rigidante di layout ragionevole, in modo da realizzare la buona stabilità termica, alta resistenza e alta rigidità.
Larghezza della guida della colonna ((mm) VLK800E 1070 VLK1250E 1190 VLK1600E 1460 VLK2000E 1970 |

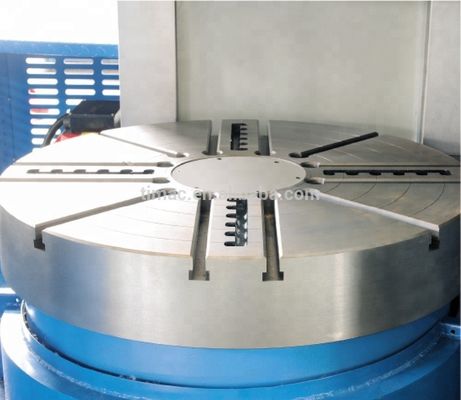

Tavolo di lavoro

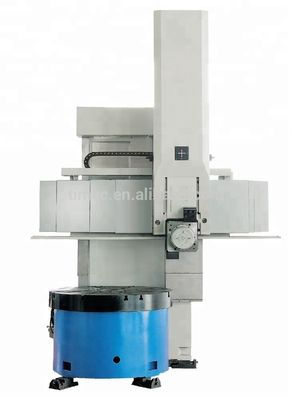

Unità di fusione e fascio
Unità di alimentazione
L'alimentazione orizzontale ((asse X) e l'alimentazione verticale ((asse Z) sono azionate da un servomotore CA attraverso la vite a sfera che guida il riduttore,il riduttore e la vite attraverso la connessione di accoppiamento flessibile, elevata efficienza di trasmissione, piccolo errore di trasmissione, alta precisione di trasmissione.
Sistema di azionamento principale
| Distanza di velocità del mandrino (rpm)
| *La trasmissione principale adotta l'azionamento degli ingranaggi, gli ingranaggi adottano un materiale ad alta resistenza e un processo di spegnimento e rettifica, in modo da poter realizzare una forza di taglio ad alta velocità, un'elevata precisione e velocità di trasmissione,e ridurre le vibrazioni e il rumore della trasmissione. *La trasmissione principale è controllata da un servomotore a fusione orizzontale, può realizzare quattro turni a velocità senza passo, è adatta per la lavorazione di tutti i pezzi di lavoro materiali,per realizzare il taglio pesante di grande coppia e cambio di velocità spindle ampio, soddisfare il taglio a bassa velocità e pesante per il pezzo di grande diametro, e il taglio ad alta velocità per il pezzo di diametro più piccolo. *Gli ingranaggi di grandi dimensioni adottano acciaio legato di alta qualità, attraverso un trattamento di raffreddamento e vengono macinati da una macchina di macinatura ad alta precisione, per ridurre il rumore del funzionamento del mandrino. |
Quattro stazioni utensili elettrici
1. Alta precisione di posizionamento, grande forza di fissaggio, grande capacità di carico, stabile e affidabile.
2Il supporto unico per il taglio a coda di colombaio, posizionamento più preciso, maggiore forza di fissaggio.
Apparecchi elettrici
1. armadio elettrico posizionato direttamente all'interno della colonna, in modo che la struttura è più compatta, risparmiare spazio. Bello aspetto, filo di marcatura chiaro e completo, cablaggio e ordinato;La connessione dell'armadio elettrico al letto adottare la connessione del cavo speciale.
2. Il gabinetto elettrico è dotato di aria condizionata, sicurezza e standard, per garantire la temperatura costante del controller, la stabilità del controller.
Altri
Parametro tecnico
| Specificità | Unità | VLK800E | VLK1250E | VLK1600E | VLK2000E | |
| Capacità | Diametro di rotazione massimo | mm | 950 | 1250 | 1600 | 2000 |
| Diametro di taglio massimo | mm | 800 | 1250 | 1600 | 2000 | |
| Altezza massima del pezzo da lavorare | mm | 800 | 1000 | 1000 | 1250 | |
| Peso massimo del pezzo da lavorare | kg | 2000 | 5000 | 8000 | 12000 | |
| Tavolo di lavoro | Potenza del motore principale | kW | 22 | 22 | 30 | 37 |
| Diametro del tavolo da lavoro | mm | 800 | 1010 | 1400 | 1800 | |
| Torsione massima del tavolo da lavoro | KN.m | 10 | 17.5 | 25 | 32 | |
| Intervallo di velocità del tavolo da lavoro | rpm | 2-320 | 1.25-200 | 1-160 | 4-125 | |
| Strumento | Numero di stazione utensili | PC. | 4 | 4 | 4 | 4 |
| sezione del bastone dell'utensile strumento di tornitura esterno | mm | 32*40 | 32*40 | 32*40 | 32*40 | |
| Tipo di direzione |
| elettrico | elettrico | elettrico | elettrico | |
| Asse X/Z | Dimensione della vite a sfera dell'asse X (dia.*screw pitch) | mm | 50*10 | 50*10 | 50*10 | 50*10 |
| Dimensione della vite a sfera dell'asse Z (dia.*screw pitch) | mm | 50*10 | 50*10 | 50*10 | 50*10 | |
| Max. viaggio ((X/Z) | mm | -20-550/650 | -20-800/650 | -20-1030/800 | -20-1150/800 | |
| Intervallo di alimentazione ((X/Z) | mm | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |
| Velocità di alimentazione rapida | mm/min | 2000 | 2000 | 2000 | 2000 | |
| Altri | Sistema CNC |
| SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D |
| Torsione del servomotore ((X/Z) | N.m. | 10 | 10 | 10 | 10 | |
| Capacità | Qua | 30 | 37 | 45 | 52 | |
| Peso netto della macchina | kg | 8500 | 11000 | 14500 | 18500 | |
| Dimensione della macchina (L*W*H) | mm | 4300*2380*4290 | 4780*2570*4400 | 5630*3010*4660 | 5800*3685*4940 | |
Configurazione standard
- Sistema di lubrificazione automatico
- Scudo completamente chiuso
- Apparecchiature per la produzione di energia elettrica
- Caldaio ad olio di precisione
- SIEMENS 808D
- Rimozione automatica dei chip (remove il lato)
Configurazione opzionale
- Sistema CNC SIEMENS 828D
- Sistema CNC FANUC 0i-mate TD
- Fabbricazione speciale
Potenza/torque dello spinello
Dimensione della macchina
| Modello | Lunghezza ((L) | Larghezza ((B) | Altezza ((H) |
| VLK800E | 4300 | 2380 | 4290 |
| VLK1250E | 4780 | 2570 | 4400 |
| VLK1600E | 5630 | 3010 | 4660 |
| VLK2000E | 5800 | 3685 | 4940 |
