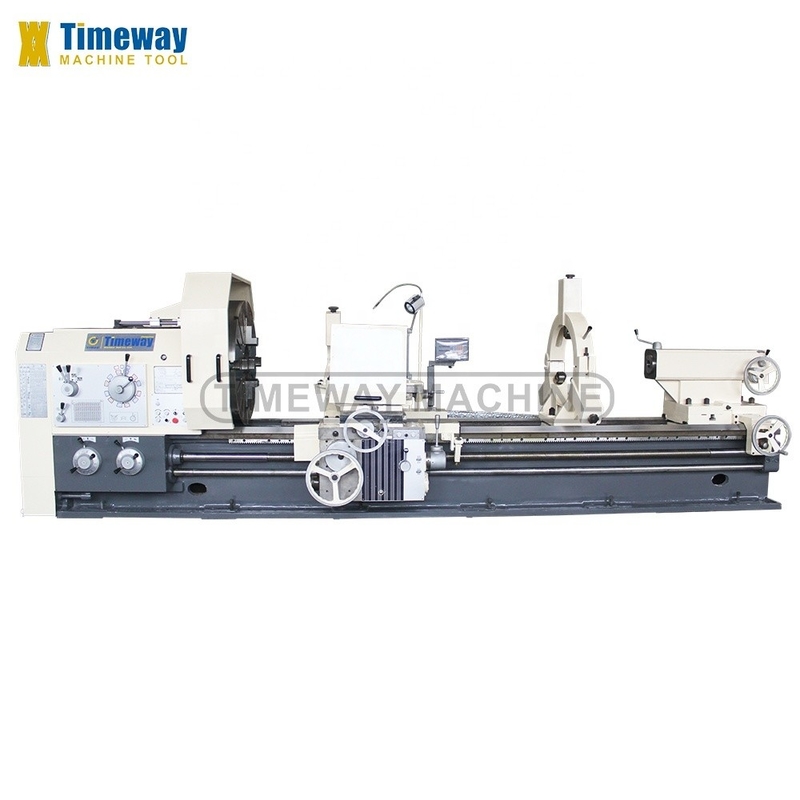

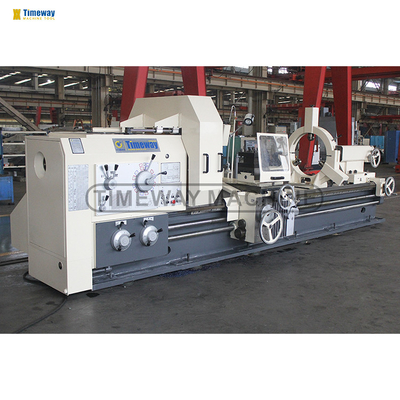

Struttura in un pezzo 1000mm Tipo letto integrato Letto piatto macchina di tornitura con 4000mm Z-asse Viaggio
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | AL-1000Bx4M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $32,999.00/sets >=1 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 500 set/set all'anno |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 4000 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 755 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 22 |
| Voltaggio: | 220V/380V/400V | Dimensione ((L*W*H): | 7100x2150x1700 mm |
| Peso (kg): | 11000 chilogrammi | Garanzia: | 1 anno |
| Punti chiave di vendita: | Prezzo competitivo | Tipo di commercializzazione: | Prodotto caldo 2021 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Struttura della macchina: | di un pezzo |
| Tipo di guida: | Tipo V piatto | Dimensione del grilletto: | 1000 mm |
| Oscillazione sopra il letto: | 1000 mm | Oscillazione sopra lo scorrevole trasversale: | 615mm |
| Viaggi sull'asse X: | 520mm | Viaggio di Z-asse: | 4000 mm |
| Viaggio tra il posticino e la parte superiore dell'utensile: | 300 mm | Dimensione della sezione utensile: | 45X45mm |
| Angolo di rotazione del palo utensile: | 90° | Condizione: | Nuovo |
| Scavo a fusione (mm): | 130 | Industria applicabile: | Negozi di materiali da costruzione, fabbriche di macchine, fabbriche, commercio al dettaglio, opere |
| Localizzazione dello showroom: | Canada, Turchia, Regno Unito, Stati Uniti, Italia, Francia, Germania, Brasile, Perù, Arabia Saudita, | Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione |
| Max. Lunghezza girata (mm): | 3800 millimetro | Anno: | 2020 |
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:
* Questa serie di torni orizzontali è indicata per la lavorazione di parti di grandi e medie dimensioni di materie fuse, acciai e acciai non ferrosi
può trasformare cerchio esterno, foro interno, faccia finale, scanalatura, perforazione, perforazione e nidificazione e può trasformare vari interni
e fili esterni, quali metrici, pollici, moduli e diametrali.
* La macchina ha un corpo solido, una forte rigidità, una potenza elevata, un ampio intervallo di velocità e è in grado di
Taglio: quando è finito, l'errore di rotondità non è superiore a 0,01 mm, l'errore di grado cilindrico non è superiore a 0,03 mm nella lunghezza di misura di 300 mm.
* Il letto è costituito da un letto strutturale fuso. Le costole interne presentano una disposizione ragionevole e un'elevata rigidità, e il binario di guida adotta un processo di rottura con spegnimento a frequenza intermedia.Sulla superficie di guida scorrevole, è adottata la tecnologia delle piastre di guida anti-arrampicata e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale,evitando così la comparsa di strisciature a bassa velocità.

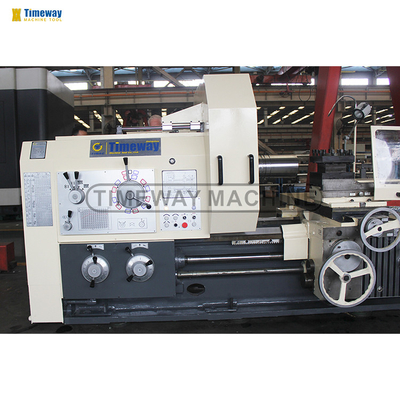

* Il cuscinetto del mandrino della macchina adotta prodotti di marchi famosi.Per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno d'olio. L'estremità anteriore dell'albero principale adotta una struttura a tre supporti di un cuscinetto a sfera angolare a due file,miglioramento della precisione e aumento della rigidità. Gli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.piccola deformazione termica e elevata precisione, che permette al fusibile di mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.
* Alto rigidezza letto tipo un pezzo con 755 mm di lunghezza, che garantisce la macchina ha una forte stabilità e alta precisione e la capacità di carico tra i centri può essere fino a 6000 kg,e 8000 kg facoltativamente.
* Il diametro standard del fuso attraverso il foro è Φ130 mm, e adottare il tipo di connessione del naso del fuso A2-15, la precisione di scarico del fuso è migliore.
* La macchina può essere utilizzata per tagliare la superficie conica corta con il palo utensile superiore e la superficie conica lunga può essere girata con il palo utensile superiore e l'alimentazione longitudinale insieme.
* Alta potenza, alta rigidità e ampia gamma di velocità per un taglio ad alta velocità e potente, con una gamma di velocità di 3,15-315 giri al minuto con 33 velocità.

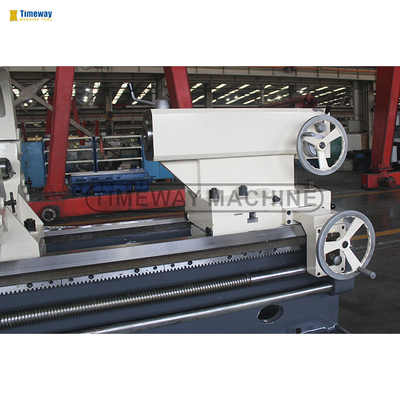

* In base alle esigenze di lavorazione, i clienti possono scegliere la coda di movimento elettrica, ridurre l'intensità del lavoro dell'operatore e migliorare l'efficienza del lavoro.
* Questa serie di torni orizzontali è indicata per la lavorazione di parti di grandi e medie dimensioni di materie fuse, acciai e acciai non ferrosi
può trasformare cerchio esterno, foro interno, faccia finale, scanalatura, perforazione, perforazione e nidificazione e può trasformare vari interni
e fili esterni, quali metrici, pollici, moduli e diametrali.
* La macchina ha un corpo solido, una forte rigidità, una potenza elevata, un ampio intervallo di velocità e è in grado di
Taglio: quando è finito, l'errore di rotondità non è superiore a 0,01 mm, l'errore di grado cilindrico non è superiore a 0,03 mm nella lunghezza di misura di 300 mm.
* Il letto è costituito da un letto strutturale fuso. Le costole interne presentano una disposizione ragionevole e un'elevata rigidità, e il binario di guida adotta un processo di rottura con spegnimento a frequenza intermedia.Sulla superficie di guida scorrevole, è adottata la tecnologia delle piastre di guida anti-arrampicata e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale,evitando così la comparsa di strisciature a bassa velocità.
* Il cuscinetto del mandrino della macchina adotta prodotti di marchi famosi.Per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno d'olio. L'estremità anteriore dell'albero principale adotta una struttura a tre supporti di un cuscinetto a sfera angolare a due file,miglioramento della precisione e aumento della rigidità. Gli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.piccola deformazione termica e elevata precisione, che permette al fusibile di mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.
* Alto rigidezza letto tipo un pezzo con 755 mm di lunghezza, che garantisce la macchina ha una forte stabilità e alta precisione e la capacità di carico tra i centri può essere fino a 6000 kg,e 8000 kg facoltativamente.
* Il diametro standard del fuso attraverso il foro è Φ130 mm, e adottare il tipo di connessione del naso del fuso A2-15, la precisione di scarico del fuso è migliore.
* La macchina può essere utilizzata per tagliare la superficie conica corta con il palo utensile superiore e la superficie conica lunga può essere girata con il palo utensile superiore e l'alimentazione longitudinale insieme.
* Alta potenza, alta rigidità e ampia gamma di velocità per un taglio ad alta velocità e potente, con una gamma di velocità di 3,15-315 giri al minuto con 33 velocità.
* In base alle esigenze di lavorazione, i clienti possono scegliere la coda di movimento elettrica, ridurre l'intensità del lavoro dell'operatore e migliorare l'efficienza del lavoro.
Specificità | Unità | AL-1000Bx4M |
Max, girati sul letto. | mm | 1000 |
Max. girare sul cross slide. | mm | 615 |
Distanza tra i centri | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- |
Lunghezza massima di rotazione | mm | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- |
Larghezza del letto | mm | 755 |
Capacità di carico | kg | 6000 (opzione: 8000) |
Naso a fusione | - | A2-15 (8xM22) |
Scavo a fusione | mm | 130 |
Conico di fusione | - | Metrica 140 |
Intervallo di velocità dello spinello | rpm | In avanti: 3.15-315, CW: 3.5-291 |
Passo di velocità dello spinello | passaggi | Davanti: 21, indietro: 12 |
Tipi di mangimi per l'asse X/Z | varietà | 56/56 |
Intervallo di alimentazione | mm | Lungo longitudinale: 0,1-12; croce: 0,05-6; alto palo utensile: 0,025-3 |
Varietà di fili metrici (varietà) | mm | 1-120 (44) |
Diametro di filettatura (varietà) | TPI | 28-1/4 (31) |
Gamma di fili di modulo (varietà) | MP | 0.5-60 (45) |
Diametro dei fili (varietà) | DP | 1/2-56 (38) |
Distanza dal centro dello spinello alla base dello strumento | mm | 48 |
Angolo di rotazione del palo utensile | ° | ± 90° |
Viaggio a scivolo croce | mm | 520 |
Viaggio della diapositiva superiore | mm | 300 |
Dimensione della sezione utensile | mm | 45x45 |
Velocità di alimentazione rapida | mm/min | Lungo longitudinale: 3740; Croce: 1870; Punto superiore dell'attrezzo: 935 |
Diametro della piuma della coda | mm | 160 |
Viaggi di piume di coda | mm | 300 |
Penna conica della coda | - | MT2 attività di investimento |
Potenza del motore principale | kW | 22 |
Lunghezza della macchina | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- |
Larghezza della macchina | mm | 2150 |
Altezza della macchina | mm | 1700 |

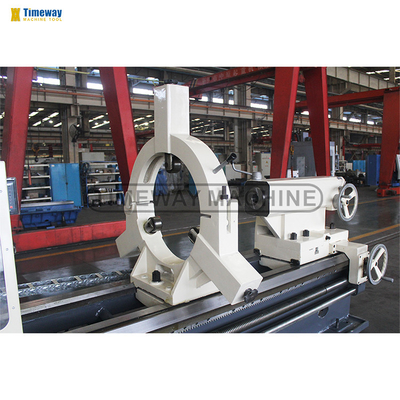

· 4 mascelle a cilindrata indipendente · riposo costante (più di 3 metri di lunghezza) · Seguire il riposo (oltre 3 M di lunghezza) · Movimento manuale della coda · Centro morto della coda · 4 postazioni di attrezzature · Sistema di raffreddamento · Lampada da lavoro · Strumenti e cassetta degli attrezzi · Cuneo e bulloni di livellamento · Manuale d'uso (inglese) | · Piastra di facciata · Indicatore digitale a 2 o 3 assi · Protezione da sfregamento · Guardia troppo postata · Protezione contro gli spruzzi posteriori · Cambio rapido dell'attrezzatura · Fabbricazione per la rettifica |
