Potente macchina a tornio verticale CNC con capacità di potenza di 60 kW e percorrenza dell'asse Z di 800 mm
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC, TIMEWAY |
| Certificazione: | CE ISO |
| Numero di modello: | VLK-1600 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $150,000.00/sets >=1 sets |
| Capacità di alimentazione: | 500 set/set all'anno |
|
Informazioni dettagliate |
|||
| Tipo: | Verticale | Lunghezza massima del pezzo (mm): | 1650 |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Max. Weight del pezzo in lavorazione (chilogrammi): | 8000 |
| Larghezza del letto (mm): | 1400 mm | Potenza del motore a fusione ((kW): | 37 |
| Numero di spine: | Due gemelli | Numero di assi: | 2 |
| Viaggio (asse X): | 995 mm | Viaggio (asse Z): | 800 mm |
| Accuratezza di posizionamento (mm): | ± 0.015 | Ripetibilità (X/Y/Z) (mm): | ± 0.008 |
| Dimensione ((L*W*H): | 4350x4000x4500 mm | Voltaggio: | 380V 50Hz |
| Sistema di controllo CNC: | FANUC | Stazioni di postazione degli attrezzi: | 4 |
| Peso (kg): | 16500 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Automazione | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Diametro tagliente massimo: | 1600 mm | Altezza massima del pezzo da lavorare: | 1000 mm |
| Peso massimo del pezzo da lavorare: | 8000 kg | diametro del worktable: | 1400 mm |
| Velocità dello spinello: | 315 giri al minuto | Capacità di potenza: | 60 kW |
| Sistema CNC: | FANUC 0i-mate TD | Max. Swing Diameter: | 1650 mm |
| Peso: | 16500kg | Condizione: | Nuovo |
| Industria applicabile: | Negozi di materiali da costruzione, negozi di riparazione di macchine, fabbriche, cantieri, energia | Localizzazione dello showroom: | Stati Uniti, Francia, Germania, Brasile, Russia, Corea del Sud, Emirati Arabi Uniti, Sudafrica, Aust |
| Tipo di commercializzazione: | Prodotto ordinario | Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio |
| Anno: | Ultimo giorno | Velocità massima del mandrino (rpm): | 315 giri/h |
| Scavo a fusione (mm): | 1600 | Max. Lunghezza girata (mm): | 1650 |
Descrizione di prodotto
Descrizione del prodotto

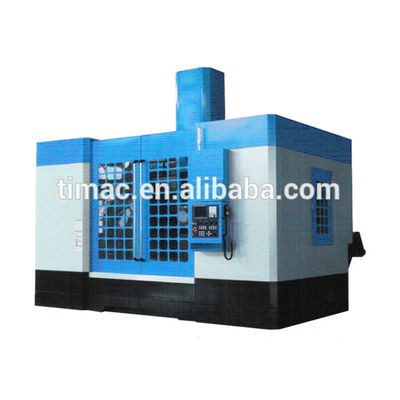

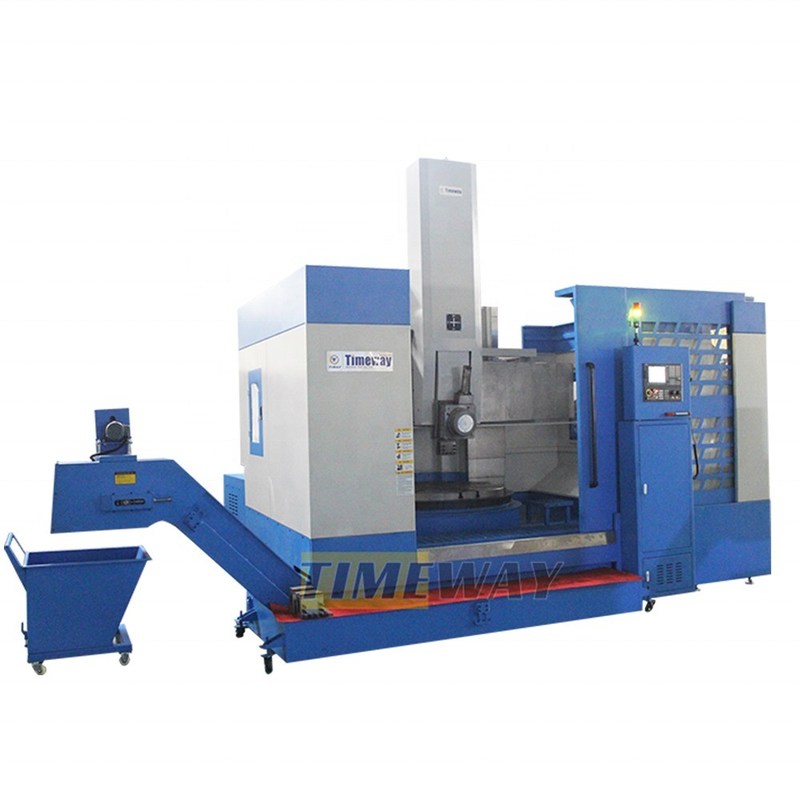

Torni verticali CNC
Caratteristica
Le casse principali sono realizzate in ghisa di alta qualità, il trattamento di invecchiamento da sollecitazione, assicurano la deformazione durante un uso a lungo termine.aumentare notevolmente la stabilità della macchina utensile. Tutte le parti della struttura con rinforzo della struttura tipo costola, migliorano la rigidità complessiva.la durezza di spegnimento può raggiungere da 45 a 55 HRC. Slide guideway pasta di alte prestazioni e resistente all'usura cintura morbida, perdita di resistenza all'abrasione.
Specificità
Specificità | Unità | VLK-1250 | VLK-1600 |
Massimo diametro dell'altalena | mm | Φ1300 | Φ1650 |
Diametro di taglio massimo | mm | Φ1250 | Φ1600 |
Altezza di taglio massima | mm | 1000 | 1000 |
Peso massimo del pezzo da lavorare | kg | 5000 | 8000 |
Velocità del mandrino | rpm | 500 | 315 |
Dimensioni del tavolo da lavoro | mm | Φ1100 | Φ1400 |
Potenza del motore | kW | 25/30 | 30/37 |
Viaggio sull'asse X | mm | -20~785 | -20~995 |
Viaggio sull'asse Z | mm | 650 | 800 |
Viaggio del raggio | mm | 650 | 650 |
Numero di attrezzi | - | 4 | 4 |
Dimensioni del bastone dell'utensile | mm | 16/32/40 | 16/32/40 |
Sistema CNC | - | FANUC 0i-mate TD | FANUC 0i-mate TD |
Potenza totale | kW | 45 | 60 |
Superficie del pavimento | mm | 4000x3100 | 4350x4000 |
Altezza della macchina | mm | 4100 | 4500 |
Peso della macchina | kg | 12000 | 16.5 |
Configurazione standard
* Configurazione standard
* Protezione completamente chiusa
* Armadio elettrico con aria condizionata
* raffreddatore di olio
* Convogliere di trucioli e carro di rottami
* Torretta utensili elettrici a quattro stazioni
* Blocchi di livellamento
* Luce di avvertimento a tre colori
* Sistema di lubrificazione automatico
* Luce di lavoro
* Sistema idraulico
* Sistema di raffreddamento
* Protezione completamente chiusa
* Armadio elettrico con aria condizionata
* raffreddatore di olio
* Convogliere di trucioli e carro di rottami
* Torretta utensili elettrici a quattro stazioni
* Blocchi di livellamento
* Luce di avvertimento a tre colori
* Sistema di lubrificazione automatico
* Luce di lavoro
* Sistema idraulico
* Sistema di raffreddamento
Immagini dettagliate

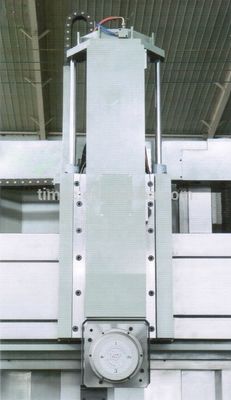

Posti utensili verticali
*Adottando la struttura di doppio cilindro di bilanciamento e motore nella posizione centrale, assicurare la stabilità di sollevamento del ram, garantire in modo efficiente la precisione di lavorazione del pezzo.L'asse X/Z adotta la lubrificazione ossessiva, il sistema di lubrificazione può lubrificare in tempo dopo l'avvio della macchina.

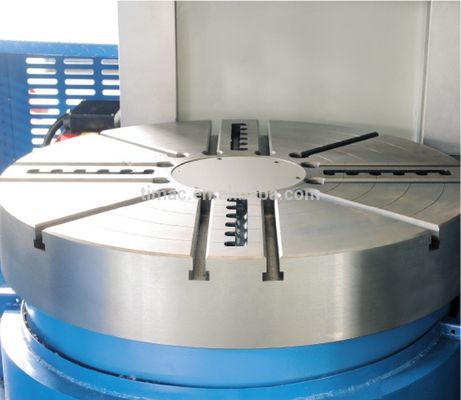

Azionamento del tavolo da lavoro
* Utilizzando un motore a due velocità a bassa e alta velocità, attraverso una rotazione diretta e stretta della cinghia a V, per far guadagnare alta velocità al tavolo da lavoro.
Velo di sollevamento
* Utilizzando una doppia struttura di sollevamento, il motore a corrente alternata trasporta la vite da entrambi i lati della colonna, in confronto al meccanismo di sollevamento del vecchio tornio verticale CNC,la precisione orizzontale del fascio trasversale è più stabile.

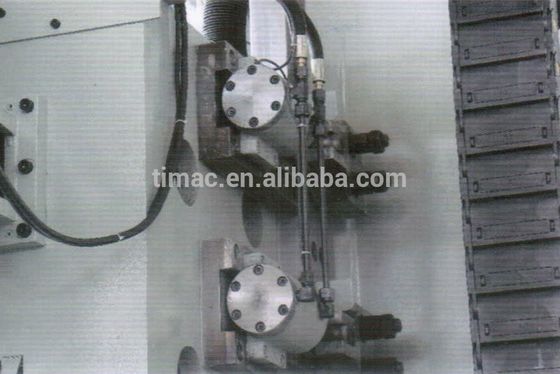

Posizionamento di chiusura
* La macchina dispone di quattro punti di fissaggio sul retro della trave; meccanismo di fissaggio e motore di sollevamento della trave; quattro punti di fissaggio distribuiti uniformemente e equilibrio della forza di fissaggio;per assicurare che la trave sia fissata saldamente sulla colonna quando la trave si ferma di sollevare.
Unità di alimentazione
* L'alimentazione orizzontale ((asse X) e quella verticale ((asse Z) sono azionate da un servomotore CA tramite la vite a sfera del riduttore,il riduttore e la vite attraverso la connessione di accoppiamento flessibile, elevata efficienza di trasmissione, piccolo errore di trasmissione, alta precisione di trasmissione.
Quattro stazioni utensili elettrici
* Alta precisione di posizionamento, grande forza di fissaggio, grande capacità di carico, stabile e affidabile.
* Il supporto unico per il taglio a coda di colombaio, posizionamento più preciso, maggiore forza di fissaggio.
* Il supporto unico per il taglio a coda di colombaio, posizionamento più preciso, maggiore forza di fissaggio.
