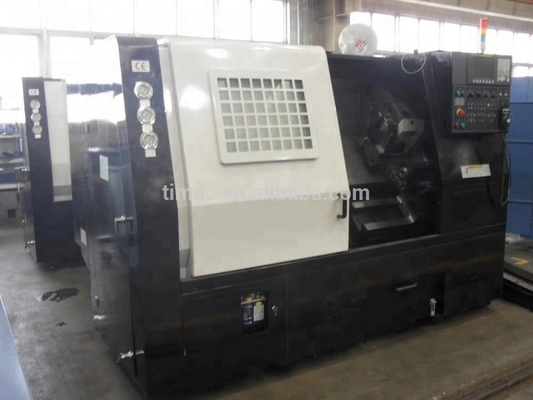

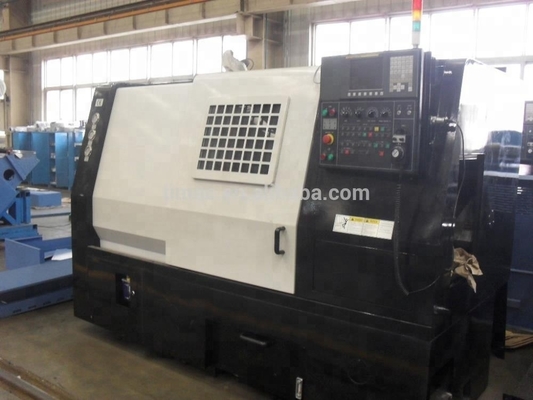

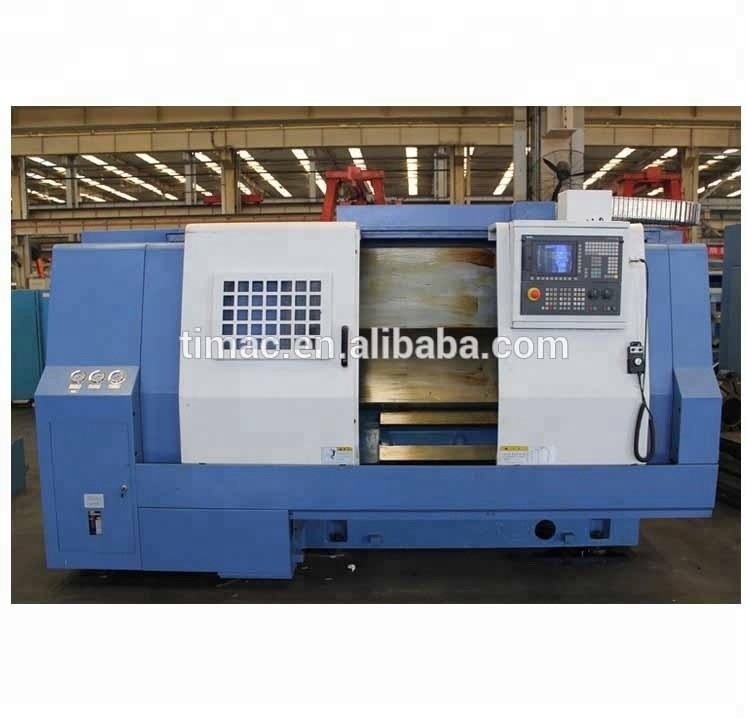

FANUC Twins Spindle Slant Bed CNC Lathe AK-25 con 12 stazioni utensili
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Certificazione: | ISO9001; CE |
| Numero di modello: | AK-25 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $53,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (fumigate) |
| Capacità di alimentazione: | 50 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 3000 |
|---|---|---|---|
| Struttura: | Tornio inclinato del letto | Capacità di lavorazione: | Carro pesante |
| Larghezza del letto (mm): | 180 millimetri | Potenza del motore a fusione ((kW): | 30 |
| Numero di spine: | Due gemelli | Numero di assi: | 3 |
| Viaggio (asse X): | 230 millimetri | Viaggio (asse Z): | 2965 mm |
| Accuratezza di posizionamento (mm): | 00,01 mm | Ripetibilità (X/Y/Z) (mm): | 0,007 |
| Dimensione ((L*W*H): | 2270x1470x1650 mm | Voltaggio: | Come richiesto |
| Sistema di controllo CNC: | FANUC | Stazioni di postazione degli attrezzi: | 12 |
| Peso (kg): | 4500 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Automazione | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| CNC o no: | Cnc | Classificazione automatica: | Automazione |
| Servizio post-vendita: | Supporto online | Torni CNC: | Macchine utensili |
| Max. Swing Diameter: | 520mm | Peso: | 4500/5000 kg |
| Potenza (w): | 30 kW | Warrany: | 1 anno |
| Max. Length del pezzo in lavorazione: | 3000 mm | Condizione: | Nuovo |
| Industria applicabile: | Negozi di materiali da costruzione, stabilimenti di produzione, altri | Localizzazione dello showroom: | Francia, Perù, Russia, Thailandia, Malesia |
| Tipo di commercializzazione: | Altri | Componenti fondamentali: | Cuscinetto, motore, ingranaggio, cambio |
| Max. Lunghezza girata (mm): | 1905 | Anno: | 2022 |
| Velocità massima del mandrino (rpm): | 3500 r.p.m | Scavo a fusione (mm): | 87 |
| Port: | Porto di Tianjin | ||
Descrizione di prodotto
Torno CNC a funzione completa
Caratteristica:
1. macchine a tornio CNC universali
2. Macchine CNC a ciclo semiclosso
3. Centro di tornitura CNC con asse C
4. Torno CNC a letto inclinato
Parametro:
| Specificità | Unità | AK-25 | AK-35 |
| Sballato sul letto. | mm | 520 | 660 |
| - Max, si gira. | mm | 420 | 550 |
| Max. girare il dia sul carro. | mm | 360 | 420 |
| Max. lunghezza di rotazione | mm | 530/905/1405/1905 | 780/1530/1890/2890 |
| Distanza tra i centri | mm | 625/1000/1500/2000 | 890/1640/2000/3000 |
| Capacità massima della barra | mm | 70 | 80 |
| Viaggio sull'asse X | mm | 230 | 305 |
| Viaggio sull'asse Z | mm | 590/965/1465/1965 | 855/1605/1965/2965 |
| Traverso rapido (asse x e z) | m/min | 12.0/15 | 12.0/15 |
| Taglio dell'alimento (asse x e z) | mm/min | 5000 | 5000 |
| Alimentazione manuale ((asse x e z) | mm/min | 1260 | 1260 |
| Velocità del mandrino | rpm | 35-3500 | 25-2500 |
| Naso a fusione | mm | A2-8 | A2-8 |

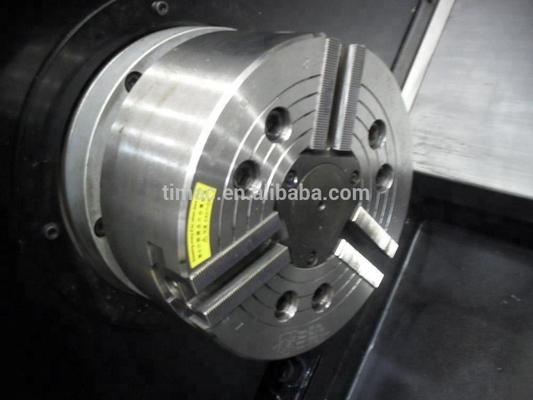

| Dimensione del collettore | centimetro | 10" | 12" |
| Il cuscinetto anteriore dello spinello (dia) | mm | 130 | 160 |
| Scavo a fusione (di) | mm | 87 | 92 |
| Numero di stazioni |
| 12 | 12 |
| Tempo di indicizzazione | s | 1 | 1 |
| Dimensioni del bastone | mm | 25×25 | 25×25 |
| Un annoiante bar-bastardo. | mm | 40 | 50 |
| Motore a fusione principale | kW | 18.5/15 | 30/22 |
| Servomotore ad asse X | kW | 1.6 | 3 |
| Servomotore ad asse Z | kW | 3 | 4 |
| Viaggio massimo della coda | mm | 490/865/1365/1865 | 760/1500/1900/2900 |
| Fuoco di piuma di coda | mm | 85 | 110 |
| Viaggi di coda | mm | 80 | 100 |
| Fuoco conico della piuma della coda |
| MT-5 | MT-5 |
| Potenza | kW | 30 | 46 |
| Peso della macchina | kg | 5000/5500/6500/7500 | 8000/10000/11000/15000 |
| Spazio a pavimento |
| 3000/3380×1545, 4550×1630, 4960×1900 | 3620×1820, 4725×1840, 5825×1900, 7000×2200 |
| Accuratezza di posizionamento dell'asse X R | mm | 0.01 | 0.01 |
| Accuratezza di posizionamento dell'asse X B | mm | 0.012 | 0.012 |
| Accuratezza di posizionamento dell'asse X A | mm | 0.025 | 0.025 |
| Accuratezza di posizionamento dell'asse Z R | mm | 0.007 | 0.007 |
| Accuratezza di posizionamento dell'asse Z B | mm | 0.006 | 0.006 |
| Accuratezza di posizionamento dell'asse Z A | mm | 0.016 | 0.016 |
*** accessori standard:
FANUC 0i TD sistema CNC, sistema di raffreddamento, sistema idraulico, luce di lavoro standard, protezione contro gli spruzzi di chip completa, luce di funzionamento, cilindro idraulico, torretta tipo tamburo, coda manualeFunzione dell'asse C (serie M), Torretta a motore (serie M), Finger chuck (serie M), Un set di kit di attrezzi, Documenti tecnici.
*** Accessori opzionali:
Convogliatore di chip, secchio di chip, impostazione degli utensili, scaricatore idraulico attraverso il buco, programmazione della staffa, porta automatica, riposo fisso idraulico.
* Torno CNC a letto inclinato di tipo economico della serie AKJ-15, AKJ-25
* Torno CNC a letto inclinato della serie AK-15B
* Torno CNC a letto inclinato della serie AK-25
* AK-15M, AK-25M Sereies CNC Turning Center (con asse C)
* Serei AK-25DS a doppio mandrino CNC
Confezione:Palette di legno e copertura in plastica (standard)
o Cassa in compensato (facoltativo)
Dimensioni dell' imballaggio:
Un pezzo in una cassa: 2950*1150*1750MM N.W./G.W.: 1850/2250KG
