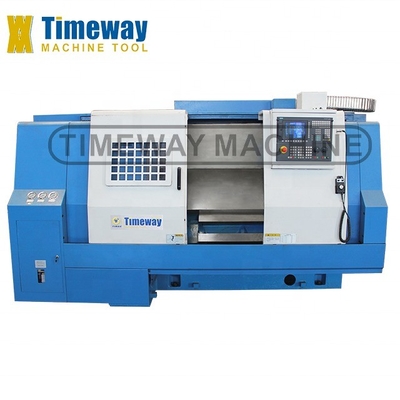

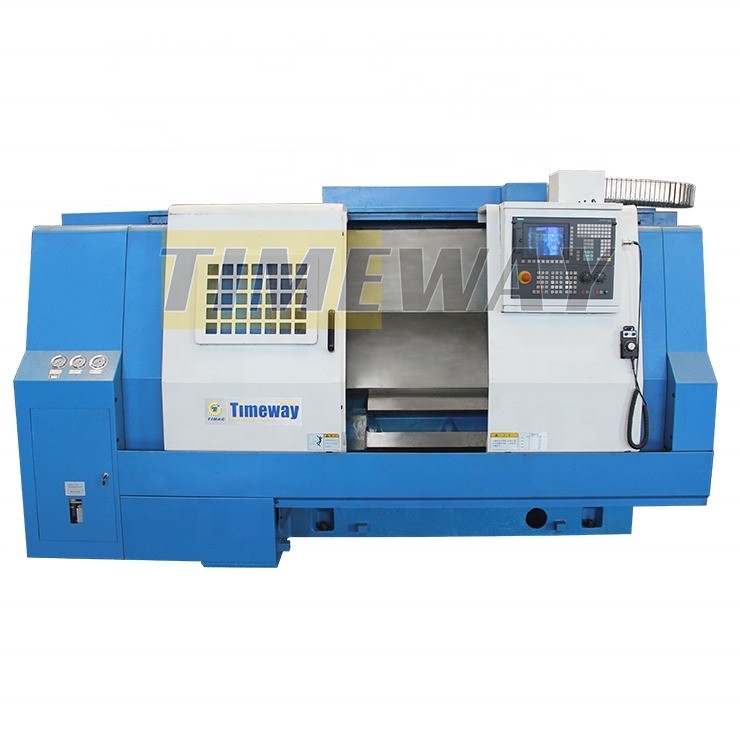

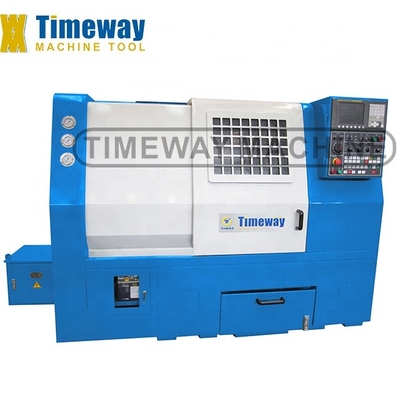

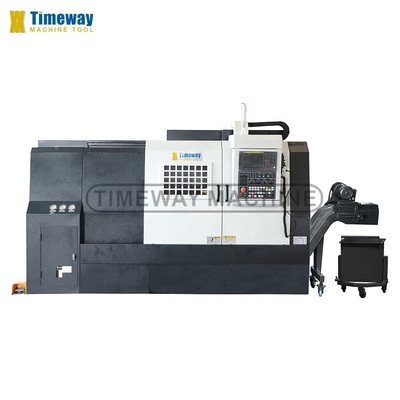

Diametro di oscillazione massimo di 440 mm Centrale di tornitura CNC a fusione singola con capacità di lavorazione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | AK-15 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $85,000.00/sets 1-9 sets |
| Imballaggi particolari: | in custodia di legno (può essere fumigata) o in custodia di compensato |
| Capacità di alimentazione: | 100 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 600 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Cargo medio |
| Larghezza del letto (mm): | 400 millimetri | Potenza del motore a fusione ((kW): | 25 |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 180 millimetri | Viaggio (asse Z): | 480 millimetri |
| Accuratezza di posizionamento (mm): | 0,025 | Ripetibilità (X/Y/Z) (mm): | 0.01 |
| Dimensione ((L*W*H): | Come Requst | Voltaggio: | Come richiesta del cliente |
| Stazioni di postazione degli attrezzi: | 8 | Peso (kg): | 2130 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Multifunzione |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Cnc |
| Classificazione automatica: | Automazione | Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero |
| Lunghezza massima del pezzo da lavorare: | 600 | Potenza (w): | come modello |
| Max. Swing Diameter: | 440mm | Peso: | come tabella |
| Viaggio di croce: | 210mm | Viaggio longitudinale ((Z): | 480mm |
| Foro di fuso: | 62 mm | Condizione: | Nuovo |
| Industria applicabile: | Negozi di abbigliamento, negozi di materiali da costruzione, fabbriche, commercio al dettaglio, ener | Localizzazione dello showroom: | Canada, Stati Uniti, Germania |
| Tipo di commercializzazione: | Prodotto ordinario | Componenti fondamentali: | Cuscinetto, motore, motore |
| Velocità massima del mandrino (rpm): | 4500 r.p.m | Scavo a fusione (mm): | 62 |
| Max. Lunghezza girata (mm): | 600 | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:
1.Questo centro di tornitura CNC è semi-chiuso circuito utensili CNC adatti a girare vari complicato albero, manica e disco-come
Lavorazioni per la trasformazione di pezzi, come la tornitura di superfici cilindriche, coniche ed altre superfici di circonfigurazione interne ed esterne, nonché di vari tipi di pezzi
fili metrici, pollici, modulari e diametrali;
2Possono anche essere utilizzati per il sollevamento delle scanalature e delle chiavi, per il ripiegamento, per il ripiegamento, per il ripiegamento e per il ripiegamento, ecc.
3Oltre alle applicazioni di tornitura, l'alta velocità e l'elevata efficienza del centro di tornitura possono anche
essere utilizzato per la perforazione e la fresatura di vari tipi di macchinari complessi per la lavorazione del pezzo mediante il suo movimento combinato a 3 assi X/Z/C;

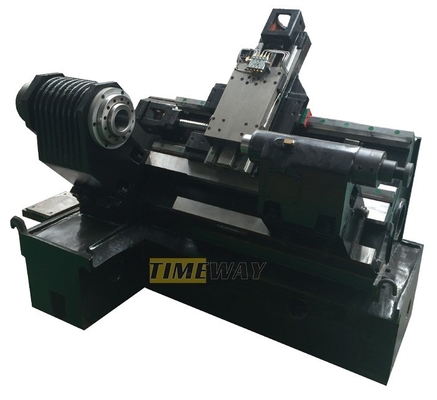

4La costruzione unica sviluppata utilizzando le tecniche FEA per fornire la massima rigidità nelle condizioni di taglio più pesanti;
5La precisione di lavorazione è di circa IT5~IT6, e la rugosità superficiale è di circa Ra0.4um per il taglio di metalli non ferrosi e Ra0.8um per il taglio di altri metalli.
per il ferro;
6È particolarmente indicato per la lavorazione di pezzi di alta precisione e viene utilizzato anche per la lavorazione di parti in serie.
nei settori dell'automobile, della motocicletta, della ferrovia, dell'aeromobile, degli elettrodomestici, dei cuscinetti, dell'hardware, ecc.
1.Questo centro di tornitura CNC è semi-chiuso circuito utensili CNC adatti a girare vari complicato albero, manica e disco-come
Lavorazioni per la trasformazione di pezzi, come la tornitura di superfici cilindriche, coniche ed altre superfici di circonfigurazione interne ed esterne, nonché di vari tipi di pezzi
fili metrici, pollici, modulari e diametrali;
2Possono anche essere utilizzati per il sollevamento delle scanalature e delle chiavi, per il ripiegamento, per il ripiegamento, per il ripiegamento e per il ripiegamento, ecc.
3Oltre alle applicazioni di tornitura, l'alta velocità e l'elevata efficienza del centro di tornitura possono anche
essere utilizzato per la perforazione e la fresatura di vari tipi di macchinari complessi per la lavorazione del pezzo mediante il suo movimento combinato a 3 assi X/Z/C;
4La costruzione unica sviluppata utilizzando le tecniche FEA per fornire la massima rigidità nelle condizioni di taglio più pesanti;
5La precisione di lavorazione è di circa IT5~IT6, e la rugosità superficiale è di circa Ra0.4um per il taglio di metalli non ferrosi e Ra0.8um per il taglio di altri metalli.
per il ferro;
6È particolarmente indicato per la lavorazione di pezzi di alta precisione e viene utilizzato anche per la lavorazione di parti in serie.
nei settori dell'automobile, della motocicletta, della ferrovia, dell'aeromobile, degli elettrodomestici, dei cuscinetti, dell'hardware, ecc.
Specificità | Unità | AK-15 | AK-25M | AK-35M | ||
Max, girati sul letto. | mm | 440 | 520 | 660 | ||
Max. Gira il divano. | mm | 300 | 420 | 550 | ||
Max. lunghezza di rotazione | mm | 450 | 530/905 | 780/1530 | ||
Velocità di alimentazione rapida dell'asse X | m/min | 20 | 12 | 12 | ||
Velocità di alimentazione rapida dell'asse Z | m/min | 24 | 15 | 15 | ||
Intervallo di velocità dello spinello | rpm | 50-4500 | 35-3500 | 25-2500 | ||
Naso a fusione | A2-6 | A2-8 | ||||

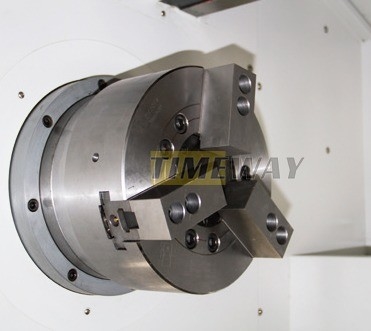

Dimensione del tubo | 8" | 10" | 12" | |||
Il cuscinetto anteriore dello spinello (dia.) | mm | 100 | 130 | 160 | ||
Scavo a fusione (di) | mm | 62 | 87 | 92 | ||
Indicizzazione dell'asse C (unità incrementale) | 0.001 | |||||
Numero di stazioni | 8 | 12 | ||||
Tempo di indicizzazione | s | 0.58 | 0.4 | 1 | ||
Dimensioni del bastone | mm | 25×25 | ||||
Un annoiante bar knick dia. | mm | 40 | 50 | |||
Velocità dello strumento | rpm | 40-4000 | ||||
Motore a fusione principale | kW | 9.0/11 | 18.5/15 | 30/22 | ||
Servomotore ad asse X | kW | 1.6 | 3 | |||
Servomotore ad asse Z | kW | 3 | 4 | |||
Motore di azionamento degli utensili | kW | A3/10000i | ||||
Viaggio massimo della coda | mm | 460 | 490/865 | 760/1500 | ||
Dia. di piuma di coda | mm | 80 | 85 | 110 | ||
Viaggi di stagno | mm | 130 | 80 | 100 | ||
Altri tipi di piume di coda | MT-4 | MT-5 | ||||
Capacità del liquido di raffreddamento | L | 200 | 200/230 | 200/250 | ||
Potenza totale | kW | 25 | 38 | 46 | ||
Precisione di posizionamento dell'asse X | mm | 0.025 | ||||
Accuratezza di posizionamento dell'asse X per la ripetibilità | mm | 0.01 | ||||
Curvatura inversa dell'asse X | mm | 0.012 | ||||
Precisione di posizionamento dell'asse Z | mm | 0.016 | ||||
Accuratezza di ripetibilità dell'asse Z | mm | 0.007 | ||||
Curvatura inversa dell'asse Z | mm | 0.006 | ||||
Feedback dei clienti
I nostri servizi
1. sostituzione gratuita di parti disponibili nel periodo di garanzia. prezzo di costo sostituzione di parti disponibili oltre il periodo di garanzia.Azione rapida e risposta alle domande tecniche in qualsiasi momento durante l'intera vita della macchina. 3. all'estero dopo il centro di servizio disponibile in alcune regioni. 4. Ingegnere servizio all'estero disponibile su richiesta del cliente ((costo relativo generato dal cliente).
Introduzione all'azienda
Display di fabbrica:
Profil di fabbrica:
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Testo Introduzione:
Profilo aziendale:
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.
Cliente visitato:
Finora, abbiamo ricevuto molti clienti dall'estero, e sono tutti molto soddisfatti della nostra azienda e dei prodotti
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1. Alta qualità con prezzo competitivo; 2. Professionale team di ricerca e sviluppo e 25 anni di esperienza di esportazione; 3. Esportato in oltre 60 paesi; 4. Certificati CE, ISO; 5.Servizio online 24 ore su 24 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 mesi di garanzia di qualità; 7. ingegneri all'estero disponibili per la risoluzione dei problemi;D: Avete QC o norme di sicurezza per i vostri macchinari?R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.D: Qual è il MOQ?A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)D: Che dire delle condizioni di pagamento?A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione; (2) LC irrevocabile a vista; (3) Western Union, MoneyGram, ecc.D: Che ne dici della garanzia?A: Il periodo di garanzia è di un anno dopo la consegna.
