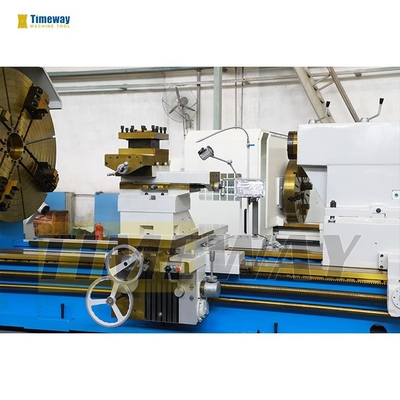

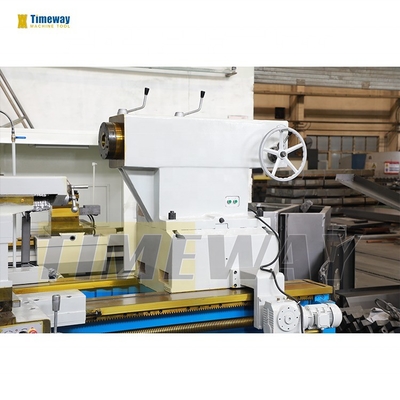

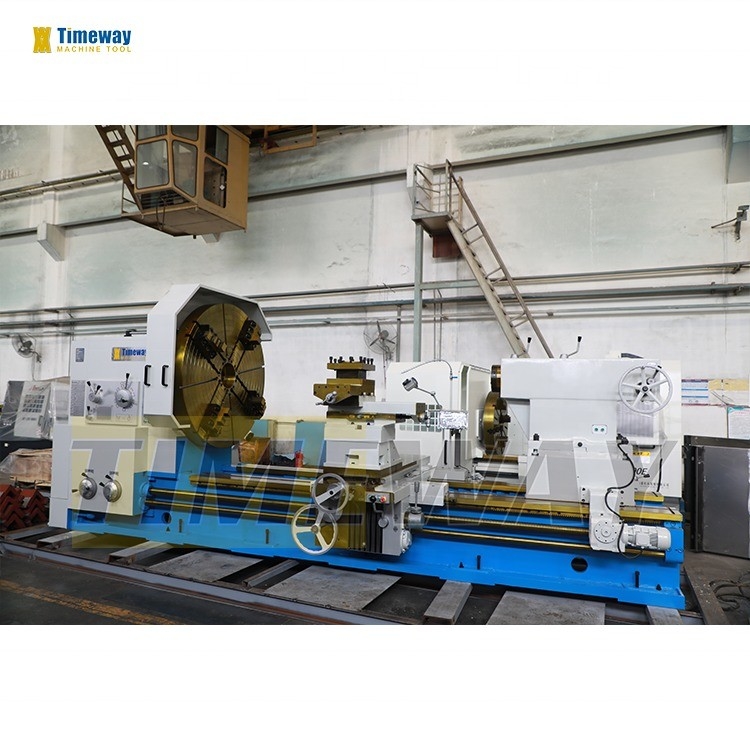

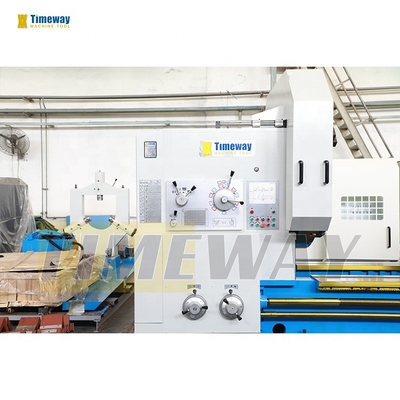

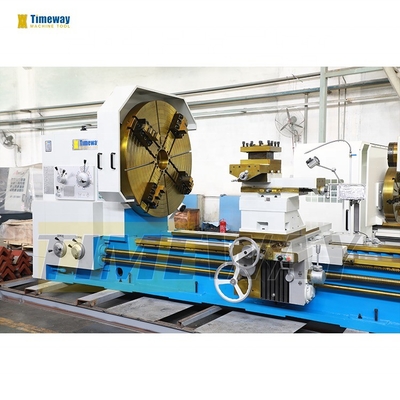

Torni semiautomatici per torni orizzontali con carico di alta precisione di 6000 kg
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | AL-1250Bx5M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $60,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 5000 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 755 |
| Tipo: | Orizzontale | Voltaggio: | 220V~460V |
| Dimensione ((L*W*H): | 8100x2150x1825 mm | Peso (kg): | 14000 KG |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta rigidità |
| Tipo di commercializzazione: | Prodotto caldo 2021 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 6000 | Taper a fusione: | Metrica 140 |
| Torsione di taglio: | 0 N.m | Velocità di alimentazione rapida ((mm/min): | 0 - 3740 mm/min |
| Velocità di avanzamento (mm/min): | 0 - 1870 mm/min | Stazioni di postazione degli attrezzi: | 8, 4, 6, 12 |
| Precisione di lavoro: | IT6 | Roverezza della superficie: | Ra1,6um |
| Distanza tra le superfici di collegamento: | di larghezza inferiore a 0,04 mm | Livello di Tornos: | di larghezza inferiore a 0,04/1000 mm |
| Oscillazione massima sopra il letto: | 1250 mm | Scorrevole dell'incrocio di Max. Swing Over: | 865MM |
| Portamento di carico: | 6 000 kg | Velocità di alimentazione rapida longitudinale: | 3740 mm/min |
| Velocità di alimentazione rapida: | 1870 mm/min | Velocità massima di alimentazione rapida dell'utensile: | 935 mm/min |
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche- - -
Il tornio orizzontale è adatto per la lavorazione di parti di grandi dimensioni di fusioni, acciai e metalli non ferrosi.e può trasformare metrica vari fili interni ed esterniStruttura matura: la macchina utensile è solida, rigida, ad alta potenza, con ampia gamma di velocità e capace di tagliare ad alta velocità e con potenza;Quando è finito, l'errore di rotondità non è superiore a 0,015 mm, l'errore di grado del cilindro non è superiore a 0,05 mm nella lunghezza di misura di 300 mm.Letto altamente rigido: Il letto è realizzato in letto strutturale fuso.Le costole interne hanno una disposizione ragionevole e una elevata rigidità, e la rotaia guida adotta un processo di rottura con spegnimento a frequenza intermedia.e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale, evitando così l'insorgenza di strisciamento a bassa velocità.Alta rigidità e fuso di alta precisione: il cuscinetto del fuso della macchina utensile adotta prodotti di marchi famosi.La scatola a fusione adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusionePer ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno di olio.Migliorare la precisione e aumentare la rigidità. Gli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.piccola deformazione termica e elevata precisione, che rende il fusibile mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.Fusibile standard attraverso il foro per il foro grande F100mm, e adottare A2-15 fusibile tipo di connessione naso,la precisione di scarico del mandrino è miglioreLa macchina utensile può essere utilizzata per tagliare la superficie conica corta del motore con il palo utensile superiore e la superficie conica lunga può essere girata con il palo utensile superiore e l'alimentazione longitudinale.Potenza elevata, alta rigidità e ampia gamma di velocità per un taglio ad alta velocità e potente, gamma di velocità da 3,15 a 315 giri al minuto con 33 velocità.La macchina utensile è una macchina utensile pesante con una capacità di carico massima di 16 tonnellate. Adotta larghi binari rettangolari con buona stabilità e rigidità, larghezza letto è di 1100 mm. La piuma della coda è una struttura rotabile, che riduce l'usura e il calore dei centri.Le macchine utensili standard dotate di coilstock elettrico mobile, ridurre l'intensità del lavoro degli operatori e migliorare l'efficienza del lavoro.
Specificità | Unità | AL-2000 |
Max, girati sul letto. | mm | 2000 |
Max. girare sul cross slide. | mm | 1650 |
Distanza tra i centri | mm | 3000/4000/5000/6000/8000/10000/12000/- |
Lunghezza massima di rotazione | mm | 2800/3800/4800/5800/7800/9800/11800/- |
Larghezza del letto | mm | 1100 |
Capacità di carico | tonnellate | 16 |
Naso a fusione | - | A2-15 |
Scavo a fusione | mm | 100 |
Conico di fusione | - | Metrica 140 |
Intervallo di velocità dello spinello | rpm | In avanti: 3.15-315, indietro: 3.5-291 |
Passo di velocità dello spinello | passaggi | Davanti: 21, indietro: 12 |
Tipi di mangimi per l'asse X/Z | varietà | 56 |
Intervallo di alimentazione | mm/r | Lungo:0.1-12; Croce:0.05-6; capo dell'attrezzatura: 0.025-3 |
Varietà di fili metrici (varietà) | mm | 1-120 (44) |
Diametro di filettatura (varietà) | TPI | 28-1/4 (31) |
Gamma di fili di modulo (varietà) | MP | 0.5-60 (45) |
Diametro dei fili (varietà) | DP | 1/2-56 (38) |
Distanza dal centro dello spinello alla base dello strumento | mm | 53 |
Angolo di rotazione del palo utensile | ° | ± 90° |
Viaggio a scivolo croce | mm | 900 |
Viaggio della diapositiva superiore | mm | 360 |
Dimensione della sezione utensile | mm | 50x50 |
Inserimento per utensile per ogni gara | mm | 0.05 |
Diametro della piuma della coda | mm | 260 |
Viaggi di piume di coda | mm | 300 |
Penna conica della coda | - | Metrica 80 |
Potenza del motore principale | kW | 30 |
Lunghezza della macchina | mm | 6120/7120/8120/9120/11120/13120/15120/- |
Larghezza della macchina | mm | 2430 |
Altezza della macchina | mm | 2580 |
· 4 mascelle a cilindrata indipendente · riposo costante (più di 3 metri di lunghezza) · Seguire il riposo (oltre 3 M di lunghezza) · Movimento manuale della coda · Centro morto della coda · 4 postazioni di attrezzature · Sistema di raffreddamento · Lampada da lavoro · Strumenti e cassetta degli attrezzi · Cuneo e bulloni di livellamento · Manuale d'uso (inglese) | · Piastra di facciata · Indicatore digitale a 2 o 3 assi · Stagno elettrico mobile · Protezione da sfregamento · Protezione del palo utensile · Protezione contro gli spruzzi posteriori · Cambio rapido dell'attrezzatura · Fabbricazione per la rettifica |
