Il letto in un pezzo è realizzato in ghisa di alta qualità, la superficie dei binari indurita e la fresatura di precisione, alta stabilità e alta rigidità.La struttura ben progettata garantisce un'eccellente capacità di elaborazione.
Il sistema di scorrere del tavolo di base con materiale TF ed è stato raschiato manualmente con precisione; il sistema di scorrere della testa della ruota è costituito da binari piatti in V con rivestimento a rulli, di alta precisione e basso attrito di movimento.
 |

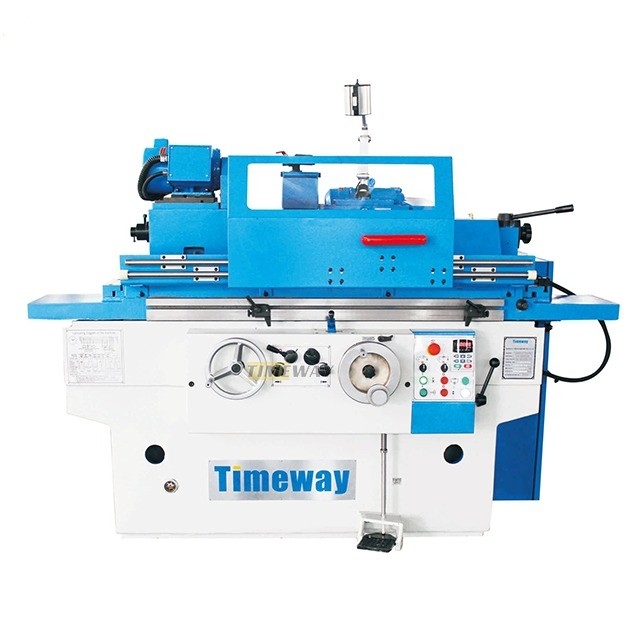

Macinatrice cilindrica ad alta precisione in acciaio inossidabile con diametro interno di 100 mm
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timeway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $25,480.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Diametro di macinatura (diametro esterno) (mm): | 200 | Diametro di rettifica (in mm): | 100 |
|---|---|---|---|
| Lunghezza di macinatura ((mm): | 750 | Lunghezza massima del pezzo (mm): | 500 |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 3000 | Dimensione della ruota (millimetri): | 50*25*13 |
| Rotondità ((mm): | 3 | Cinturatura (mm): | 3 |
| Rugosità di superficie (μm): | 0,63 | Anno: | 2023 |
| Dimensione ((L*W*H): | 275x203x205 | Peso (kg): | 3000 |
| Potenza (kW): | 4 | Punti chiave di vendita: | Alta produttività |
| Garanzia: | 1 anno | Localizzazione dello showroom: | India, Indonesia, Romania |
| Industria applicabile: | Impianti di produzione, negozi di abbigliamento | Tipo di commercializzazione: | Nuovo prodotto 2020 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Motore, cuscinetto, cambio, PLC |
| Condizione: | Nuovo | CNC o no: | Normalmente |
| Tipo: | macchina per la frantumazione cilindrica | Nome del prodotto: | Macchine per la rettifica idraulica |
| Servizio post-vendita: | Ingegneri | Funzione: | Smaltimento cilindrico |
| Parola chiave: | Smallatura | Applicazione: | Acciaio inossidabile |
| Precisione: | Alta precisione | Certificato: | ISO9001 |
| Tipo di macchina: | Macchine a griglia cilindrica | Colore: | Facoltativo su misura |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
*La macinatrice cilindrica della serie G è adatta per la macinatura di superfici cilindriche e coniche esterne.La macinatrice cilindrica universale della serie UG è adatta per la macinatura di superfici cilindriche e coniche esterne e interne.
*Per la serie UG, la testa di lavoro può essere ruotata in qualsiasi posizione entro la sua direzione antiorario di 90°, quindi può essere adatta per la macinazioneinterno osuperficie esterna conica.
*Per la serie UG, la macchina di rettifica cilindrica è dotata di apparecchiatura di rettifica interna, rettifica interna
il fusibile è supportato da un cuscinetto a rotoli preciso.
*Spindle della testa di lavoro, spindle della testa di ruota, spindle interno di rettifica, pompa di liquido di raffreddamento, idrodinamica
e pompe idrostatiche sono azionate da motori separati.
*Ogni parte mobile della macchina ha una struttura di blocco elettrico, idraulico e meccanico la macchina è ben progettata con un aspetto piacevole,Tutte le leve di controllo sono centralizzate nel pannello rendono facile il funzionamento.
*Il giradischi può essere montato sul bastone.
il fusibile è supportato da un cuscinetto a rotoli preciso.
*Spindle della testa di lavoro, spindle della testa di ruota, spindle interno di rettifica, pompa di liquido di raffreddamento, idrodinamica
e pompe idrostatiche sono azionate da motori separati.
*Ogni parte mobile della macchina ha una struttura di blocco elettrico, idraulico e meccanico la macchina è ben progettata con un aspetto piacevole,Tutte le leve di controllo sono centralizzate nel pannello rendono facile il funzionamento.
*Il giradischi può essere montato sul bastone.
Specificità | Unità | G-200 | UG-200 |
Distanza tra i centri | mm | 500/750 | 500/750 |
Altezza centrale | mm | 135 | 135 |
Diametro di terra (O.D.) | mm | 5-200 | 5-200 |
Dia. terreno (D.I.) | mm | - | 25-100 |
Lunghezza di macinatura (O.D) | mm | 500/750 | 500/750 |
Lunghezza di macinatura (I.D.) | mm | - | 125 |
Capacità di carico | kg | 100 | 100 |
Angolo di rotazione della testa di lavoro | ° | - | +90° |
Fusoliera conica della testa di lavoro | - | MT4 | MT4 |
Velocità del mandrino della testa di lavoro | rpm | 25-380 (senza passo) | 25-380 (senza passo) |
Velocità del mandrino della testa della ruota | rpm | 1335 | 1670 |
Viaggio rapido dell'alimentazione con testa di ruota | mm | 50 | 50 |
Viaggio a croce della testa della ruota | mm | 205 | 205 |
Angolo di rotazione della testa della ruota | ° | - | ±10° |
Alimentazione della testa della ruota a mano per giri (grossa/fine) | mm | 2/0.5 | 2/0.5 |
Inserimento della testa della ruota della ruota a mano per grammo (grosso/fine) | mm | 0.01/0.0025 | 0.01/0.0025 |
Dimensioni della rulliera esterna | mm | 500x50x203 | 400x50x203 |
Max. velocità periferica della rulliera | m/s | 35 | 35 |
Velocità del mandrino di rettifica interna | rpm | - | 10000/15000 |
Dimensioni interne della rulliera | mm | - | Max: 50x25x13, Min: 17x20x6 |
Alimentazione a tavola della ruota manuale per giri | mm | 6 | 6 |
angolo di rotazione del tavolo (CW) | ° | 3° | 3° |
L'angolo di rotazione del tavolo (CCW) | ° | 9° /8° | 9° /8° |
Velocità di alimentazione longitudinale della tabella | m/min | 0.1-4 | 0.1-4 |
Penna conica della coda | - | MT4 | MT4 |
Viaggi di piume di coda | mm | 30 | 30 |
Potenza del motore di rettifica esterno | kW | 5.5 | 4 |
Potenza del motore di rettifica interna | kW | - | 1.1 |
Potenza del motore della testa di lavoro | kW | 1.1 | 1.1 |
Peso lordo | kg | 3000/3100 | 3000/3200 |
Dimensioni dell'imballaggio (LxWxH) | cm | 235/275x203x205 | 235/275x203x205 |
·Piattaforma di misura del ponte · Apri riposo fisso · Flancia della ruota · Estrattoio a ruota · Parete di bilanciamento · Rotole di macinazione · Serbatoio del liquido di raffreddamento · Carburo a trippato centro · Cane da guida · Dispositivo a ruota (senza penna a diamanti) · Lampada da lavoro · Cuneo di livellamento · Apparecchiatura di rettifica interna (UG) · 3 mascelle (UG) · Albero di estensione (UG) · Griglia interna (UG) · Set completo di attrezzi · Manuale d'uso (edizione inglese) | · Sosta di bilanciamento · Radius wheel dresser · Resto costante e vicino · lettura digitale · filtro di carta · Separatore magnetico · Attrezzatura per la rettifica centrale · Confezionatore di ruote terminali |

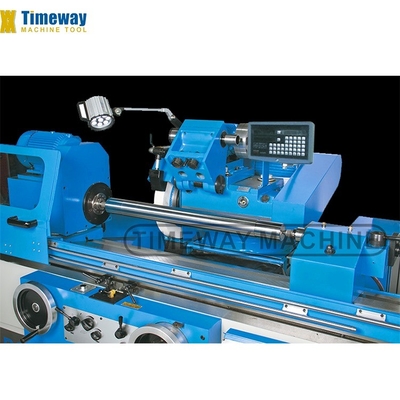

Macinatura esterna per parti rotanti

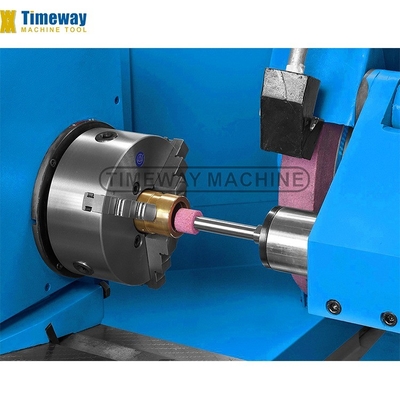

E' dotato di un dispositivo di rimozione interno.
Il mandrino della testa di ruota è supportato da cuscinetti a guscio bimetallici, che rendono il mandrino ad alta rigidità e stabilità, garantendo una superficie di finitura pesante ed eccellente.
La testa di macinazione può essere ruotata di 180° per passare dalla macinazione interna a quella esterna.

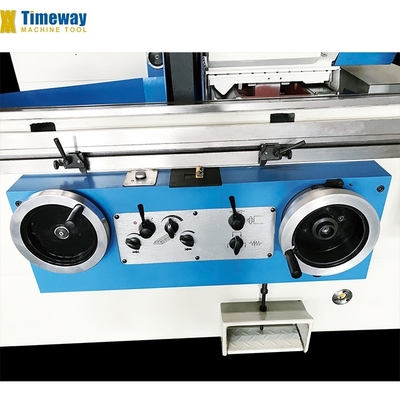

Il pannello centralizzato dell'operatore e l'azione ragionevolmente distribuita
le maniglie sono molto chiare e l'utente-
Amichevole sul davanti della macchina.
le maniglie sono molto chiare e l'utente-
Amichevole sul davanti della macchina.
