Il letto in un pezzo è realizzato in ghisa di alta qualità, la superficie dei binari indurita e la fresatura di precisione, alta stabilità e alta rigidità.La struttura ben progettata garantisce un'eccellente capacità di elaborazione.
Il sistema di scorrere del tavolo di base con materiale TF ed è stato raschiato manualmente con precisione; il sistema di scorrere della testa della ruota è costituito da binari piatti in V con rivestimento a rulli, di alta precisione e basso attrito di movimento.
 |
2600x2000x2220 Trituratore cilindrico ad alta precisione CNC o non normale con competitività
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $48,000.00/sets 1-1 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| CNC o no: | Normalmente | Condizione: | Nuovo |
|---|---|---|---|
| Lunghezza di macinatura ((mm): | 500 | Dimensione della ruota (millimetri): | 750 |
| Rugosità di superficie (μm): | 0.32 μm | Dimensione della Tabella (millimetri): | 750*75*350 |
| Viaggio del tavolo (X) (mm): | 475 | Viaggio della tavola (Y) (mm): | 475 |
| Voltaggio: | 220V/380V | Dimensione ((L*W*H): | 2600x2000x2220 |
| Peso (kg): | 26000 | Potenza (kW): | 15 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta precisione |
| Localizzazione dello showroom: | Vietnam, Marocco, Sudafrica, Corea del Sud, Canada, Uzbekistan, Italia | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Motore, cuscinetto, pompa |
| Industria applicabile: | Impianto di produzione | Distanza fra i centri: | 2000 |
| Altezza centrale: | 350 (370) | Diametro di terra (O.D.): | 30-630 |
| Dia. terreno (D.I.): | 30-250 | Lunghezza di macinatura (O.D): | 2000/3000/4000/5000 |
| Capacità di carico: | 320 | Angolo di rotazione della testa di lavoro: | 3000 |
| Fusoliera conica della testa di lavoro: | 90° | Dimensioni della rulliera esterna: | 750x75x305 |
| Velocità del mandrino della testa della ruota: | 14-140 | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti

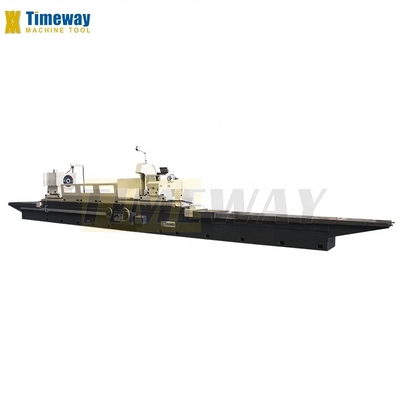

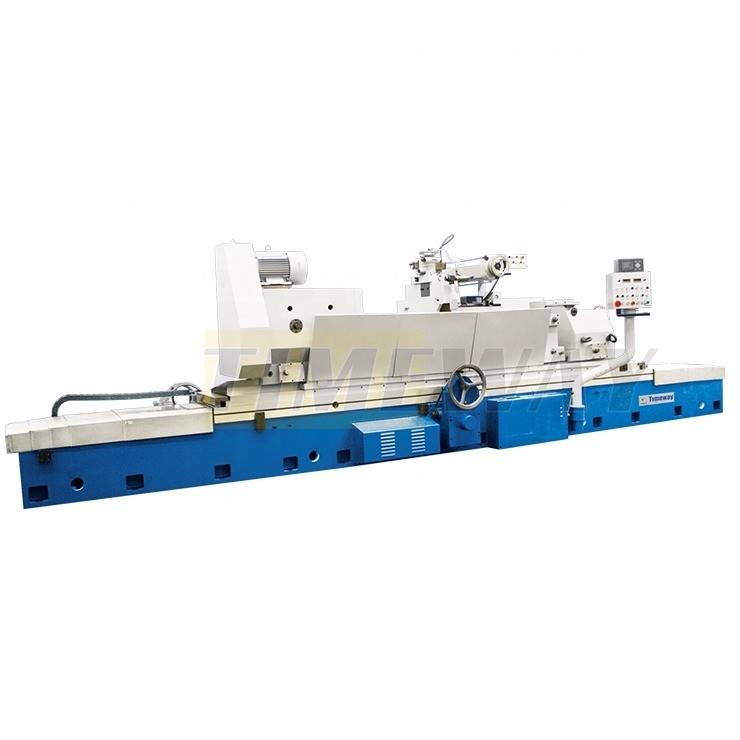

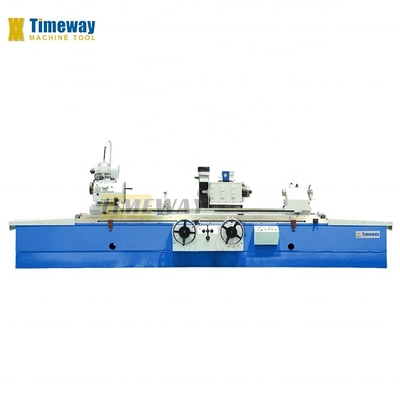

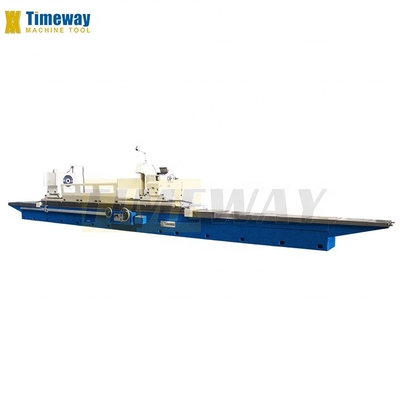

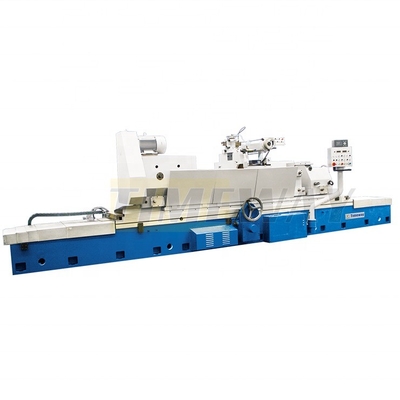

***La macina cilindrica G-630/G-800 è adatta per la macinazione della superficie esterna della bombola e del cilindro conico;La macina cilindrica universale UG-630 è adatta per la macinazione della superficie esterna e interna della bombola e del cilindro conico.
***Il movimento longitudinale della tavola di lavoro è guidato da un'azionamento idraulico o da una ruota manuale.
***L'alimentazione trasversale della testa di ruota è guidata dall'idraulica, che realizza l'alimentazione periodica automatica e l'alimentazione rapida.Il tavolo di lavoro e la guida della testa delle ruote adottano una lubrificazione idrostatica, il suo movimento a bassa velocità è liscio.
***Il mandrino è supportato da cuscinetti idrostatici e idrodinamici di elevata rigidità, che conferiscono al mandrino un'elevata precisione di rotazione e una perfetta rigidità.
*** La testa di lavoro adotta un motore inverter per realizzare una regolazione della velocità senza gradini. Per UG-630, il mandrino della testa di lavoro adotta una struttura di cuscinetto scorrevole.
***Il vuoto del cuscinetto anteriore può essere regolato in modo da renderlo idoneo alcentro di utilizzo per la macinazione oper UG-630, la testa di lavoro può essere ruotata in qualsiasi posizione entro la sua direzione antiorario di 90°, in modo da essere adattaper la rettifica della superficie interna o esterna della conica.Per l'UG-630, la rettificatrice cilindrica è dotata di un apparecchio di rettifica interno,Il fuso di rottura è supportato da un cuscinetto a rullo preciso. ***Fuso di testa di lavoro, fuso di testa di ruota, fuso di rottura interno, refrigerantela pompa, la pompa idrodinamica e la pompa idrostatica sono azionate da motori separati.
*** Ogni parte mobile della macchina è dotata di apparecchi elettrici, idrauliciLa macchina è ben progettata con un aspetto piacevole, tutte le leve di controllo sono centralizzate nel pannellorendere l'operazione facile.
***Il giradischi può essere montato sulla superficie del tavolo di lavoro o sul coda.
Specificità | Unità | G-630 | UG-630 | G-800 |
Distanza tra i centri | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
Altezza centrale | mm | 350 (370) | 370 | 500 |
Diametro di terra (O.D.) | mm | 30-630 | 30-630 | 50-800 |
Dia. terreno (D.I.) | mm | - | 30-250 | - |
Lunghezza di macinatura (O.D) | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
Lunghezza di macinatura (I.D.) | mm | - | 320 | - |
Capacità di carico | kg | 1500 (3000) | 3000 | 3000 |
Angolo di rotazione della testa di lavoro | ° | - | +90° | - |
Fusoliera conica della testa di lavoro | - | MT1 sistema di gestione delle risorse umane | MT2 attività di investimento | Metrica 80 |
Velocità del mandrino della testa di lavoro | rpm | 10-100 | 14-140 | 10-100 |
Velocità del mandrino della testa della ruota | rpm | 870 | 1100/550 | 870 |
Viaggio rapido dell'alimentazione con testa di ruota | mm | 100 | 100 | 100 |
Viaggio a croce della testa della ruota | mm | 438 (475) | 450 | 550 |
Angolo di rotazione della testa della ruota | ° | - | ± 30° | - |
Alimentazione della testa della ruota a mano per giri (grossa/fine) | mm/rev | 4/0.5 | 4/0.5 | 4/0.5 |
Inserimento della testa della ruota della ruota a mano per grammo (grosso/fine) | mm/gra | 0.02/0.0025 | 0.02/0.0025 | 0.02/0.0025 |
Dimensioni della rulliera esterna | mm | 750x75x305 | 600x75x305 | 900x75x305 |
Max. velocità periferica della rulliera | m/s | 35 | 35/17.5 | 35 |
Velocità del mandrino di rettifica interna | rpm | - | 10000 | - |
Dimensioni interne della rulliera | mm | - | Max:175x32x32; Min:30x25x10 | - |
Alimentazione a tavola della ruota manuale per giri | mm | 5 | 5 | 5 |
angolo di rotazione del tavolo (CW) | ° | 2°/1° /1°/1° | 2°/1°/1° | 1° /1°/1° |
L'angolo di rotazione del tavolo (CCW) | ° | 4°/3° /2° /1.5° | 4° /3° /2,5°/1,5° | 3° / 2° / 1,5° |
Velocità di alimentazione longitudinale della tabella | m/min | 0.1-3 (0.1-2.5) | 0.1-2.5 | 0.1-2.5 |
Penna conica della coda | - | MT1 sistema di gestione delle risorse umane | Metrica 80 | Metrica 80 |
Viaggi di piume di coda | mm | 70 | 70 | 70 |
Potenza del motore di rettifica esterno | kW | 15 (22) | 7/11 | 22 |
Potenza del motore di rettifica interna | kW | - | 1.5 | - |
Potenza del motore della testa di lavoro | kW | 5.5 (15) | 15 | 15 |
Peso lordo | tonnellate | 18/22/23/26 | 18/19/24/26 | 22/23/26 |
Dimensioni dell'imballaggio (LxWxH) | cm | 695/890/1100/1500x242x226 | 695/890/1100/1500x242x226 | 890/1100/1500x260x230 |
Piattaforma di misura del ponte | Sosta di bilanciamento |
Apri riposo stabile | Separatori magnetici |
Flancia della ruota | Filtro di carta |
Scavatrici a ruote | Fabbricazione a partire da materiali di caldo |
Arco di bilanciamento | Resto costante vicino |
Griglia di macinazione | Dispositivo per ruote terminali |
Serbatoio del liquido di raffreddamento | Abito a ruota a raggio |
Carburo a centro scatenato | DRO |
Cane da guida | |
Dispositivo a ruote (senza penna a diamanti) | |
Lampada di lavoro | |
Cuneo di livellamento | |
Apparecchiatura di macinatura interna (UG) | |
3 manicotti (UG) | |
Acciaio di estensione (UG) | |
Griglia interna (UG) | |
Set completo di attrezzi | |
Manuale operativo (edizione inglese) |
Macinatura esterna per parti rotanti
E' dotato di un dispositivo di rimozione interno.
Il mandrino della testa di ruota è supportato da cuscinetti a guscio bimetallici, che rendono il mandrino ad alta rigidità e stabilità, garantendo una superficie di finitura pesante ed eccellente.
La testa di macinazione può essere ruotata di 180° per passare dalla macinazione interna a quella esterna.

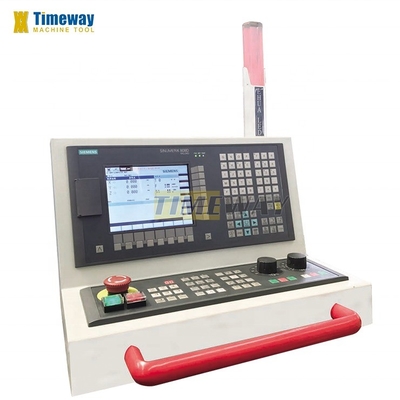

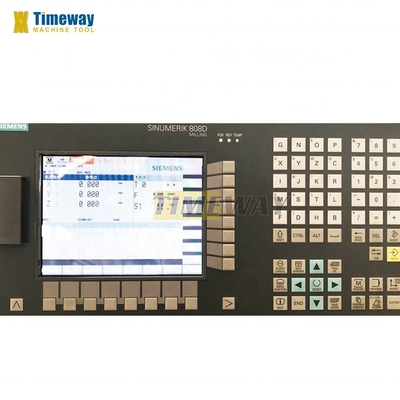

Il pannello centralizzato dell'operatore e l'azione ragionevolmente distribuita
le maniglie sono molto chiare e l'utente-
Amichevole sul davanti della macchina.
le maniglie sono molto chiare e l'utente-
Amichevole sul davanti della macchina.
