Centrale di lavorazione per la produzione di componenti metallici
Dettagli:
| Luogo di origine: | Hubei, Cina |
| Marca: | Timeway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $24,560.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 3500*2900*3280 | Peso (T): | 18 t |
| Dimensione della tavola (mm): | 500*500 | Sistema di controllo CNC: | FANUC |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 1400 mm |
| Viaggio della tavola (Y) (mm): | 1000 mm | Viaggio della tavola (Z) (mm): | 500 MM |
| Accuratezza di posizionamento (mm): | 0,012 | Ripetibilità (X/Y/Z) (mm): | 0,008 |
| Distanza di velocità del mandrino (rpm): | 0 - 6000 r.p.m | Potenza del motore a fusione ((kW): | 25 |
| Max. Table Load (chilogrammi): | 600 kg | Velocità di avanzamento (mm/min): | 20000 - 50000 mm/min |
| Min. Tempo di cambio utensile: | 3 | Capacità del magazzino degli attrezzi: | 12, 24 |
| Punti chiave di vendita: | Alta precisione | Garanzia: | 1 anno |
| Voltaggio: | 380V 50HZ /220V 60HZ | Tipo di commercializzazione: | Prodotto caldo 2021 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Nome del prodotto: | Centrale di lavorazione CNC verticale a 3 assi |
| Tipo di macchina: | Macchine per fresatura CNC VMC | Applicazione: | Centro di lavorazione dei metalli |
| Trattamento: | Macchine per la fresatura verticale dei metalli | Parole chiave: | Centro macchine VMC |
| Tipo di prodotto: | Macchine CNC a tre assi | Precisione: | Centro di lavorazione di alta precisione |
| Funzione: | Fabbricazione di macchine per la lavorazione dei metalli | Sistema di controllo: | SIEMENS GSK FANUC (facoltativa) |
| Caratteristiche: | Alta precisione economica | Industria applicabile: | Negozi di materiali da costruzione, di macchinari, di fabbriche, di opere di costruzione |
| Localizzazione dello showroom: | Egitto, Turchia, Italia, Vietnam, Filippine, Brasile, Perù, Arabia Saudita, Pakistan, Messico, Russi | Componenti fondamentali: | Motore |
| Velocità di alimentazione rapida ((m/min): | 45 | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti

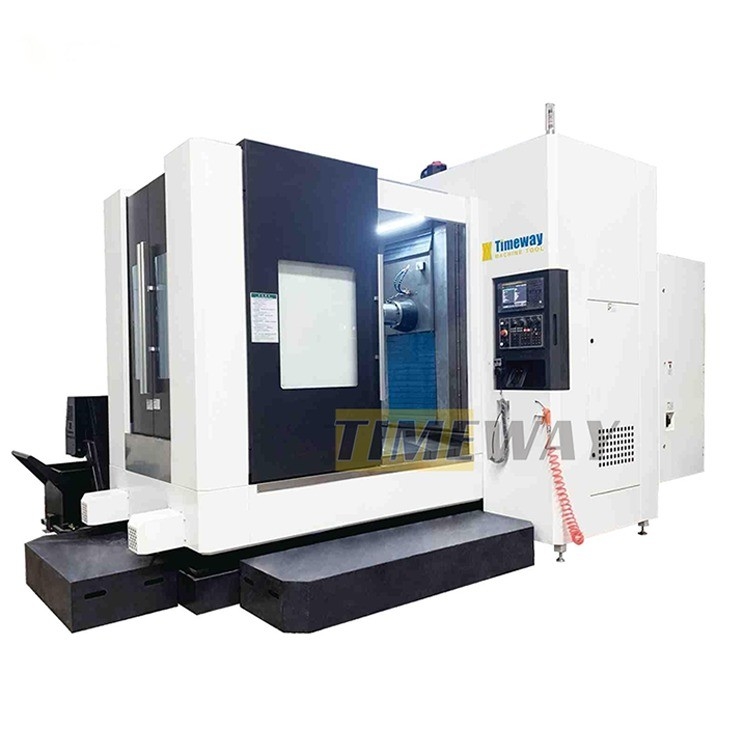

Centrale di lavorazione orizzontale CNC
Specificità | Unità | HMC500APC | HMC630APC | HMC800APC |
Struttura della macchina | - | Tipo T positivo | Tipo T positivo | Tipo T positivo |
Viaggio sull'asse X | mm | 800 | 1100 | 1600 |
Viaggio sull'asse Y | mm | 800 | 800 | 1000 |
Viaggio sull'asse Z | mm | 800 | 1100 | 1100 |
Torsione del servomotore dell'asse B ((FANUC) | - | Bis12 | Bis22 | Bis22 |
Dimensioni della tabella | mm | 500x500 | 630x630 | 800x800 |
Indicizzazione delle tabelle | ° | 1° x360 | 1°x360 | 1°x360 |
Scalature in T (numero/larghezza/altezza) | - | 5-18-100 | 5-18-100 | 6-22-125 |
Velocità di rotazione del tavolo | rpm | 16.6 | 16.6 | 11.1 |
Capacità di carico | kg | 800 | 1500 | 2500 |
Forza di blocco ((35 kg/cm2) | kg/m | 5000 | 5000 | 5000 |
Distanza tra il centro dello spinello e il tavolo | mm | 50-850 | 50-850 | 0-1180 |
Distanza tra il naso del mandrino e il centro del tavolo | mm | 125-925 | 125-1225 | 180-1180 |
Conico di fusione | - | BT1 commercio | BT1 commercio | BT1 commercio |

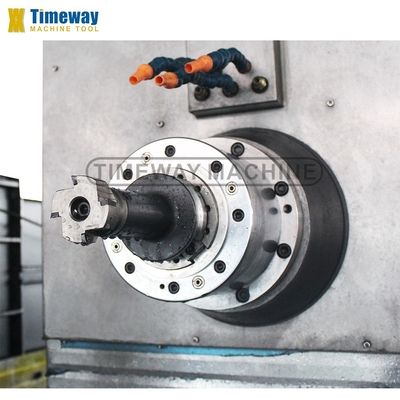

Velocità del mandrino | rpm | 8000 | 6000 | 6000 |
Servomotore a asse X/Y/Z (FANUC) | - | Bis30/Bis30/Bis30 | Bis30/Bis30/Bis30 | Bis40/Bis40/Bis40 |
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 1-8000 | 1-8000 | 1-8000 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 24/24/24 | 24/24/24 | 24/12/18 |
Tipo di rotaie per asse X/Y/Z | - | Lineare | X/Z:lineare; Y: scorrevole | X/Z:lineare; Y: scorrevole |
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.008 | 0.008 | 0.008 |
Accuratezza di riposizionamento dell'asse X/Y/Z | mm | 0.005 | 0.005 | 0.005 |
Precisione di posizionamento dell'asse B | "" | 10' | 10' | 10' |

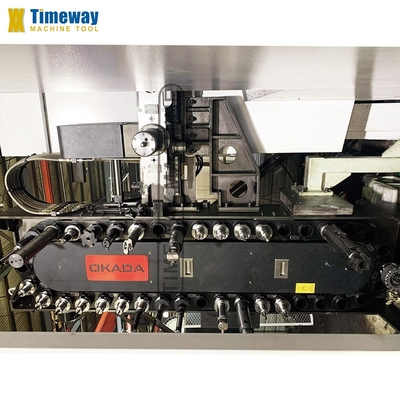

Capacità ATC (stile) | attrezzi | 24 (disco) | 24 (disco) | 40 ((Cadenze) |
Tempo di cambio utensile (da utensile a utensile) | seg. | 2.7 | 5 | 5 |
Peso massimo dello strumento | kg | 8 | 18 | 20 |
Diametro massimo dello strumento | mm | 78/125 | 112/200 | 125/230 |
Lunghezza massima dello strumento | mm | 300 | 300 | 300 |
Fornitore di alimentazione | Qua | 30 | 40 | 50 |
La pressione dell'aria richiede | kg/cm2 | 8 | 8 | 8 |
Peso della macchina | kg | 9500 | 12000 | 12000 |
Dimensioni della macchina (LxWxH) | mm | 3800x3200x3280 | 4860 × 3600 × 3460 | 6200 × 4800 × 3800 |
· controllo SIEMENS 808D ·Generatore manuale di impulsi (MPG) · Interfaccia USB e LAN · Lampada da lavoro · Luce pilota · Sistema di raffreddamento · Sistema di lubrificazione automatico · Cuneo e bulloni di livellamento · Tavola rotante NC · scambiatore di calore · Scatola utensili e attrezzi · Manuale dell'operatore (in inglese) | · riduttore ZF o BF · ugello circolare del liquido di raffreddamento · Liquido di raffreddamento attraverso il mandrino (CTS) · raffreddatore dell'olio a fusione · Climatizzatore per armadietto elettrico · Sistema automatico di misura della lunghezza degli utensili · Sistema di misurazione automatico del pezzo · Trasportatore a chip (opzionale: tipo spriale/tipo catena) |
Perché scegliere noi
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
