Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
 |

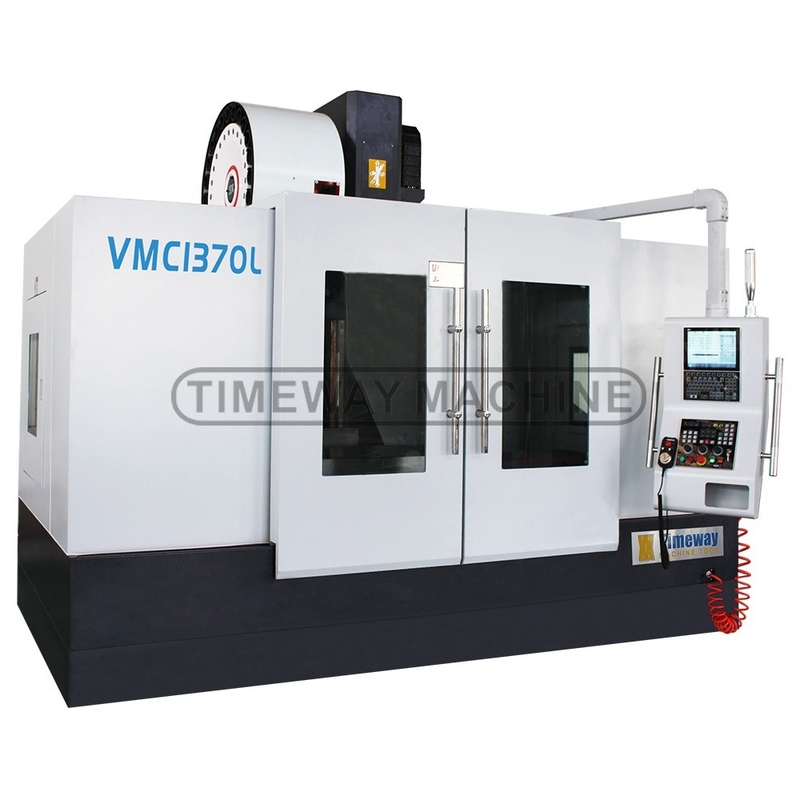

1360x700mm Dimensione del tavolo VMC Centro di lavorazione CNC verticale con 24 attrezzi ATC
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC/Timeway |
| Numero di modello: | VMC1370L |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $52,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Verticale | Distanza di velocità del mandrino (rpm): | 0 - 8000 |
|---|---|---|---|
| Numero di assi: | 3 | Numero di spine: | Non sposato |
| Capacità di lavorazione: | Cargo medio | Taper a fusione: | BT1 commercio |
| Viaggio del tavolo (X) (mm): | 1300 | Viaggio della tavola (Y) (mm): | 700 |
| Viaggio della tavola (Z) (mm): | 600 | Accuratezza di posizionamento (mm): | 0,008 |
| Ripetibilità (X/Y/Z) (mm): | 0.005 | Dimensione ((L*W*H): | 3820*2560*3100 |
| Sistema di controllo CNC: | FANUC | Punti chiave di vendita: | Alta precisione |
| Peso (kg): | 11000 | Potenza del motore a fusione ((kW): | 15 |
| Garanzia: | 1 anno | Max. Table Load (chilogrammi): | 14000 KG |
| Tipo di commercializzazione: | Prodotto caldo 2022 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Nome: | Fresatrice verticale | Tipo di macchina: | Macchina del mulino di CNC |
| Controller CNC: | Fanuc Siemens Syntec KND GSK | Dimensione della tabella: | 700*1360 mm |
| Modello: | VMC1370L | Colore: | Richiesta del cliente |
| Viaggio longitudinale: | 1300 mm | Viaggio trasversale: | 700 mm |
| Viaggi verticali: | 600 mm | Velocità dello spinello: | 8000 giri/min |
| Condizione: | Nuovo | Industria applicabile: | Negozi di materiali da costruzione, fabbriche, officine di riparazione di macchinari, uso domestico, |
| Localizzazione dello showroom: | Nessuna | Componenti fondamentali: | Cuscinetto, motore, pompa, ingranaggio |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione del prodotto
Applicazioni del centro di lavorazione verticale:
Il centro di lavorazione verticale della serie VMC è un centro di lavorazione verticale controllato da CNC (dispositivo di controllo numerico al computer) e che esegue la lavorazione del taglio.per la lavorazione di macchine per la lavorazione del carbone■ può risolvere la lavorazione di parti complesse, precise, di piccoli lotti e di varie varietà.
Specificità
Specificità | Unità | VMC1370L | VMC1580L | VMC1690L | VMC1890L | |||
Dimensioni della tabella | mm | 700x1360 | 800x1700 | 900x1800 | 900x2000 | |||
Scala in T (numero/larghezza/altezza) | mm | 5/18/122 | 5/22/135 | 5/22/165 | 5/22/165 | |||
Capacità di carico | kg | 1200 | 1500 | 1600 | 1600 | |||
Viaggio longitudinale (X) | mm | 1300 | 1500 | 1600 | 1800 | |||
Trasporti incrociati (Y) | mm | 700 | 800 | 900 | 900 | |||
Percorso verticale (Z) | mm | 600 | 700 | 600 | 720 | |||
Distanza dal naso dello spinello al tavolo | mm | 150-750 | 130-830 | 105-705 | 115-835 | |||
Distanza dal centro dello spinello alla colonna | mm | 785 | 810 | 950 | 950 | |||
Conico di fusione | - | BT1 commercio | BT1 commercio | BT1 commercio | BT1 commercio | |||
Velocità del mandrino | rpm | 8000 | 8000 | 6000 | 6000 | |||
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 24/24/18 | 24/24/18 | 20/20/15 | 20/20/15 | |||
Torsione del motore di alimentazione dell'asse X/Y/Z | N.m. | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.008 | 0.008 | 0.008 | 0.008 | |||
Accuratezza di ripetibilità dell'asse X/YZ | mm | 0.005 | 0.005 | 0.005 | 0.005 | |||
Potenza del motore principale | kW | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |||
Fonte di pressione dell'aria | kg/cm2 | 8 | 8 | 8 | 8 | |||
Potenza totale | Qua | 30 | 30 | 35 | 40 | |||
Capacità del magazzino utensili | T | 24 (Disc) | 24 (Disc) | 24 (Disc) | 24 (Disc) | |||
Tipo di guida | - | X: lineare; Y: lineare, con quattro binari; Z: a snodo | ||||||
Dettagli della macchina
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.
>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
- E' un'altra cosa.

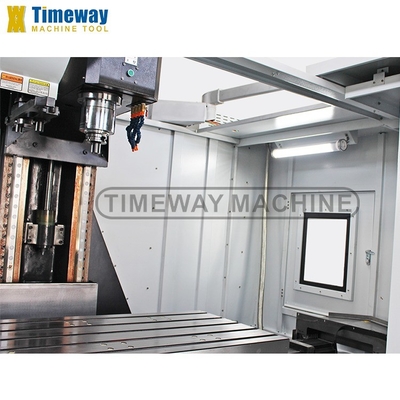

>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.

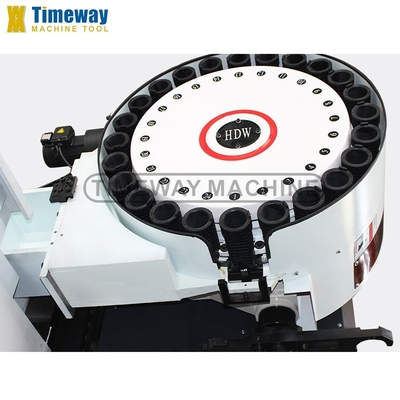

>> Scegliere Taiwan BT40 rivista di strumenti a disco, conalta concentricità, basso rumore, rapida modifica degli utensili, alta precisione, lunga durata.
- E' un'altra cosa.

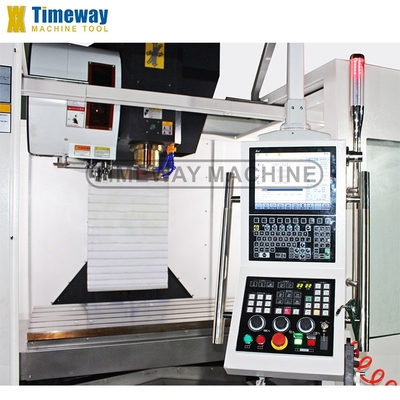

>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
Il sistema CNC Mitsubishi è opzionale.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
Accessori
Accessori standard:
√ Sistema CNC FANUC 0i MF
√ X/Y: rotaie lineari, Z: rotaie scorrevoli
√ Taiwan BT50 mandrino, 6000 giri/min
√ ATC a disco di Taiwan con 24 attrezzi
√ Completo recinto
√ Generatore di impulsi manuali (MPG)
√ Interfaccia USB e LAN
√ lampada da lavoro
√ Luce pilota
√ sistema di raffreddamento
√ sistema di lubrificazione automatico centralizzato
√ Spirale di aria
√ cannone ad aria
√ Fresatura a trave e a scarico
√ scambiatore di calore per armadietto elettrico
√ Strumenti e cassetta degli attrezzi
√ Cuneo e bulloni di livellamento
√ Manuale d'uso (inglese)
√ Taiwan BT50 mandrino, 6000 giri/min
√ ATC a disco di Taiwan con 24 attrezzi
√ Completo recinto
√ Generatore di impulsi manuali (MPG)
√ Interfaccia USB e LAN
√ lampada da lavoro
√ Luce pilota
√ sistema di raffreddamento
√ sistema di lubrificazione automatico centralizzato
√ Spirale di aria
√ cannone ad aria
√ Fresatura a trave e a scarico
√ scambiatore di calore per armadietto elettrico
√ Strumenti e cassetta degli attrezzi
√ Cuneo e bulloni di livellamento
√ Manuale d'uso (inglese)
Accessori opzionali:
_ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND
_ 4° asse
_ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto)
Fuoco di raffreddamento circolare
_ Liquido di raffreddamento attraverso il mandrino (CTS)
_ Spindle oil cooler
_ Climatizzatore
_ Convogliatore di chip a catena
- Pistola ad acqua.
_ Porta di sicurezza
_ Sistema di misurazione utensile
_ Sistema di misurazione del pezzo
_ 4° asse
_ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto)
Fuoco di raffreddamento circolare
_ Liquido di raffreddamento attraverso il mandrino (CTS)
_ Spindle oil cooler
_ Climatizzatore
_ Convogliatore di chip a catena
- Pistola ad acqua.
_ Porta di sicurezza
_ Sistema di misurazione utensile
_ Sistema di misurazione del pezzo
