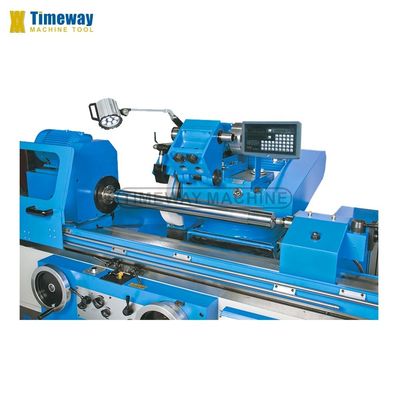

200 mm Grinder cilindrico universale UG-200 x 500 Applicazioni versatili Peso KG 3000
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $13,500.00/sets 1-2 sets |
| Imballaggi particolari: | Casella di rivestimento o cassa/palette in legno (può essere fumigato) |
| Capacità di alimentazione: | 500 set/set al mese |
|
Informazioni dettagliate |
|||
| Diametro di macinatura (diametro esterno) (mm): | 200 | Diametro di rettifica (in mm): | 100 |
|---|---|---|---|
| Lunghezza di macinatura ((mm): | 500 | Lunghezza massima del pezzo (mm): | 500 |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 100 | Altezza concentrare (millimetri): | 135 |
| Dimensione della ruota (millimetri): | 400 | Viaggio del tavolo (X) (mm): | 500 |
| Viaggio della tavola (Y) (mm): | 205 | Rugosità di superficie (μm): | 0,08 |
| Voltaggio: | Come richiesto dal cliente | Peso (kg): | 3000 |
| Punti chiave di vendita: | Alta produttività | Garanzia: | 1 anno |
| Localizzazione dello showroom: | Germania, Messico, Australia, Sudafrica, Spagna, Canada, Stati Uniti, Italia | Industria applicabile: | Aziende agricole, fabbriche, negozi di alimenti e bevande, negozi di riparazione di macchine, negozi |
| Tipo di commercializzazione: | Prodotto ordinario | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Componenti fondamentali: | Motore, cuscinetto, cambio, motore | Condizione: | Nuovo |
| CNC o no: | Normalmente | Tipo: | macchina per la frantumazione cilindrica |
| macchina per la frantumazione cilindrica: | Smerigliatrice cilindrica universale | Diametro di terra (O.D.): | 5-200 mm |
| Dia. terreno (D.I.): | 25-100 millimetri | Potenza motrice della testa di lavoro: | 1.1 kW |
| Viaggi di piume di coda: | 30 mm | Velocità di rotazione del mandrino di Workhead: | 25-380 giri/min (senza passaggio) |
| angolo di rotazione del tavolo (CW): | 3° | Roverezza della superficie: | 00,08 μm |
| Port: | Porto della Cina | ||
Descrizione di prodotto

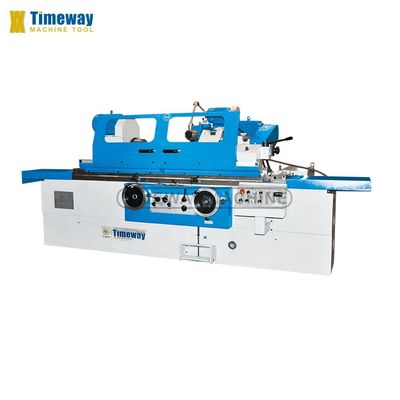

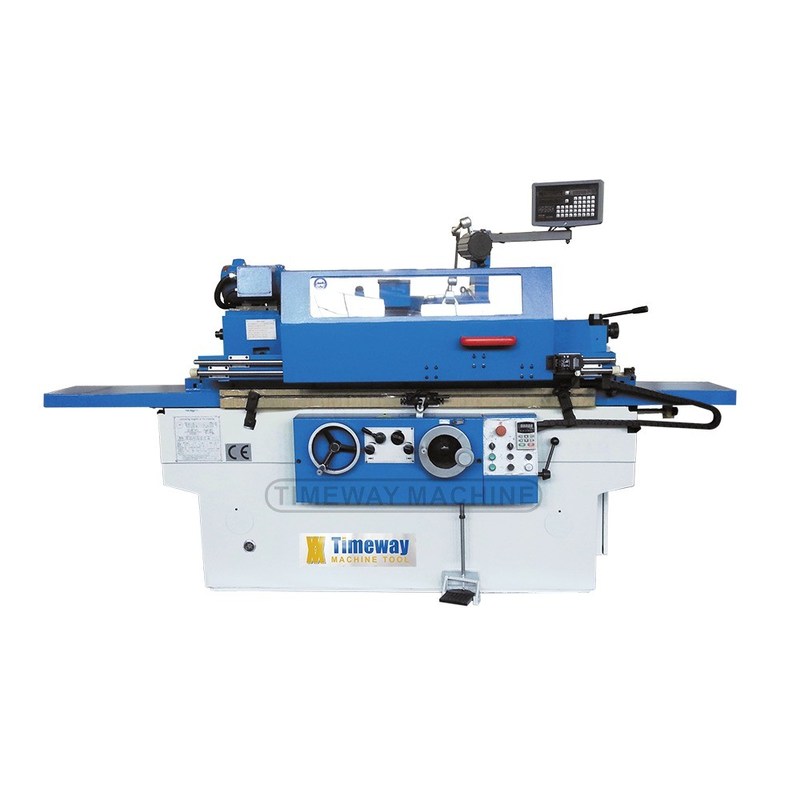

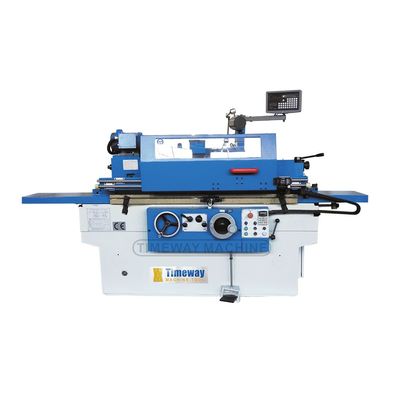

200 mm Grinder cilindrico universale UG-200 x 500
Dettagli immagine:
* Per la serie UG, la testa di lavoro può essere ruotata in qualsiasi posizione entro la sua direzione oraria di 90°, quindi può essere adatta per la rettifica della superficie interna o esterna della conica.
* Per la serie UG, la macchina di rettifica cilindrica è dotata di un apparecchio di rettifica interno, il fusibile interno di rettifica è supportato da un cuscinetto a rotoli preciso.
1La testa di lavoro adotta un motore inverter per realizzare la regolazione della velocità senza passaggio.
2Il movimento longitudinale del tavolo di lavoro è guidato da un'azionamento idraulico o da una ruota manuale.
3.L'alimentazione trasversale della testa della ruota è guidata dall'idraulica, che realizza l'alimentazione periodica automatica e l'alimentazione rapida.

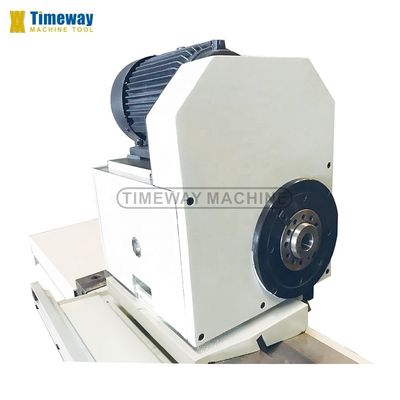

4.Il mandrino della testa è supportato da cuscinetti a guscio bimetallici, che rendono il mandrino ad alta rigidità e stabilità, garantendo una superficie di finitura pesante ed eccellente.
5Il mandrino della testa di lavoro, il mandrino della testa delle ruote, il mandrino interno di rettifica, la pompa di raffreddamento, la pompa idrodinamica e quella idrostatica sono azionati da motori separati.

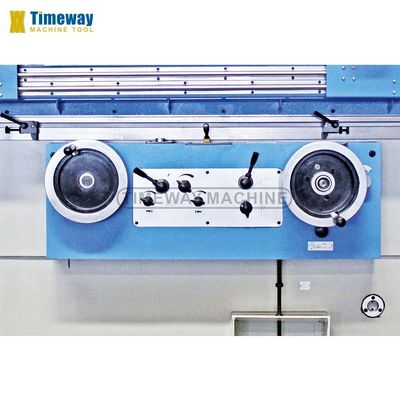

6.Ogni parte mobile della macchina ha una struttura di blocco elettrico, idraulico e meccanico la macchina è ben progettata con un aspetto piacevole,Tutte le leve di controllo sono centralizzate nel pannello rendono facile il funzionamento.
7- il sistema di montaggio delle ruote può essere montato sulla superficie del tavolo da lavoro o sul codaccio.

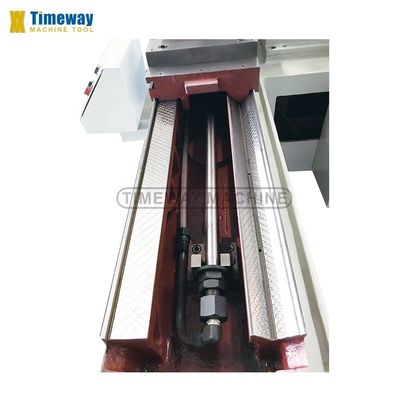

8Il letto in un pezzo è realizzato in ghisa di alta qualità, le rotaie hanno una superficie indurita e una macinazione di precisione, alta stabilità e alta rigidità.
9.Il sistema di scorrere del tavolo base con materiale TF ed è stato raschiato manualmente con precisione; il sistema di scorrere della testa della ruota è costituito da binari piatti in V con rivestimento a rulli, di alta precisione e basso attrito di movimento.
10I tempi testimoniano: la struttura ben progettata garantisce un'eccellente capacità di elaborazione.
Parametro:
| Specificità | Unità | UG-200 | UG-320 | UG-400 |
| Distanza tra i centri | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Altezza centrale | mm | 135 | 180 | 220 |
| Diametro di terra (O.D.) | mm | 5-200 | 8-320 | 15-400 |
| Dia. terreno (D.I.) | mm | 25-100 | 30-100 | 16-125 |
| Lunghezza di macinatura (O.D) | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Lunghezza di macinatura (I.D.) | mm | 125 | 125 | 125 |
| Capacità di carico | kg | 100 | 150 | 150 |
| Angolo di rotazione della testa di lavoro | ° | +90° | +90° | 90° |
| Fusoliera conica della testa di lavoro | - | MT4 | MT4 | MT4 |
| Velocità del mandrino della testa di lavoro | rpm | 25-380 (senza passo) | 25-220 (senza passo) | 18/37/74/155 |
| Velocità del mandrino della testa della ruota | rpm | 1670 | 1670 | 1360 |
| Viaggio rapido dell'alimentazione con testa di ruota | mm | 50 | 50 | 50 |
| Viaggio a croce della testa della ruota | mm | 205 | 246 | 310 |
| Angolo di rotazione della testa della ruota | ° | ±10° | ± 30° | ± 30° |
| Alimentazione della testa della ruota a mano per giri (grossa/fine) | mm | 2/0.5 | 2/0.5 | 2/0.5 |
| Inserimento della testa della ruota della ruota a mano per grammo (grosso/fine) | mm | 0.01/0.0025 | 0.01/0.0025 | 0.01/0.0025 |
| Dimensioni della rulliera esterna | mm | 400x50x203 | 400x50x203 | Max. 500x50x203; Min: 380x50x203 |
| Max. velocità periferica della rulliera | m/s | 35 | 35 | 28-35 |
| Velocità del mandrino di rettifica interna | rpm | 10000/15000 | 10000/15000 | 10000/20000 |
| Dimensioni interne della rulliera | mm | Max: 50x25x13, Min: 17x20x6 | Max: 50x25x13, Min: 17x20x6 | Max: 80x32x20, Min: 15x16x5 |
| Alimentazione a tavola della ruota manuale per giri | mm | 6 | 6 | 6 |
| angolo di rotazione del tavolo (CW) | ° | 3° | 3°/3°/2°/2° | 3° |
| L'angolo di rotazione del tavolo (CCW) | ° | 9° /8° | 7°/6°/5°/3° | 7°/6° |
| Velocità di alimentazione longitudinale della tabella | m/min | 0.1-4 | 0.1-4 | 0.1-4 |
| Penna conica della coda | - | MT4 | MT4 | MT4 |
| Viaggi di piume di coda | mm | 30 | 30 | 30 |
| Potenza del motore di rettifica esterno | kW | 4 | 5.5 | |
| Potenza del motore di rettifica interna | kW | 1.1 | 1.1 | |
| Potenza del motore della testa di lavoro | kW | 1.1 | 1.5 | |
| Peso lordo | tonnellate | 3/3.2 | 5.3/6.1/7.9/9.9 | 4.8/5.5 |
| Dimensioni dell'imballaggio (LxWxH) | cm | 235/275x203x205 | 322/422/540/739x200x205 | 353/447x195x196 |
Accessori standard:
Misurazione della piastra di ponte,
Apri riposo stabile,
Flancia della ruota,
di una lunghezza di 20 mm o più
Arco di bilanciamento,
per la lavorazione di prodotti della voce 8523
serbatoio del liquido di raffreddamento,
Carburo in centro,
Cane da guida,
con una lunghezza massima non superiore a 20 mm
lampada da lavoro,
cuneo di livellamento,
Apparecchiatura di rettifica interna (UG),
3 mandri (UG),
L'albero di estensione (UG),
ruota di macinazione interna (UG),
Strumenti completi,
Manuale di funzionamento (edizione inglese).
Accessori opzionali:
supporto di bilanciamento,
con una tensione di 1000 V o più
filtro di carta,
con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm
Restate fermi.
Confezionatore di ruote terminali,
Abito a ruota a raggio,
DRO.
D:Perché scegliere Timeway Machine?
A:1. Alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D:Avete un controllo di qualità o degli standard di sicurezza per i vostri macchinari?
A:Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D:Qual e' il MOQ?
A:1 set (solo alcune macchine a basso costo saranno più di 1 set)
D:E le condizioni di pagamento?
A:(1) T/T con pagamento anticipato del 30% e saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D:E la garanzia?
A:Il periodo di garanzia è di un anno dopo la consegna.
