Piccole macchine per la lavorazione a piccole dimensioni per macchine a cilindro esterne a CNC Peso KG 2000
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $10,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno o pallet in legno |
| Capacità di alimentazione: | 500 set/set all'anno |
|
Informazioni dettagliate |
|||
| Diametro di macinatura (diametro esterno) (mm): | 80 | Lunghezza di macinatura ((mm): | 300 |
|---|---|---|---|
| Lunghezza massima del pezzo (mm): | 300 | Max. Weight del pezzo in lavorazione (chilogrammi): | 10 |
| Altezza concentrare (millimetri): | 115 | Dimensione della ruota (millimetri): | 25x25x75 |
| Velocità della ruota (rpm): | 35 | Rotondità ((mm): | 1.5 |
| Rugosità di superficie (μm): | 0.32 | Voltaggio: | 380V 50Hz |
| Dimensione ((L*W*H): | Come situazione attuale | Peso (kg): | 2000 |
| Potenza (kW): | 3.4 | Punti chiave di vendita: | Alta precisione |
| Garanzia: | 1 anno, 1 anno | Localizzazione dello showroom: | Francia, Romania, Australia, Corea del Sud, Russia, Turchia, Brasile, Algeria, Cile |
| Industria applicabile: | Impianto di produzione, fabbrica di alimenti e bevande | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Motori, altri |
| Condizione: | Nuovo | CNC o no: | Cnc |
| Altezza centrale: | 115 mm | Peso massimo del pezzo in lavorazione: | 10 kg |
| Rotondità (O.D.): | 1,5um | Roverezza della superficie (O.D.): | Ra0,32um |
| Sistema CNC: | Pechino KND 1000Ti | Dimensione della ruota: | 250*25*75 mm |
| Max. Lunghezza di macinatura: | 300 mm | Max. Grinding Diameter: | 80 mm |
| Port: | Porto della Cina | ||
Descrizione di prodotto

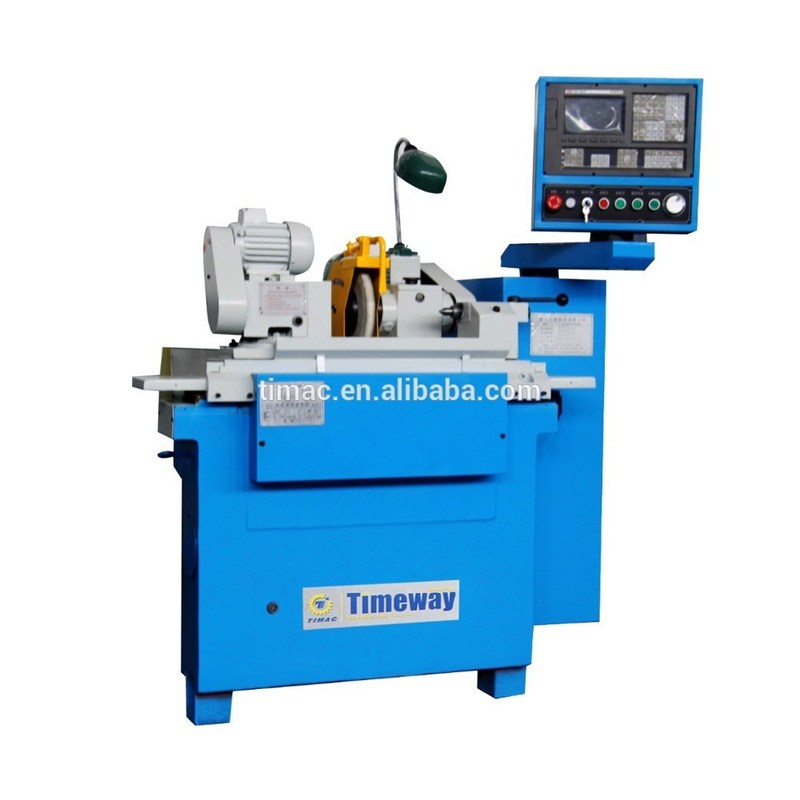

Macchine di rettifica a cilindro esterno di tipo economico di piccole dimensioni

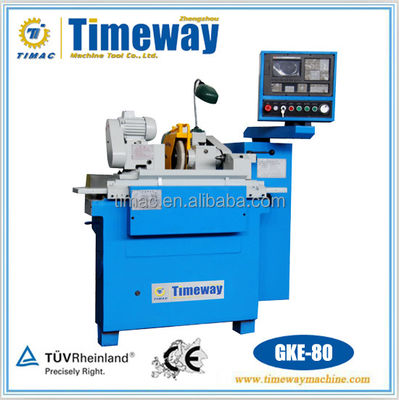

GKE-80*300
Principali funzioni e caratteristiche
1La struttura della macchina è flessibile, la precisione è stabile, l'efficienza di macinazione è elevata, specialmente per i pezzi cilindrici di forma culindrica o conica inferiori a 20 mm, con caratteristiche delicate e semplici.
2Il sistema elettrico è controllato da KND 1000Ti, altri sistemi possono essere configurati anche in base al cliente.
3. X-asse, Z-asse guida è utilizzando guida lineare di rotolamento incrociato, migliorare la sensibilità e il minimo di alimentazione micro feed.
4Il mandrino della testa delle ruote è supportato da tre cuscinetti idrodinamici.
5La macchina può essere dotata di strumenti di misura radiali ed assiali.
Accessori principali
- Dispositivo per le periferie delle ruote
- Nozzo della ruota
- Arco di bilanciamento
- Di tipo aperto a riposo stabile
- Scavatrici a ruote
- Separatori magnetici
Accessori extra
- Sosta di bilanciamento delle ruote
- Strumento di misura del diametro
Parametri tecnici
| Specificità | Unità | GKE-80*300 |
| Dia. per essere a terra | mm | Φ2-Φ80 |
| Lunghezza massima da macinare | mm | 300 |
| Altezza centrale | mm | 115 |
| Distanza tra i centri | mm | 300 |
| Centro di produzione | Morse 3# | |
| Centro della coda | Morse 3# | |
| Peso massimo del pezzo da macinare | kg | 10 |
| Dimensione della ruota | mm | Φ250*25*Φ75 |
| Velocità periferica della ruota | m/s | 35 |
| Velocità di rotazione del mandrino della ruota | rpm | 2800 |
| Quantità minima di impulsi nell'asse X | mm | 0.001 |
| Quantità minima di impulsi nell'asse Z | mm | 0.001 |
| Rondità | - Sì. | 1.5 |
| Diametro della sezione longitudinale | - Sì. | 5 |
| Strumento di misura del diametro | - Sì. | Ra0.32 |
| Potenza totale del motore | kW | 3.4 |
| Potenza del servomotore longitudinale | kW | 1 ((3.3N.m) |
| Potenza del servomotore trasversale | kW | 1 ((3.3N.m) |
Disegno di fondazione
La profondità della fondazione dipende dalle proprietà del suolo, ma dovrebbe essere inferiore a 400 mm.
