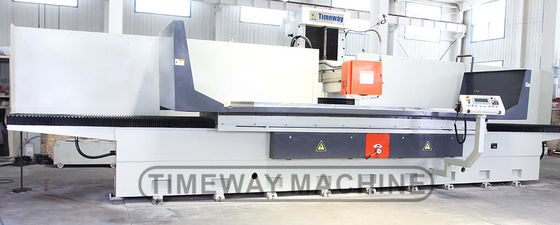

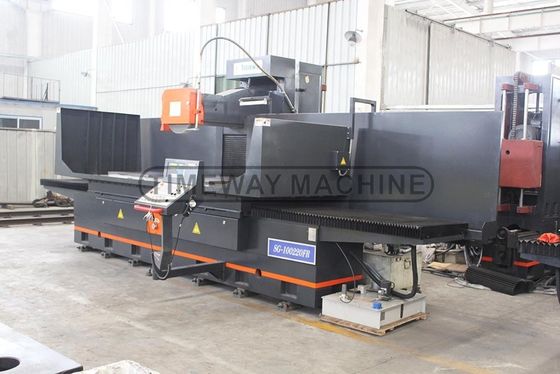

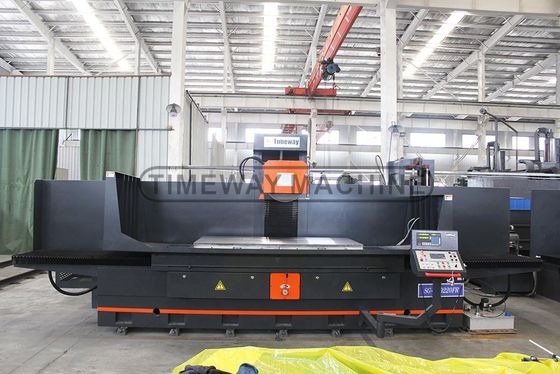

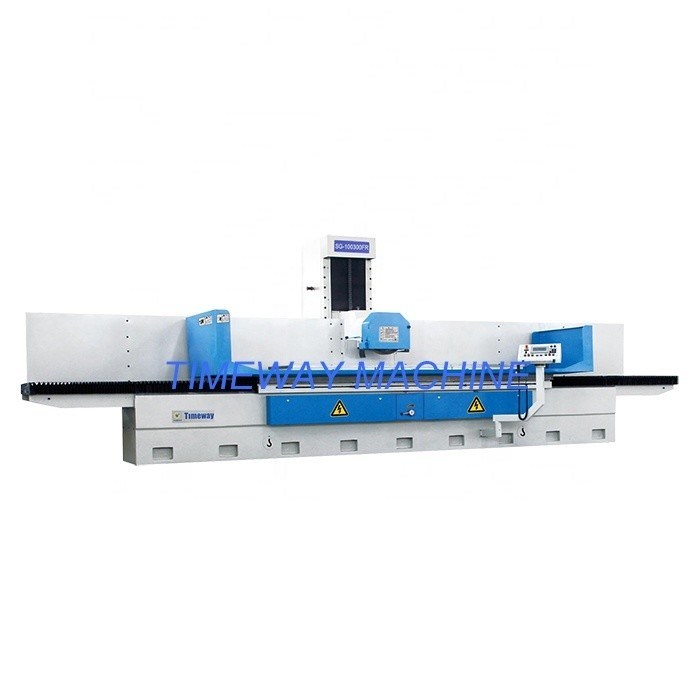

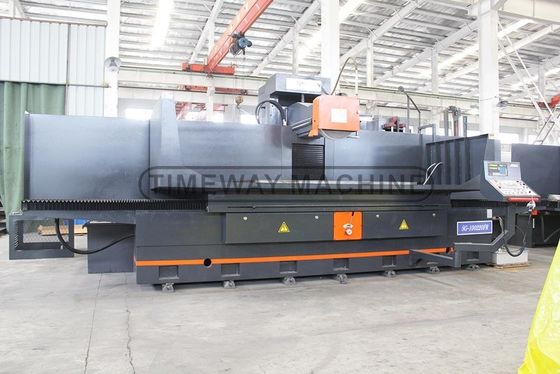

1000x3000mm Tavola di dimensioni di colonna di superficie mobile per grandi e pesanti pezzi da lavoro
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Timeway |
| Certificazione: | CE, ISO |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $79,350.00/sets 1-2 sets |
| Imballaggi particolari: | Paletti di legno e copertura di plastica (fumigati) |
| Capacità di alimentazione: | 15 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| CNC o no: | Normalmente | Condizione: | Nuovo |
|---|---|---|---|
| Lunghezza di macinatura ((mm): | 3000 | Dimensione della ruota (millimetri): | 500 |
| Rugosità di superficie (μm): | 0,4 μm | Dimensione della Tabella (millimetri): | 1000x3000 |
| Viaggio del tavolo (X) (mm): | 3000 | Viaggio della tavola (Y) (mm): | 240 |
| Voltaggio: | 380V 220V | Dimensione ((L*W*H): | 8200x4300x2600 |
| Peso (kg): | 15500 | Potenza (kW): | 11 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Prezzo competitivo |
| Localizzazione dello showroom: | Indonesia, Italia, Regno Unito, Stati Uniti | Tipo di commercializzazione: | Prodotto caldo 2020 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Motore, cuscinetto, motore, altro |
| Industria applicabile: | Impianti di fabbricazione, officine di riparazione di macchine | Tipo: | macchina della molatura |
| Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero | macchina della molatura: | Macchine utensili |
| Lunghezza massima di macinazione: | 3000 mm | Diametro di macinazione massimo: | 1000 mm |
| Potenza: | 11 kW | Peso: | 15500kg |
| Dimensioni della rulliera: | 500x75x305 mm | Localizzazione del servizio locale: | Il Regno Unito |
| Port: | Porto di Qingdao | ||
Descrizione di prodotto
Descrizione dei prodotti
* costruzione di colonne a doppia parete, fornendo un elevato supporto rigido.mantenere la precisione per lungo tempo.
* La guida rettangolare ad alta rigidità è progettata su movimento verticale e rivestita con cintura di Turcite-B, per ottenere un basso coefficiente di attrito.
* Adottare la guida di tipo Flat-V su longitudinale e trasversale per impostare una buona qualità di guida, raschiatura di precisione per mantenere la precisione di lavoro stabile a mano.
* Il movimento trasversale e verticale sono azionati da un servomotore CA, e la manovra elettronica
Il sistema è stato sviluppato con l'impiego di una ruota (MPG) al posto della tradizionale ruota manuale meccanica, per ottenere un'elevata precisione e un facile utilizzo.
Il sistema è stato sviluppato con l'impiego di una ruota (MPG) al posto della tradizionale ruota manuale meccanica, per ottenere un'elevata precisione e un facile utilizzo.
* Adottare schermo touch LCD-TFT colorato da 7 pollici di Siemens, costruito nel programma del genio del nostro ingegnere
designazione per rendere l'operazione molto semplice e conveniente per l'operatore.
designazione per rendere l'operazione molto semplice e conveniente per l'operatore.
* Il letto di macchina ben progettato è una fonte di ferro di alta qualità, che garantisce il taglio pesante.
* Le costole di rinforzo sono inserite all'interno della base dello scivolo posteriore, assicurando un grande supporto di stabilità per lo mandrino.
* Super grande potenza spindle unità è più importante per la macchina. è davvero un elaborato sotto ben progettato, e il nostro obiettivo finale è di bilanciare alta rigidità e grande precisione.
Specificità | Unità | SG-100220FR | SG-100300FR | SG-100400FR |
Dimensioni della tabella | mm | 1000x2200 | 1000x3000 | 1000x4000 |
Area di macinatura | mm | 1000x2200 | 1000x3000 | 1000x4000 |
Altezza di macinatura | mm | 670 ((830/1000) | 670 ((830/1000) | 670 ((830/1000) |
Dimensioni del volante elettromagnetico (pcs) | mm | 1000x1000x2 | 1000x1000x3 | 1000x1000x4 |
Capacità di carico (compreso il manico) | kg | 4000 | 5000 | 5000 |
Velocità di alimentazione longitudinale della tabella | m/min | 5-25 | 5-25 | 5-25 |
Tasso di alimentazione intermittente tra le colonne | mm/str | 1 - 30 | 1 - 30 | 1 - 30 |
Velocità di alimentazione continua trasversale della colonna | mm/min | 50-2000 | 50-2000 | 50-2000 |
Tasso di alimentazione incrociata della colonna (MPG) | mm/gra | 0.005 | 0.005 | 0.005 |
Tasso di alimentazione intermittente verticale della testa della ruota | mm/str | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 |
Velocità di alimentazione continua verticale della testa di ruota | mm/min | 50-2000 | 50-2000 | 50-2000 |
velocità di alimentazione verticale della testa della ruota (MPG) | mm/gra | 0.005 | 0.005 | 0.005 |
Velocità del mandrino (50/60HZ) | rpm | 960/1150 (OP: 1450) | 960/1150 (OP: 1450) | 960/1150 (OP: 1450) |
Dimensioni della rulliera | mm | Φ500x75xΦ305 (Φ500x100xΦ203) | Φ500x75xΦ305 (Φ500x100xΦ203) | Φ500x75xΦ305 (Φ500x100xΦ203) |
Potenza del motore principale | kW | 18.5/22 | 18.5/22 | 18.5/22 |
Potenza del motore idraulico | kW | 7.5 | 11 | 15 |
Potenza del servomotore dell'asse Y/Z | kW | 3 | 3 | 3 |
Potenza totale | kW | 37 | 41 | 41 |
Dimensioni della macchina (LxWxH) | mm | 6000x4300x2600 | 8200x4300x2600 | 10000x4300x2600 |
Peso della macchina | kg | 14000 | 15500 | 19500 |
- PLC + SMART automatico. - Serbatoio del liquido di raffreddamento - Lampada da lavoro - Arco di bilanciamento - Flange e estrattore - Sosta per la camicia a rotelle - Ruota elettrica dell'asse Y/Z (MPG) - Manuale di funzionamento (edizione inglese) - Guardia di spargimento. - La rulliera standard - Cuneo di livellamento e bullone - Strumenti e cassetta degli attrezzi - Manuale operativo (edizione inglese) | - Sosta di bilanciamento - Separatore magnetico - Filtro di carta - Guardia del serbatoio dell' olio. - Scalatore elettrico magnetico - Controller magnetico a scarico integrato - Dispositivo a ruote parallele- lettura digitale a due assi - Flancia della ruota extra |
Il mandrino della testa di ruota utilizza il cuscinetto idrostatico ad alta rigidità (cuscinetto a sfera ad alta precisione per l'esportazione), che può fornire la forza di potenza insieme al motore da 18,5 kW,adatti all'elaborazione di macchine pesanti. Il giratore a fusione è supportato da uno strato di olio rigido senza usura, assicurando l'alta precisione e la lunga durata.
Il letto della macchina e il letto di scivolo posteriore sono assemblati in un unico pezzo, per fornire una base superforte per un lavoro efficiente.
La stazione idraulica integrata indipendente e di grande capacità dotata di raffreddamento e pressurizzatore d'aria, isolare il calore e la temperatura,
Vibroseis, per fornire una potenza eccellente per la macinazione di precisione.
Vibroseis, per fornire una potenza eccellente per la macinazione di precisione.
