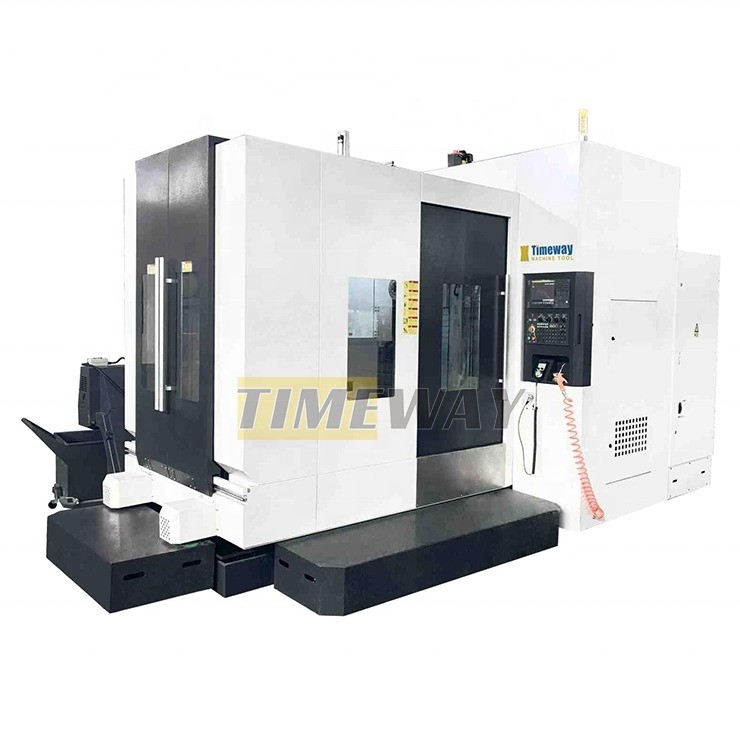

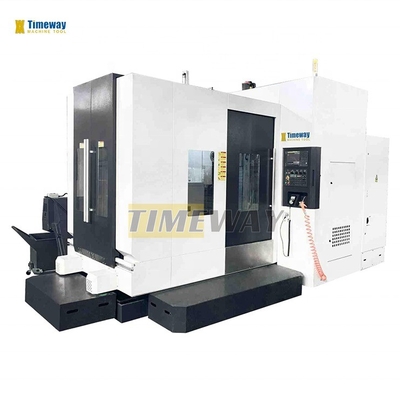

Centrale di lavorazione orizzontale CNC di 500*500 mm con 24 magazzini utensili
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $70,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | 3 | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 3800*3200*3280 mm | Peso (T): | 9,5 t |
| Dimensione della tavola (mm): | 500*500 millimetro | Sistema di controllo CNC: | GSK, FANUC, KND, Siemens |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 800 mm |
| Viaggio della tavola (Y) (mm): | 800 mm | Viaggio della tavola (Z) (mm): | 800 mm |
| Accuratezza di posizionamento (mm): | 0,008 | Ripetibilità (X/Y/Z) (mm): | 0,008 |
| Distanza di velocità del mandrino (rpm): | 0 - 8000 giri/h | Potenza del motore a fusione ((kW): | 11/15 kw |
| Max. Table Load (chilogrammi): | 800 kg | Velocità di avanzamento (mm/min): | 1 - 8000 mm/min |
| Min. Tempo di cambio utensile: | 3 | Capacità del magazzino degli attrezzi: | 24 |
| Punti chiave di vendita: | Automazione | Garanzia: | 1 anno |
| Voltaggio: | 220/380 V | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Tipo di macchina: | Centro di lavorazione orizzontale |
| CNC o no: | Sistema CNC | Applicazione: | Centro di lavorazione dei metalli |
| Modello: | HMC500 | Dimensione della tabella: | 500*500 millimetro |
| Potenza del motore principale: | 11/15 kw | Velocità dello spinello: | 8000 giri/min. |
| Taper a fusione: | BT2 - - - - - - - - - - - | Peso della macchina: | 9500 CHILOGRAMMI |
| Dimensioni complessive (LxPxH): | 3800*3200*3280 mm | Localizzazione dello showroom: | Egitto, Germania, Indonesia, Spagna, Emirati Arabi Uniti, Algeria, Sudafrica, Kazakistan, Ucraina, T |
| Componenti fondamentali: | Motore | Industria applicabile: | Servizi di riparazione di macchine, fabbriche, altri |
| Velocità di alimentazione rapida ((m/min): | 24/24/24 m/min | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti

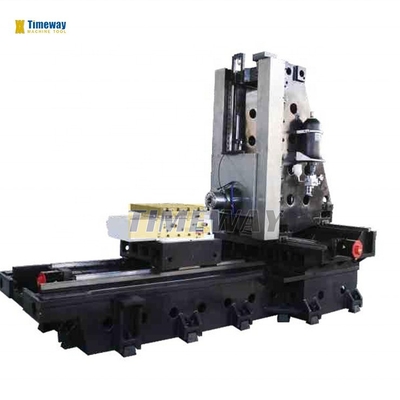

*Fusione di sabbia in resina;
* Le rotaie X, Y, Z adottano una guida lineare importata, l'asse Y adotta una coppia di rotaie guidate scorrevoli in plastica per HMC630;
* I binari X, Y, Z adottano una copertura telescopica in acciaio inossidabile;
* Standard con fusione a cinghia;
* cilindro pneumatico di produzione taiwanese;

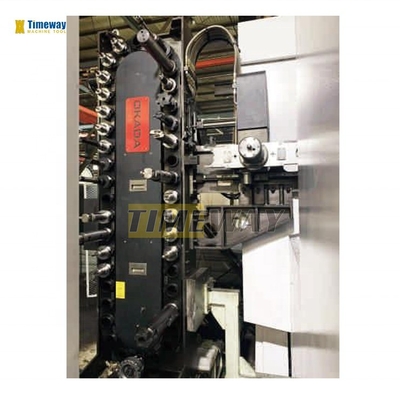

* Taiwan ATC, tipo disco e tipo catena sono disponibili in opzione;
* cuscinetti importati per viti a guida;
* Accoppiamento importato;
* Sistema di bilanciamento della stazione di carico hanno sistema di bilanciamento dell'azoto o sistema di bilanciamento idraulico come opzione;
* Le rotaie X, Y, Z adottano una guida lineare importata, l'asse Y adotta una coppia di rotaie guidate scorrevoli in plastica per HMC630;
* I binari X, Y, Z adottano una copertura telescopica in acciaio inossidabile;
* Standard con fusione a cinghia;
* cilindro pneumatico di produzione taiwanese;
* Taiwan ATC, tipo disco e tipo catena sono disponibili in opzione;
* cuscinetti importati per viti a guida;
* Accoppiamento importato;
* Sistema di bilanciamento della stazione di carico hanno sistema di bilanciamento dell'azoto o sistema di bilanciamento idraulico come opzione;
Specificità | Unità | HMC500 |
Struttura della macchina | mm | Tipo T positivo |
Viaggio sull'asse X | mm | 800 |
Viaggio sull'asse Y | mm | 800 |
Viaggio sull'asse Z | mm | 800 |
Torsione del servomotore dell'asse B (FANUC) | mm | Bis12 |
Dimensioni della tabella | mm | 500×500 |
Indicizzazione delle tabelle | ° | 1°×360 |
Scalature in T (numero/larghezza/altezza) | ️ | 5-18-100 |
Velocità di rotazione del tavolo | rpm | 16.6 |
Capacità di carico | kg | 800 |
Forza di blocco (35 kg / cm2) | kg/m | 5000 |
Distanza tra il centro dello spinello e il tavolo | mm | 50-850 |
Distanza tra il naso del mandrino e il centro del tavolo | mm | 125-925 |
Conico di fusione | ️ | BT2 - - - - - - - - - - - |
Velocità del mandrino | rpm | 8000 |
Potenza del motore principale | kW | Il Signore, 15/11 |
Servomotore a asse X/Y/Z (FANUC) | ️ | Bis30/Bis30/Bis30 |
Velocità di alimentazione dell'asse di taglio X/Y/Z | m/min | 1-8000 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 24/24/24 |
Tipo di rotaie per asse X/Y/Z | ️ | Lineare |
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0.008 |
Accuratezza del posizionamento ripetuto dell'asse X/Y/Z | mm | ± 0.005 |
Precisione di posizionamento dell'asse B | ° | ± 10° |
Capacità ATC (stile) | attrezzi | 24 (Disc) |
Tempo di cambio utensile (da utensile a utensile) | seg. | 2.7 |
Peso massimo dello strumento | kg | 8 |
Diametro massimo dello strumento | mm | Φ78/Φ125 |
Lunghezza massima dello strumento | mm | 300 |
Fornitore di alimentazione | Qua | 30 |
La pressione dell'aria richiede | kg/cm2 | 8 |
Peso della macchina | kg | 9500 |
Dimensione complessiva (LxWxH) | mm | 3800×3200×3280 |

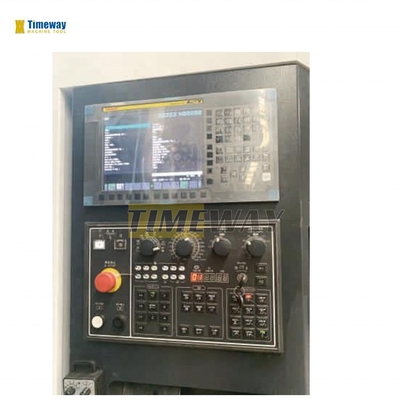

·Tavolo di lavoro rotativo NC (asse B); ·lampada di lavoro;·lampada pilota; ·Interfaccia USB e LAN; ·generatore manuale di impulsi (MPG); ·Sistema di lubrificazione automatico centralizzato. ·Sistema di raffreddamento. ·scambiatore di calore per armadio elettrico; ·blocchi e bulloni di livellamento; ·scatola degli attrezzi e attrezzi; ·Controller CNC: KND,GSK, HNC (Cina); SIEMENS, FANUC, MITSUBISHI, FAGOR, ecc. | ·riduttore ZF o BF; ·Nozzolo circolare del liquido di raffreddamento ·liquido di raffreddamento attraverso il fusibile (CTS); ·raffreddatore di olio a fusione; ·Climatizzatore (A/C) per armadio elettrico; ·Sistema di misura della lunghezza dell'utensile automatico; ·sistemi di misurazione automatici dei pezzi da lavorare; ·Opzionale con trasportatore a chip di tipo spriale e trasportatore a chip a catena. |
Perché scegliere noi
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
Vuoi conoscere maggiori dettagli su questo prodotto
