Mass. diametro di trivellazione. mm 63 Disegno della macchina di trivellazione a casella-colonna verticale di tipo ginocchio
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | SD-63B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $25,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa di legno e pallet di legno |
| Capacità di alimentazione: | 1000 set/set all'anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Tipo: | Perforatrice della colonna |
|---|---|---|---|
| Diametro di Max. Drilling (millimetri): | 63 | Distanza di velocità del mandrino (rpm): | 40 - 570 giri/h |
| CNC o no: | Normalmente | Velocità di perforazione: | 0.1-0.78mm/r ((6 passi) |
| Voltaggio: | 380V/50Hz | Dimensione ((L*W*H): | 1452x965x2787 mm |
| Peso (kg): | 2500 kg | Garanzia: | 1 anno |
| Punti chiave di vendita: | Prezzo competitivo | Localizzazione dello showroom: | Il Canada, Regno Unito, Stati Uniti, Francia, Germania |
| Industria applicabile: | Impianti di fabbricazione, officine di riparazione di macchine | Tipo di commercializzazione: | Prodotto caldo 2019 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Motore |
| Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero | Colore: | Personalizzabile |
| Diametro di trivellazione: | 63 mm | dimensione della tavola da lavoro: | 650x550 mm |
| Velocità dello spinello: | 40-570 giri al minuto (9 passi) | Taper a fusione: | Morse No.5 |
| Viaggio del fuso: | 250 mm | Viaggio verticale della scatola a fusione: | 250 mm |
| Max. coppia di fusione: | 800 N.m. | Port: | Porto della Cina |
Descrizione di prodotto

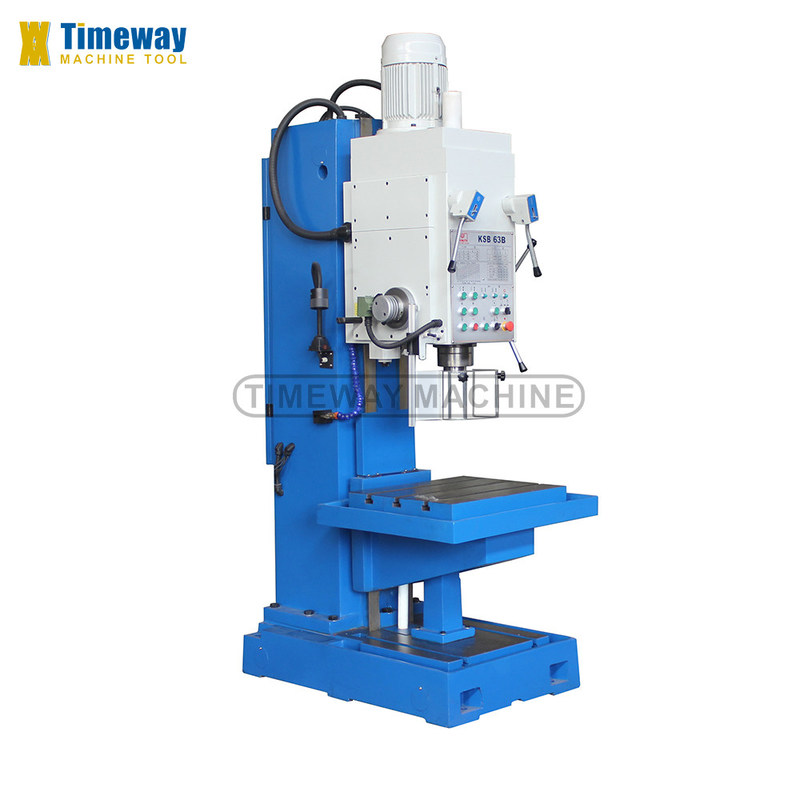

Macchine per la perforazione verticale a casella a colonna a tipo ginocchio

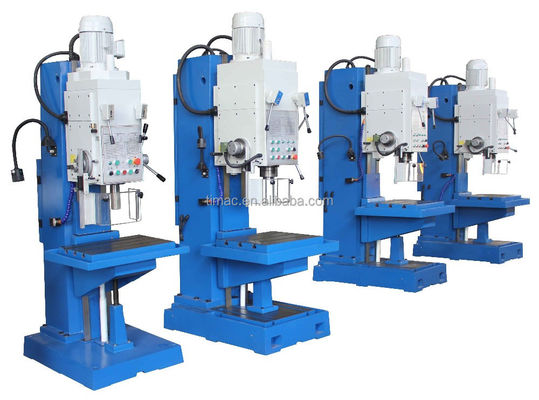

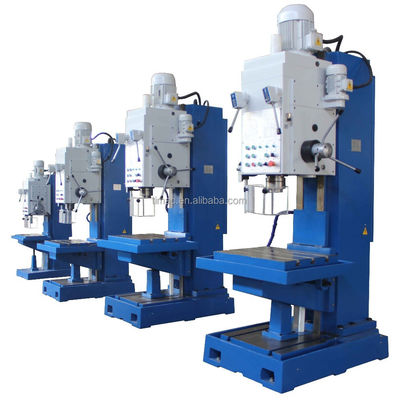

SD63B SD-80C SD-100
Caratteristiche:
- Rigidità superiore per lavori impegnativi di perforazione, riaming e taglio del filo.
- La progettazione a colonna di scatola offre un'elevata capacità di carico, è a prova di torsione e rigida.
- La tavola e la testa della trivella possono essere spostate singolarmente per ottenere un'altezza di lavorazione ottimale.
- Ingranaggi di alimentazione e di velocità a 9 passaggi, con lubrificazione a olio.
- Alta coppia su tutta la gamma di velocità.
- L'unità di taglio del filo si inverte automaticamente al raggiungimento della profondità prestabilita.
Parametro tecnico:
| Specificità | Unità | SD-63B | SD-80C | SD-100 |
| Capacità di perforazione in acciaio | mm | 63 | 80 | 100 |
| Forza di alimentazione | N | 30000 | 30000 | 40000 |
| Torsione | N.m. | 800 | 800 | 1150 |
| Conico di fusione | - | Morse No.5 | Morse No.6 | Morse No.6 |
| Distanza dal centro dello spinello alla superficie della colonna | mm | 375 | 375 | 480 |
| Viaggio a piuma di fusione | mm | 250 | 250 | 310 |
| Viaggio della testa di perforazione | mm | 250 | 250 | 300 |
| Intervallo di velocità dello spinello | rpm | 40-570 ((9 passaggi) | 40-570 ((9 passaggi) | 26-320 ((6 passaggi) |
| Inserti a fusione | mm/r | 0.1-0.78 ((6 passi) | 0.1-0.78 ((6 passi) | 0.096-0.717 ((6 passi) |
| Viaggio verticale del tavolo | mm | 300 | 300 | 300 |
| Area di messa a punto del tavolo | mm | 650x550 | 650x550 | 760x650 |
| Larghezza/numero di fessure in T | mm | - | - | - |
| Distanza massima dal naso dello spinello al tavolo | mm | 800 | 800 | 850 |
| Potenza del motore principale | kW | 5.5 | 5.5 | 7.5 |
| Pompa del liquido di raffreddamento | W | 90 | 90 | 90 |
| Tasso di flusso | L/min | 25 | 25 | 25 |
| Dimensione complessiva ((LxWxH) | mm | 1452x965x2787 | 1452x965x2787 | 1465x970x3170 |
| Peso della macchina | kg | 2500 | 2500 | 3500 |
NormeConfigurazione:
- Sistema di raffreddamento
- Caratteristica di tocco
- Lampada di lavoro ad alogeni
- Strumenti di funzionamento
- Manuale dell'operatore
Configurazione opzionale:
- Testa di fronte universale e di noleggio
- Concentrato di liquido refrigerante
- Set di accessori MT4 ((8 pezzi)
- Capo riduttore MT5/4
|

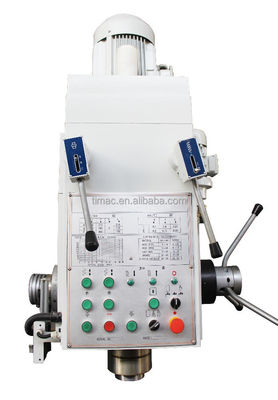

Casella di perforazione e cambio di velocità manuale

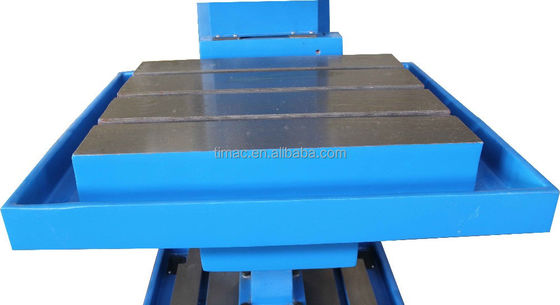

Tabella di lavoro con terreno indurito e di precisione |

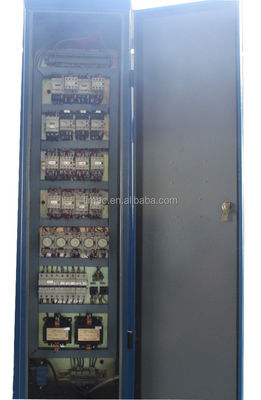

Apparecchi elettrici e parti elettriche Schneider |
