L'intero letto, la colonna e il tavolo di lavoro sono fusi in un unico pezzo, il che garantisce la rigidità del tornio e elimina la tensione interna mediante temperazione secondaria dopo la lavorazione grezza della fusione,e la stabilità del letto cuscino nel processo di lavorazione di grandi stampi. (10 tonnellate/mq, teoricamente 16 tonnellate/mq)
 |
Requisiti del cliente Voltage Bridge Gantry Machining Center per lavori di precisione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $259,998.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Cornice |
| Dimensione ((L*W*H): | 5900x5100x4400 | Peso (T): | 24 T |
| Dimensione della tavola (mm): | 3680x2000 | Sistema di controllo CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 3000 |
| Viaggio della tavola (Y) (mm): | 2000 | Viaggio della tavola (Z) (mm): | 800 |
| Accuratezza di posizionamento (mm): | 0.04mm | Ripetibilità (X/Y/Z) (mm): | 0,008 |
| Potenza del motore a fusione ((kW): | 26 | Max. Table Load (chilogrammi): | 10000 kg |
| Min. Tempo di cambio utensile: | 2 | Capacità del magazzino degli attrezzi: | 16, 24 |
| Punti chiave di vendita: | Multifunzione | Garanzia: | 1 anno |
| Voltaggio: | Requisiti del cliente | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Viaggi sull'asse X: | 3000 |
| Viaggio dell'asse y: | 2000 | Viaggio di Z-asse: | 800 |
| Dimensione della tabella: | 3680x2000 | Numero dell'asse: | 3 |
| Nome del prodotto: | Centro di lavoro CNC | Tipo di macchina: | Centro di lavorazione CNC |
| Tipo di prodotto: | Centro di lavorazione gantry | Diametro dello spinello: | 200 |
| Parole chiave: | Centro di lavorazione CNC | Industria applicabile: | Negozi di riparazione di macchine, fabbriche |
| Localizzazione dello showroom: | Filippine, Marocco, Emirati Arabi Uniti, Colombia, Bangladesh | Componenti fondamentali: | Motore |
| Port: | Porto della Cina | ||
Descrizione di prodotto

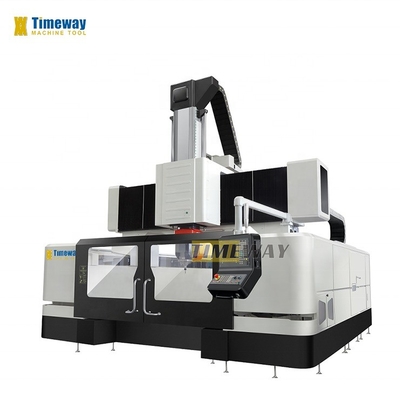

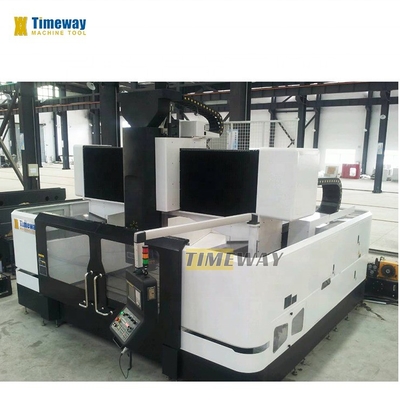

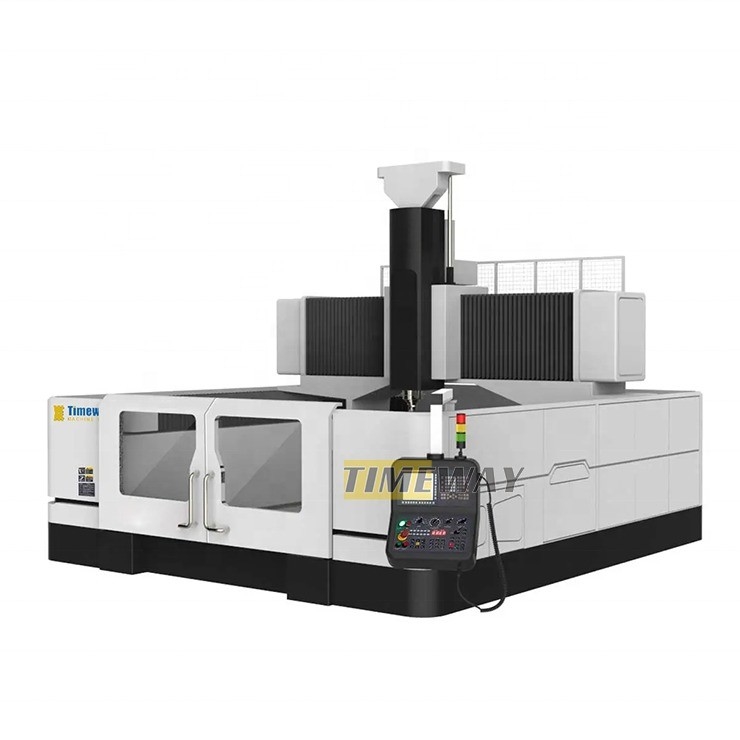

Centro di lavorazione gantry
Descrizione dei prodotti
Caricamento di pezzi di grandi dimensioni:
Parametro tecnico:
Modello | Unità | BGM3020 | BGM4020 | BGM5020 |
Larghezza del grattacielo | mm | 2650 | 2650 | 2650 |
Diametro dello spinello | mm | 200 | 200 | 200 |
Velocità del mandrino | rpm | 6000 | 6000 | 6000 |
Spindle Max. coppia | Nm | 560 | 560 | 560 |
Velocità di alimentazione dell'asse X | mm/min | 10000 | 10000 | 10000 |
Velocità di alimentazione rapida sull'asse Y | m/min | 20 | 20 | 20 |
Velocità di alimentazione rapida dell'asse Z | m/min | 16 | 16 | 16 |
1. Fusione di sabbia in resina; | 1. il cablaggio del 4° asse; |
2. le rotaie X, Y adottano una guida lineare importata, le rotaie Z adottano una guida scorrevole; | 2. tavola rotante NC; |
3. le rotaie X, Y e Z adottano una copertura telescopica in acciaio inossidabile; | 3. fusione a propulsione diretta (velocità: 10000 giri al minuto, 12000 giri al minuto, 15000 giri al minuto); |
4. di serie con fusione a cinghia, opzionale per fusione diretta; | 4. ugello di raffreddamento circolare; |
5. cilindro pneumatico di produzione taiwanese; | 5. liquido di raffreddamento attraverso il mandrino (CTS); |
6. Taiwan ATC, tipo carosello e tipo disco sono disponibili in opzione; | 6. raffreddatore di olio a fusione; |
7. cuscinetti per ruote a guida importati; | 7. condizionatore d'aria (A/C) per armadio elettrico; |
8. Accoppiamento all'importazione; | 8. sistema automatico di misurazione della lunghezza dello strumento; |
9. sistema di bilanciamento della testa hanno casting pesante o sistema di bilanciamento dell' azoto come opzione; | 9. sistemi di misurazione automatici del pezzo da lavorare; |
10. Completa chiusura; | 10. Trasportatore di scheletri a vite; |
11. tappatura rigida; | 11. Trasportatore a chip a catena; |
12. Spirazione d'aria al centro dello spinello; | 12. sistema di lavaggio ad alta pressione; |
13. Lampada di lavoro; | 13. porta di sicurezza; |
14. Luce pilota; | 14- Skimmer di olio. |
15. Interfaccia USB e LAN; | |
16. generatore manuale di impulsi (MPG); | |
17Sistema di lubrificazione automatico centralizzato. | |
18- Sistema di raffreddamento. | |
19- Scambiatore di calore per armadio elettrico. | |
20. blocchi e bulloni di livellamento; | |
21. cassetta degli attrezzi e degli attrezzi; | |
22Controller CNC: KND, GSK, HNC (Cina); SIEMENS, FANUC, MITSUBISHI, FAGOR, ecc. |
Dettagli della macchina
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.

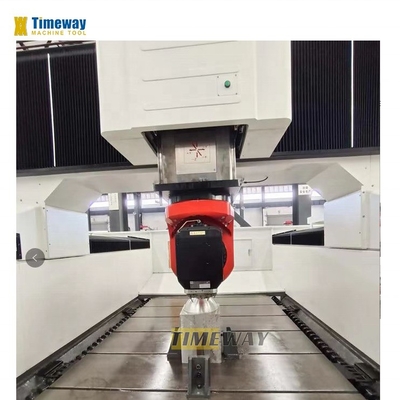

>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
- E' un'altra cosa.
>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.
>> Scegliere Taiwan BT40 rivista di strumenti a disco, conelevata concentricità, basso rumore, rapido cambio di utensili, alta precisione, lunga durata di vita.
- E' un'altra cosa.
>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
Il sistema CNC Mitsubishi è opzionale.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
Perché scegliere noi
Interferometro laser Renishaw per centro di lavorazione CNC verticale:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
Commenti positivi da parte dei clienti
Introduzione all'azienda

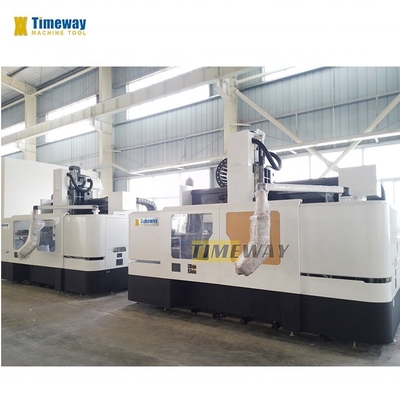

Display di fabbrica:
Testo Introduzione:
Profilo aziendale:
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1. Alta qualità con prezzo competitivo; 2. Professionale team di ricerca e sviluppo e 25 anni di esperienza di esportazione; 3. Esportato in oltre 60 paesi; 4. Certificati CE, ISO; 5.Servizio online 24 ore su 24 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 mesi di garanzia di qualità; 7. ingegneri all'estero disponibili per la risoluzione dei problemi; D: Avete QC o qualsiasi standard di sicurezza per le vostre macchine?Abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità. Q: Qual è il MOQ? A: 1 set (Solo alcune macchine a basso costo saranno più di 1 set) Q: Che dire delle condizioni di pagamento? A: (1) T / T con pagamento anticipato del 30%,e il saldo del 70% da pagare prima della spedizione2) LC irrevocabile a vista; 3) Western Union, MoneyGram, ecc.Forniremo servizio per tutta la vita per la macchina.
